Добрый день. На днях доделал доделал очередной набор шахмат, уже третий за все время. Два предыдущих есть у меня в постах. Первый набор делал я в подарок, вторые два уже делал на заказ.

Что меня удивляет, так это общение с заказчиками, которые намерены именно заказать. Собственно диалог происходит так:
- здравствуйте, хочу заказать шахматы варкрафт
- здравствуйте, хорошо, цена ХХХ рублей
- хорошо, куда деньги?
- состав персонажей будете менять?
- нет, все устраивает.
И все, даже по срокам не спрашивают, я уже сам выясняю когда надо, чтобы было готово. С одной стороны это идеальный заказчик, с другой стороны настораживает ведь такое скромное общение.
Ну, к сути. Заказали не только фигуры, но и доску. А у меня как раз незакрытый гештальт с варкрафтовской доской еще с первых шахмат. Хотелось перенести визуальный образ доски из игры Hearthstone на шахматную доску.

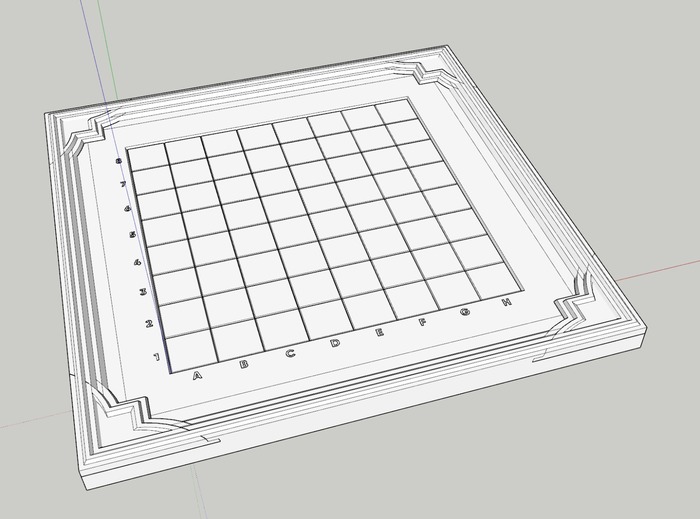

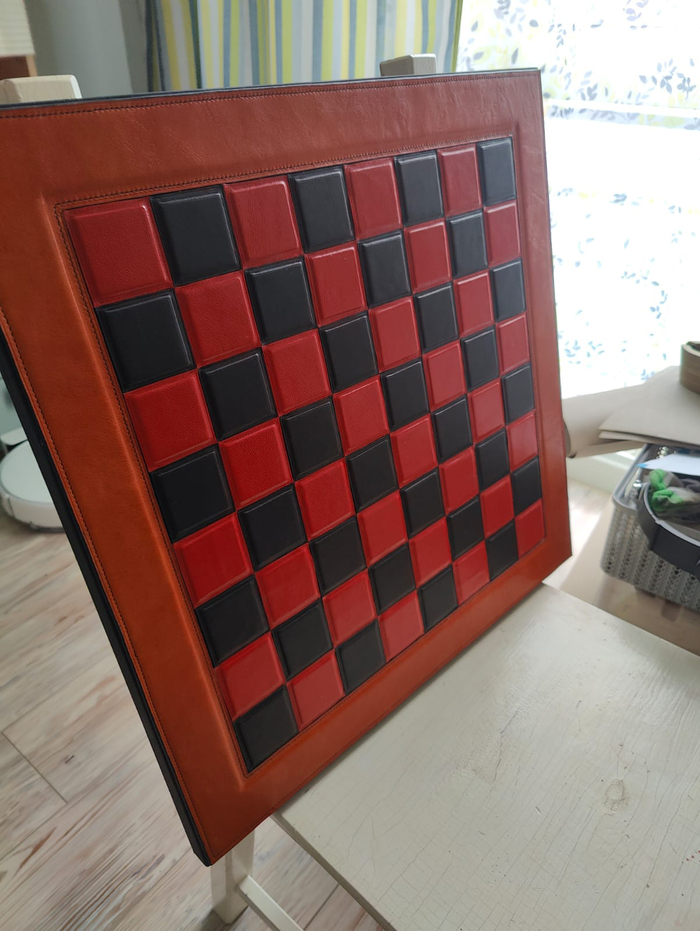

Нарисовал макет в sketchup, отдал на лазерную резку, чтобы напилили все нужные фанерки. Квадратики, буквы, цифры и знаки орды и альянса печатал на фотополимерном принтере. Коричневая кожа с декоративной строчкой и бежевая замша. Получилась крышка с игровым полем.

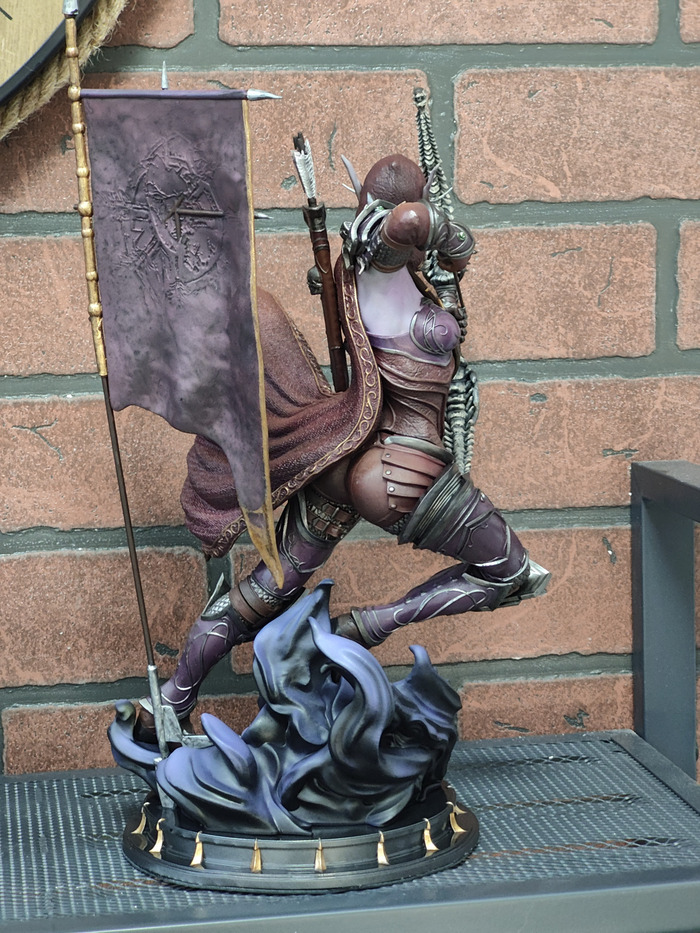

Еще фанерки, черная замша и черная кожа Epsom - получается сама коробка для хранения фигур. Размер получился не маленьким 50х50см, из-за чего внутри было много места. Заполнить это место я решил двумя фигурками Сильваны, предварительно выяснив у заказчика про любимого персонажа в игре.

Крышка к корпусу крепится на магнитах и держится довольно надежно.

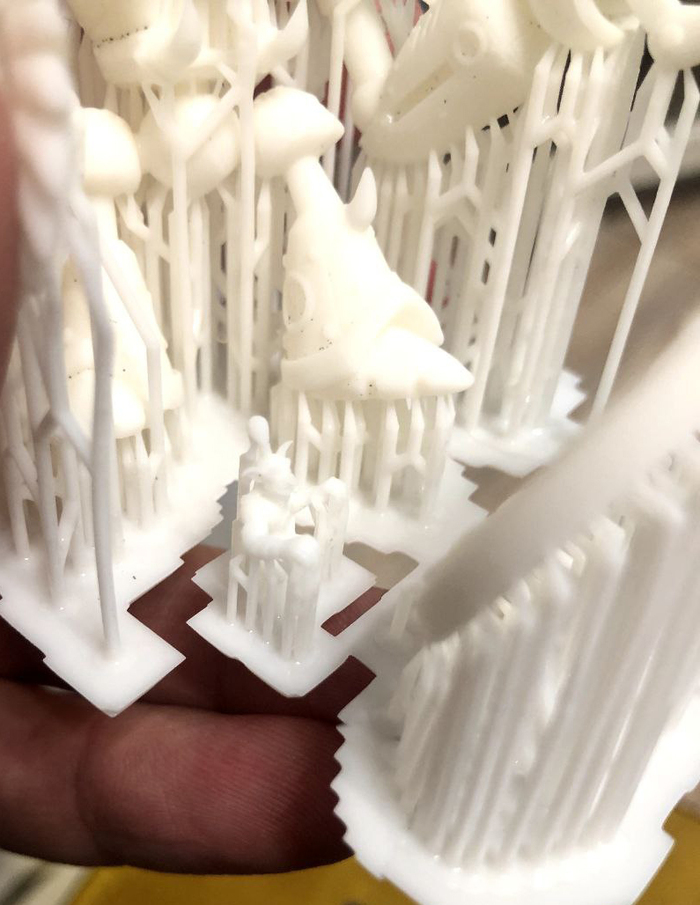

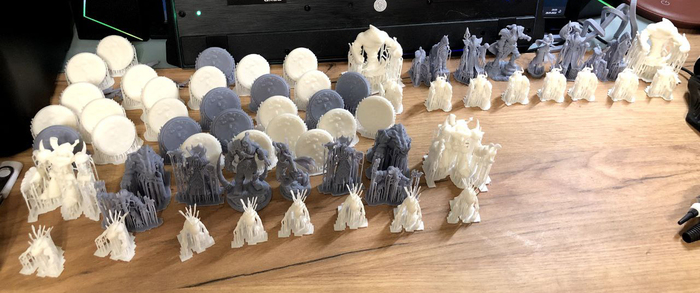

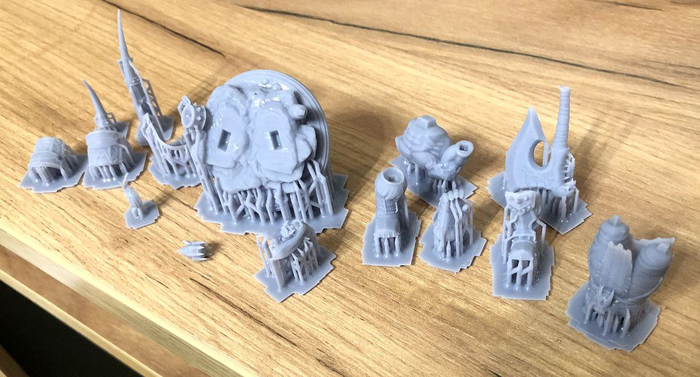

Как я уже писал, состав персонажей менять не стали, поэтому уже подготовленные файлы загружаю в принтер и печатаю.

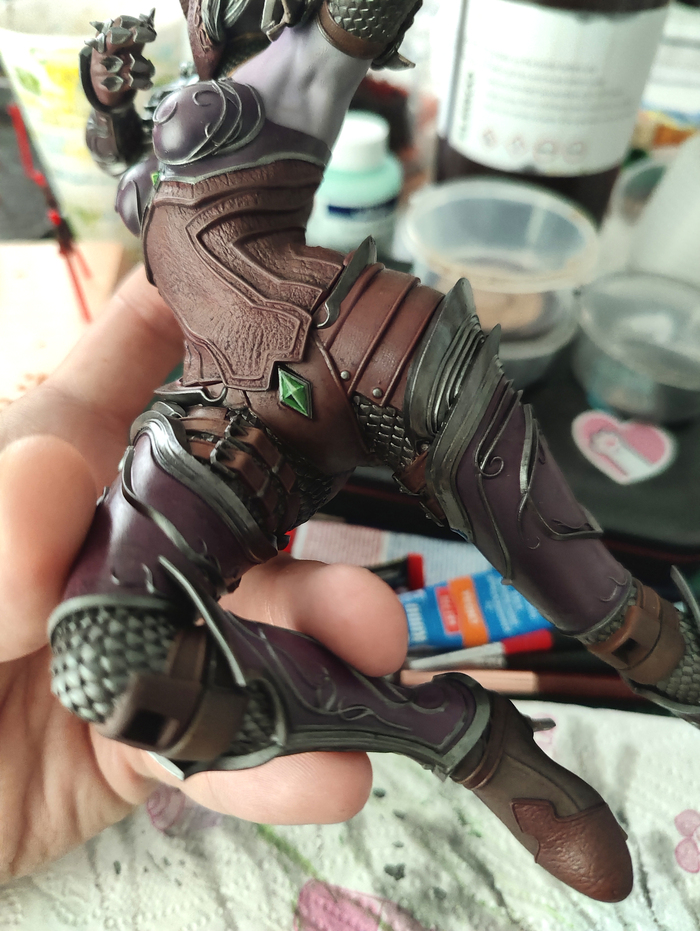

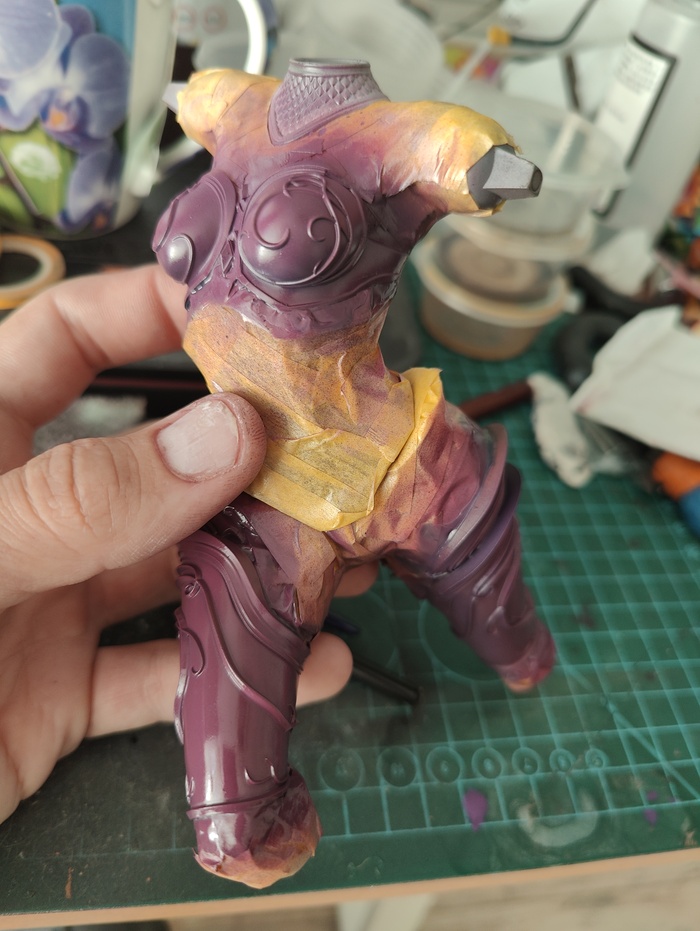

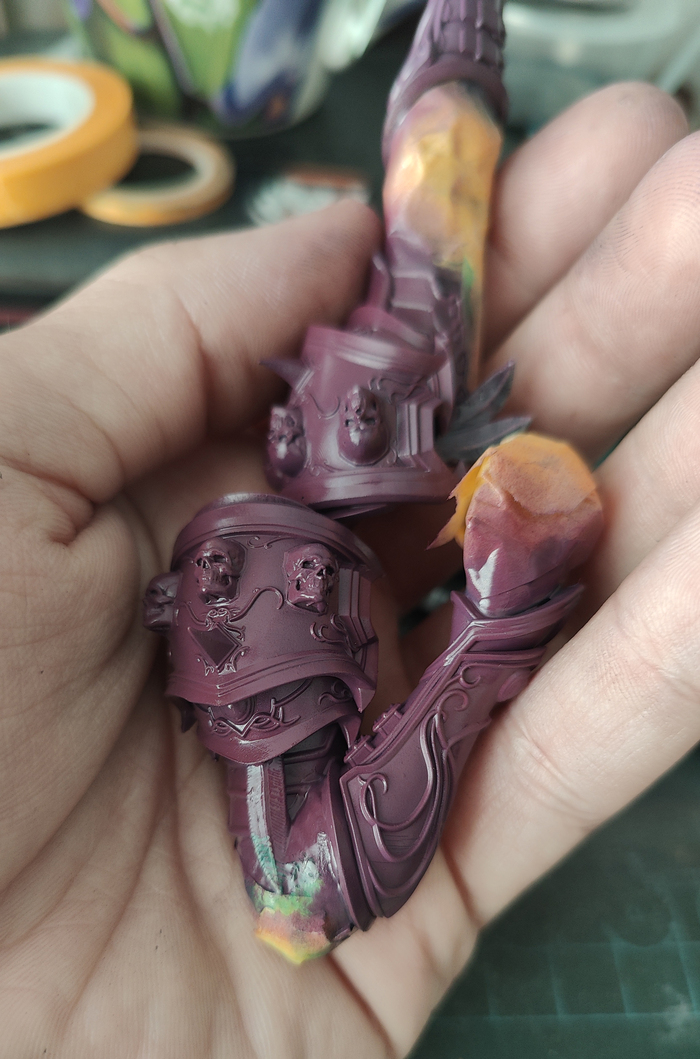

Красил аэрографом и кисточками, краски Vallejo. Собственно вот все фигуры:
Пешка: мурлоки и дворфы

Ладья: крошшеры и элементали

Конь: таурен на кодо и рыцарь

Слон: келесет и архимаг

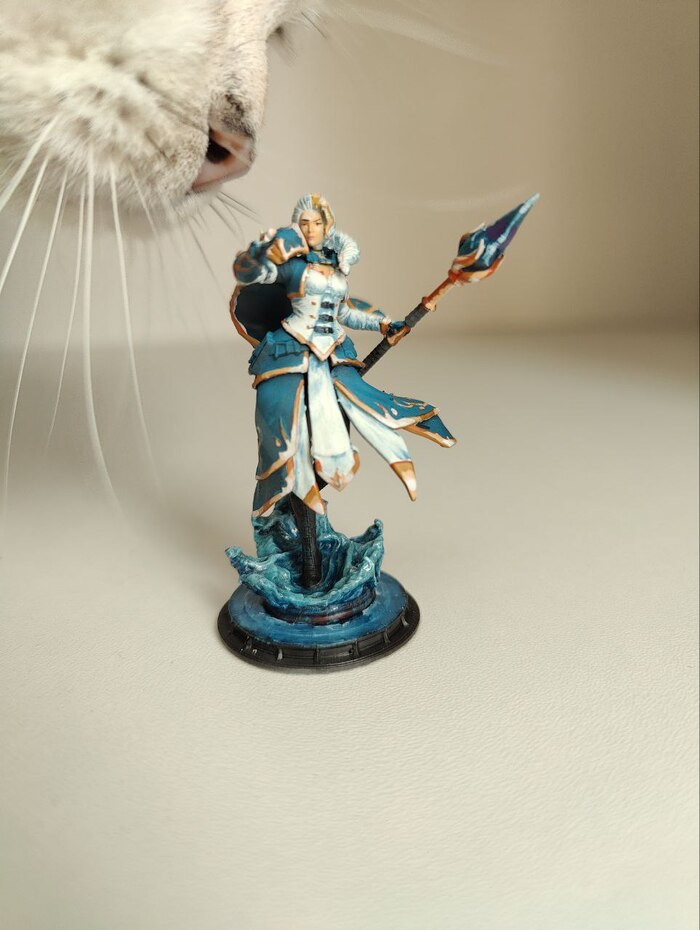

Ферзь: сильвана и джайна

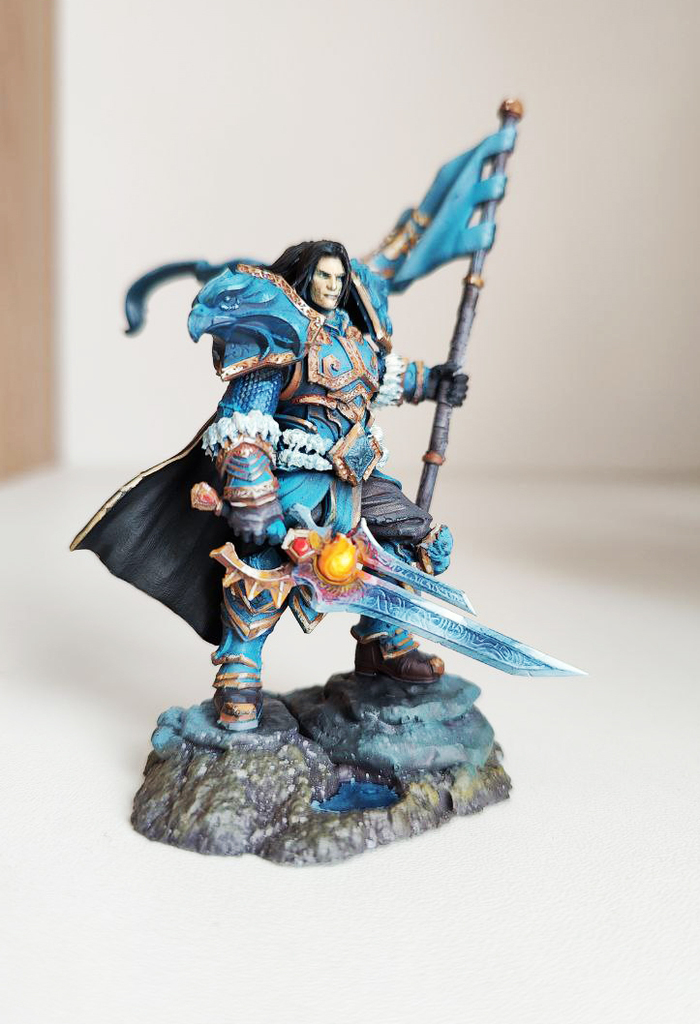

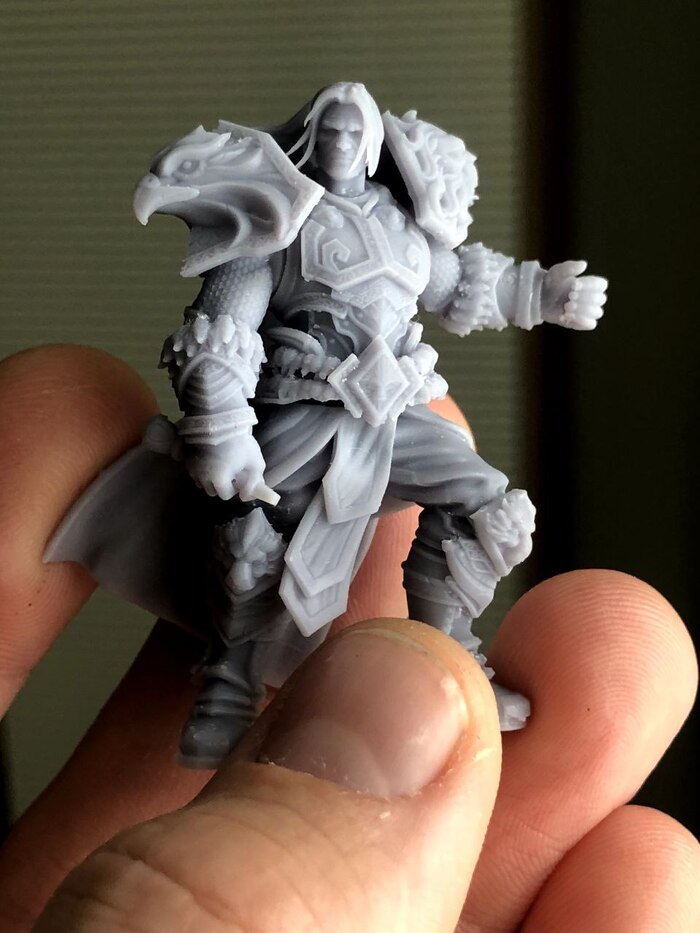

Король: громмаш и вариан ринн

На изготовление такого набора понадобилось около трех недель.

Мне крайне нравится, что есть человек, который не только офигенно исполняет популярные песни в моем любимом жанре металла, но и исполняет их на Русском языке!

Лично по мне, Токийский гуль на русском самая кайфовая композиция. И голос и мелодия и визуальная составляющая! Всем крайне рекомендую послушать, ссылка вот:

Высота 20см
Образ взят с обложки клипа Tokyo Ghoul OP RUSSIAN COVER (последнее фото)
3D моделирование в Zbrush
3D печать на фотополимернике Elegoo Saturn 2 8K
Ручная роспись акрилом Vallejoй

Благодарю за внимание. С радостью отвечу на ваши вопросы в комментариях и по почте cellent@mail.ru
Я ВКонтакте.

Всех приветствую.

Шарнирные куклы известны ещё в 200 г. до н. э. (Википедия). Про таких кукол я знаю довольно давно, и даже видел таких у SideShow, но меня они не особо заинтересовали. На новогодних праздниках дочь (не дает скучать) попросила распечатать ей на принтере шарнирную куклу. Нашел подходящую модельку, распечатал, собрал, поигрался и оказалось, что это довольно забавная штуковина, прикольней всяких антистрессов и прочих fidget гаджетов. Сперва распечатал маленькую, но дочери захотелось побольше куклу и с другой головой, распечатал большую версию. Двойные суставы в локтях, бедрах и коленях позволяют рукам и ногам сгибаться примерно на 120 градусов, что добавляет реалистичности и подвижности куклам, в отличии от конструкций по типу барби.

Идея сделать балерину из Atomic Heart в виде подвижной куклы появилась еще в процессе изготовления статичных фигурок балерин, но на тот момент все так и осталось в виде мимолетной идеи. А тут все срослось. За пять дней из базовой статичной модельки сделал шарнирную куклу балерины. Делал в Zbrush. Колени и локти уже фактически сделаны в нужной технике, чтобы обеспечить достаточную подвижность, а вот делать бедра двойным шарниром я не захотел, решил исполнить это немного по другому, на картинке все видно и понятно.

На картинке выше балерина сделана в боди (купальнике?), в дальнейшем боди с модели я убрал, так как планировал сделать его из кожи. Кстати, кто-нибудь видел оригинальные арты или варианты балерин без боди? Я не нашел, хотя и не супер сильно искал, поэтому додумывал сам. Также потом я сделал голени тоньше и изящней. на модели они смотрелись нормально, а распечатав, понял, что они толстые. Да и в целом всю модель переделывал, чтобы смотрелась более женственно и изящно, а не как робот на палках. Голова раздельная - снимается верхняя часть прически. Это необходимо, чтобы закрепить все резинки, которые и удерживают фигурку. Делить тело на бедра и живот я не стал, не очень понравилось как этот узел работает, да и у человека это не самое подвижное место. Итоговая высота фигурки планировалась 40см.

Печатал на принтере Elegoo Saturn 2 8k, смола Elegoo standart resin 8k. Благодаря такому разрешению удалось передать всю текстуру и мельчайшие детали модели. Вся фигурка вмещается в одну печать, которая длится около 8 часов.
Первые варианты боди я пробовал делать из натуральной кожи козы в толщине 0.5мм, но, несмотря на излишнюю эластичность этой кожи в сфере кожевенного дела, этого оказалось недостаточно, чтобы плотно обтянуть фигурку. Поэтому конечный вариант делал из искусственной кожи, которая лучше тянется. Выкройку делал при помощи малярного скотча, которым обклеил фигурку и прорисовал линии швов.

Было бы странно не попробовать сделать золотую куртку правой балерины. Купил золотую ткань, сделал полосы и по простенькой выкройке сшил куртку.
Когда разобрался со всей одеждой оставалось покрасить фигурку и собрать. Красил аэрографом Iwata, краска Vallejo всякие металлики. Собираются шарнирные куклы на резинки в оплётке. Резинки лучше подбирать вживую, потому, что они должны быть достаточно упругими, чтобы сделать достаточное натяжение.
Теперь можно поиграться и сделать несколько фотокарточек.

Я уж не стал полностью разбирать куклу, потому, что внутри резинки с необходимым натяжением, только снял голову, чтобы снять боди и показать как выглядит кукла без купальника.

Благодарю за внимание. С радостью отвечу на ваши вопросы в комментариях и по почте cellent@mail.ru
Кстати, у меня есть группа ВКонтакте.

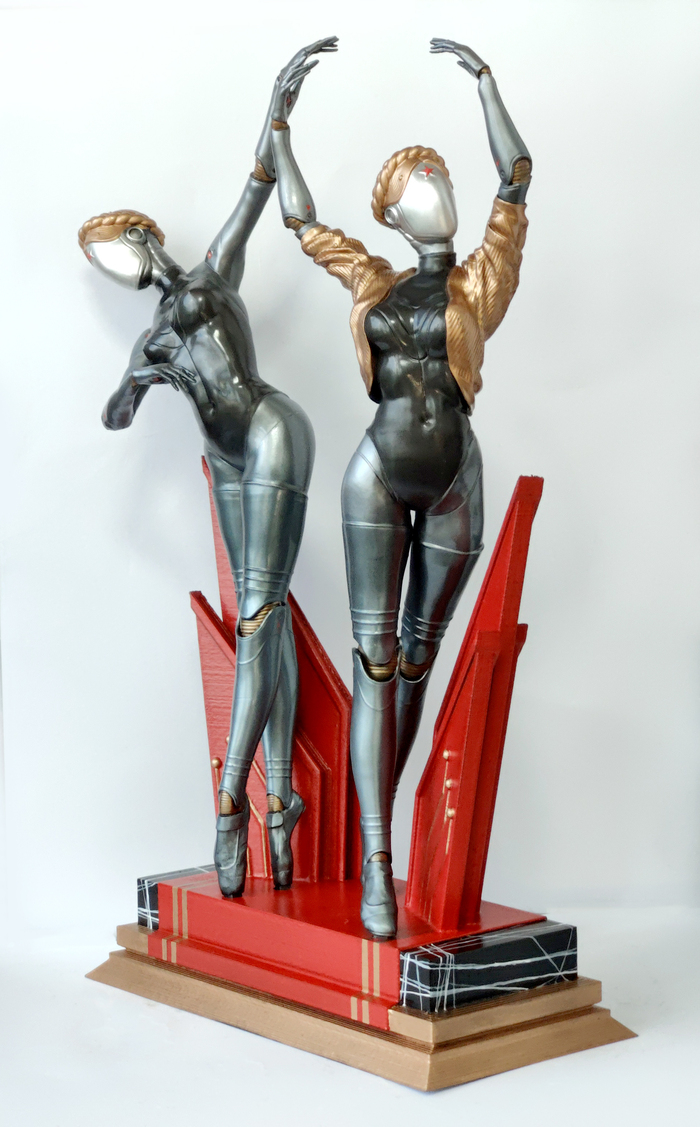

Добрый день.

Примерно 5 месяцев назад я делал пост про близняшек из Atomic Heart. Помню в комментариях мне написали, что прикольно было бы сделать их в позах из игры, где нужно было угадывать позу балерин исходя из отбрасываемой тени. В самой игре до этого момента я не дошел, но посмотрел несколько роликов на ютубе, чтобы понять о чем идет речь. И вот возникла необходимость сделать таких балерин в разных позах. Взяв исходную модель, я в Zbrush придал позу фигуркам и подготовил к печати. Печатал на Elegoo saturn 2 8k, смола Elegoo standart resin 8K.

Для того, чтобы балерины надежно стояли в подставке, я устанавливал их на металлический штифт. Хочу поделиться процессом покраски подставки, так как про покраску самих фигурок я уже писал.
Подставки печатались на FDM принтере, так как там нет супер детализации, а такой тип печати дает ровную геометрию, в отличии от SLA принтеров. Первоначально я обработал наждачной бумагой подставку и сделал отверстия для ног балерин.

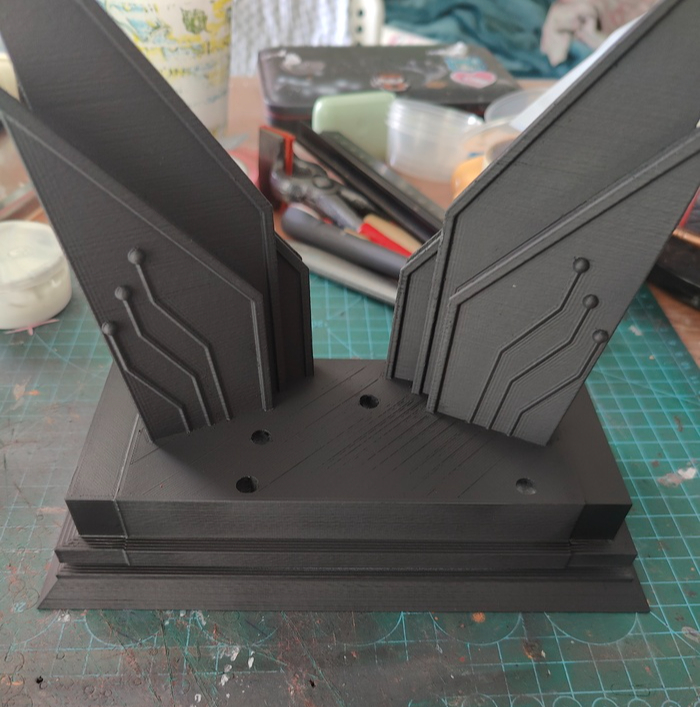

Далее я покрыл все черным грунтом KUDO.

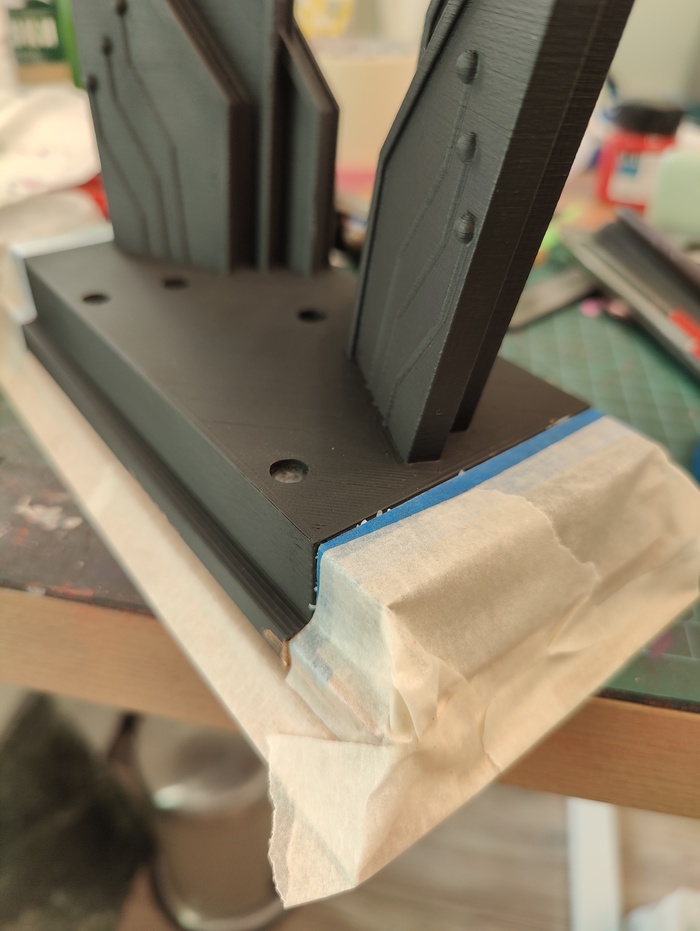

Покраску начинаю с мрамора по бокам и на задней стороне. Несмотря на то, что грунт итак черный, прохожусь черным акрилом из аэрографа, на фото видно, что края стали темнее. Беру тонкую кисточку и рисую полосы на мраморе, сначала серым, потом белым. Потом окрашиваю нижнюю часть подставки в золотой цвет. Этот этап забыл сфотографировать, поэтому идем дальше. Закрываю все маскировочным скотчем. Тонким модельным скотчем оклеиваю границы, а обычным малярным заклеиваю большие площади.

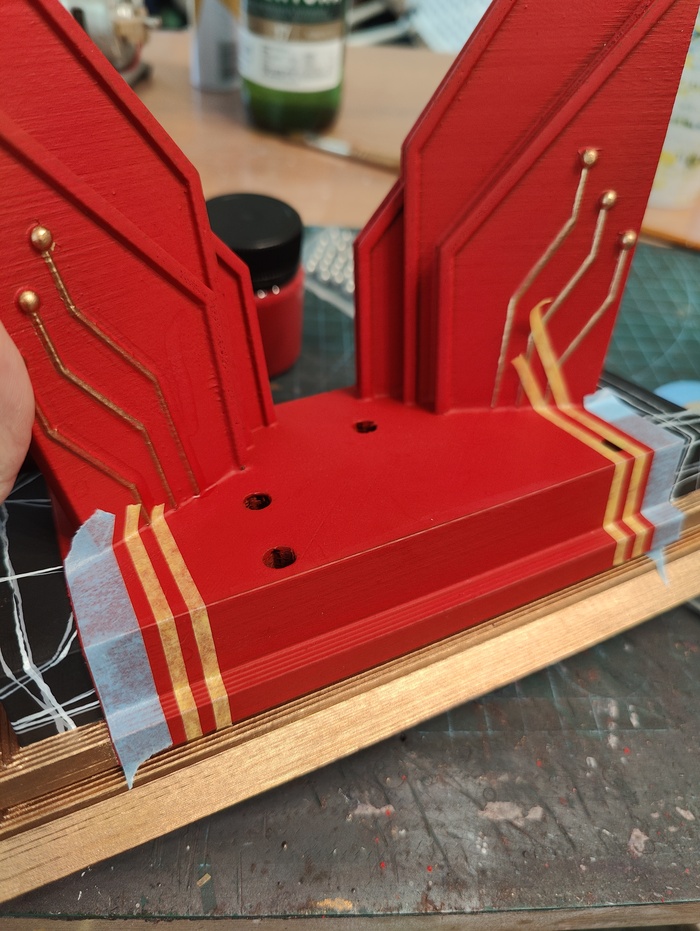

Далее наношу красный цвет на крылья. Почему-то довольно сложно красным цветом из аэрографа перекрыть черный грунт, поэтому я покупал акриловую краску в баллончике, чтобы создать равномерный слой. Тонкой кистью крашу золотые узоры и маскирую области для золотых полос. После наношу глянцевый лак на всю поверхность подставки.

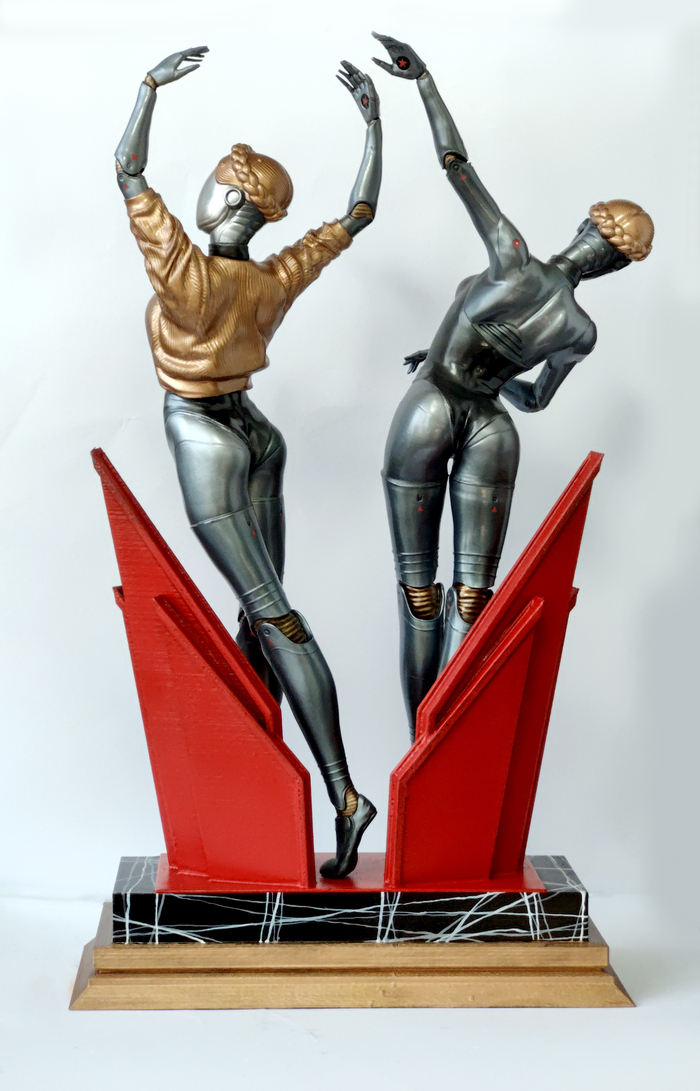

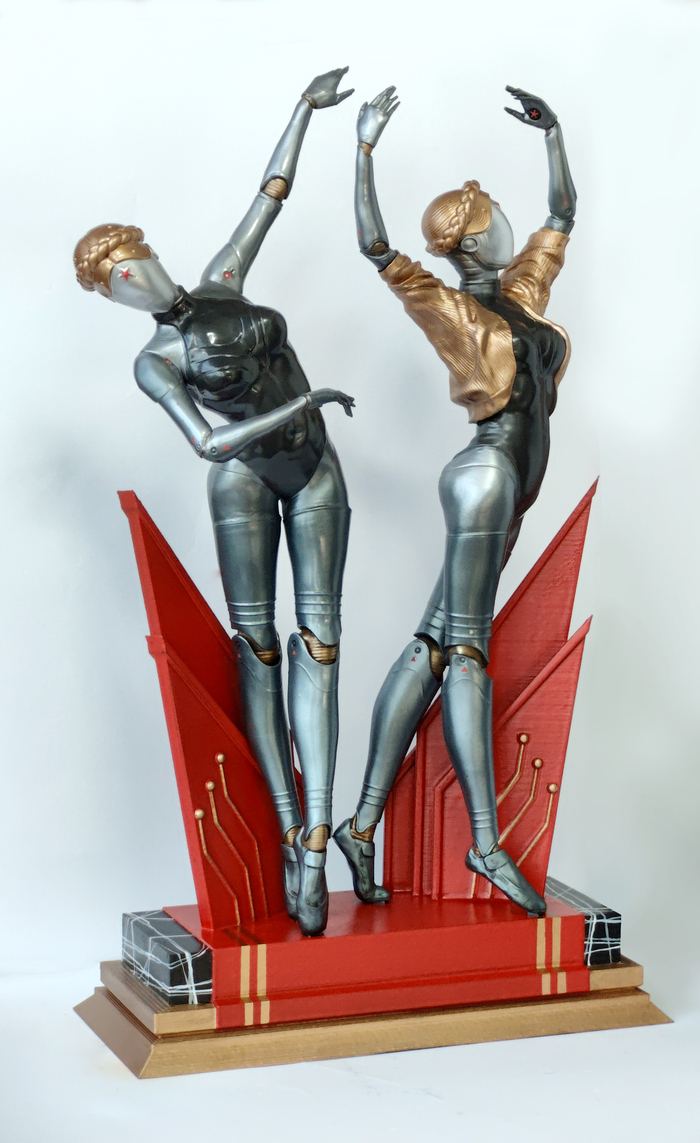

Конечный результат видно на фото в начале поста.
Благодарю за внимание. С радостью отвечу на ваши вопросы в комментариях и по почте cellent@mail.ru

Добрый день, дамы и господа.
Давеча, папа так между прочим говорит мне: "А распечатай мне бюст Сталина бронзового, сантиметров 20 в высоту". Я нахожу модельку, показываю ему, говорит - идеально.
КДПВ и для ЛЛ уже готовый результат:

Единственное, он попросил, чтобы Сталин был потяжелее. Я печатаю модели пустотелыми, и соответственно, они весят вообще ничего, а значит нужно чем-то заполнить внутреннюю пустоту товарища Сталина.
Открыв модельку, я обнаружил, что она уже сделана пустотелой, правда толщина стенки была миллиметров 5, а я обычно делаю 3, но переделывать модель не очень хотелось, поэтому оставил как есть. Также внизу уже было отверстие достаточное, чтобы внутрь можно было что-нибудь залить. Создаю поддержки, печатаю.

Дальше модельку промываю, убираю поддержки, подшкуриваю где надо и дозасвечиваю.
Взвешиваем саму модель:

В чистом виде имеем 432 грамма пластикового Сталина. В качестве заполнителя решил использовать гипс, он легко разводится, быстро сохнет и имеет минимальную усадку, при этом дает ощутимую прибавку к весу.
Заливаем гипсом, взвешиваем:

Прибавка почти в 800 грамм и кардинально другие ощущения, когда берешь его в руку.
Далее грунтую и начинаю красить.

Для покраски использовал краску Vallejo Hammered copper. Для придания фигурке большего объема добавлял в эту краску черный или белый цвет, чтобы где-то высветлить, где-то подтемнить.

Для придания следов окисления использовал смывки - такие полупрозрачные краски, намазываешь их кисточкой и в углублениях они остаются, а на поверхности практически нет. Использовал черный и зеленый цвета.

Благодарю за внимание. С радостью отвечу на ваши вопросы в комментариях и по почте cellent@mail.ru

Всем добрый вечер. Заказала у меня девушка подарок мужу - фигурку персонажа из вселенной Warcraft. Попросила только фигурку, чтобы муж мог сам раскрасить, договорились, что я только загрунтую. На выбор было три личности: Сильвана, Смертокрыл и Гул'Дан. Я подобрал модельки и предложил на выбор:

Есть у меня подозрение, что Сильвана не везде Сильвана, а Вариан Ринн на фоне головы Смертокрыла вообще на японца похож, а у самого Смертокрыла челюсть не та.
Лично у меня распечатана Сильвана третья слева в верхнем ряду, но я ее еще даже не собрал, и хочу еще вторую во втором ряду распечатать, чтобы прям сантиметров 50 в высоту была.
Девушка выбрала Смертокрыла на замке, пожалуй самая эффектная фигурка из всех представленных.
Сам дракоша-тоша состоит из 11 деталей, замок из четырех.

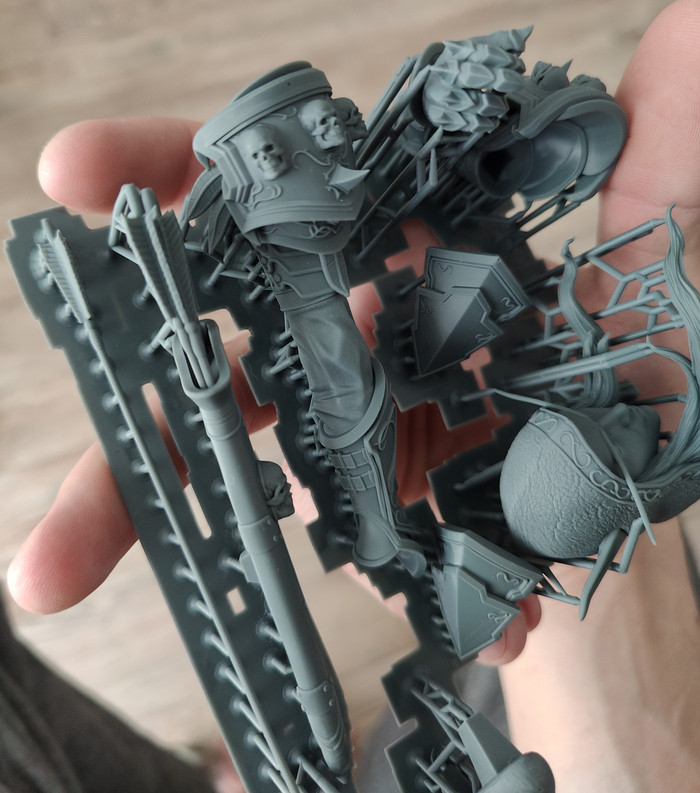

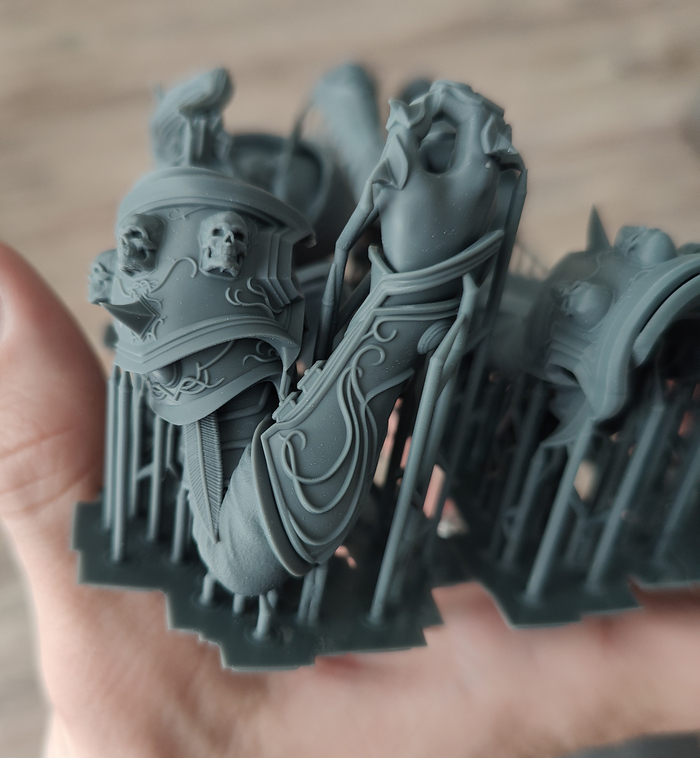

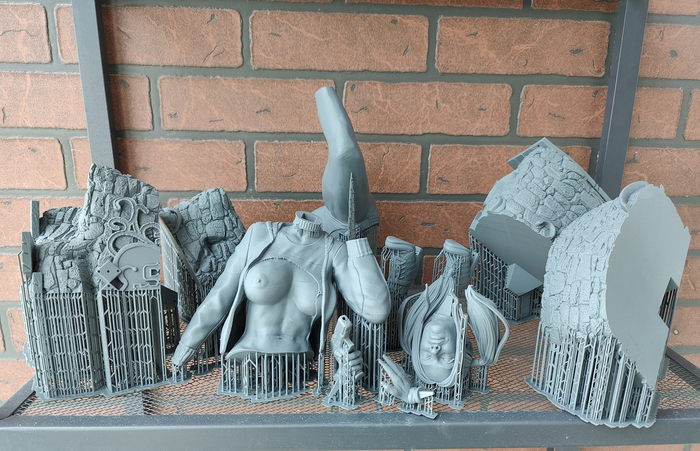

Вот так детали выглядят в программе. Сам модель была без поддержек, расставлял все вручную и старался их расположить так, чтобы поддержки были на нижней либо задней стороне модели, чтобы лицевая сторона была чистой. Детали сделал полыми с толщиной стенки 3мм. Печать разделил на 5 файлов, печатался каждый от 5 до 8 часов. Печатал на Elegoo Mars 3 PRO 4K, смола Elegoo standart resin красная.

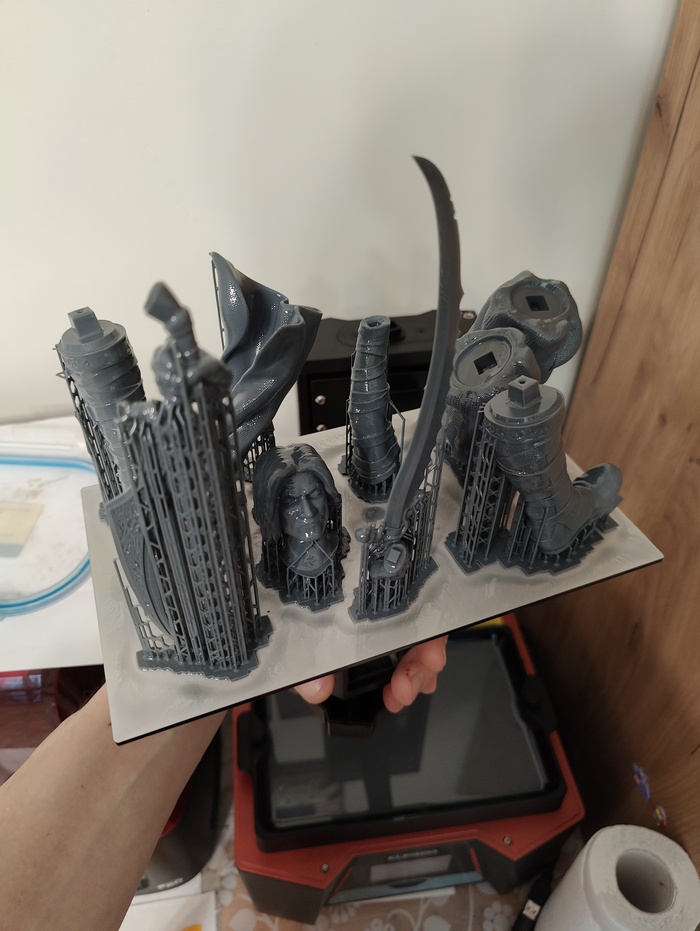

Удачно удалось расположить оба крыла на одну платформу. Кстати, модель по размеру 35.6х15х18.1 см (привет @MadneszRu). Кстати, по совету @int13.h, в теплой воде поддержки очень хорошо убираются, особенно на мелких и тонких деталях это актуально.

Предварительно пробую собрать модель, пока печатаются остальные детали, все собирается довольно плотно, для временной фиксации использую UHU Patafix, хорошо приклеивает, можно отклеить и не остается никаких следов.
Ну и конечный вариант, склеил замок, а дракона склеил только туловище, голову и задние лапы. Остальное детали удобней раскрашивать в разобранном виде.

Кстати, если поковырять в фотошопе 10 минут, то получится такая картинка:

Получился классный и довольно большой дракон, а еще он весьма колючий.
