Мой календарь на холодильник Календарь набрал неплохое количество откликов и критики, но были и очень дельные советы от @miamornik, @estd86 и @Dimuch62. Может быть переделаю на переставные даты потом. Сейчас сделал переставные дни недели, теперь дни недели и даты синхронизированны. Печатал со сменой филамента и выглаживанием крышки

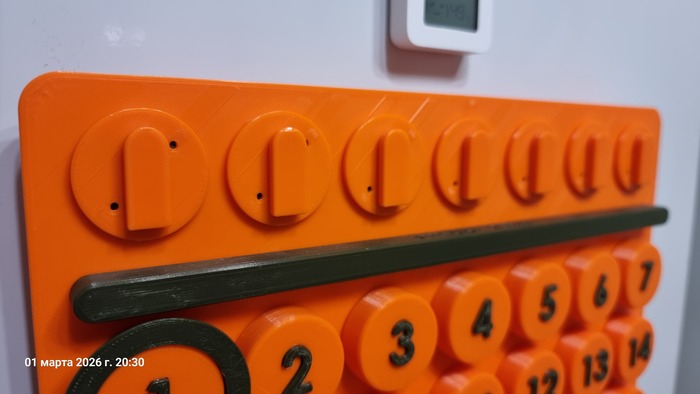

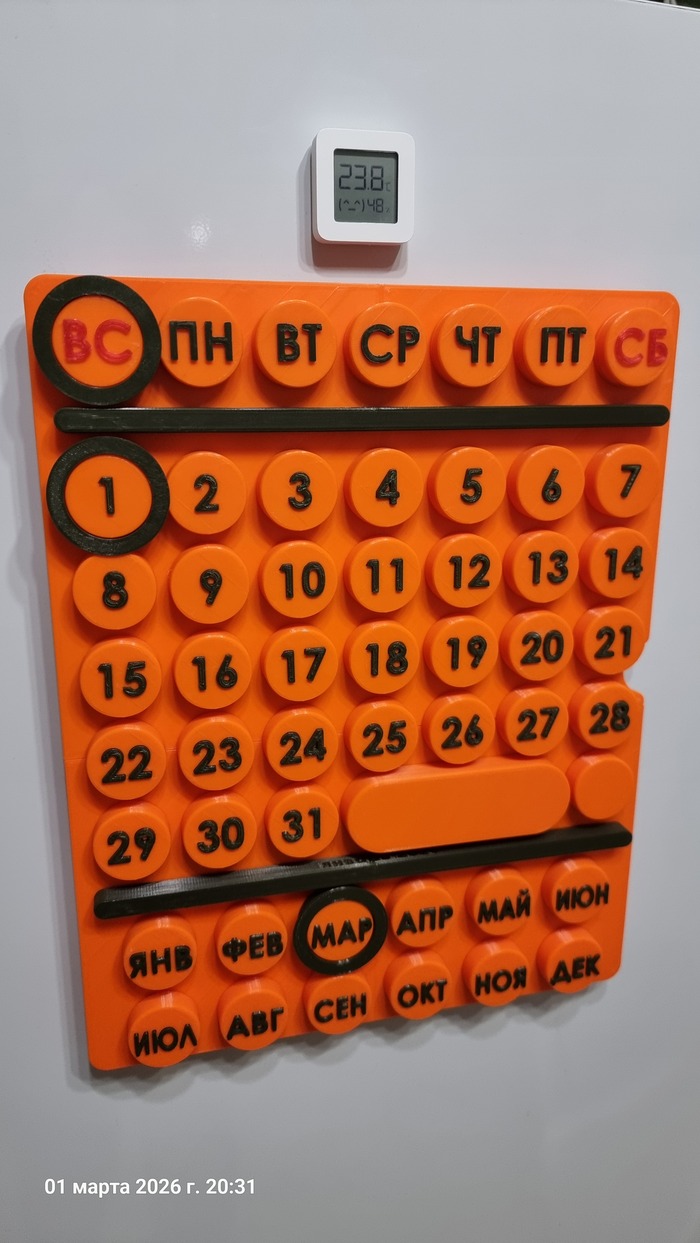

Всем привет! Сделал условно вечный календарь на холодильник
С обратной стороны прячется маленький карманный календарь для синхронизации. Заглушка на три даты для февраля
Крепится на магниты. Поскольку дверца холодильника имеет выпуклую форму, то и магниты расположены по касательной, это позволило прочно закрепить совсем нелёгкий календарь.
Буквы и цифры печатались отдельными деталями, потом вклеевались в бочонки. Бочонки с датами на шурупы по пластику, таким образом, чтобы дополнительно соединяли пластины.
Спасибо за внимание, если есть вопросы (даже не по теме), то отвечу в комментариях.
Всем привет! Покажу свои печатные вещи для дома, для семьи. В комментариях к моим постам про роботов из советских мультфильмов было мнение, что при приобретении 3D-принтера возникает вопрос: "Что на нём печатать?". У меня такого вопроса не никогда не возникало. 3D- принтер и 3D-моделирование - это инструменты, которые могут быть доступны на уровне с отвёрткой или молотком. Итак, поехали!
Заглушки для розеток, руками не достать, особенно маленькими.
Заглушки
Регулируемы опоры для газовой плиты. За основу были взяты заводские, т.к. производитель использует советские ГОСТы, то найти параметры резьбы в справочнике не составило труда.
Ножки плиты
Кронштейны для кухонной вытяжки. Газовая труба не позволяла прикрепить вытяжку вплотную к стене, поэтому изготовил сборные кронштейны, которые позволили выставить вытяжку по уровню, т.к. предусмотрел регулировку по двум осям.
Доработка тумбы. Нужно было поднять тумбу над полом. Деревянные ножки были куплены на маркетплейсе, а чтобы подружить их с тумбой придумал кронштейны, которые спрятаны внутри. Пятая нога по середине - регулируемая.
Дополнительное крепление для сливного шланга посудомоечной машины. Шланг однажды вырвало и вода была полу, но обошлось. Крепёж периодически меняю
Расширение вент решётки, переходник под венттрубу и регулируемая опоры для этой трубы. Отверстие в стене оказалось шире, чем решётка. Решётку купил по ошибке под больший диаметр трубы и пришлось печатать переходник. Опор три штуки, держать примерно 2 м трубы.
Штуцер с резьбой 1/2 вместо насадки для душа. Применяю для прочистки слива в ванной и как маленькую импровизированную бытовую мойку высокого давления, на конце отверстие 4 мм, при полном напоре руку держать уже больно.
Различные мебельные опоры, крючки и полочки.
Конечно же детские игрушки
Добавлю немного на автомобильной тематики, здесь можно бесконечно что-то выдумывать. Органайзер для аптечки и огнетушителя. Крышка горловины топливного бака для автомобилей GM, заливная воронка для масла в Рено
Все модели разработаны и напечатаны мной, какими-то могу поделиться. Изделия работают как минимум год и ничего не сломалось, готов к любой критике, отвечу на вопросы (можно не по теме). Спасибо за внимание!
Всем привет! Снова немного опоздал с пятничным тэгом моё. Показываю как изготавливал свою двуспальную кровать, на которой я сплю уже более двух лет. Небольшая предыстория. До этой кровати, семейным ложем была полуторная тахта, на которой двоим очень мало места. Изучив вопрос размеров спальных мест, было принято решение о приобретении кровати со спальным местом 1800х2000. Походив по мебельным магазинам, я был удивлён, что металлические кровати не продают, а кровати из древесных материалов, мне не приемлемы, т.к. со временем начинают скрипеть, люфтить, так и цена на них несуразная. Тогда сделаю сам. В качестве краткого ТЗ отметил:
1. Легкоразборный металлический каркас.
2. Место хранения постельного белья.
3. Обшивка - самый простой мебельный щит из хозмага.
4. Самая простая фурнитура.
Поехали. Набросал каркас для резки и прикинул крепёж
Уже потом, в процессе эксплуатации, были доработки и изменения, поэтому конечный результат отличается от проектного.
Что-то резалось болгаркой, что-то на пиле, у знакомого взял настольную сверлилку, т.к. сверлить уголок шуроповёртом было бы не просто.
Резка деталей
Предварительная сборка каркаса. Не совпало только одно отверстие, пришлось доработать напильником
Каркас в сборе
Здесь уже детали после сварки и готовы к покраске. Листовые детали резались на лазере
Подготовка к покраске
После покраски всё поехало ко мне домой
Детали перед сборкой
Листовые детали после покраски и перед сборкой
Каркас собирается на мебельные болты М8, гайки к матрасу - колпачковые, остальные обычные. На некоторых фото болты не затянуты, поэтому может показаться, что собрано криво
После того, как каркас собран, пилю "второй этаж" для матраса из осб-плиты 9мм и примеряю обшивку
Затем "первый этаж" для зоны хранения
Обшивку и спинку покрывал морилкой и лаком
Кровать уже с матрасом
Обшивка в торце откидная на магнитах и фиксацией приоткрытом положении
Спасибо за внимание, готов к любой критике
Всем привет! Решил продолжить тему роботов из советских мультфильмов. Теперь это робот с планеты Шелезяка. Рисовал примерно месяц, печатал тоже. Детали готовы для сборки!
Сборку начал с головы, так там больше всего мелких деталей
Соединял детали на шурупы обычные и по пластику, в качестве клея применял уже традиционный дихлорметан. Далее собирал руки и ноги. Зазор контролировал усилием затяжки
Потом голову к ступенчатой "шее", а ноги и руки к нижнему восьмиграннику
Конечно же не обошлось без косяков и дефектов печати, головы некоторых шурупов открутились, а на внутренней поверхности корпуса были какие-то сопли
Но в общем и целом вышло очень хорошо. Ещё несколько фотографий процесса сборки и готовый результат!
Спасибо за внимание. Если есть вопросы отвечу на них в комментариях
Всем привет! Немного опоздал с пятничным тэгом "моё", но ничего страшного. Вот решил напечатать робота-зайца из "Ну! Погоди!" Нашёл несколько изображений и сел рисовать. На подготовку модели ушёл примерно месяц. Делал так, чтобы руки были подвижными (плечи, локти, кисти), голова поворачивалась, а ноги могли "шаркать", как в мультфильме. И вот все детали готовы
Поехали собирать! Все подвижные соединения проверял на отсутствие люфтов по несколько раз
Некоторые узлы клеил хлористым метиленом, остальное собирал на обычные шурупы и шурупы для пластика. И вот готовый результат!
Лет 6 назад я был ещё студентом и подрабатывал тем, что рисовал всякие металлоконструкции типо козырьков, навесов и проч. Для работы пользовался ноутбуком и работать без подставки становилось не удобно. Был какой-то проект, где применялись профильные трубы из нержавейки, я набросал эскиз подставки, а сварщик за "спасибо" сварил её из обрезков трубы
Получилось неплохо, если бы не одно "но", или после сварки подставку немного деформировало, или сварщик проебал размер, а дарёному коню сами знаете, в итоге она получилась неустойчивой.

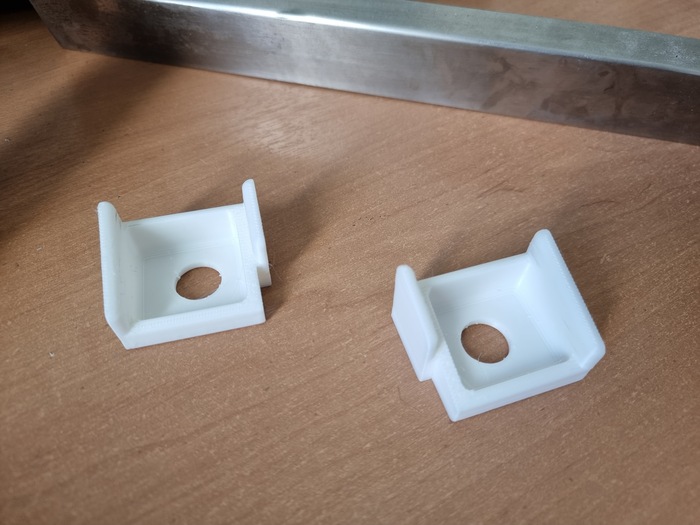

Я сначала подкладывал бумажки, как-то получалось работать, а потом, когда закончил универ, на работе рисовал уже на рабочем компе и подставку забросил. Недавно захотелось поиграть в Down of War и стук подставки о стол при нажатии горячих клавиш не давал успешно вести боевые действия и поджигал стул. Я открыл свой CAD и нарисовал под печать клинья, чтобы можно было выставить подставку ровно по столу
Окончательно получилось так
Стало совсем другое дело, теперь можно выставить на любой поверхности без шатаний и ударов.
Если кому нужно, то в комментариях дам все модели.
Спасибо за внимание!

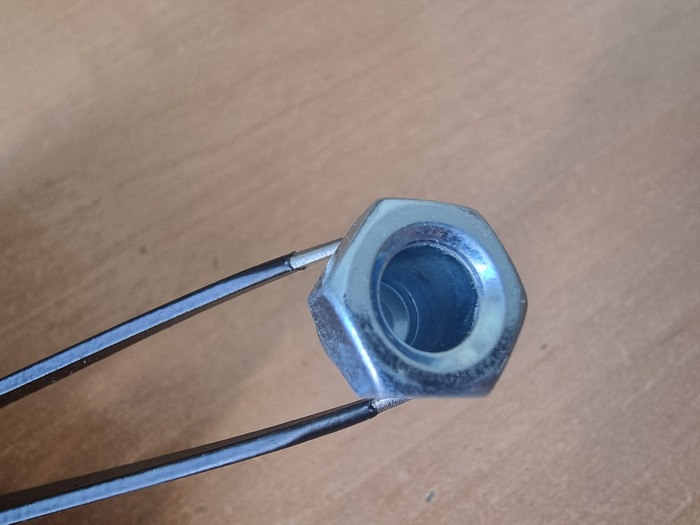

p.s. телеги и животных нет, но есть колпачковая гайка в которой забыли нарезать резьбу, может будет интересно
