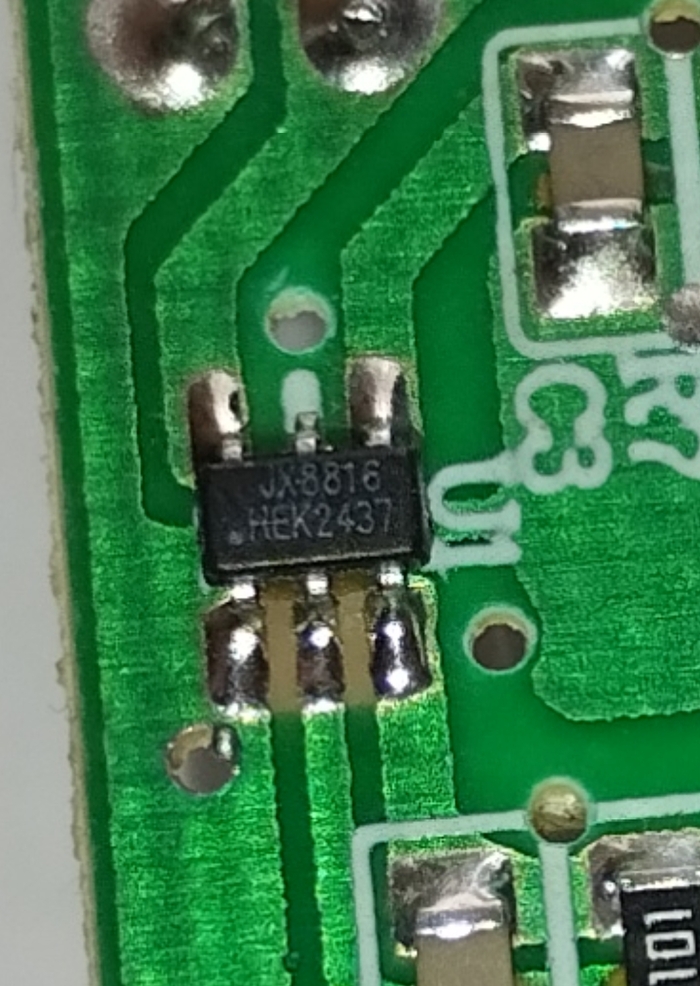

Уважаемые электроники пикабу. Помогите определить шим блока питания зарядки. Стоит в первичке, управляет транзистором. Корпус sot-23-6 маркировка jx8816. Так и не смог найти его настоящую маркировку и даташит.
заранее спасибо
Прочитал недавно пост на пикабу, а у самого все давно руки чесались свои новые светильники "урезать" по мощности, чтобы не "угорели" светодиоды и не покупать ближайшие годы.
@mahavishnu, это ответ на ваш пост в помощь.
Светодиодный светильник, предварительные ласки

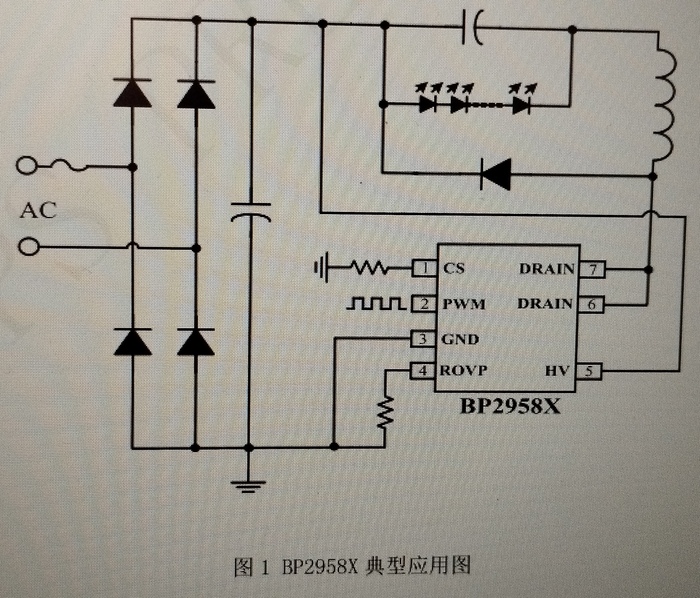

как и говорил ранее, информацию на драйвер в нете можно найти за пару секунд. Вот она
Хоть и угадком, но вы правильно определили. Токовый шунт это резистор с наименьшим сопротивлением и он подключен к 1 выводу (cs линия токового ограничения). Вывод 4 (rovp) это ограничение по напряжению. Нам он не нужен особо.

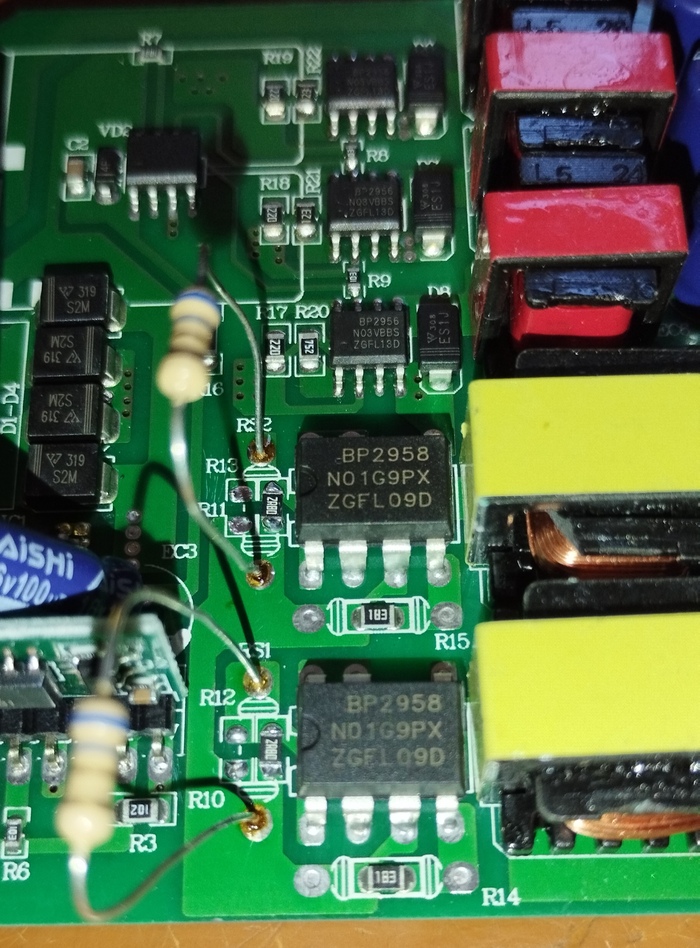

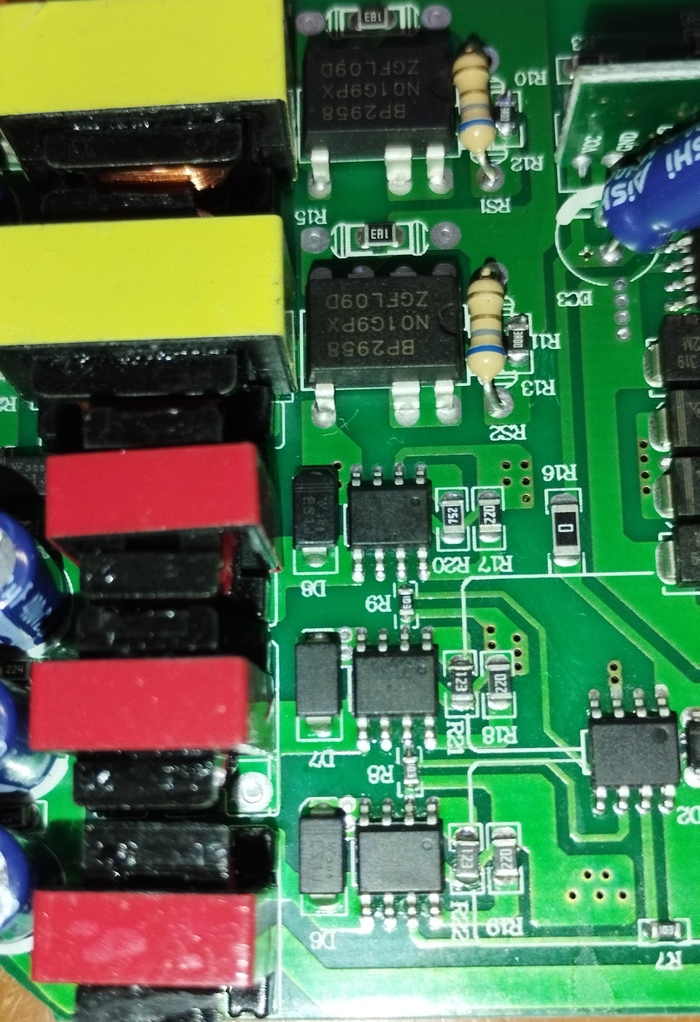

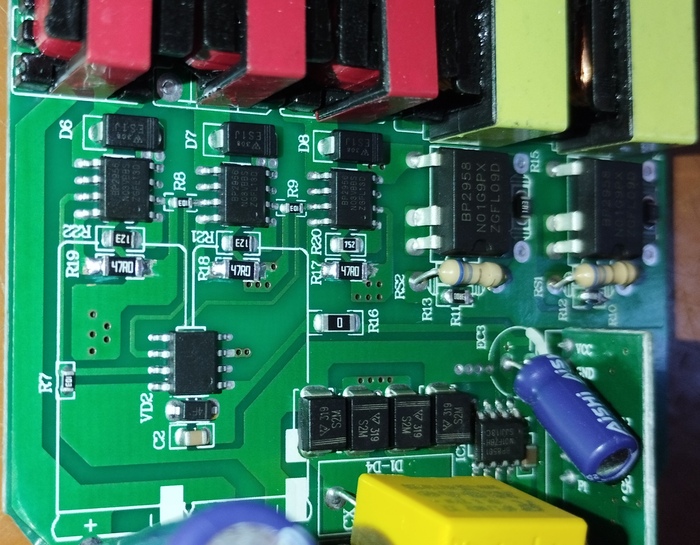

теперь мой светильник. Вот его потроха. Пост не планировал писать. Фото уже в процессе.
Изначально стояли резисторы 2.8 и 3.0 Ом по двум каналам. И давали суммарный ток светильника 0.44а (грубо 0.44а*230в=101Вт (примем за 100%)).
вычислять, проверять, вносить погрешности для одного светильника дольше и муторнее. Поступим методом проб и ошибок.

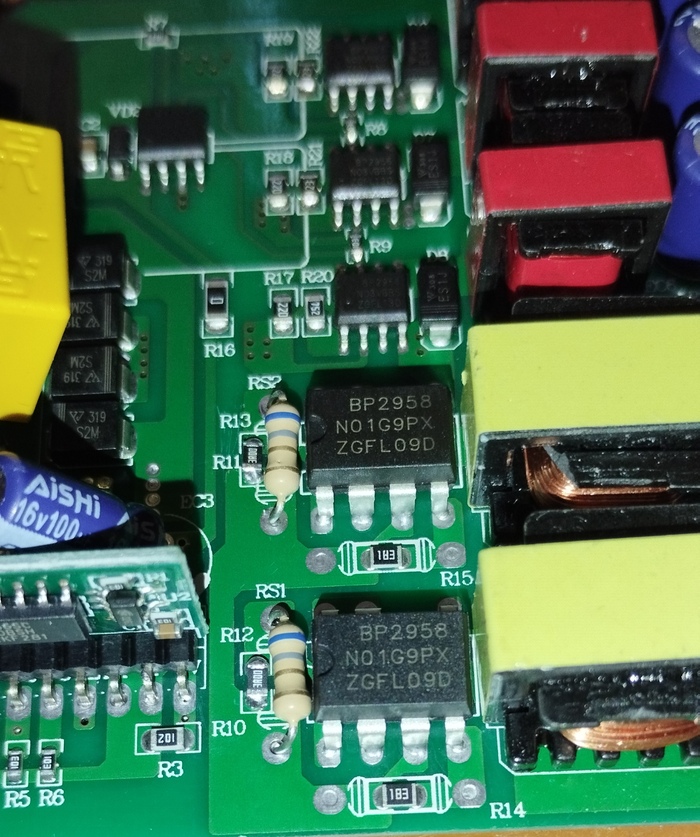

выпаиваем резистор 3.0 Ом и добавляем 5.1 Ом из имеющихся. Получая сборку 5.1 и 2.8 Ом
замер 0.4а (0.4а*230в=92Вт) грубо убавили мощность на 9%. Зная, что в среднем у нас любят делать плохой теплоотвод и перегрузку по току в среднем на 10-20%, а потом выгорание светодиодов, решаем не останавливаться.
меняем резисторы на 6.8 и 2.8 Ом. Ток уже 0.375а (86Вт) уже приятнее -15%.
Оставим пожалуй на 6.8 и 3.0 Ом с током 0.35а (80.5Вт) -20%. Для моей квадратуры и этого максимума хватит. Собираем и радуемся возможной экономии бабосиков и нервов в будущем.
За кадром ищем даташит на 3 ШИМа по RGB линиям и проверяем соответствие для полного убеждения. Стоят bp2956 souc-8. Меняем резисторы 22 Ом на 47 Ом. Т.к. тоже не хочется мороки в будущем и RGB пользуемся по вечерам как ночник и тоже давно хотелось убавить яркость
Решил и я попытать счастья. Не могу найти инфу на микросхему в soic-8. Может кто подскажет? Стоит на входе канала ввода-вывода данных перед процессором
заранее спасибо
дополнение: 2 вывода с микры и (gnd, vdd 24v) подключены к более 3х частотникам в параллель для общения (запуск, считывание).
Соседи очень любят курить в окно. А весь дым сразу залетает в гости. Есть идеи?) общаться бесполезно. Подниму тему так сказать для советов)
Что может быть за кабель, трубка, элемент? По словам, человек нашел в поле торчащий кусок из берега. Рядом никаких коммуникаций вообще. Жилы, оболочка -медь. Белый изолятор внутри очень прочный и еле скребется, похожий на керамику. Не гнется. Изоляции поверх медной оболочки не было.
спасибо знатокам
Пикабу, я понимаю вы кормитесь рекламой. Но как думаете, кого вы рекламируете? Данная реклама в ленте между постами маячит постоянно
Вопрос прозаический. Какие производители ноутов сейчас более-менее по надежности, качеству, ремонтопригодности? Условие: цена до 1000$, проц интел, дискретка хоть какая из начала, было б не плохо наличие двух слотов под ддр и ссд, акб часа на 4, диагональ 15.6. Под вин 10.
заранее спасибо
Хотел поймать 10.000. но увы. Будем косить под IT)
