Как сделать фетбайк из ашана

Привет всем. Идея собрать фэтбайк преследовала меня долго, ещё с тех пор, как я собрал первый в городе полу-фэт и гонял на нём по ВНЕЗАПНО выпавшему снегу в марте 2013 года.

Для тех, кто не в теме: Фэтбайк, (в переводе с английского "Жирный велосипед") это велосипед повышенной проходимости на широких шинах, предназначенный для зыбких покрытий типа снега или песка.

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

Долго откладывал эту идею, но её час настал.Задача поставлена: собрать самый дешевый фэт, который выдержит лёгкий фрирайд и не будет весить 3 тонны, как уёбища с Алиэкспресса.

Дано: рама Азимут (украинский ашанбайк, но уже хоть алюминиевый) и навеска "какая завалялась"

Начнём с рамы, и сразу хотелось бы обьяснить, что с подобных вещей я нихуа не зарабатываю, а скорее даже вкладываю.

Но мне нравится заниматься подобной херней, т.к. можно забить на красоту и проверить, какие ещё вольности по отношению к себе позволит материал, подтянуть скиллы, проверить некоторые предположения и т.д.

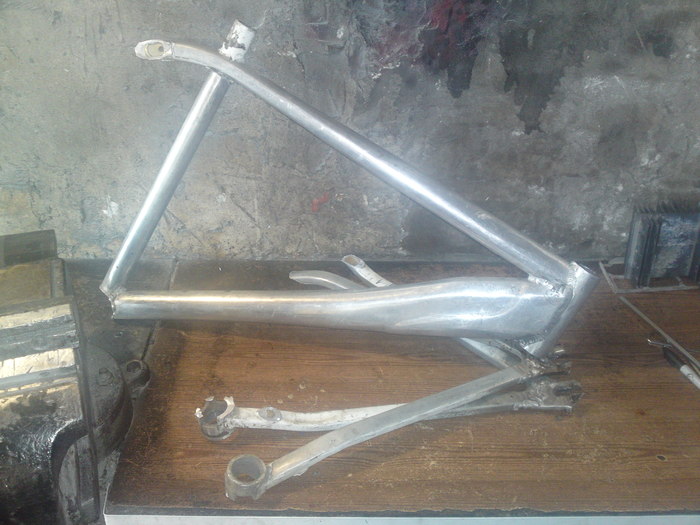

Рама видавшая виды, так что я прикинул хер к носу и распилил её сразу кхуям.

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

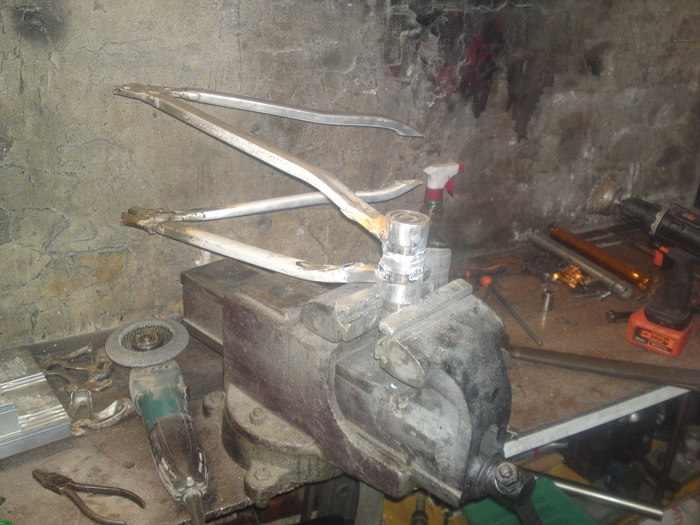

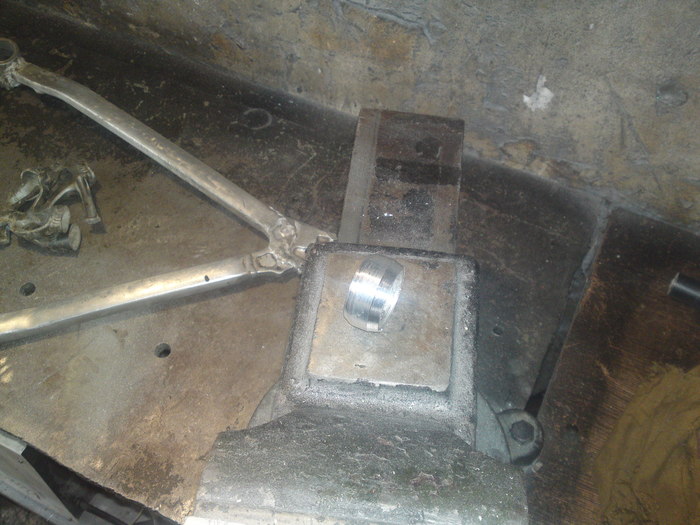

Интересно было, смогу ли я сварить 2 половинки кареточного узла соосно, поэтому он был расширен вставкой, которую сразу и выточил на токарнике.

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

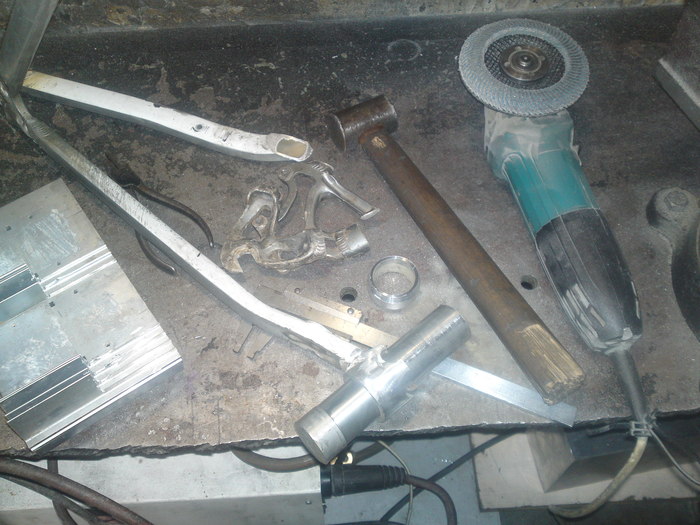

Для центровки внутрь забил специально выточенную вставку.

Кстати, прошу заметить насколько качественный металл я использую. Вставка точилась под внутренний диаметр резьбы (34мм), но там, где резьба заканчивается, диаметр трубы меньше (около 33.8мм). Так что при забивании дюралевая вставка срезала эти 0.2мм своей кромкой без фаски, и по итогу из китайской трубы различного диаметра получилась калиброванная труба:)

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост
Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

Оно-то конечно получилось, но в скором времени этот колхоз будет вырезан нахер и туда будет вварен новый стакан под прессфит

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

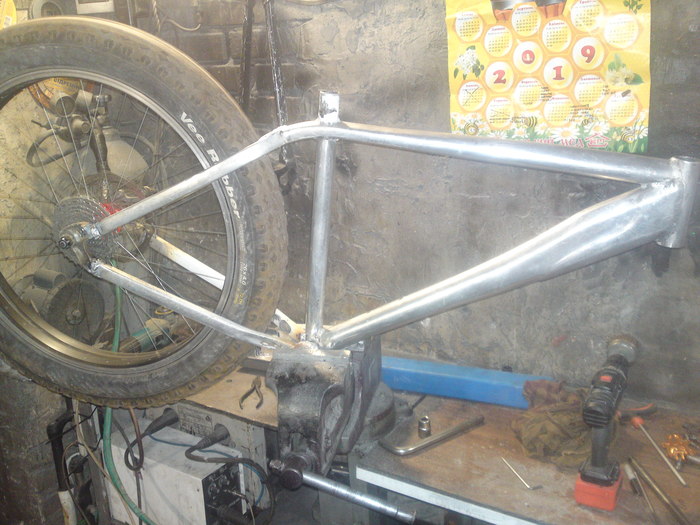

Теперь всё это дерьмо надо обратно соединить, выставлять надо не "на глаз по колесу", а 7 раз отмерить и один раз отрезать себе палец  всё выставить в одной плоскости. Поскольку тут у нас ашан, то никого не ебёт, что такие вещи делаются в стапеле. Мне лень ради этого его собирать, благо алюминий при сварке почти не уводит, как например сталь, поэтому алюминий позволяет сделать ровную раму тупо на коленке! Блин, я кажется открыл секрет производства этих ашанов.

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

Ну и почти последний штрих-добавляем дропауты от Харди

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

Вы не смотрите что всё это пиздец стрёмно выглядит, всё прочно. А красиво варить я тоже умею

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

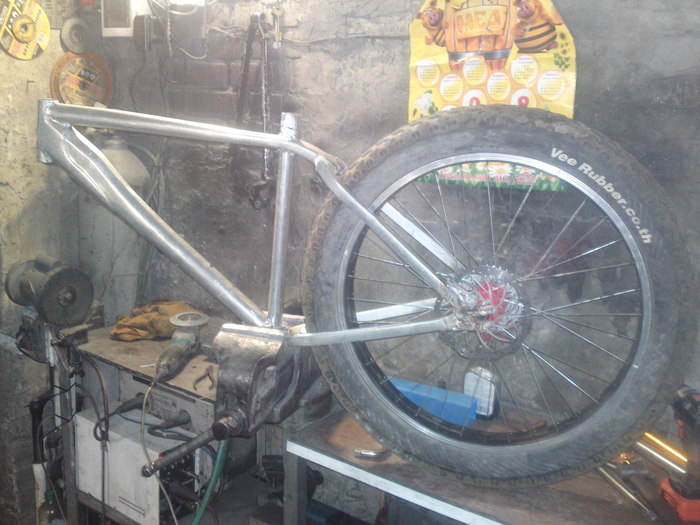

Поскольку основную задачу мы выполнили, жирные колёса влезают,  то можно взятся и за менее приоритетные: управляемость и геометрия.

Для этого нам прийдётся всего-лишь 2 раза повторить то, что вы видели. Рама распиливалась пополам, вымерялась и сваривалась обратно.

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

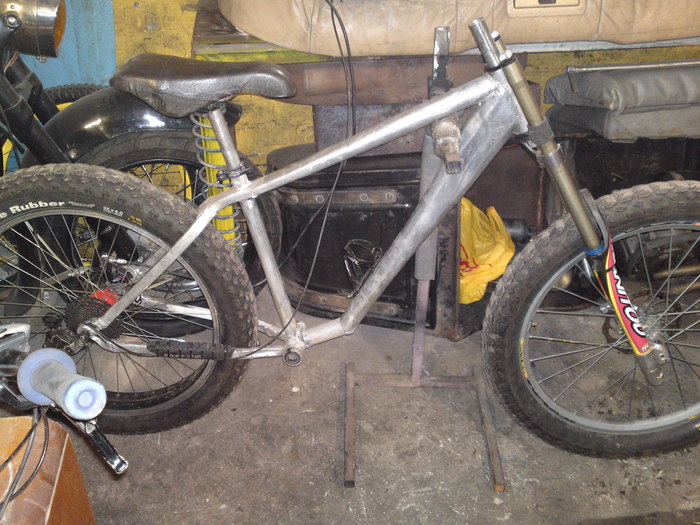

Эта геометрия мне тоже не понравилась, поэтому остановился на промежуточном варианте

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

Думал ещё укорачивать перья, но испытания показали что велосипед едет в сёрфе очень непринуждённо и стабильно. Ему просто не надо мешать.

Я в трюках полный ноль, но сходу проехал в сёрфе метров 10-15, ещё и с бензопилой в рюкзаке.

(Сёрф-простой трюк с переносом своего веса назад так, чтобы велосипед ехал на заднем колесе исключительно за счёт баланса)

Теперь немного о навеске, точнее о самом интересном:

Вилка пока стоит Маниту Ансвер карбон, ибо не считая двух моих Мурзиков это вилка с самым большим грязевым зазором, что у меня валялась без дела.

Пока ищем что-то небольшое и перевёрнутого типа, например Shiver SC или похожие вилки.

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

Тогда можно будет перейти и на обода пошире.

Задний обод я когда-то сам сварил, но шов я вам не покажу, потому что я на нём варить учился:)

Раму делал под втулку 150х12, ибо дёшево и распространённо.

Шатуны установлены РФ Диаблус под 100мм каретку, т.к. они очень прочные, а стоят как самые говняные шатуны для фэтбайка.

Перекидка Сеинт м800. Крепится сразу к оси, её невозможно сломать и несмотря на заявленные 8ск переключает все 10

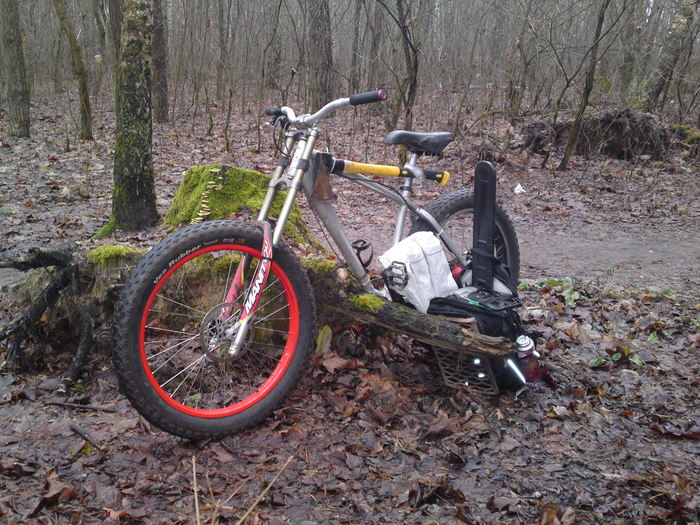

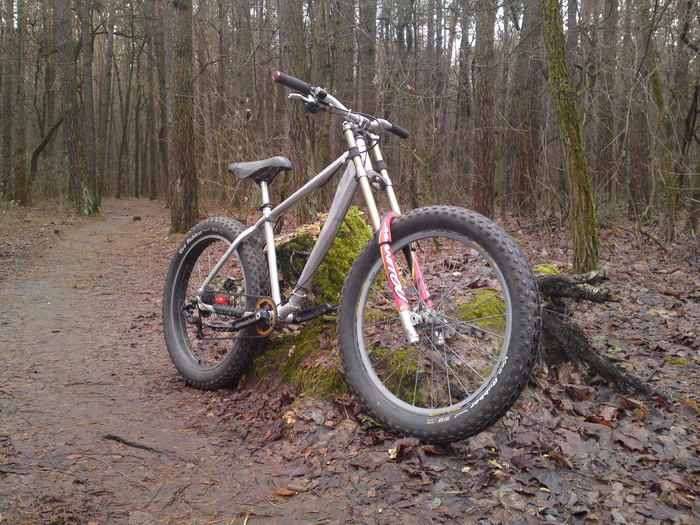

Вес получился около 14 кг. И это самый лёгкий фэт в городе, лол:)

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

К сожалению как только он был собран, у нас появился недостаток снега, поэтому полноценно испытать пока не получится. Будет снег-будет и нормальный обзор на этот велик.

Но предвидя такое западло я заснял испытания на прочность. Как видите этот гомункул способен держать очень легкий фрирайд с недолётами и перелётами в плоскач.

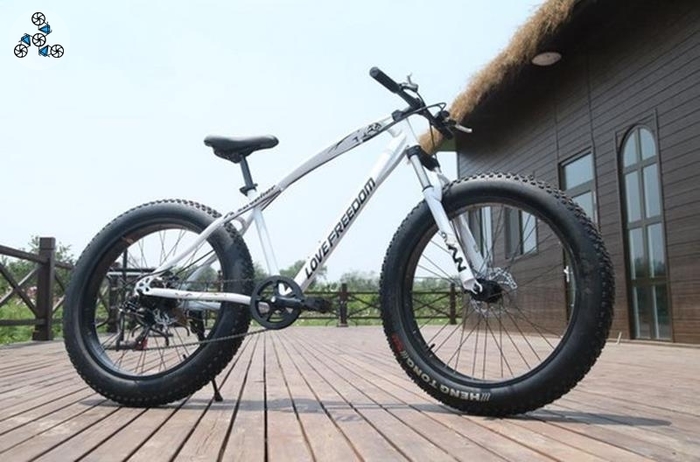

Бюджет всего этого бомж-кастома вышел около 500 баксов. Многие скажут что можно было не ебатся и купить новый велик в магазине. Ага, можно.

Как сделать фетбайк из ашана Велосипед, Своими руками, Мат, Мат, Видео, Длиннопост

Вот только он на 4(!!!) кило тяжелей и будет сыпаться почти сразу, т.к. собран из самого говна.

Ну а про комфорт и прыжки на нём можно даже не говорить.

Вот такие дела. Критикуйте, обсирайте:)

Показать полностью 13 1
59

Как распилить раму пополам, сварить обратно и радоваться жизни

Привет всем. Насколько я знаю, нашему народу нравятся истории о недоломках. Посты от автоэкспертов с авторасчленёнкой и ремонтом железа после рукожопов не дадут соврать.

Поведаю и я свою, очередную, два в одном: и распил, и после рукожопов.

Сейчас готовый велосипед выглядит так. Если кому интересно, какая жесть и превозмогание были до этого-велком под кат.

Как распилить раму пополам, сварить обратно и радоваться жизни Рукожоп, Сварка, Велосипед, Мат, Мат, Мат, Мат, Видео, Длиннопост

Наш пациент- Лапьер 920 ДХ. Лапьер-это такая мажорная французская фирма по производству велосипедов. 920- это в своё время топовая их модель для даунхилла.

Даунхилл-ну это просто, если вы увидели велосипедиста, который несётся с горы с дикой скоростью по таким ухабам, что и пешком можно ноги сломать, вылетая с огромных трамплинов, а потом как навернётся, да как уебётся об сосенку- вот это и есть даунхилл.

Почему же я её распилил? Ну, начнём с начала.

А начиналось всё неплохо, я как обычно мониторил барахолку с целью куда бы проебать свои кровные, и тут я увидел ЭТО

Как распилить раму пополам, сварить обратно и радоваться жизни Рукожоп, Сварка, Велосипед, Мат, Мат, Мат, Мат, Видео, Длиннопост

Дизайн у этой рамы просто охуенен, буд-то Giant Glory на максималочках. Это был 920-й Лапьер предыдущего поколения. Более новый, актуального поколения я не даже не рассматривал т.к. уродливей раму ещё надо поискать (на мой вкус). Ладно она стрёмная как старый Giant Faith, но блин, она ещё и тонкая как анорексичка после голодовки. (подробней чем она мне не понравилась описано в видео, в пост не влезает, сорян)

Как распилить раму пополам, сварить обратно и радоваться жизни Рукожоп, Сварка, Велосипед, Мат, Мат, Мат, Мат, Видео, Длиннопост

Короче выбор я остановил на этом поколении. Рама была до этого варена, и я совершил самую главную ошибку: я купил её. Продавец утверждал, что на данный момент всё норм, заварена трещина на каретке и ещё есть заварка между трубами, но это самодеятельность сварщика,

и трещины там не было. Ага, все они так говорят, когда хотят получить ваши денежки.

Ещё он сказал, что это не первый сварщик в жизни этой рамы, так что я почувствовал себя женихом Саши Грей. Как оказалось оба этих сварщика были рукожопами.

Поэтому cовет: никогда не покупайте то, что ремонтировалось рукожопами.

Никогда!
Как распилить раму пополам, сварить обратно и радоваться жизни Рукожоп, Сварка, Велосипед, Мат, Мат, Мат, Мат, Видео, Длиннопост

Мой внутренний маленький еврей был в ярости:

Рома, нахуй ты делаешь мне нервы? Да сколько можно покупать недоломки?

Как ты заебал, у тебя же есть нормальный велосипед.

Который кстати оказался по всем параметрам лучше. Кроме веса конечно, но кого это ебёт, 6 кг раму хрен сломаешь. Хода подвески у него больше, стакан 1.5, а ещё и он длиннее Лапьера. При

той-же ростовке.

Как распилить раму пополам, сварить обратно и радоваться жизни Рукожоп, Сварка, Велосипед, Мат, Мат, Мат, Мат, Видео, Длиннопост

И тут я посмотрел фото велосипедов на этой раме. И охуел ещё больше. Рама-то красивая, но весь велосипед выглядит как сутулая собака. И стал я думать думу тяжкую, как на такой табуретке ездить. Худшей геометрии я в жизни не видел. Даже мой старинный

Джаинт ДХ Тим 2000-х годов стал казаться ультрасовременным на его фоне. И пришел я к мысли, что рама с такой колхозом не продаваема, свою цену она никогда не отобьёт, а значит надо кастомайзить. Короче я психанул и распилил её нахуй!

Как распилить раму пополам, сварить обратно и радоваться жизни Рукожоп, Сварка, Велосипед, Мат, Мат, Мат, Мат, Видео, Длиннопост

После добавления пары сантиметров где надо получилось неплохо:

немножечко длиннее чем Треск Сешн 10, немножечко агрессивней угол рулевой, короче всё немножечко веселей и даже крепче чем с завода.

Как распилить раму пополам, сварить обратно и радоваться жизни Рукожоп, Сварка, Велосипед, Мат, Мат, Мат, Мат, Видео, Длиннопост

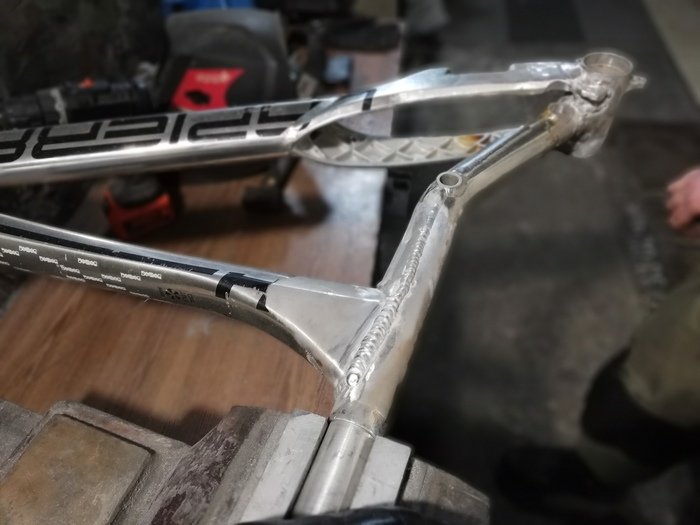

К тому времени я уже немножечко набил руку об аргонную сварку, закрылся в гараже и просто получал удовольствие от проделанной работы.
