Peugeot 206 STOP ABS AIRBAG
Всем привет уважаемые мои подписчики и коллеги. Как всегда рассказываю об интересных случаях с автомобилями которые у меня были в ремонте. Сегодня речь пойдет про автомобиль Peugeot 206 2001 года выпуска. Этот автомобиль приехал ко мне с неисправностью такого рода. Горит ABS AIRBAG ручник и моргает лампа STOP и не работает спидометр. Для диагностики буду использовать сначала DIAGBOX. Подключаем к автомобилю. Выбираем Peugeot 206 проводим тест по блокам:
У нас есть ошибка связи с ABS и Компьютером впрыска. Автомобиль запускается и передвигается. Уточняю этот момент потому что есть автомобили Peugeot на которых Can идет транзитом через блока ABS. Но сейчас не об этом. В блоке управления BSI - блок кузовной электроники висит ошибка, что нет связи с блоком ABS. Попытки подключения к данному блоку не дали никаких результатов. В блоке AIRBAG тоже висит ошибка о неправильной скорости авто.
Пробую подключиться через LAUNCH EASYDIAG 2.0 выбираю автоматическое сканирование и подтягивается вин номер выбираю блок ABS, но подключения снова нет. Приступаем к проверке цепей питания и диагностической линии.
Нашел распиновку блока ABS и проверяю питание и массы под нагрузкой через контрольку.
Питание и массы в норме. Так же при проверке питания на к-линии все отлично. На всякий случай вызваниваю ее до диагностического разъема и там тоже все хорошо. Прихожу к логическому заключению, что блок ABS не выходит связь и вижу неисправность именно в нем. Заказываю б.у блок ставлю его на автомобиль, а подключения снова нет. И тут начинается самое интересное. Изучаю электросхемы. В блоке BSI висит ошибка, что нет связи с блоком ABS значит они должны как-то общаться с друг другом. Все электросхемы указывают что пины 15 и 16 идут в приборную панель. Но при проверке на приборной панели CAN шина а на блоке ABS на этих пинах сигнал иной.
Беру кабель трекер и начинаю искать куда уходят провода. Понимая, что BSI ругается на связь иду к нему и действительно 2 провода уходят туда. Вижу, что на BSI и на ЭБУ двигателя подписи маркером. Ага думаю меняли и поменяли не на то. Снимаю BSI вижу, что лазили в eeprom. Трачу кучу, как потом оказалось ненужного времени на поиски правильного BSI и оставив эту затею
понимаю, что нужно найти обязательно схему правильную. Путем долгих поисков я нахожу то, что мне надо.
Наконец-то схема совпала с моими проверками, но толку это много не прибавило ведь провода целые и на них есть какой то прямоугольный сигнал. А теперь по поводу того какие есть пежо 206. Их есть несколько видов Peugeot 206 Peugeot 206 MUX и Peugeot 206+. Я не знал, чем они отличаются и путем поиска информации я понял, что у меня Peugeot 206 MUX. Отличия от 206:
Слева Peugeot 206 обычный, а слева Peugeot 206 MUX. Что как выяснилось означает мультиплексный. Ну как же так, когда я подключался LAUNCH он автоматическим поиском выбрал мне 206. Ладно я в Diagbox мог ошибиться там я сам выбирал. Ну это все лирическое отступление. Я беру LAUNCH и через ручной выбор выбираю 206 MUX. Мне все равно говорят, что это просто 206. Я уже ничему не верю и начинаю сам проверять. Захожу выбор блоков и там есть два выбора:
Так как я знаю, что у меня стоит блок ABS TEVES MK20 я выбираю его и..... с легкостью подключаюсь к блоку ABS. Пробую проделать тот же путь с DIAGBOX и там тоже все отлично. Ну как говориться результат есть, а проблема так и не ушла. Начинаю проверять кодировки BSI. Захожу в телекодирование и проверяю в конфигурации наличие блока ABS.
ABS присутствует все нормально. Но почему же тогда нет связи. Начинаю копаться во всех функциях и нахожу вот такой вот пункт в панели опции клиента.

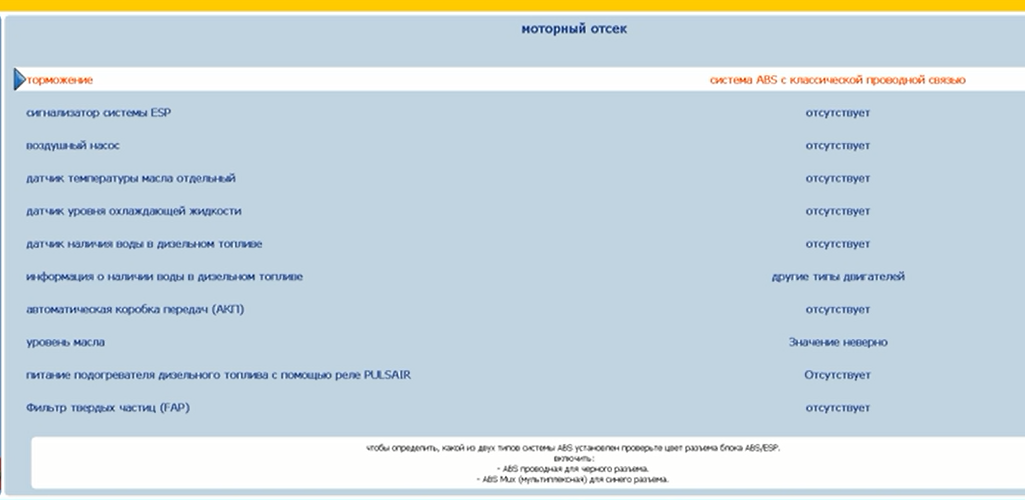

Вроде все понятно. У меня машина мультиплексированная система ABS мультиплексированная. Но для такого как я есть подпись внизу в которой написано, что:
С черным разъемом это проводная связь, с синим это мультиплексированная. Так у меня то черный разъем начинаю выбирать другой. Но так такого нет, начинаю подбирать и выбираю пункт теплексированая MUX.
И после того как произвожу кодирование, и как вы думаете как теперь этот пункт подписан.
Конечно же, сразу написать такой длинный текст было лень, но да ладно. Запускаем двигатель и все индикаторы неисправности тухнут. Я потратил столько времени на поиск схем, поиск отличий проверку питаний поиск правильного bsi, а проблема была всего лишь в неправильной конфигурации. Но я же ее проверял и был уверен, что все выбрано правильно. В итоге бесценный опыт, который я передаю вам мои дорогие подписчики и читатели. Надеюсь вам было интересно. Как обычно хвала и критика в комментариях.
