Доброго времени суток, уважаемые Пикабушники:)

Как главный магос, кузницы титанов в Санкт-Петербурге спешу поделиться с вами секретами, а так же нюансами печати титанов. Да будет на то воля нашего Императора, и его благословение (уж мы то в России знаем, кто настоящий и бессменный император;)

Все началось еще зимой, когда моя благоверная подарила мне то, о чем я давно мечтал, а точнее 3D принтер. (Спасибо тебе, я тебя очень люблю)

3 Года с момента появления 3D принтеров я терпеливо ждал, когда цена на покупку станет вменяемой, качество печати приемлемым, а габариты позволят установить принтер на письменном столе или рядом с ним.

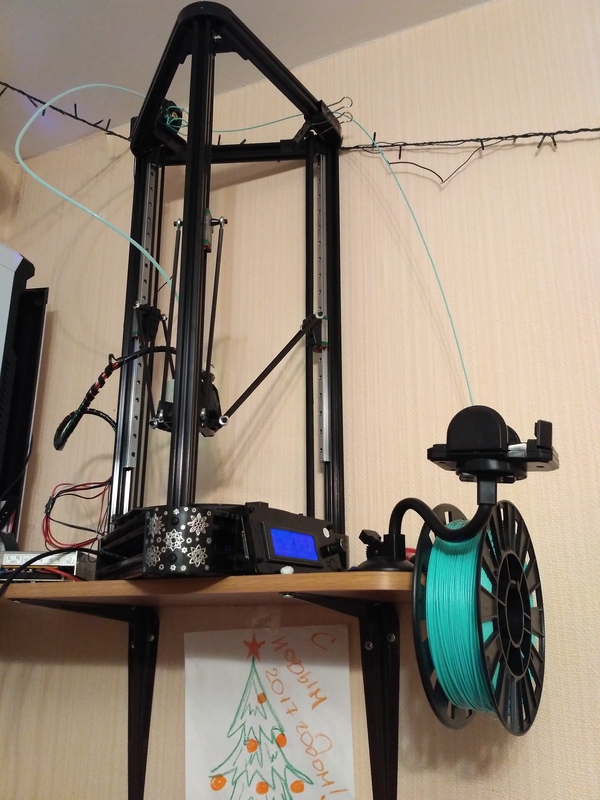

И вот появились китайские дельта принтеры (модель D1 - по модели его можно найти на али):

На фото, как вы могли догадаться, мой принтер, справа от него катушка с пластиком, которая держится на длиннющем саморезе, вкрученном непосредственно в полку. Держится прекрасно, но оставляет царапины на внутренней части катушки - что меня ни капельки не парит. Над катушкой установлена платформа для веб камеры, так как иногда, по настроению транслирую процесс печати на ютуб, а слева расположился блок питания.

Сам принтер стоил 25к рублей.

1 Катушка ABS пластика - 400-500р.

1 Катушка PLA - 1000-2000р (Дорого блин)

Принтер приходит полностью разобранным, до винтика. Но надо отдать должное китайцам, упаковка такая, что раздавить можно только трактором и хоть Почта России и пыталась попортить посылку, зачем-то проковыряв в коробке кучу дыр, у них это не вышло.

На сборку и настройку принтера у меня ушла одна неделя, правда всю эту неделю, я ел, спал и в общем-то жил возле принтера. Самое сложное в сборке и настройке - это калибровка, так как встроенная калибровка попросту не работает, но наши умельцы уже написали программку для авто калибровки и выложили ее в группу vk. (группу тоже можно найти по модели, производителя писать не буду - ибо реклама).

Что пришлось доделывать в самом принтере:

1)Датчик авто калибровки - пришлось напечатать прищепку для него, оторвать у датчика язычек и перепаять контакты на нем, что бы он срабатывал при нажатии. На печатающую головку данный датчик я одеваю только на время калибровки, при печати он снимается.

После калибровки необходимо вручную выставить ноль по высоте.

2)Скотч тоже не просто так, а частично закрывает поток воздуха попадающий на сопло и на стол. При печати пластиком PLA - скотч там не нужен, а вот при печати ABS - очень даже, так как меньше охлаждается стол и меньше процент брака, это постоянная игра в кошки мышки с температурой - что бы не повредить принтер и получить хорошую печатную модель.

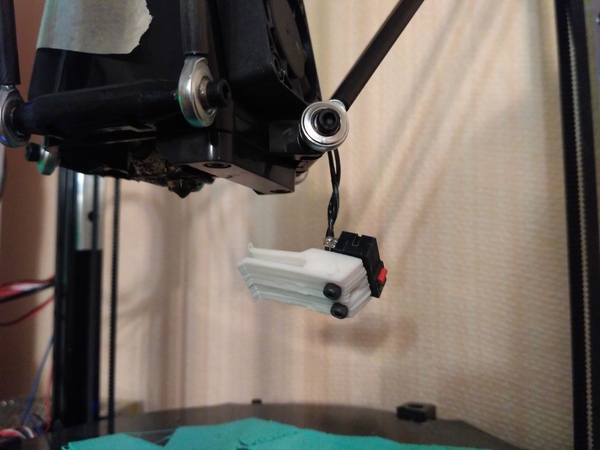

Датчик на прищепке:

Теперь немного о пластике (в сети много инфы, но она расплывчата и не всегда понятна):

PLA - сделан из кукурузы, срок службы 3-5 лет (тут многое зависит от условий эксплуатации), низкая прочность, очень легко печатать, не пахнет при печати, не требует подогрева стола (детали не загибаются и не отлипают от стола), дорогой. Температура печати - 200 с

ABS - дар природных ископаемых, срок службы - явно больше человеческого (over 100лет), высокая прочность, очень сложно печатать, воняет при печати, подогрев стола обязателен 115-120 с (без подогрева - ничего не выйдет, детали будут загибаться и убегать со стола, скатываясь в непрезентабельные говнямбы) Температура печати ! 258 с (близко к критической, еще 10-20 градусов и расплавится крепление экструдера). Дешевый.

Что бы деталь еще лучше держалась на столе при печати советую выбирать опцию "плот" (Raft), тогда принтер сначала печатает платформу в 3 слоя, а уже на ней саму деталь.

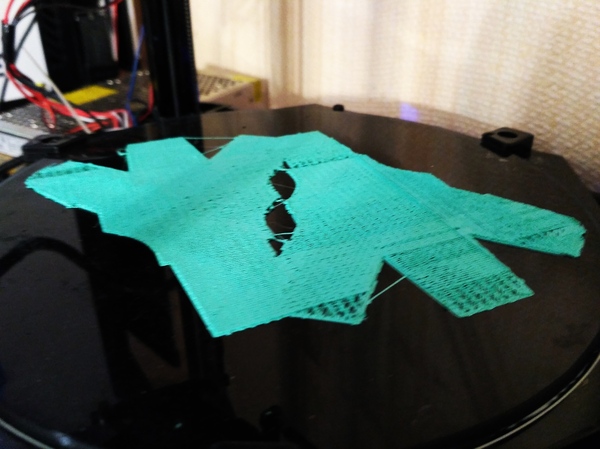

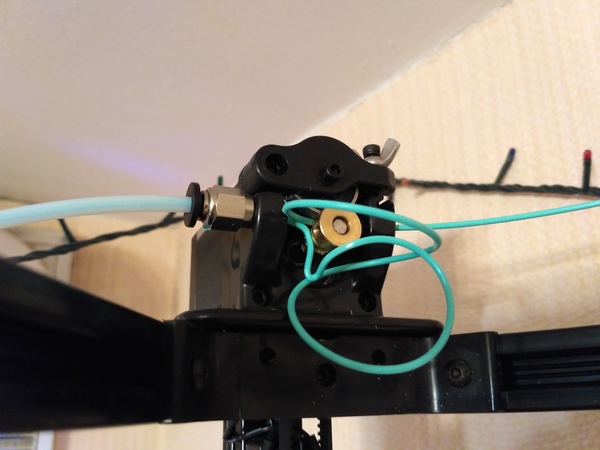

Так же важна скорость печати - ABS может просто не успевать плавится в экструдере и тогда мы получим вот это (а так может и всю катушку испоганить, если вовремя не заметить):

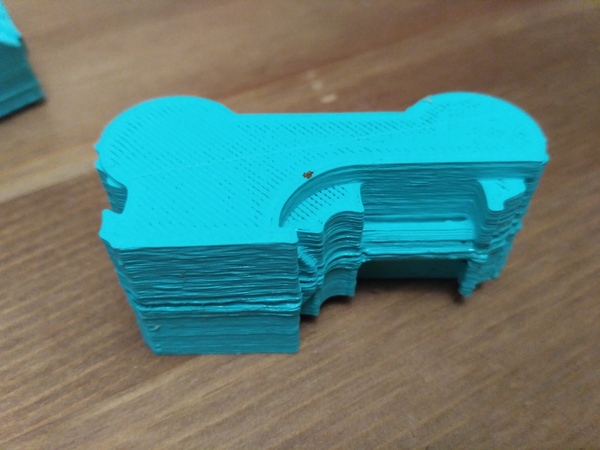

Не допечатанные ноги, коим уже не суждено нести свет императора к далеким звездам, так как продолжить процесс прерванной печати нельзя и все приходится начинать сначала:

Для серьезной печати была выбрана модель Titan Warhound с известного сайта (их всего 2-3 - по слову Titan - найдете модель), и начат процесс печати.

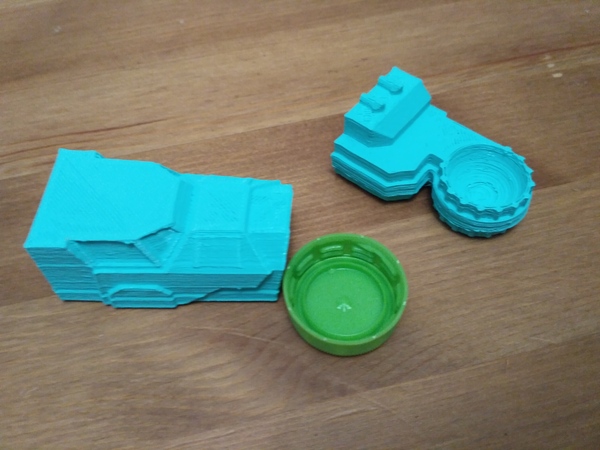

На фото голова титана и плечо (крышка для масштаба):

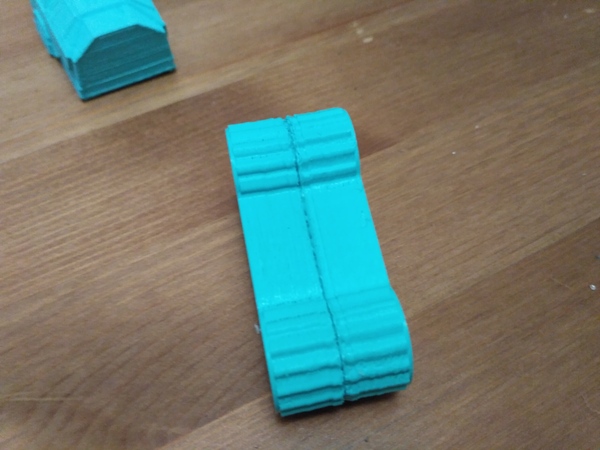

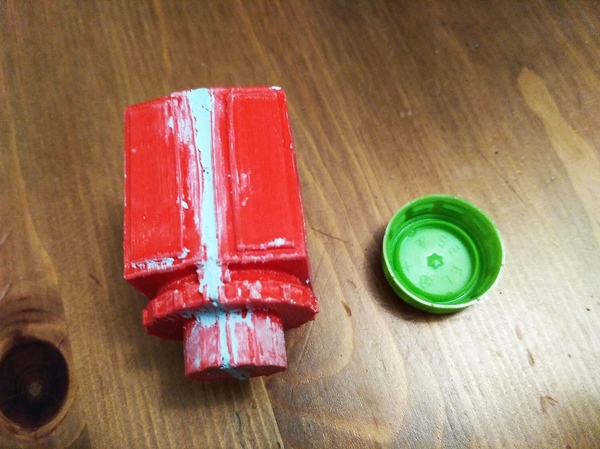

Многие детали состояли из двух половинок, впоследствии склеенных вместе (клей - момент гель универсальный):

Даже легкий сквозняк влияет на геометрию детали и уголки загибаются к верху, такие косяки я замазывал холодной сваркой, а потом шлифовал наждачной бумагой и напильниками (маленькими такими).

Всего печать заняла у меня неделю, но при этом - чистой печати было приблизительно 25 часов. Пластика ушла почти целая катушка ABS (800 грамм). Детали я печатал группами по нескольку штук, группируя их на виртуальном столе в слайсере Cura (программа для печати на 3D принтерах).

Поддержки я не использовал, так как они сильно портят качество, те же детали, что нельзя напечатать без поддержек - я резал в редакторе и печатал половинками.

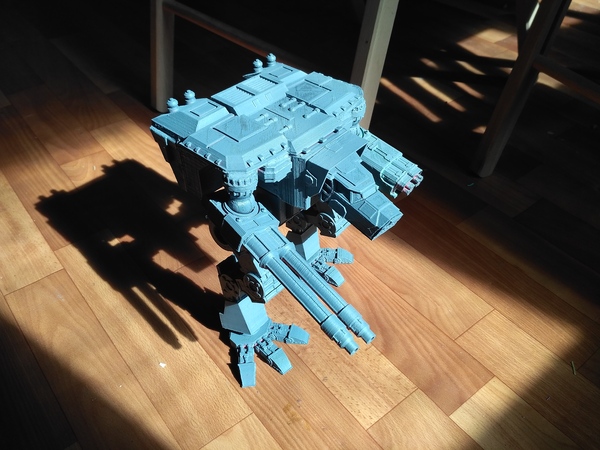

После сборки модели, я покрыл ее серым акриловым грунтом в 2 слоя.

На самом деле он красный:

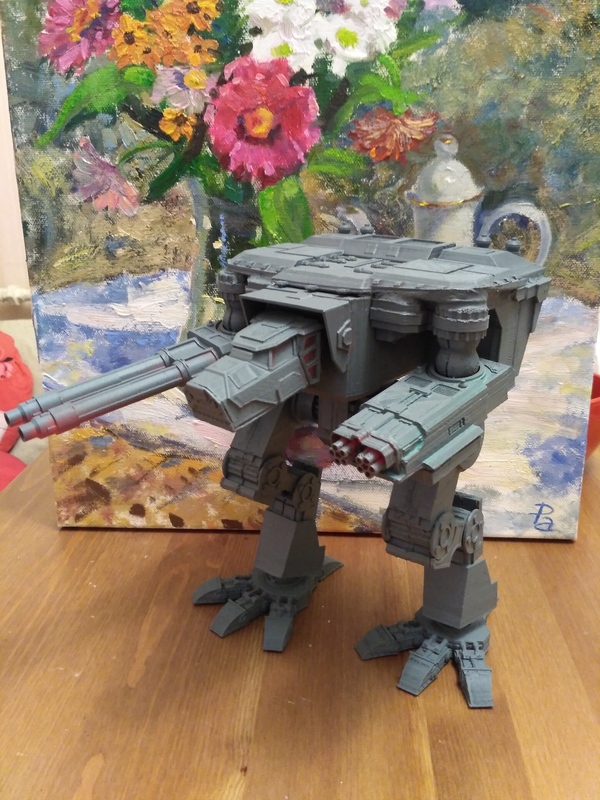

Цветочный фон (Пушки до конца не прокрашены и снизу еще виден изначальный цвет):

Модель - высота 24 см - подходит для настольной игры.

Пушки на неодимовых магнитах (можно снять), на фото слева - "турболазер", справа - "Вулкан мегаболтер"

Пост вышел очень большим, но я уверен у вас останутся вопросы, так что на них попробую ответить в комментах, а если их будет слишком много, сделаю дополнительный пост.

Да пребудет с вами милость Императора.
