29

Форум электромонтажников часть 2. Полезное.

Продолжаем, начало тут: https://pikabu.ru/story/forum_yelektromontazhnikov_chast_1_6...

Сегодня расскажу, что для себя интересного узнал и, думаю, многим тоже будет интересно.
Первое это то, что АВВ прикладывает большие усилия для обучения различных масс основам электромонтажной стези. Вполне естественно, что базой выступает оборудование АВВ, но, согласитесь, было бы странно наоборот. И самым доступным видом обучения является "онлайн".

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

Много информации на различных вебинарах, их записях в сети.
В соцсетях АВВ также присутствует.

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

Интересно, что АВВ проводит конкурс Электромонтажник года, главный приз в котором - отечественный автомобиль.
Участвовать в нем может любой. Вся информация на сайте электромонтажник.рф

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

Раньше не слышал об этом конкурсе, теперь просмотрю.

Далее повествовали по линейкам оборудования АВВ для низковольтного распределения. Смотрим картинки:

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

Самая популярная линейка - Compact Home, отличить которую можно по наличию буквы H в названиях автоматов, УЗО, дифов и выключателей нагрузки: SH, FH, DSH, SHD.

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

В целом функционала этой линейки достаточно для бытовых нужд, но по стоимости эти устройства сложно конкурируют с китайскими производителями и АВВ разрабатывает новую линейку эконом класса Basic M.

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

Эти устройства имеют ещё больше урезанную номенклатуру и функционал, но меньшую стоимость.

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

При этом, как гарантирует АВВ, производство осталось европейским.
Вот информация по местам расположения производств:

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

Как видно, все производства сосредоточены в Европе.
Примечательно, что основное производство расположено в Германии на заводе Stotz-kontakt.

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

УЗО и дифавтоматы - итальянские.

Форум электромонтажников часть 2. Полезное. Abb, Электромонтаж, Форум, Длиннопост

Далее рассказывали конкретно про каждую линейку устройств, а также про щиты.
Если интересно, пишите в комментариях, расскажу.
Всем хорошего дня и скорейшего начала лета!!!
Ну и бобров))

Показать полностью 9
38

Форум электромонтажников. Часть 1.

Начинаю рассказывать, что было на форуме (https://pikabu.ru/story/forum_yelektromontazhnikov_avv_i_yet...).
Т.к. информации много, то будет несколько постов по тематикам.
Сразу скажу, что те, кто знает наизусть каталоги АВВ, будет неинтересно, т.к. в основном был обзор продукции. Понятно, что это больше рекламное мероприятие, но формат живой и удалось позадавать насущные вопросы.

Итак, начну с общих моментов, а на интересных вещах буду останавливаться подробнее.

Проходило мероприятие в учебном центре АВВ (Москва, м. Текстильщики):

Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост
Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост

Место достаточно интересное, т.к. известно, что европейцы вкладываются в обучение, безопасность и охрану труда, т.е. в фундаментальные материи. О чем собственно в стратегии компании написано.

Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост

Много учебных классов с "живой" материальной базой:

Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост
Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост
Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост

Немного экспонатов для монументальности:

Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост
Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост
Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост
Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост

Многие вещи обывателю неведомы, но они составляют львиную долю продукции АВВ.

Но попадался и эксклюзив...

Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост

Ну и без котоламп никуда.
Хотя и тут им найдено полезное применение (кот отсутствует для безопасности, т.к. есть пирожки с мясом):

Форум электромонтажников. Часть 1. Форум, Электромонтаж, Abb, Длиннопост

ПС: фотографировал, как положено, на пассатижи, но доработал напильником.

Продолжение следует...

Показать полностью 12
25

Форум электромонтажников АВВ и ЭТМ. Прямой эфир.

Всем доброго утра. Сегодня проходит форум электромонтажников, на который меня пригласили из компании ЭТМ. Что успею зафиксировать, готов с вами любезно поделиться.

Форум электромонтажников АВВ и ЭТМ. Прямой эфир. Электромонтаж, Форум, Abb, Etm

Обещают рассказать что-то новое. Заманивают в учебный центр АВВ, на базе которого проходит мероприятие (Технополис Москва).

1101

Держатели WAGO

Многие знают и любят/ненавидят клеммники Ваго, но не многие знают, что ассортимент гораздо шире.
Вот решил попробовать держатели на дин-рейку, чем собственно и делюсь.
Поехали!

Для начала, где решил использовать:

Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г

Вот кучка проводов для питания групп освещения на импульсных реле.
Задумал я применить Ваго для коммутации.

Вот такие:

Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г

Просто оставить их болтаться было не фэншуй в дорогом щите, поэтому нашел в каталоге Ваго и заказал вот такие держатели:

Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г

Они прикольны тем, что подходят для всех видов клеммников серии 2273 за счёт изменения ширины держателя.

Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г

Выглядит неплохо.

Решено применять.

Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г

А вот такой же возле импульсных реле:

Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г
Держатели WAGO Wago, Щит, Электромонтаж, Держатель, Длиннопост, Пост 1 апреля 2019 г

Встал неплохо. Мне понравилось!
Тем более, что стоимость их от 30 руб. за штуку. Вполне доступно.
Рекомендую!

ПС: подписывайтесь, если интересно, что за щит будет))

Показать полностью 14
31

Какой измеритель сопротивления заземления и изоляции выбрать?

Всем доброго...

Встал вопрос в приобретении прибора для измерения сопротивления заземляющего устройства с функцией измерения сопротивления изоляции.

В связи с большим выбором на рынке, а также не меньшим разбросом цен, прошу совета или поделитесь опытом, какое устройство стоило бы приобрести.

Спектр использования ограничивается личными нуждами, т.е. редко. Качество измерения подойдет на уровне норма/ненорма. Сотые доли Ом не интересны.

Либо не стоит брать "все в одном" и остановиться на раздельных приборах, тогда какие смотреть: старые аналоговые или современные микропроцессорные?

214

Приключения электрика #2

Всем здравия!

Продолжаем об электрике, электромонтаже и многих других вещах.

Сейчас расскажу о продолжении подключения участка в СНТ, о котором писал в прошлый раз. (Начало было тут.)


Ввод на участок был оформлен следующим образом:

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Таким образом на участок у нас ушел бронированный медный кабель ВБШВ сечением 5х6 кв мм.

Кабель брали подешевле (ТУшный), поэтому сечение в нем было меньше 6 кв мм, но расчет был на это, т.к. нам для 15 кВт достаточно и 4 кв мм. Кому интересно, покупали на мельнице (41 км МКАД) у армян (интернет-магазин ЭЛВАТТ.РУ).

Итак, три фазы, N и PE c блока разделения PEN, также там броню заземлили, обжав стандартную перемычку для заземления элементов шкафа хомутом к броне:

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Идея дальнейшего распределения была следующей: завести на участок в уличный распределительный щит (УРЩ), выполнить там защиту и распределение в дом и на другие постройки. Выгодно решение было тем, что заказчик пока не знал, что еще может понадобиться подключать на участке в дальнейшем (начало стройки).

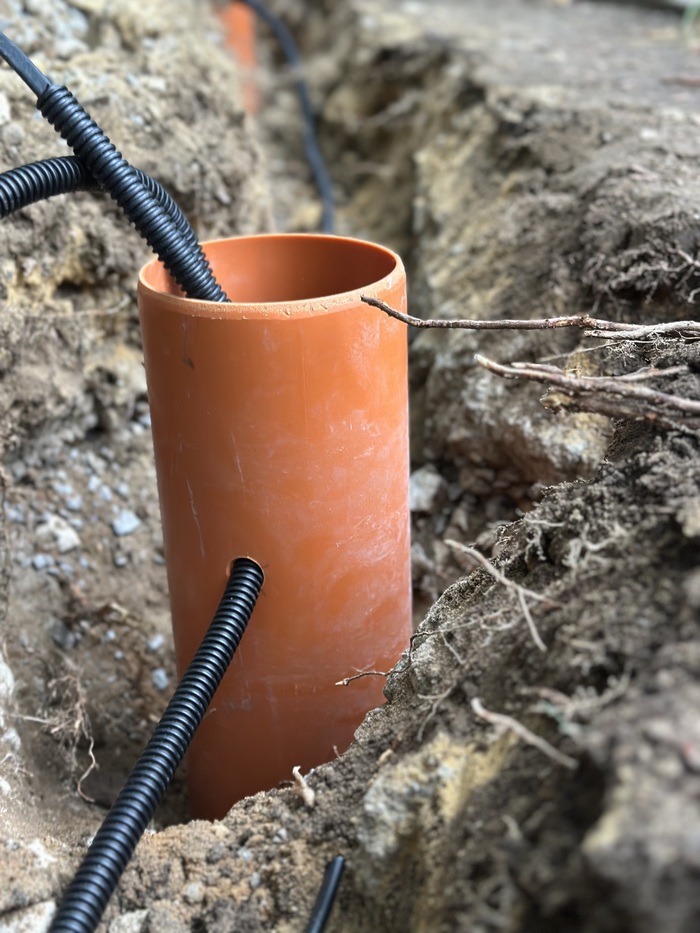

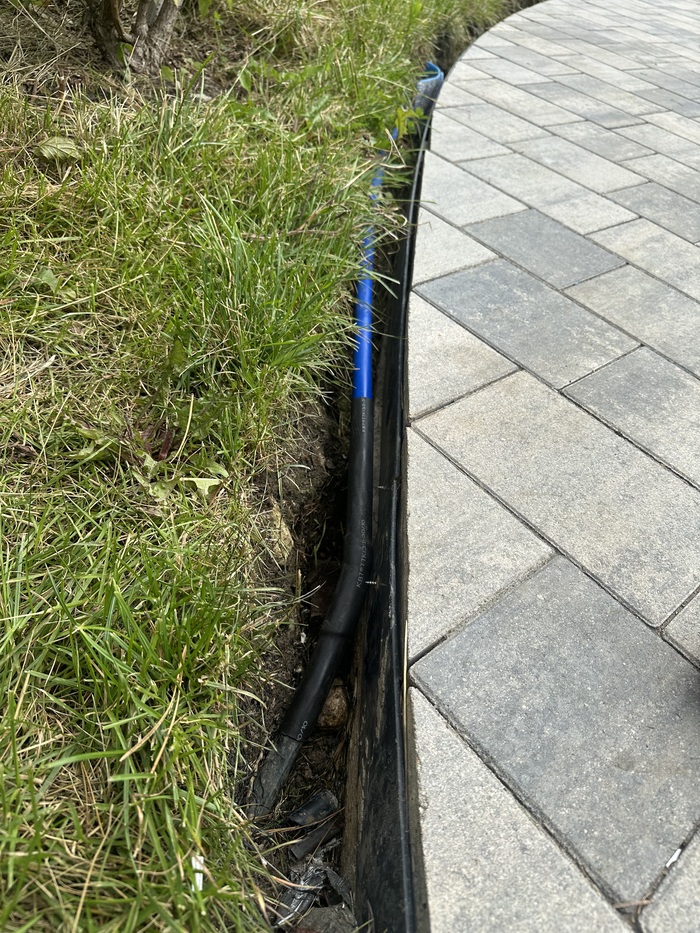

Кабель к УРЩ планируется завести подземным способом от места расположения щита учета (ЩУ на опоре).


Начали с проектирования:

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Собирать решил на базе уличного влагозащищенного корпуса распределительного щита от IEK ЩРн-2x24з-1 74 У2 IP54 PRO (Артикул: MKM11-N-2X24-54-Z-U):

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Удобно это решение тем, что в комплекте дин-рейки и защитные панели (пластроны), таким образом не нужно решать задачу прямого прикосновения к токопроводящим частям в УРЩ.


В процессе монтажа ничего особенного не потребовалось, за исключением вопроса закрепления кабелей, которые вводились снизу и своим весом выворачивали штатные резиновые сальники. Решили закреплением кабелей внутри щита.

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Быстро пробегусь по начинке (слева направо, сверху вниз):

-левая секция:

1. ABB SH203L C32 - общий вводной автомат.

2. ABB FH204 AC 40/0.3 - общее УЗО

3. HAGER SFT440 - переключатель вводов (СЕТЬ - ВЫКЛ - ГЕНЕРАТОР)

4. ABB OVR H T2-T3 3N 20-275 P QS - УЗИП

-правая секция:

1. УЗМ-51М - реле напряжения

2. ВН-32 1п 40А - для байпаса в случае неисправности реле напряжения

таких три комплекта (на каждую фазу)

3. ВН-32 3п 40А - рубильник для линии в дом

4. SH201L C25 - автомат для линии в сарай

5. Астро УЗО Ф1111 АС 16/0,01 - групповое УЗО для уличного освещения и розетки

6. SH201L C6 - автомат для линии прожектора

7. SH201L C16 - автомат для линии розетки


Теперь из интересного.
Особо внимательные увидели белую коробочку внизу - это распределительная влагозащищенная коробка, в которую я спрятал радиореле управления прожектором. Пришлось выносить наружу УРЩ, чтобы сигнал не гасился в металлическом корпусе. Дальность управления получилась около 50 метров. Удобно включать и выключать освещение участка с пульта. Комплект радиоуправления от Hite PRO использовал следующий:


1. Радиореле одноканальное:

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Пульт управления:

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Еще для внимательных - толстый белый провод слева в щите. Это еще неподключенная вилка для генератора. Её разместил слева на стенке щита. Модель выбрал  ССИ-523 32А 2Р+РЕ 220В IP44 MAGNUM ИЭК:

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Все работы были выполнены за 1 световой день. Стоимость материалов составила 35 тыс. руб.,  стоимость работы - 15.


Итог:

Приключения электрика #2 Уличный щит, Электричество, Электромонтаж, Резервирование, Молниезащита, Электрик, Длиннопост

Всем бобров.

Показать полностью 8
25

Приключения электрика #1

Привет всем моим подписчикам. Начинаю серию постов про выполненные мной работы. Пишу с целью рассказать интересующимся, как можно и нужно делать, обсуждения выполненных работ, консультаций в комментариях по обсуждаемой тематике.

Для особо одаренной публики, какой тут большинство, сообщаю, что вертел я многое на своем выступающем органе, готов очно обсудить возникающие у такой публики вопросы, но желания и времени стучать по клавишам и сыпать имеющимся бисером перед свиньями я не буду.

Это было вступление, теперь непосредственно к телу.

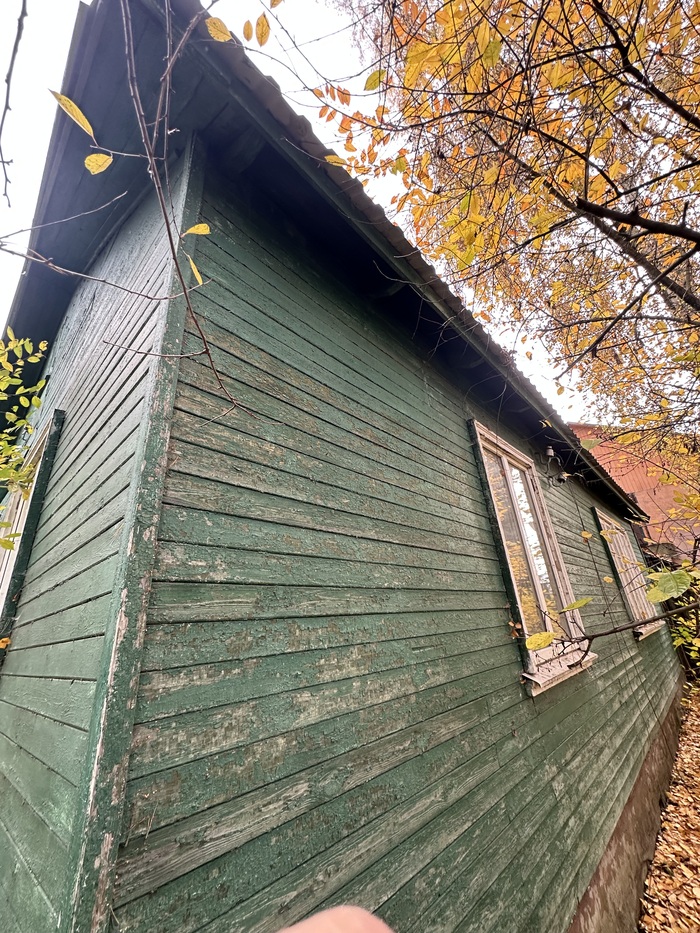

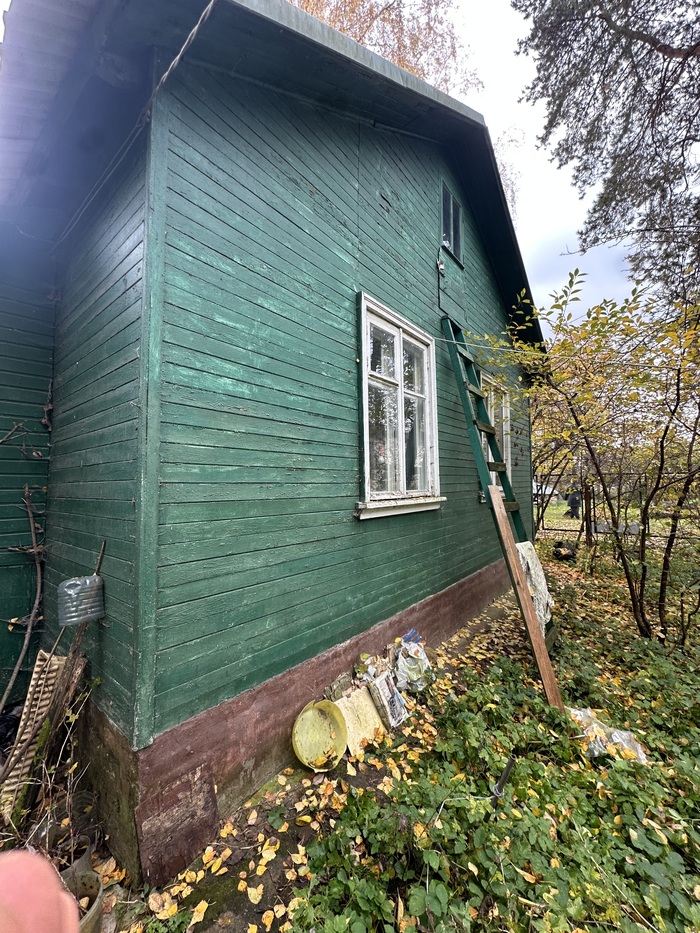

Задача стояла подключить вот такой домик в СНТ! (тема для отдельного поста) по ТУ для МОЭСК.

Приключения электрика #1 Электромонтаж, Длиннопост, Щиток, Подключение, Монтаж, Электричество

Кто подключался/ется понимает о чем речь, а для остальных описываю только технические подробности.

Итак, задача состояла в том, чтобы выполнить стандартные ТУ на 15 кВт, а также решить задачу по дальнейшему распределению электропитания на участке с возможность резервирования генератором, а также реализацией предложенной мною защиты.

Долго распинаться не буду...

Прикладываю фото выполненной работы с комментариями.



Щит учета.

Приключения электрика #1 Электромонтаж, Длиннопост, Щиток, Подключение, Монтаж, Электричество

Что тут:

1) крепеж самодельный, т.к. была необходимость вынести щит влево без выступа за габариты опоры (столба), т.к. проезд узкий и была вероятность ДТП автотранспорта с ЩУ, что могло привести к известным последствиям;

2) решено было при таком крепеже натянуть СИП между арматурой СИП на опоре и верхней крепежной планкой щита, дополнительно спрятав СИП в тяжелую гофру до входа в ящик ЩУ;

3) выход из ЩУ бронированным кабелем ВБШВ 5*6 (сечение по маркировке кабеля) тоже в тяжелой гофре и далее подземным способом в уличный распределительный щит (о нем расскажу в следующем посте);

4) с заземлением не стал морочиться и подключился проводом ПуГВ 1*16 к повторному заземлению опоры.


Смотрим далее:

Приключения электрика #1 Электромонтаж, Длиннопост, Щиток, Подключение, Монтаж, Электричество
Приключения электрика #1 Электромонтаж, Длиннопост, Щиток, Подключение, Монтаж, Электричество
Приключения электрика #1 Электромонтаж, Длиннопост, Щиток, Подключение, Монтаж, Электричество

В боксе под опечатку стоит ABB SH203L C25.

Снизу IEK ВН-32 40А.

Счетчик Меркурий 231 АТ-01 i

Распределительный блок проходной РБП-35 (1х35, 4х6 мм2) 125A (ANDELI) - это аналог TDM РБП-35, обзор которого можно почитать здесь.


Подробно о том, что на фото выше:

1) фазные жилы СИП с опоры в кофре на вход опечатываемого автомата;

2) нулевая жила СИП с маркировкой PEN - в РБП-35 снизу, а сверху она же (с маркировкой N) - в счетчик; сделано специально для особо дотошных олдскульных инспекторов МОЭСК;

3) заземление, корпус щита,  жилы N и PE (синяя и желто-зеленая) отходящего бронированного кабеля, а также его броня - все соединено на этом же РБП.

4) фазные жилы отходящего бронированного кабеля - в выключатель нагрузки ВН-32.


Вот очередной нормально реализованный щит учета.

Что было выполнено дальше, читайте в следующем посте (там будет уличный распределительный щит с импульсной защитой, защитой от скачков напряжения и "отгорания нуля", резервное питание от генератора).


ПС: вопрос, касающийся стоимости - материалы обошлись примерно в 6 тыс. руб.

Работы рассчитываются индивидуально, т.к. зависят от многих факторов, но в среднем это 10-15 тыс. руб.

ПС2: работы выполняли вчетвером, уложились в 8 часов (это включая работы, про которые я расскажу во втором посте).


Чао, всех обнимаю.

Показать полностью 4
