Брат попросил внедрить блютуз в старый усилитель Пионер (покупался в середине 90-х) Я не стал вскрывать аппарат, а сделал внешний плеер . Чуть модернизировал забугорный проект, чтобы флешка вставлялась более плотно. Питание от телефонной зарядки.

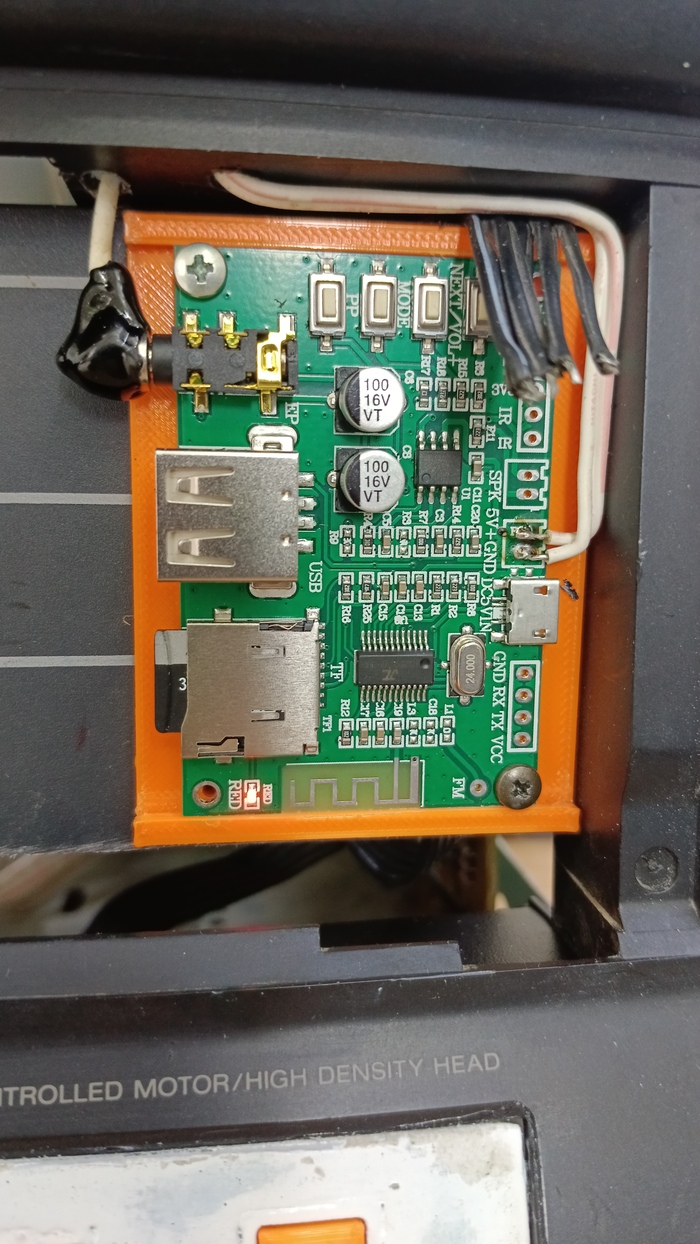

Модель, которая буквально ворвалась в нашу юность и подарила бурю эмоций и впечатлений. Легендарный японский аппарат, делался специально для нашей страны. Он проработал у меня пару лет и у него сгорела микросхема УНЧ. Заменить её в 90 было нечем, поэтому я полностью переделал весь усилитель мощности на отечественный аналог. По моему это была плата на базе К174УН20. Звук конечно уже не тот... Но аппарат проработал ещё лет 15, пока кассеты совсем не потеряли актуальность. И вот, он снова в строю! Основа - модуль блюпуп с колёсиком и широким диапазоном напряжения https://sl.aliexpress.ru/p?key=AOlBGL9 , стерео усилитель от телевизора (выпилил из основной платы) и два блока питания, родной от магнитофона и китайский. Может работать в качестве усилителя или колонок для ПК, AUX в нём работает. Зачем? Ну тут и память о школьных годах и приятное времяпровождение. Лично я получаю удовольствие от процесса создания таких гаджетов.
Блок питания с регулировкой выходного напряжения. Изначально 220 вольт поступает на адаптер ноутбука 19.5 вольт 3.5 Ампера (он внутри) затем на шим контроллер на 5 ампер (был на 3 Ампера, но не долго проработал, поэтому взял с запасом) Эти контроллеры широко распространены и на Али и на наших маркетплейсах. Сейчас стоит тот на котором большой радиатор и пишут типа 8 ампер. Им также можно заряжать любые аккумуляторы. Верхний индикатор это подача напряжения напрямую с адаптера ноутбука, соответственно для ремонта ноутбуков. Чёрные крутилки справа - напряжение и ток. В данный момент собрал для себя уже другой блок питания - с большИм диапазоном напряжения и тока. На вопрос "нах#я" отвечу сразу - красивый и необычный корпус, занимает мало места на столе, благодаря вертикальному исполнению, имеет удобную ручку для переноски и стильный дизайн. Предлагать мне купить готовый не стоит, электричество в проводах оно везде одинаковое.

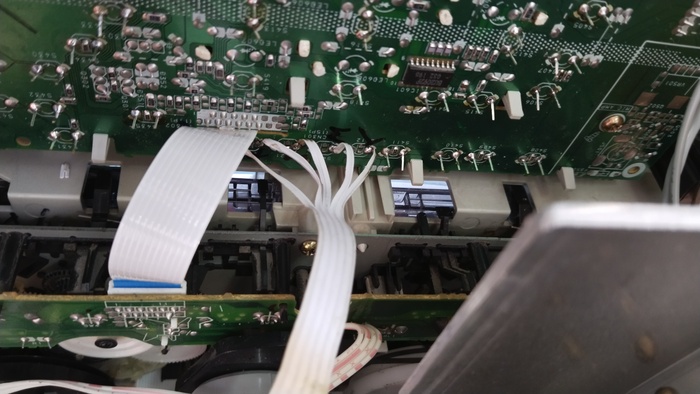

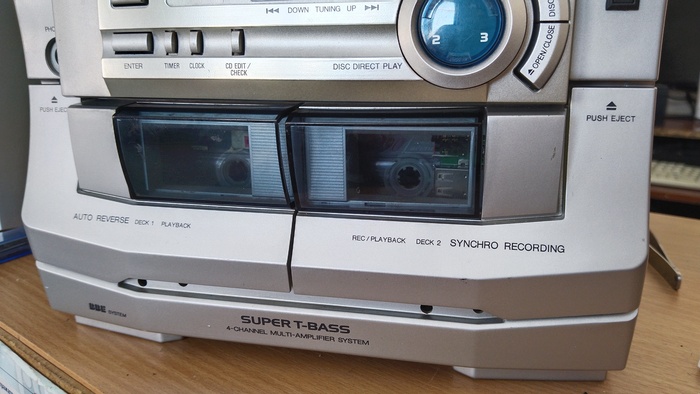

Очередной проект внедрения цифрового плеера в старый музыкальный центр Aiwa. Особенность этой работы в том, что на родные кнопки были установлены (приклеены) плоские малюсенькие кнопочки. Всего 5 штук. В режиме AUX эти кнопки никак не влияют на работу центра. (В других проектах кнопки управления - Play, Mode, переключение треков, приходилось обрезать от всей электроники центра). Таким образом центр полностью сохранил свой функционал. Компакт диски, кассета, радио всё работает. И вот теперь MP3 и блютуз добавился. Сначала сделал всё на одном плоском шлейфе, но пошёл фон по звуку. Пришлось переделывать звук на экранированный кабель. Таким образом сохранился внешний вид музыкального центра. Получается, что когда нажимаешь на кнопку Play в режиме mp3, то достаточно нажимать слегка. А когда в режиме диска или кассеты, то чуть сильнее - можно даже пальцем ощутить едва заметный двойной клик кнопки.
По "рекомендации" великих читателей моих постов (нет))) я теперь только свариваю аккумуляторы. Ни какой пайки. В этом проекте стояла задача разместить 5 АКБ и штатную китайскую BMS в длинном корпусе без переделки этой самой BMS. Решилось всё с помощью напечатанной на 3д принтере вставки. Причём, она идеально встала на своё место и не потребовала никакой дополнительной обработки. Вот , что значит сделать правильные замеры. Пластик PLA.
Установить смартфон было легко, а вот сделать так, чтобы экран можно было легко и просто включать и выключать, то тут пришлось повозиться. С внутренней стороны установил электромагнит от Кометы и серебристой кнопкой под смартфоном , через систему рычагов, нажимаешь на боковую кнопку блокировки смартфона.

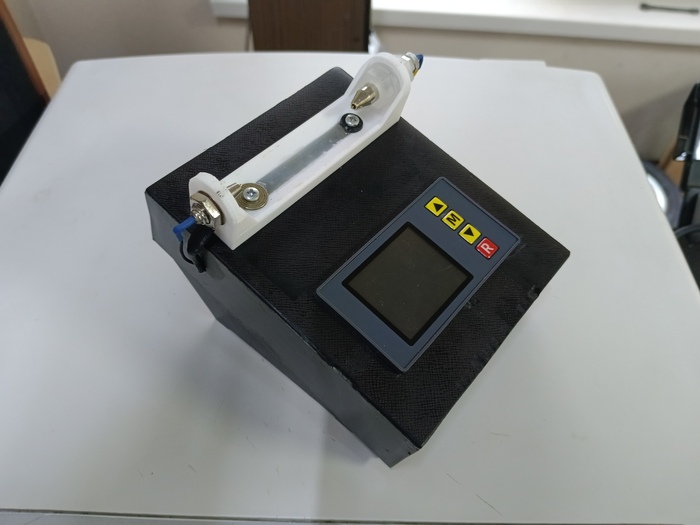

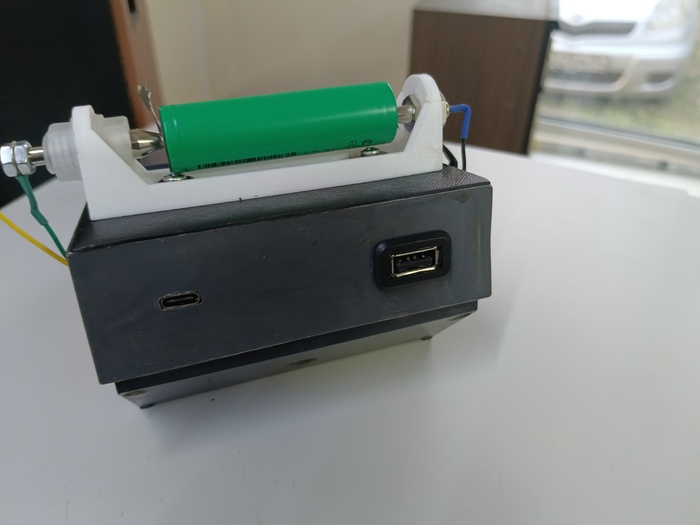

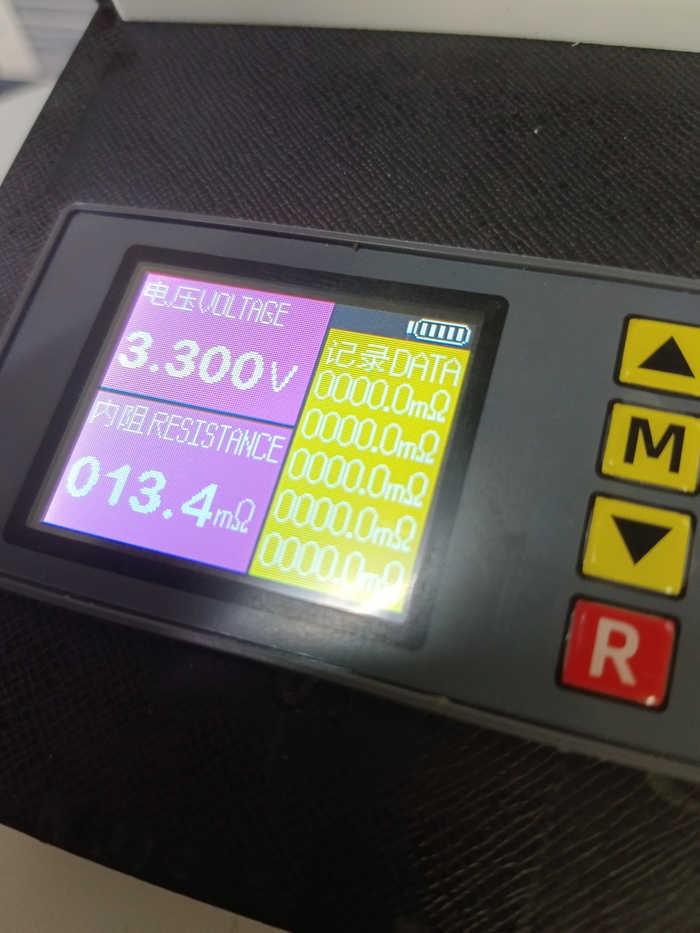

Собрал прибор для измерения сопротивления аккумуляторов. Ничего не печатал, взял готовый корпус и китайские запчасти. Внутри стоит модуль для работы от одной 18650. Удобно, но не долго))) примерно через месяц прибор стал показывать погоду. Придется менять...
Оригинальное решение, придуманное мною было задумано для того, чтобы спрятать USB флешку. Плавно сдвигаем крышку вправо и получаем доступ к цифровому плееру. ЗД печать и тут выручила меня. Сами салазки сделал из элементов ДВД плеера.
