VazaRuslan

Доброго времени суток.

Для нового станка решили пока ставить покупной шпиндель и покупную револьверку. У нее есть два плюса, через нее можно подавать сож, а так же ей не нужен подвод воздуха.

По шпинедлям из Китая есть опыт что они как правило без проблем работают 3-5 лет без обслуги в две смены, есть примеры и 7 лет если операторы толковые люди.

А вот по револьверкам именной этой модели hak 30050 информации я не нашел.

Поэтому было две цели чтобы ее разобрать, сделать реверс инжиниринг, а так же посмотреть ее качество и возможно заменить смазку.

Вывод, качество обработки червяка на троечку, следы легкой коррозии, шероховатость Ra 2.5  где то, может чуть меньше.

Зубчатый венец очень хорошо обработан, не придраться. почти...

Некоторые детали диска так же обработаны на отлично, зеркальные шлифованные поверхности и т.д.

Вывод по револьверке, пока что. Брать можно но надо мыть.

Реверс инжинирингом решили не заниматься, довольно много пар скольжения. А это высокая цена в обработке. На наш взгляд нашу револьверку до ума довести будет проще.

Кстати ближе к концу краткий обзор нашей револьверки, рисовали сами, но идею подсмотрели на картинках и форумах.

Напольные тиски сделать хотел еще как года два назад.

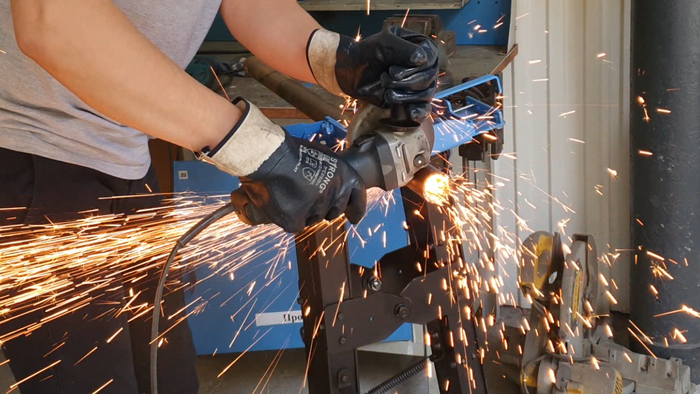

Если говорить строго, то самые классные напольные тиски те что с гидроцилиндром и не иначе. Т.к. мой вариант (нашел кстати в интернете) это зажал ногой деталь, держишь ногой и тут же работает УШМ. А гидравлические такие же тиски ногой накачал давление, закрепил деталь и все, деталь никуда не денется, можешь работать вокруг как хочешь. Особенно это важно для отрезных операций.

Как я говорил идея взята из интернета (кстати впервые задонатил деньги, 500 руб.), вариант ножных тисков из листового металла после лазерной резки, Но я свои тиски как мне кажется довел до ума, это полностью сборные тиски без сварки. Сварку люблю там где без нее ни как. Во многих случаях кстати можно избежать фрезерованных или сварных деталей если проявить смекалку при проектировании чего либо через лазерную резку.

В итоге получили кучу отверстий в которых нужно резать резьбу, это минус, но при сноровке и опыте это делается минут за 30 под любимую музычку. А еще метчики хорошие нужны, vernano или lmt tools  например, последние кстати не могу найти уже года три.
