Пост "Точка Надёжина" получил неожиданное продолжение.

Немного истории: В конце 1950-х гг. в мастерской О. И. Гурьева Н. Н. Надёжиным и В. М. Фромзелем был создан проект 9-этажного кирпичного «точечного» здания на 45 квартир. Дом-башня, созданный по заказу одного из первых в СССР ЖСК на Выборгской стороне, приобрёл большую популярность и вскоре был утверждён как типовой (1-528КП-40) и реализован во многих районах Ленинграда. Он стал одним из немногих серийных проектов, получивших своё неофициальное название — «точка Надёжина». Проект был отмечен публикациями в престижных зарубежных изданиях «L’architecture Francaise» и «The architectural Review» в 1964 и 1965 гг.

В середине января написал человек, назовём его А., и попросил до лета, сделать "Точку" в подарок для своей подруги, вставить её фото в нужное окно.

Т.к. у нас женой ночники это хобби, и делается по вечерам помимо основной работы, то такие сроки были самими удобоваримыми.

В процессе обговаривали покраску, окна и т.д. тут всплыло неожиданное и интересное!

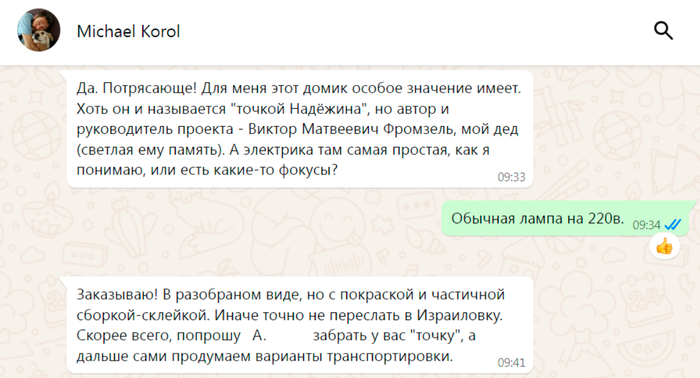

Другом заказчика оказался Михаил Король:

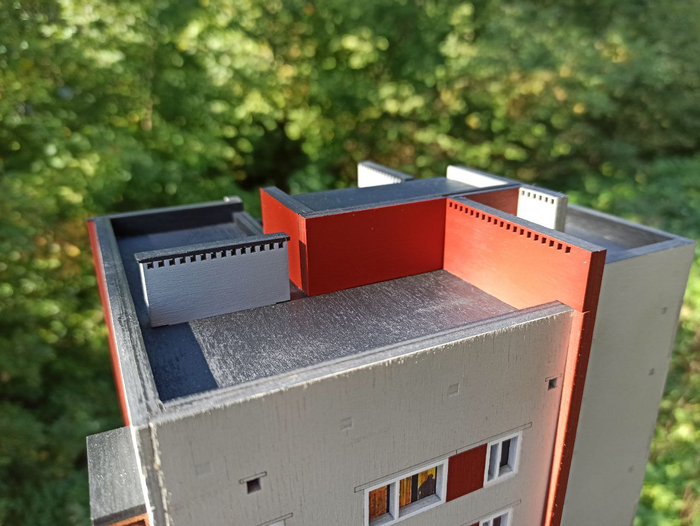

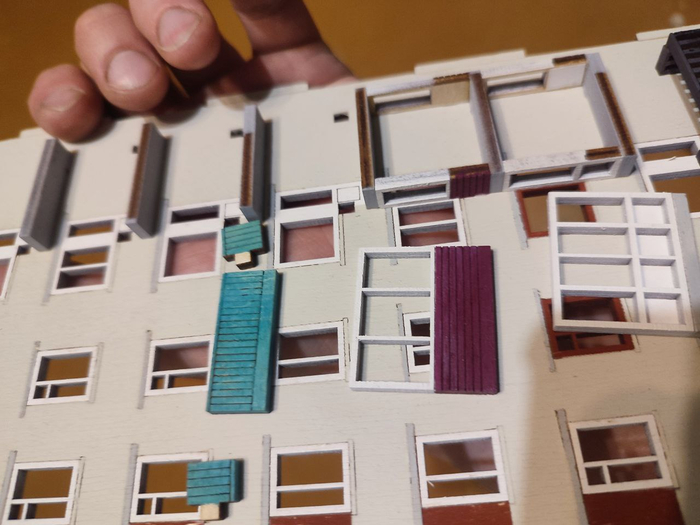

Дальше работу не спеша доделали, покрасили, склеили.

Ну а тридцатого апреля домик уехал в Питер.

Т.к. одаривание планировалось в конце июля, ночник пока был у А.

Он похвастался им своему другу, Михаилу, и далее уже списывались с Михаилом)

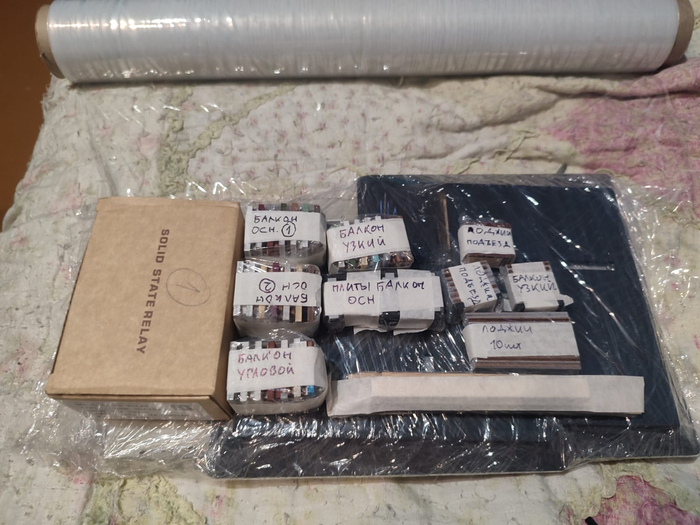

Нужно было сделать два комплекта, покрасить, частично склеить, разложить, упаковать и сделать подробную инструкцию для самостоятельной сборки.

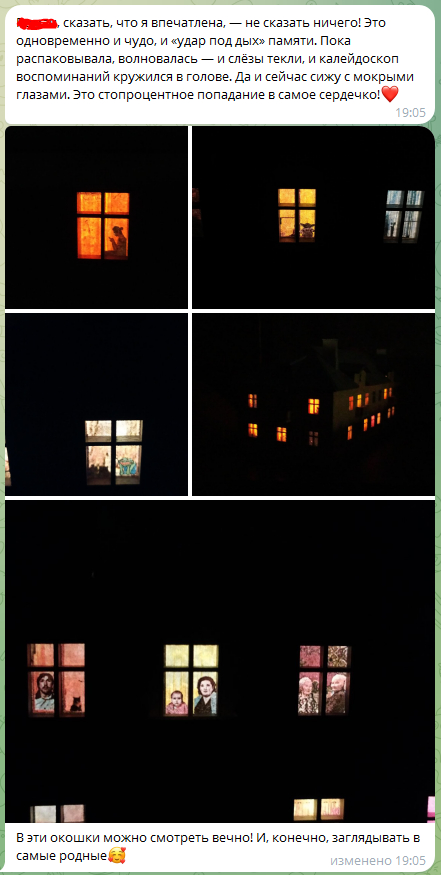

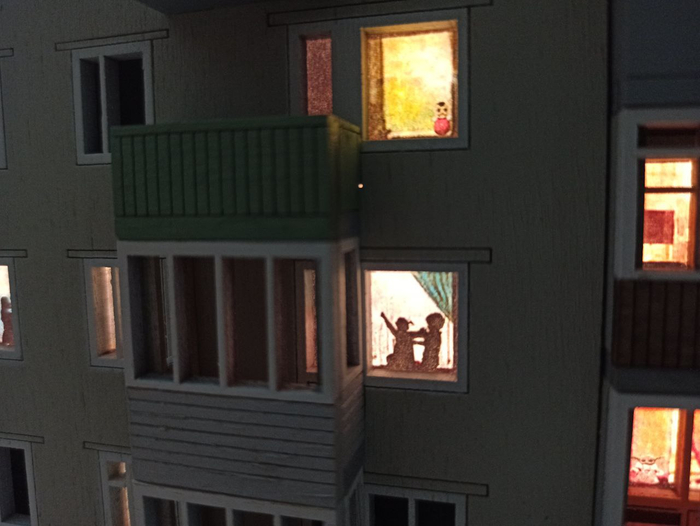

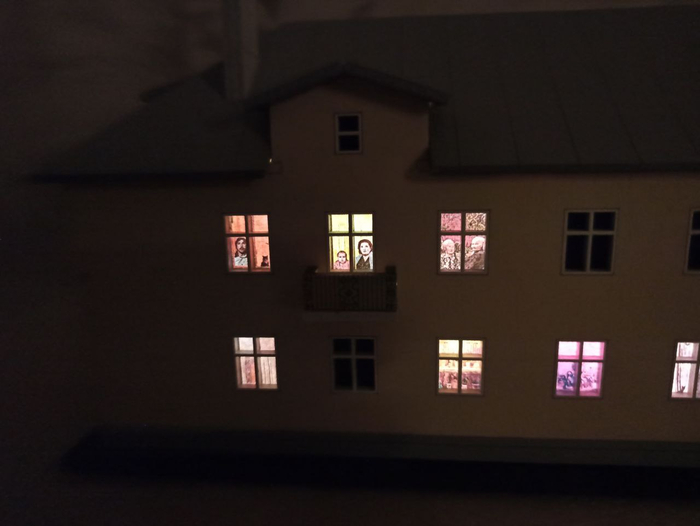

В один из комплектов нужно было вставить фото родителей и других родственников Михаила. Фото очень колоритные, но выкладывать их я не могу)

Всё сделать нужно было до июня, дабы отослать друзьям Михаила, чтобы они захватили в Израиль.

Всё покрашено, упаковано и подписано и отправлено в Питер.

12 июня посылку забрали в Питере и 23 числа она должна была лететь в Израиль, но она зависла в РФ на неопределённый срок. Только 25 августа посылка добралась до адресата.

Михаил без проблем склеил ночник, только одна деталька затесалась в соседний комплект, благо всё нашлось.

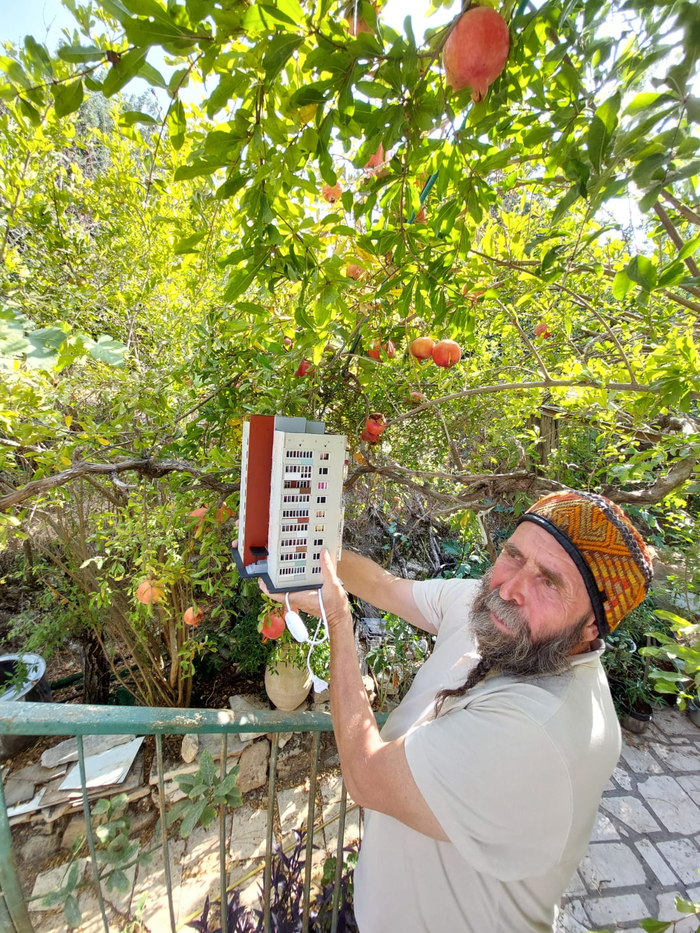

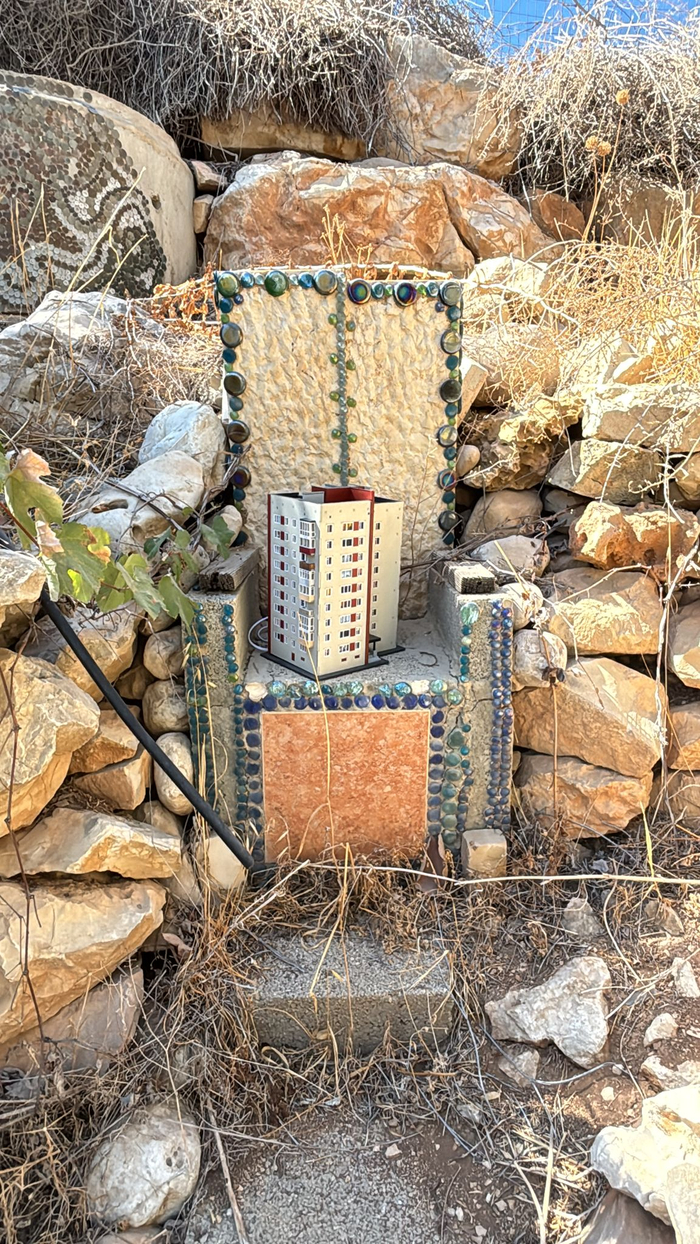

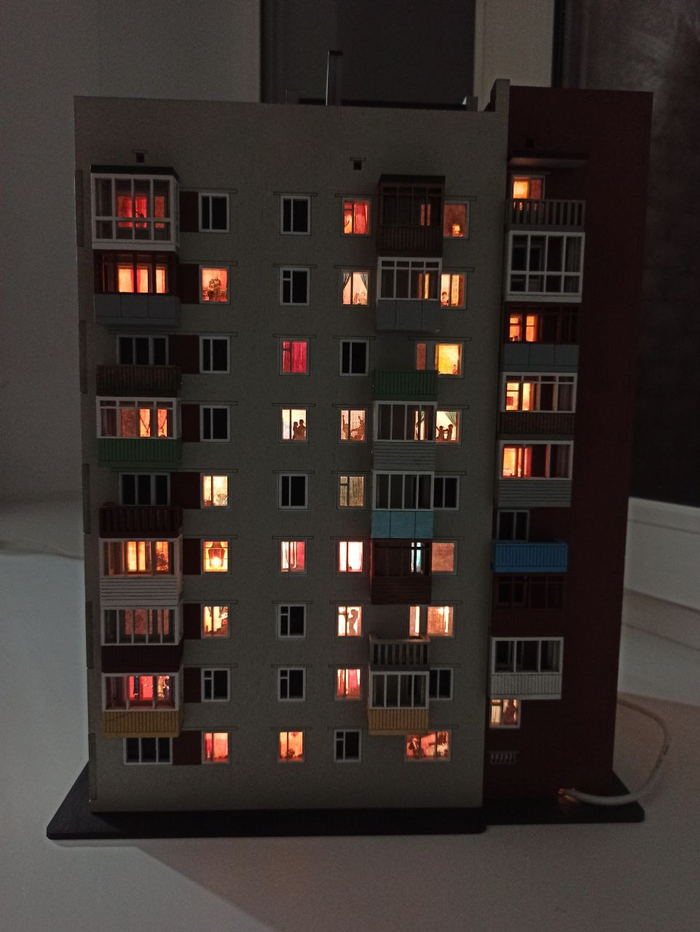

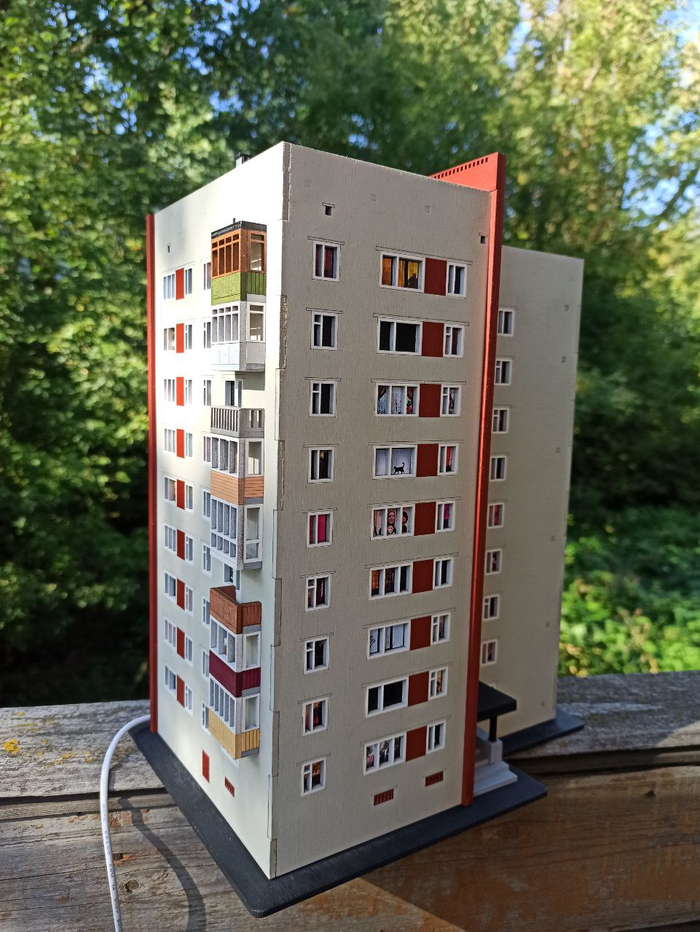

Первый ночник надёжно обосновался в доме Михаила, а вторую он презентовал подарок своему другу, который до отъезда так же жил в "Точке".

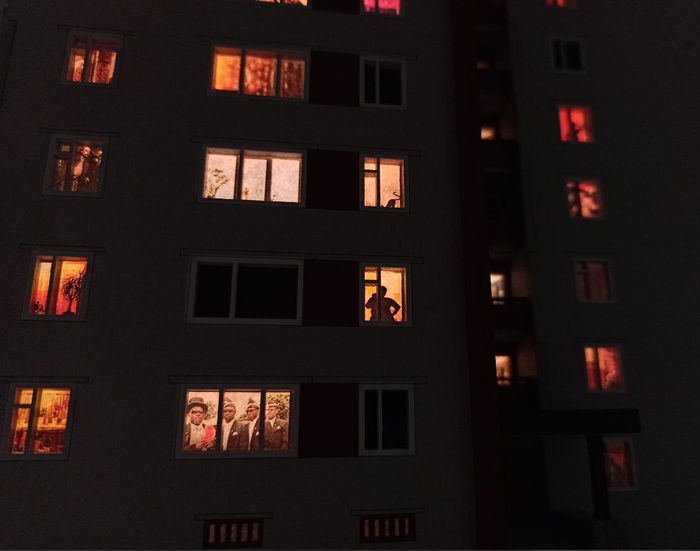

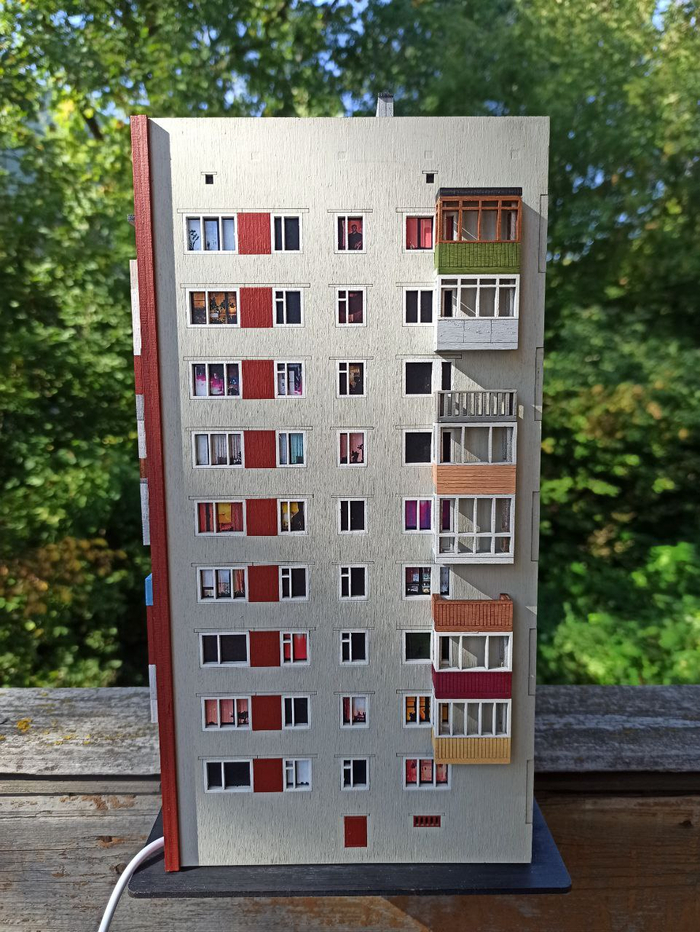

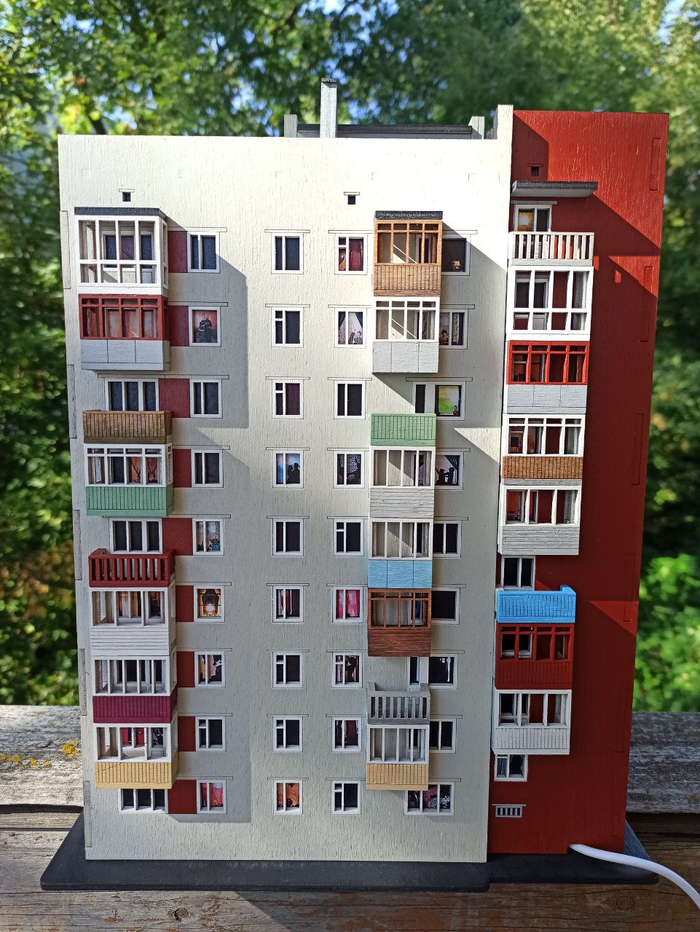

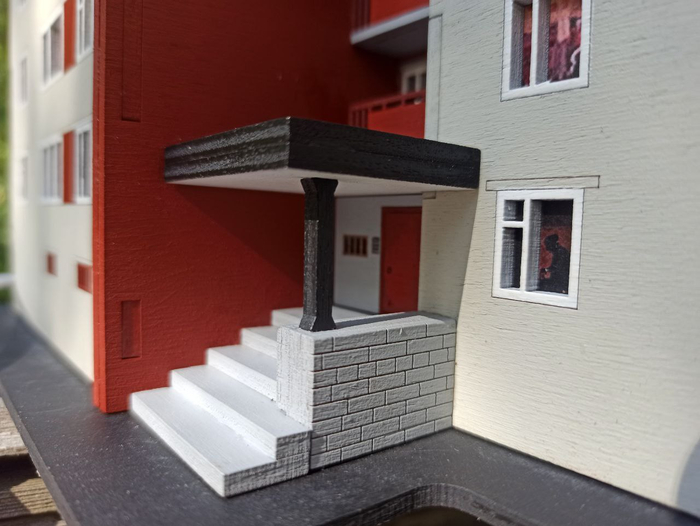

Ну и несколько фото такого же ночника, который заказали в подарок на свадьбу, в конце сентября.

Очень приятно, что твоя работа неожиданно приносит сквозь года добрые воспоминания и хорошие эмоции.

Неважно, делают ли люди для себя, дарят, или получают в подарок, нам всегда очень приятно.

Всем спасибо, всем пока.

111-121 — серия крупнопанельных многосекционных жилых домов индустриального домостроения. Первый экспериментальный дом был построен в 1970г.

Такие дома строились по всему Союзу местными ЖБ предприятиями и отличались подсерией, этажностью и индивидуальными планировками, в зависимости от места возведения.

Некоторые отделывались плиткой, другие белым кварцевым гравием, где-то речной галькой или щебнем.

Дома серии 121 стоят в Подмосковье, Нижнем Новгороде, Костроме, Пскове, Казани, Твери, Тольятти, Тюмени, Орле, Оренбурге, Ленинградской области, Великих Луках, Ростове-на-Дону и многих других городах и посёлках.

В марте написала заказчица. Хотела сделать мужу подарок.

Пробежали по уже деланным моделям, выяснилось, что такого дома, который бы ей хотелось, нет. Прислала адрес и фото.

Если делать вариант как я делаю, 1 к 100, то длина при высоте в 20см, вышла бы 65см, что очень крупногабаритно для ночника.

Решились на эксперимент, вариант "Супер-мини" в масштабе 1 к 200. Размер такого выходил в 30см длина, 9см высота и 6,5 глубина.

Высота окошечка всего 8мм, а ведь все рамы нужно покрасить. Плюс у подъезда и лоджий нужно выдержать объем, чтоб не было просто приклеены панели имитации лоджий и балконов.

Благо, что дома этой серии есть у нас в городе, и я просто скатался с рулеткой и сделал замеры и записи по размерам плит, окон и т.д.

Ну и плитку на фанере не сделать, поэтому покрас фасада и тыла голубоватым, под цвет плитки, а торцы сероватым. Благо балконы не нужно раскрашивать как на хрущевках, где их делают кто на что горазд.

Тут все лоджии и балконы бетонные и под цвет дома.

Чтож, приступим. Работа в корел, чертеж, отправка знакомому на лазер.

Материал -фанера 3мм, клей ПВА, краска акрил художественный, акрил грунт матовый из баллона, матовый лак. Свет - лампа 3 ватта диод, 220в.

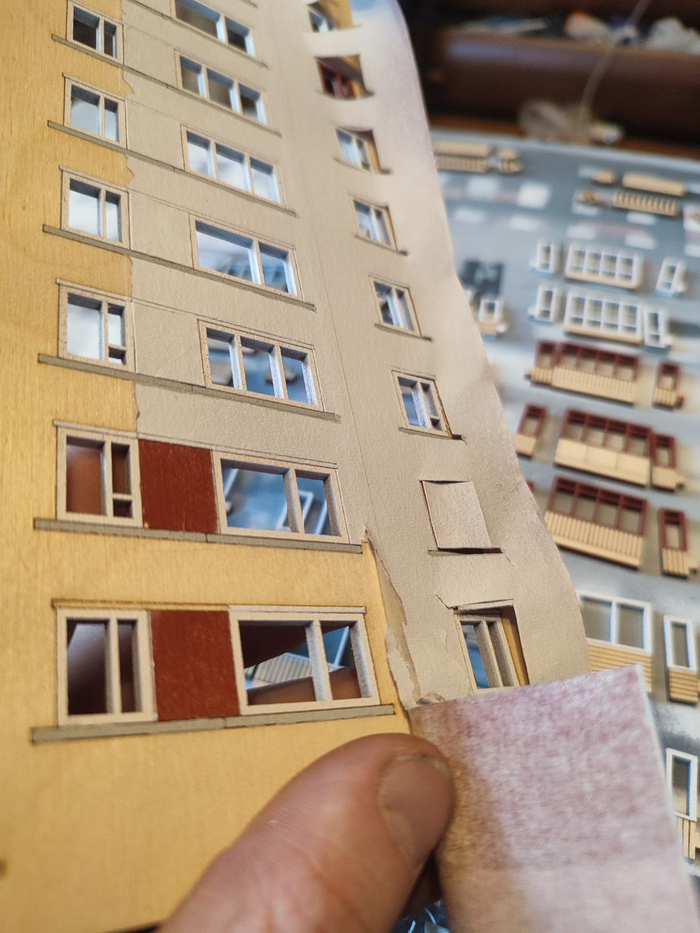

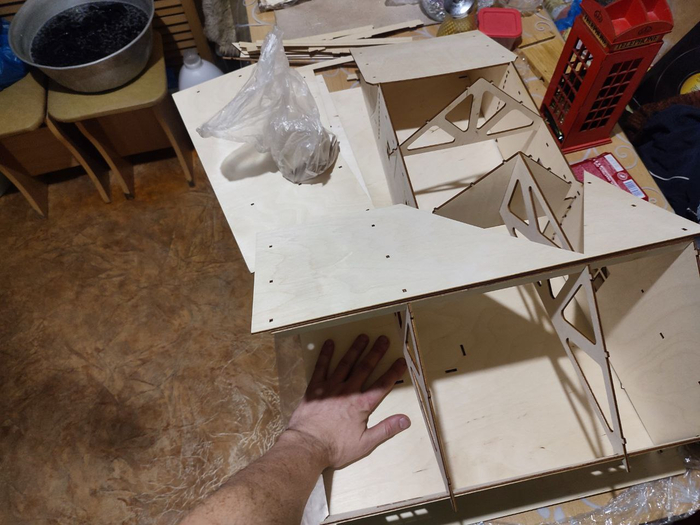

Забрал детали из резки, разобрал что как. Пошла предварительная работа по шлифовке, частичной склейке.

Покраска из краскопульта, балконы вручную, окна вручную.

Прокраска серым части панелей. Таким же макаром идет покрас окошек... Скотч, прорезка, покраска из баллона...

Склейка лоджий.

Плиты над верхними балконами не смотрелись бы хорошо, при толщине фанеры в 3 мм, поэтому пазы в стене под их крепёж были сделаны в 2мм, а с самих козырьков был лезвием снят один слой фанеры вручную, утончив их до 2мм.

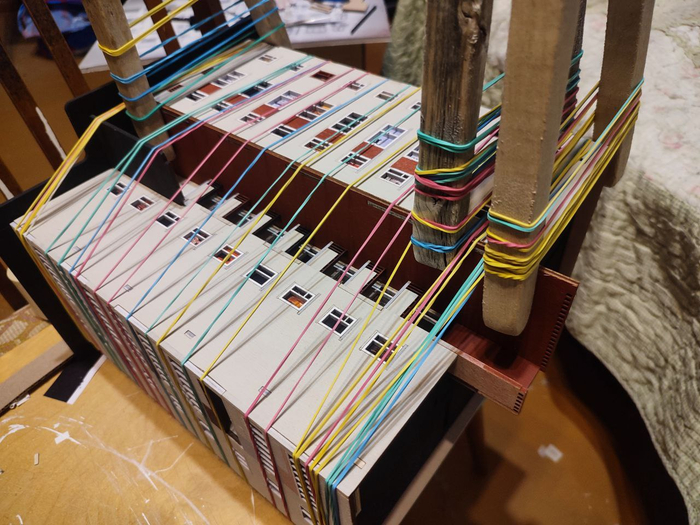

Сама склейка не снималась, но происходила так-же как и в других проектах. Установка крыши и дна для удержания геометрии и утягивание с помощью струбцин и канцелярских резинок.

Сравнение с зажигалкой.

30 апреля домик уехал к заказчице. Обычно отправляем через авито, через яндекс, а тут пришлось отсылать через боксберри... Одновременно отправлял яндексом один заказ и боксберри малыша. До Питера через Яндекс доехало за три дня, а почти до туда же через боксберри приехало только 12 мая.

НО!, Он таки пришел!

Фото от заказчицы.

Всем спасибо, хоть картинок еще много, но лимит на фото кончился, в следующем после про "Супер -мини" 111-121-1 будут еще фото.

Всем спасибо.

Кому интересно по заказам - тг в профиле. Пишите.

Дом. Будь то свой дом с огородом и палисадником, или же просто квартира с двором, где бегал с друзьями в детстве, всё это воспоминания...

Написал в телеге заказчик. Решил заказать готовый ночник по фото. Все обговорили, прикинули что как. Решил взять заказ, ради интереса, ибо кирпичный не делал.

Нюанс этого домика, что он не панелька, а кирпичный. Стенки - не печать на фанере рисунка, а прорезка каждого кирпича лазером. Размер кирпичика 1х2.5мм, а их тут ох как много...

Заказчик ответственный, побывал на месте, обмерил дом, четко всё прислал, как я просил, по размерам и расстояниям.

Пара фото как пример.

Длинна 55 см, ширина 13 см, высота 20см. Материал фанера 3мм. Резка не своя, делаю у знакомого. Краски акрил. Часть акрил с баллона KUDO, часть ручная роспись художественным акрилом. После изготовления два слоя матового лака из баллона. Асвещение - лампочка с Али 3 ватта теплый свет, Е14.

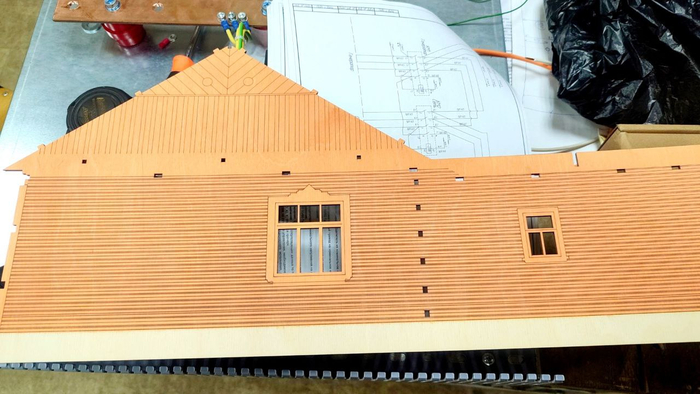

Спроектировал в кореле, отправил в резку. После резки вышло так.

Покрас стен терракот. Окна вручную.

Пристройку в подвал заказчик решил не делать, так же и как окантовку дома решили сделать на одной высоте.

Склейка трехслойного "пирога" крыши.

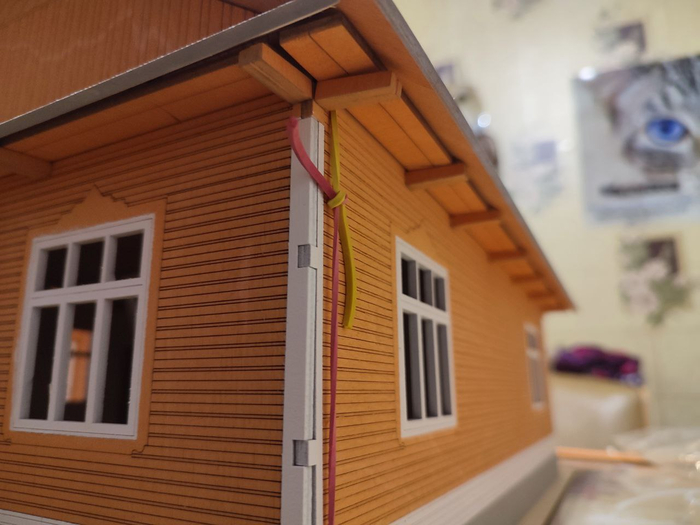

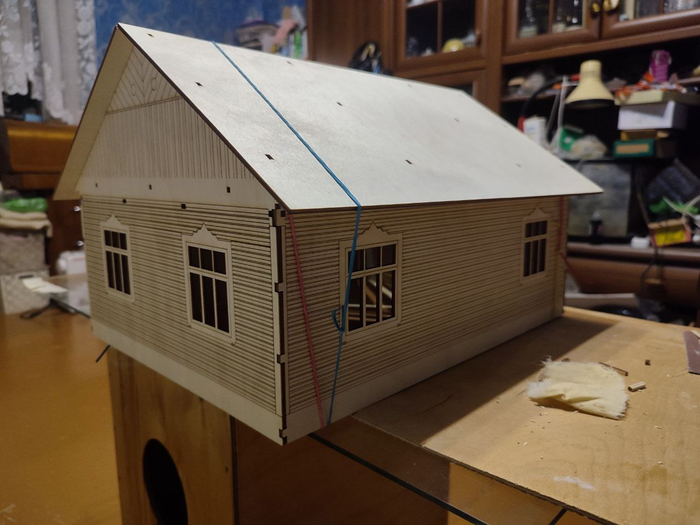

Склейка целиком дома, с помощью канцелярских резинок.

Проблема еще в том, что кирпичики мелкие, и прорезка их довольно глубокая, и они скалываются, как бы аккуратно не работал. Сколько я раз их подкрашивал в процессе работы - не счесть...

Это дефекты только на части стены...

Коробка дома готова, время крыши!

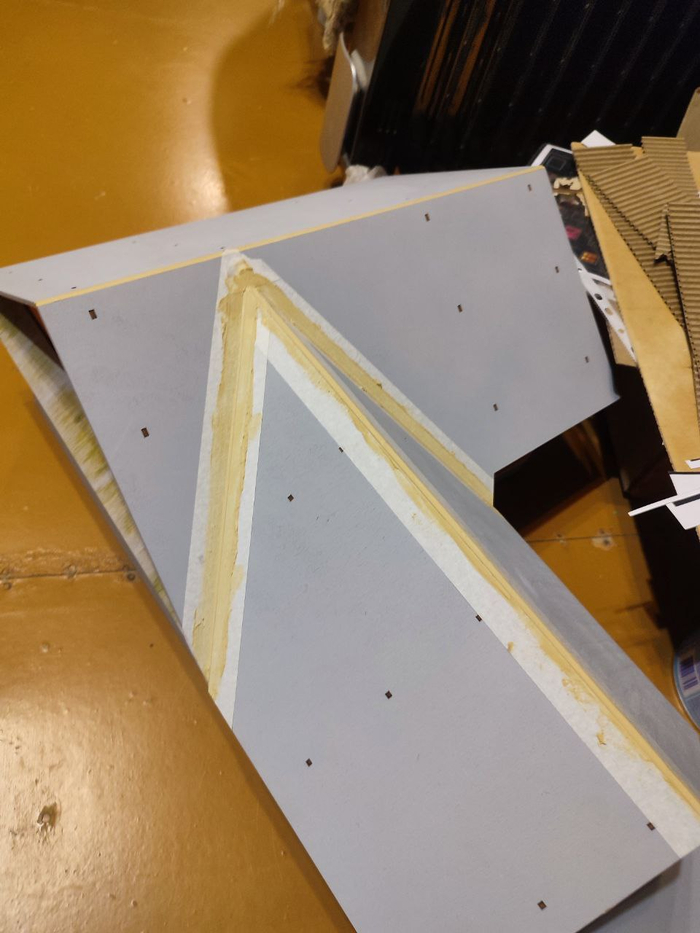

Склейка крыши довольно простая, клей, резинки, потом заделка щелей шпатлевкой.

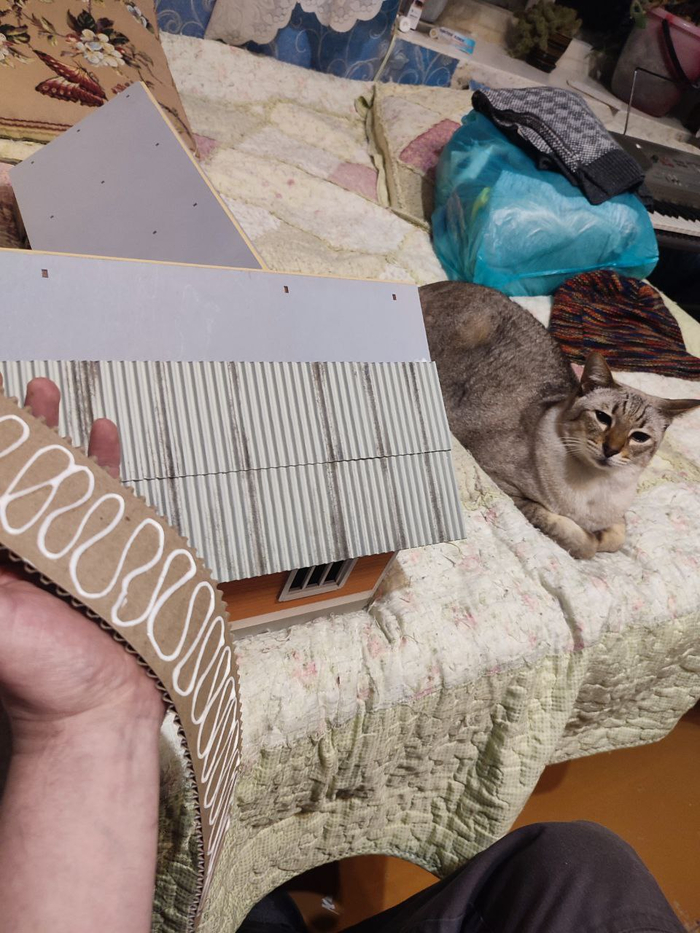

После поклейка шифера. Шифер из двухслойного художественного гофрокартона.

Сначала замеры, нарезка и прикидка, после покраска. Потом приклейка к основной крыше.

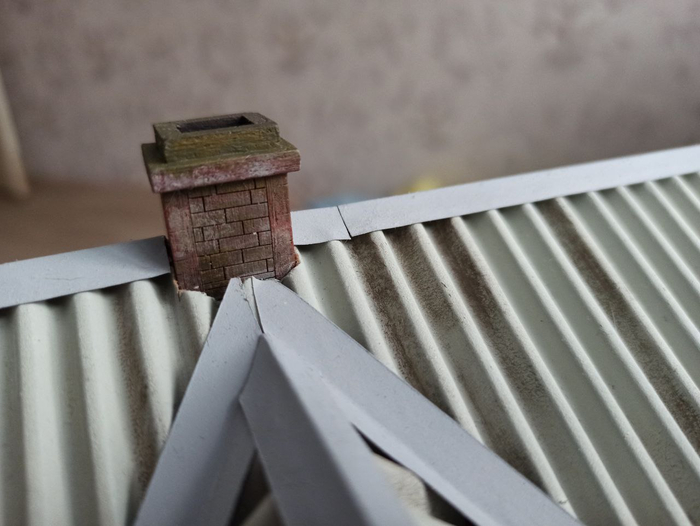

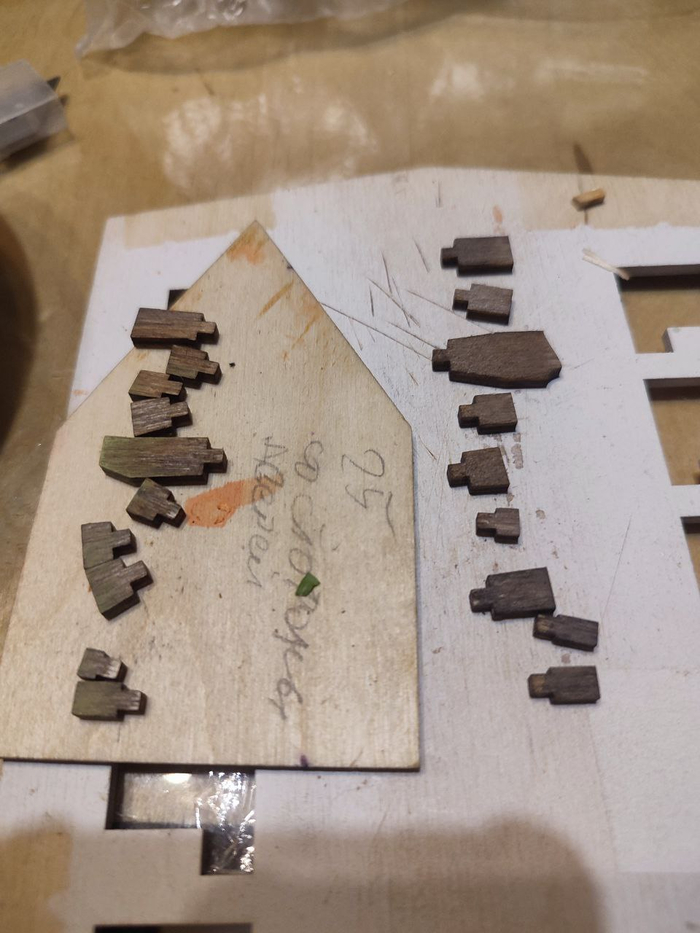

Вклейка вентиляции. Что и как стоит брал с панорамы и спутник фото.

Результат.

Дно с лампой, далее упаковка и отсылка заказчику.

Ну и несколько фото готового

Фото от заказчика:

Подарок был вручен.

Одариваемый был в шоке, от своего бывшего дома, в мини варианте) Потом поиск своих окон, и разглядывание других. Котики в этом заказе были в окнах по максимуму!

Цена вышла около 12к, в основном из-за кирпичей, ибо резка берет в основном по времени работы станка, а не по количеству материла. А кирпичи прорезаются долго.

Всем спасибо, телега. если что, в профиле)

Видели ли вы как рождается стрекоза? Воздушные создания, парящие над прудами и другими водоемами.

Огромное разнообразие радужных расцветок, крыльев и размеров. От небольших и тоненьких, как камышинка, на которых они сидят, до огромных, с ладонь и гудящих как вертолёт.

Поехали с женой позагорать, и, если получится, искупаться. Вода на Волге у нас еще не прогрелась, купаются только дети и пьяные)

Жена обратила внимание на кого то ползущего от воды, к камню.

- Кто это?

-О! Это наяда стрекозы! Личинка. они из воды вылезают только когда уже рождается стрекоза.

Быстро сбегал за телефоном. Снимал на него.

Вылезло такое существо, длинной сантиметров пять. Обратите внимание на чехольчики на спине. Там уже упакованные крылья!

Забралось в полутень, закрепилось на камне. Стало дергать брюшком и подергиваться вправо-влево. А после голова с глазами и спина вскрылись, и стрекоза аккуратно начала выбираться из старой шкуры водоплавающего.

Наполовину вытащив тельце, и полностью лапки, поджала их, и зависла так на несколько минут, периодично подергивая лапками.

Еле успел заснять последующий этап. Стрекоза довольно быстро наклонилась и зацепилась лапками за камень, и аккуратно высвободила брюшко, из ставшей тесной оболочки. Десять секунд!

Пока мы наблюдали за первой стрекозой, рядом из воды полезла еще одна наяда! Чуть поменьше первой. Пошла на тот же камень и устроилась в двадцати сантиметров от первой.

В это время первая стрекоза начала нагнетать в крылья кровь.

На заднем плане можно увидеть вторую наяду. Она пока пыталась закрепиться на траве, но потом перешла на камень.

В это время вторая стрекоза так-же не теряет времени!

А первая стрекоза расправила крылья! Еще нежные, мягкие, почти прозрачные!

Небольшое видео.

Момент, когда первая стрекоза улетела, я не заснял. Фрссст и нет вертолёта...

Было очень интересно наблюдать вылупление стрекоз от начала, до конца. Времени от выползания из воды и до полёта заняло у неё около получаса.

Всем спасибо, до встречи.

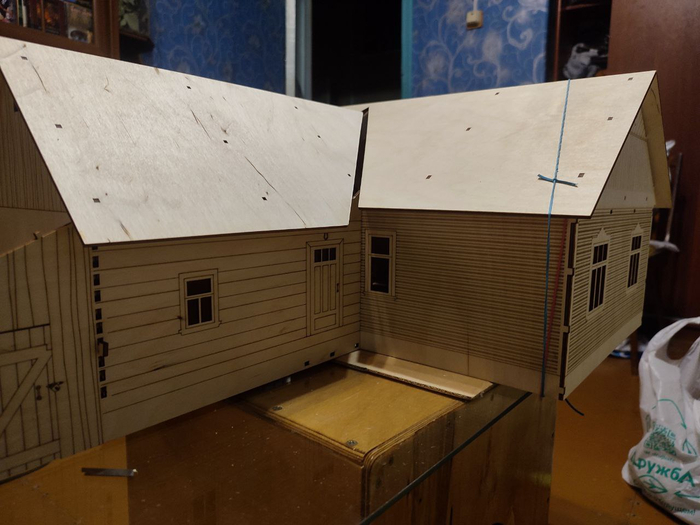

Часть I изготовление

Дом в котором мы родились и выросли часто прикипает к сердцу и душе. Особенно если это деревенский дом. Ты знаешь в нем каждую досочку, каждый гвоздик. Ты растёшь, дом стареет, и вот ты уже помогаешь своему дому. Что-то чинишь, или переделываешь. Через года подходишь к крыльцу, которое сам с отцом, еще в юности сделал. Гладишь потемневшее дерево и думаешь: "А ведь это я сделал! Сам! ", и понимаешь что это твой дом. Твой...

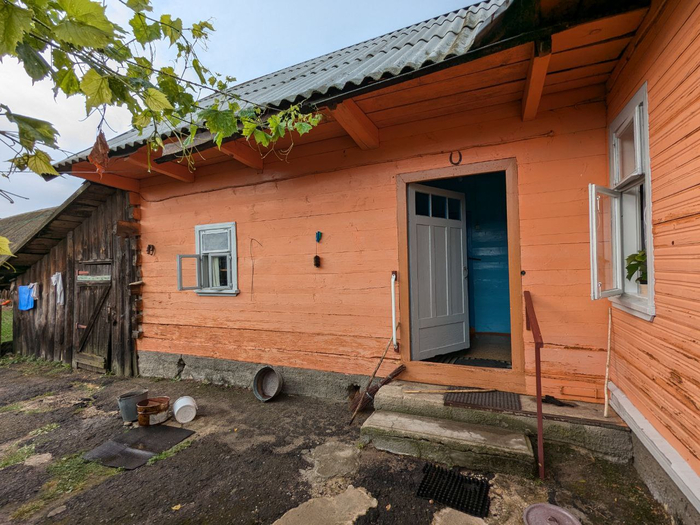

Человек захотел подарить отцу ночник в виде деревенского дома,где он жил. Дом в Беларуси, отец в Питере, но что нас остановит?)

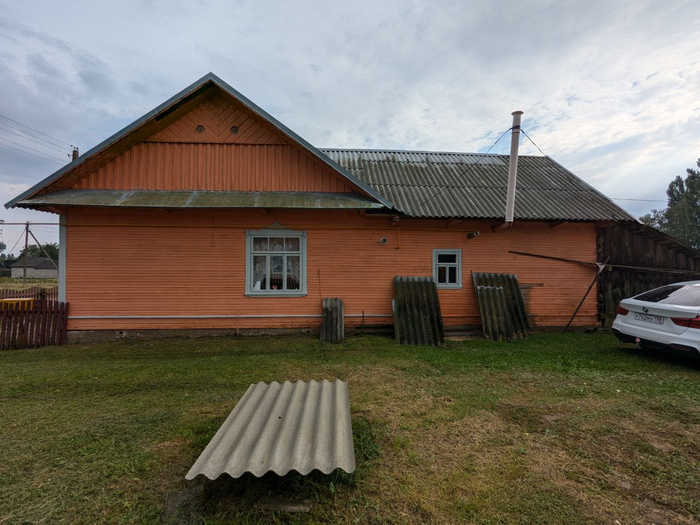

Все оригинальные фото дома, можно глянуть в первой части.

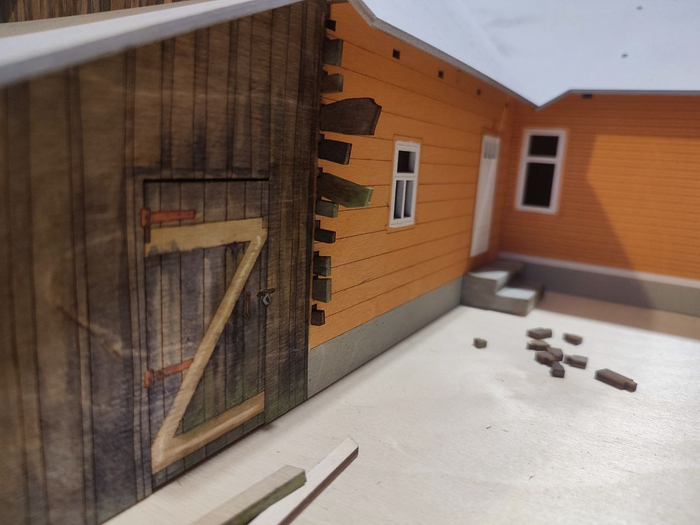

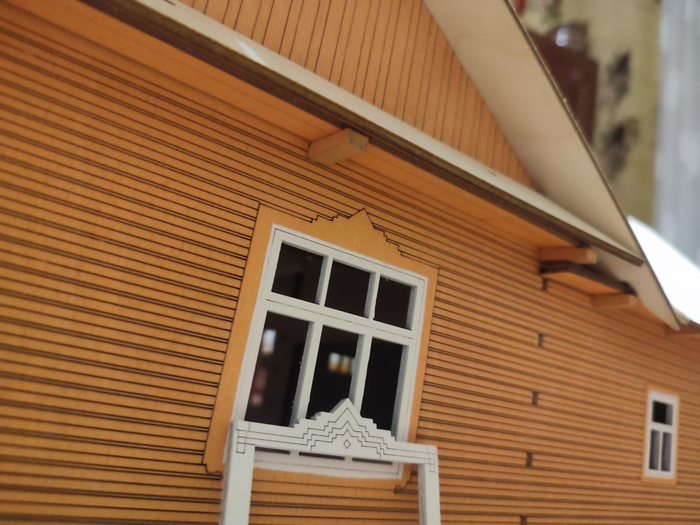

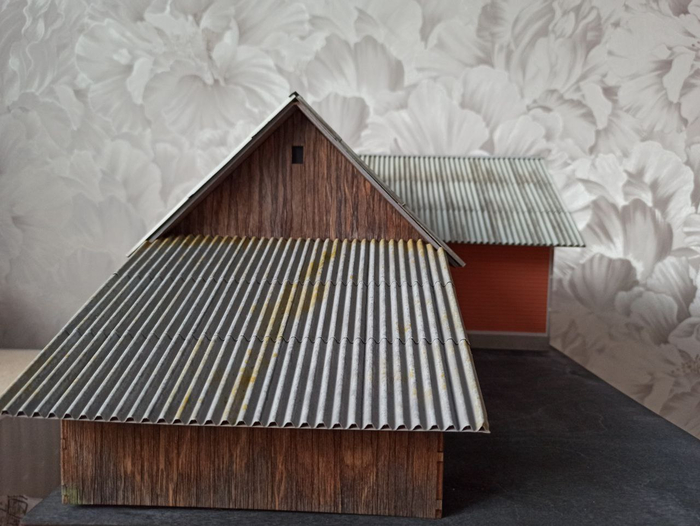

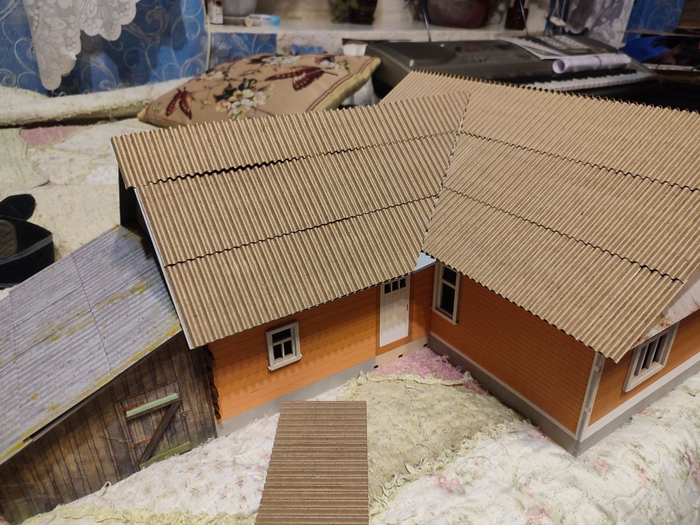

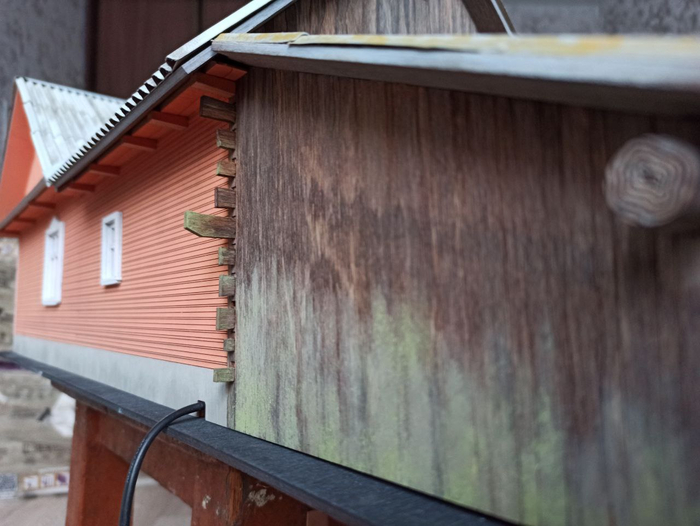

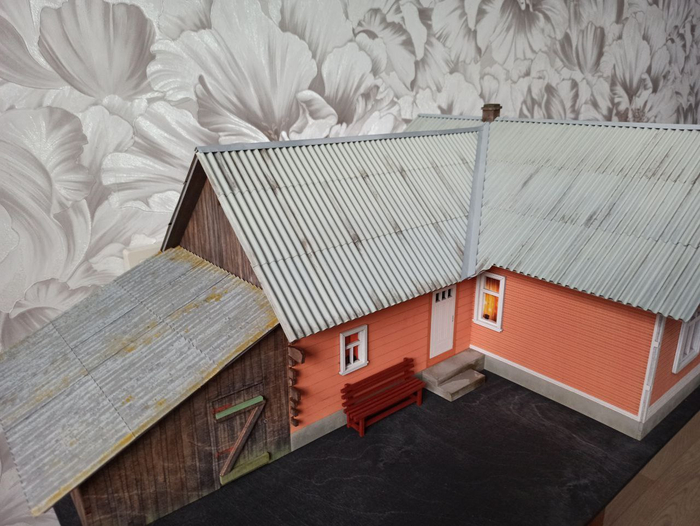

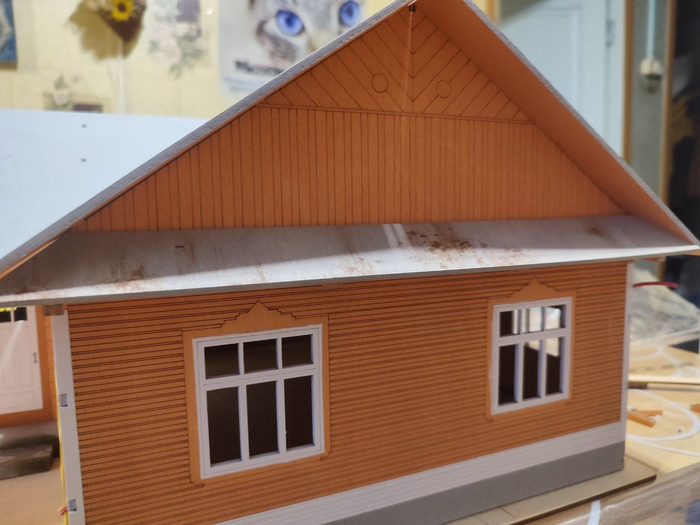

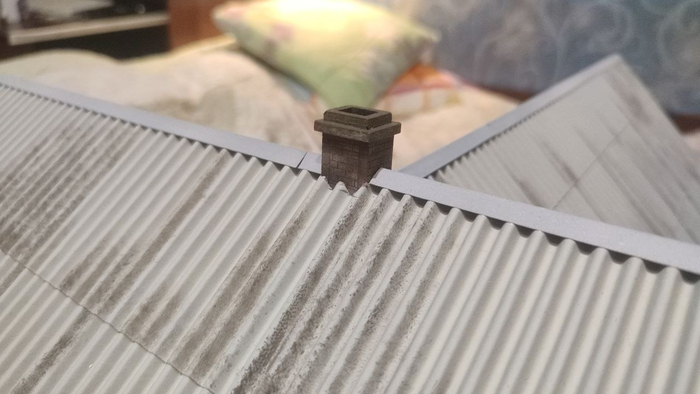

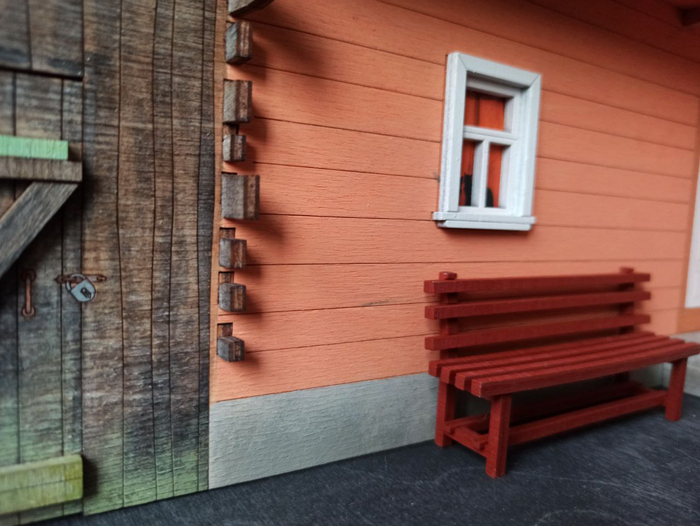

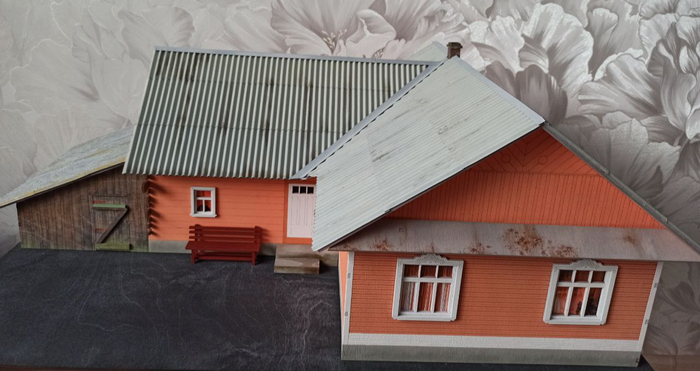

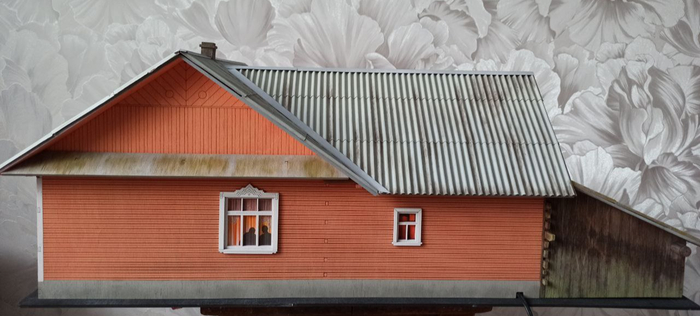

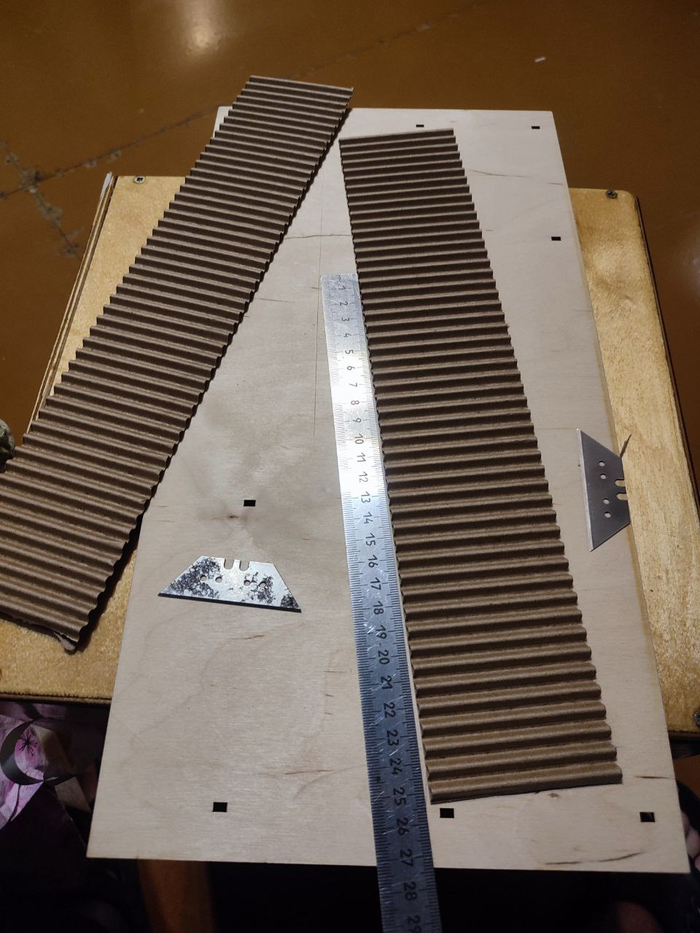

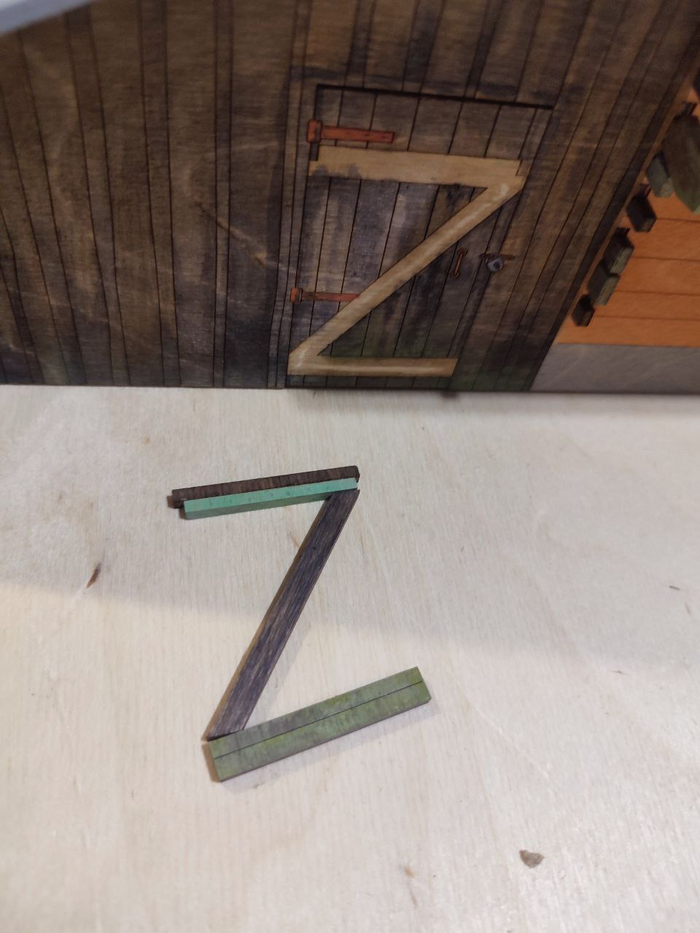

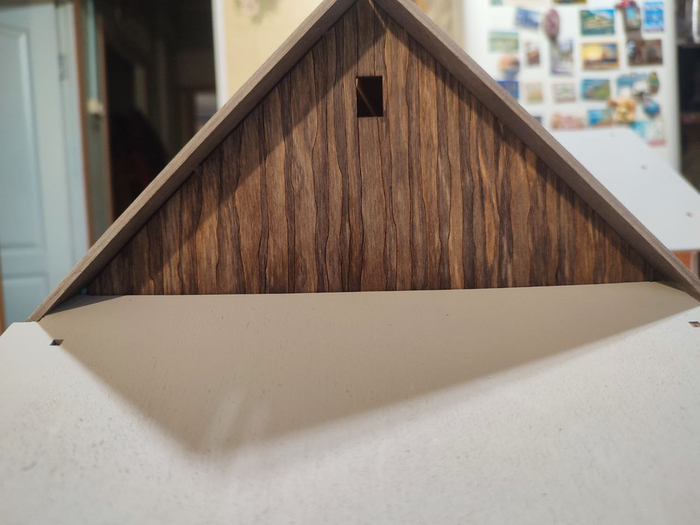

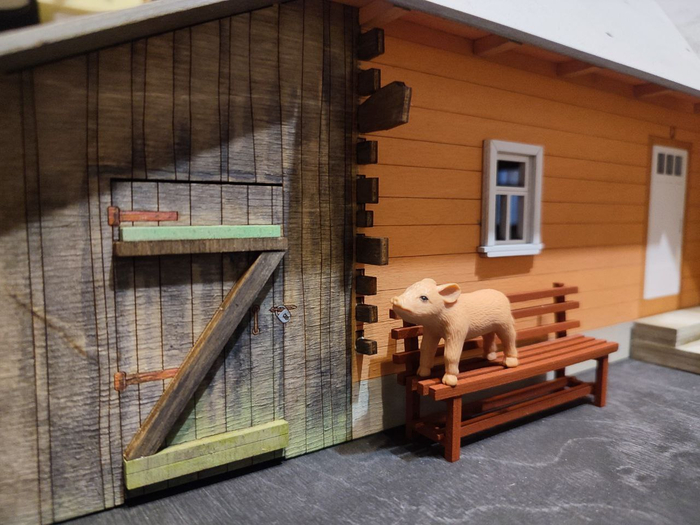

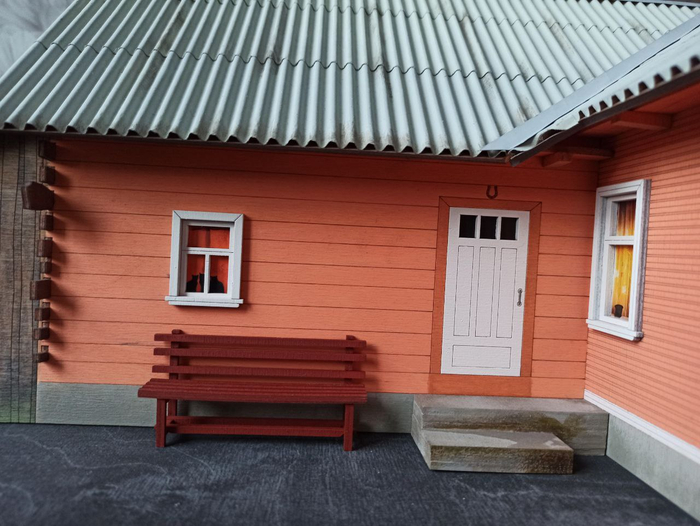

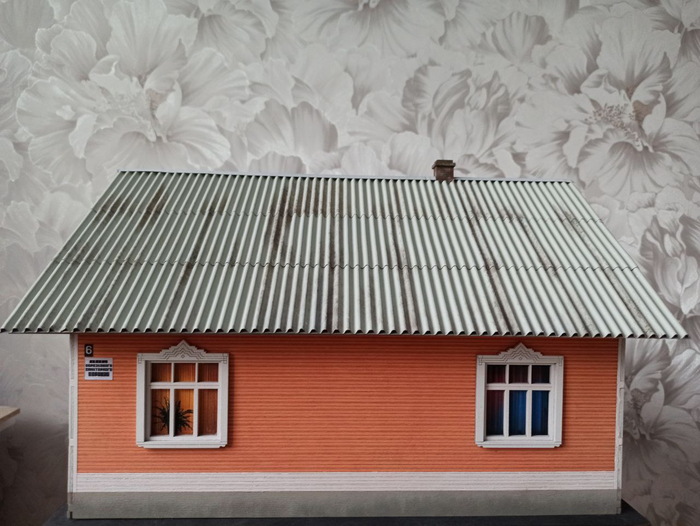

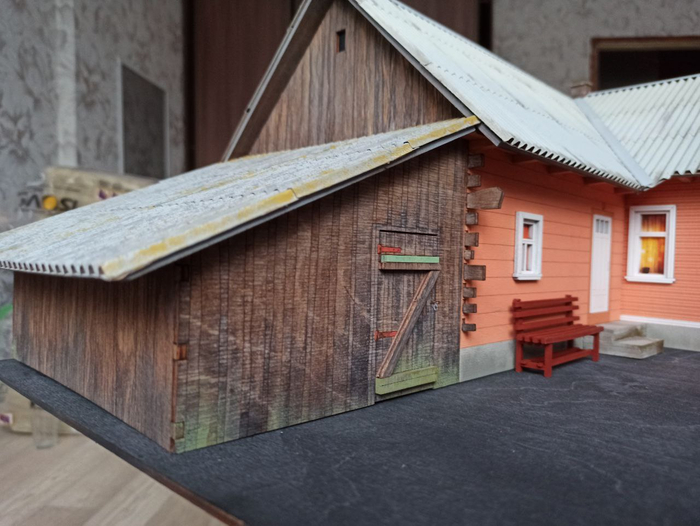

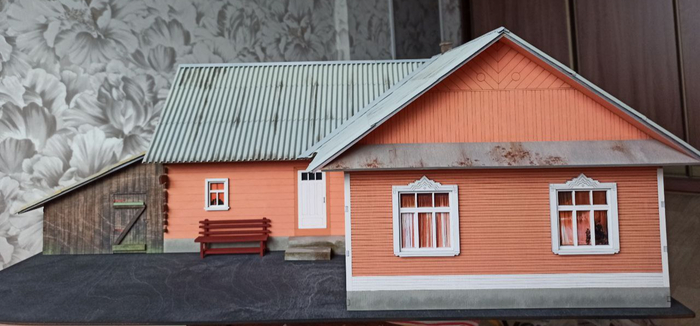

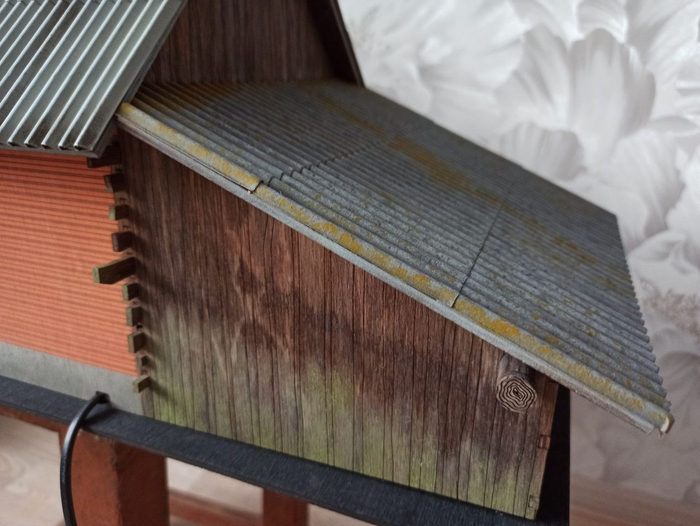

Ночник сделан из фанеры, краска акрил, крыша - гофрокартон акрилом покрашенный. Сарай покрашен водными морилками нескольких цветов. Клей ПВА.

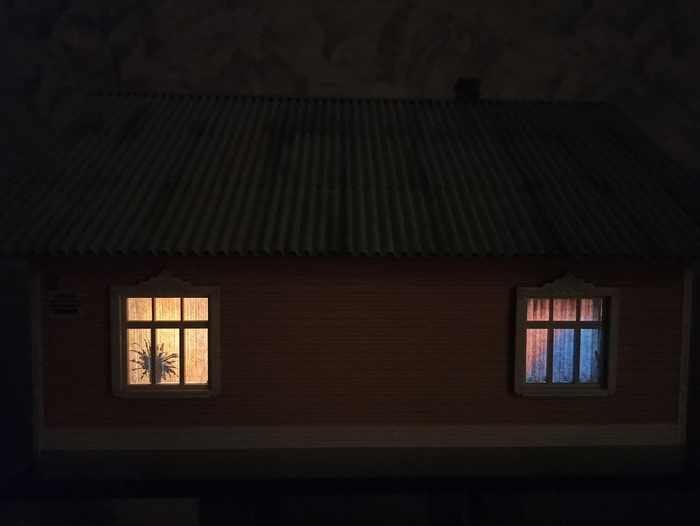

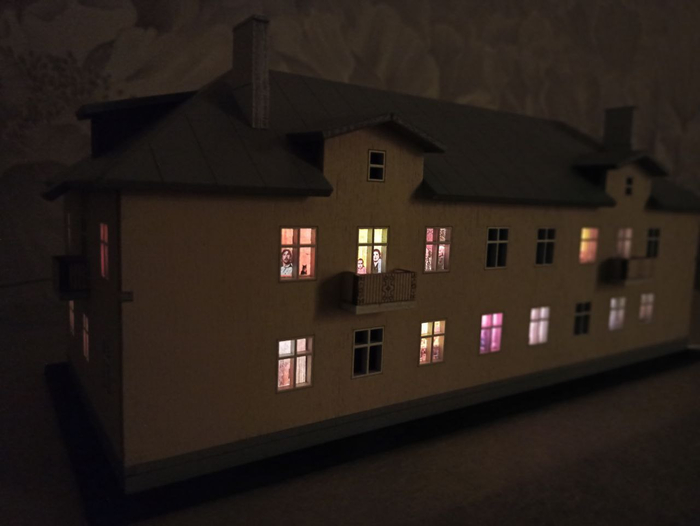

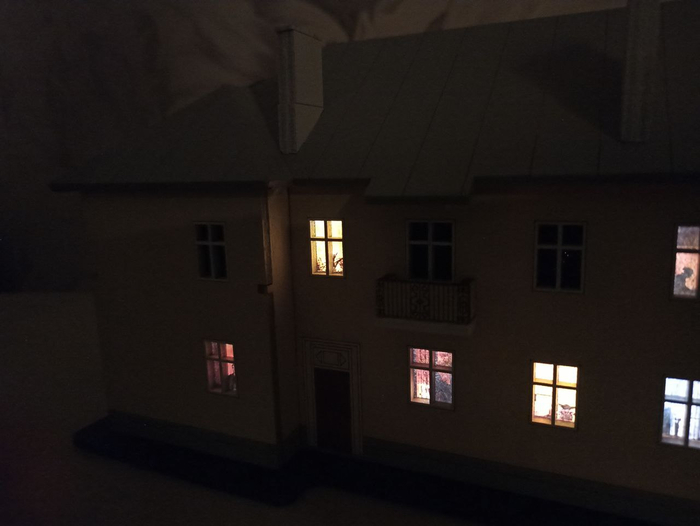

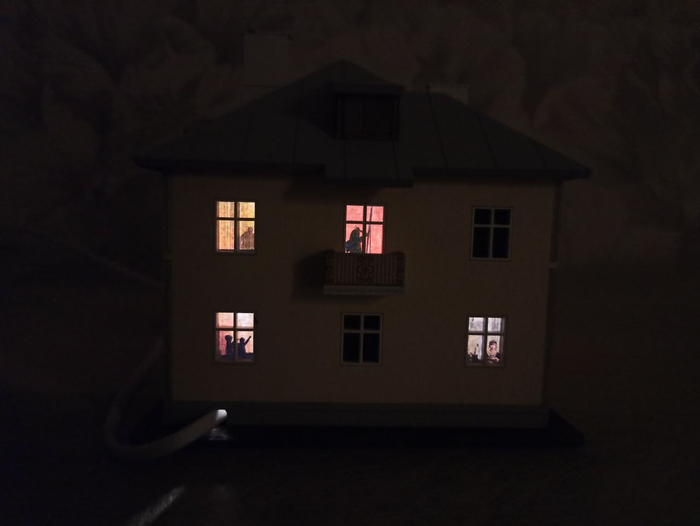

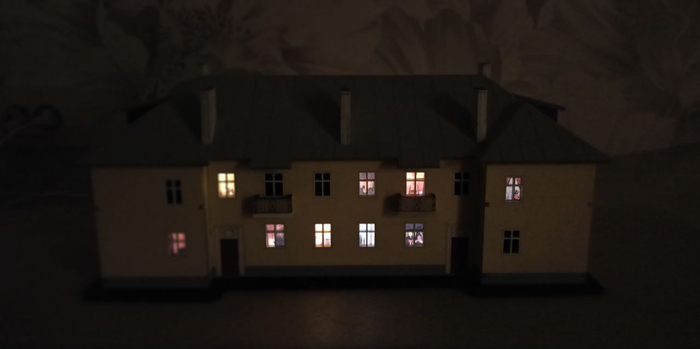

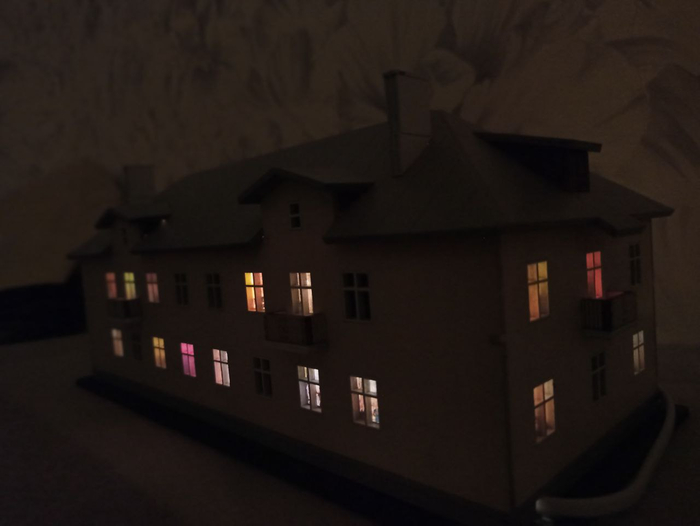

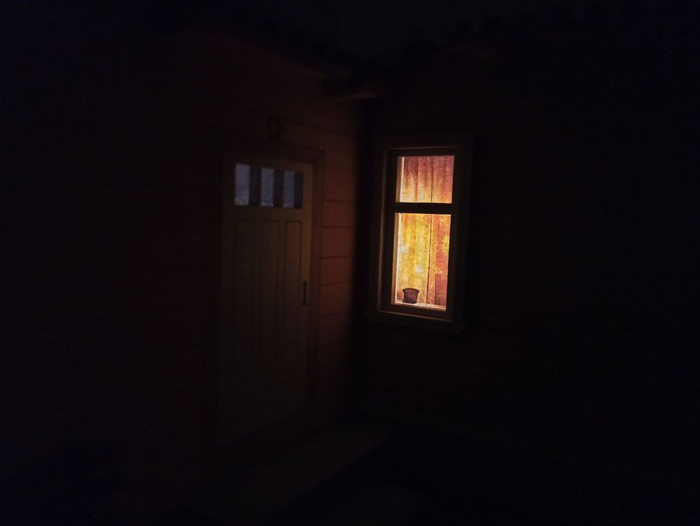

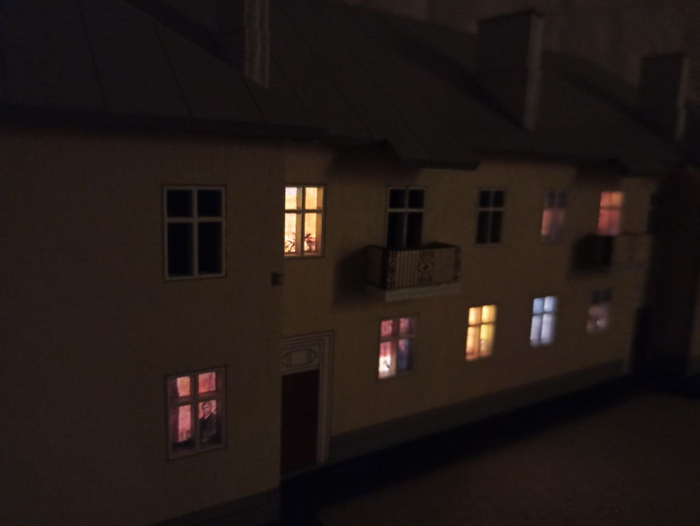

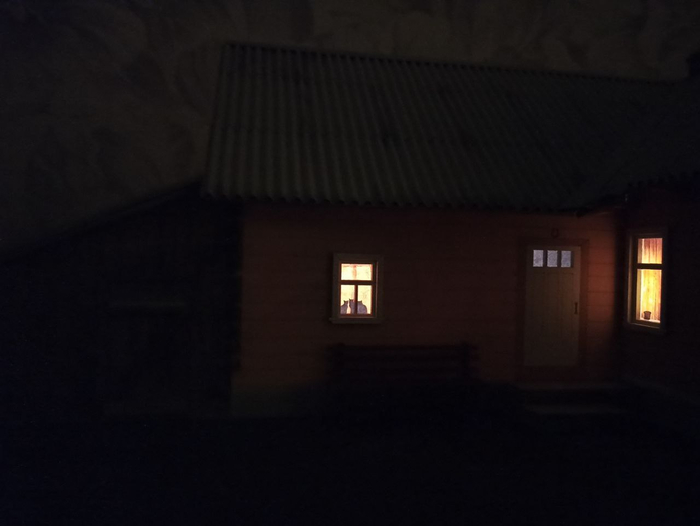

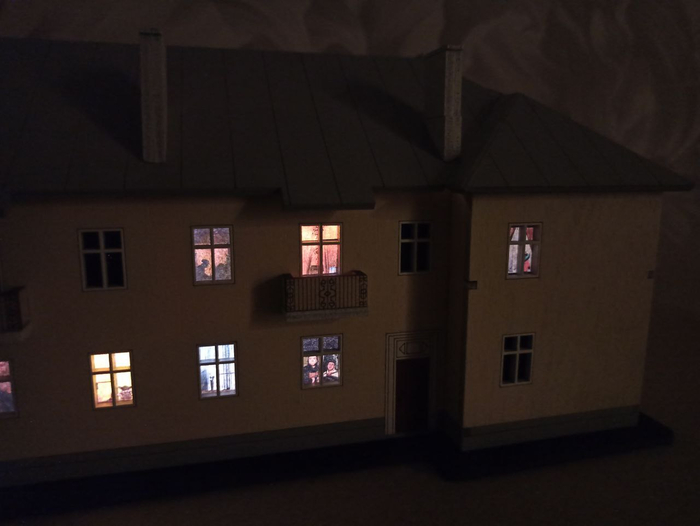

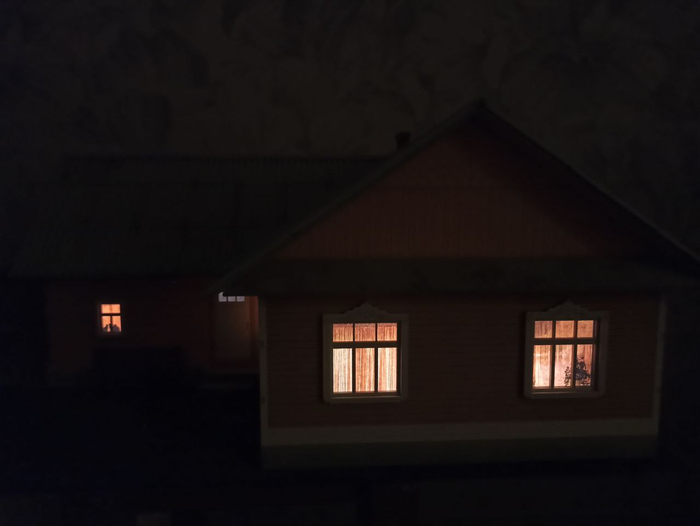

Ночные фото.

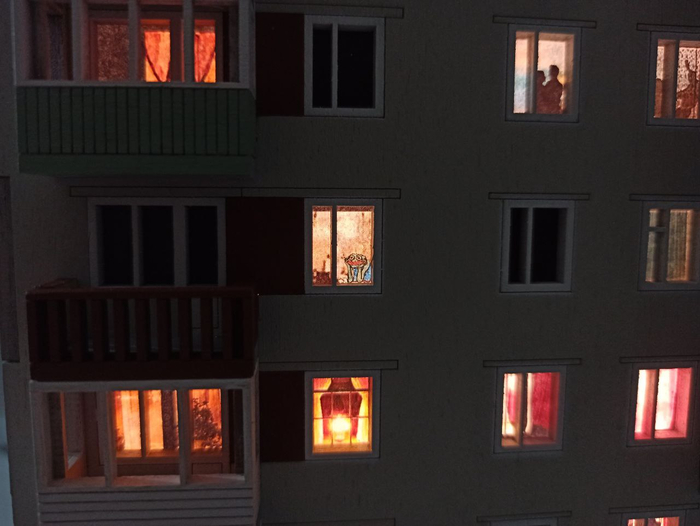

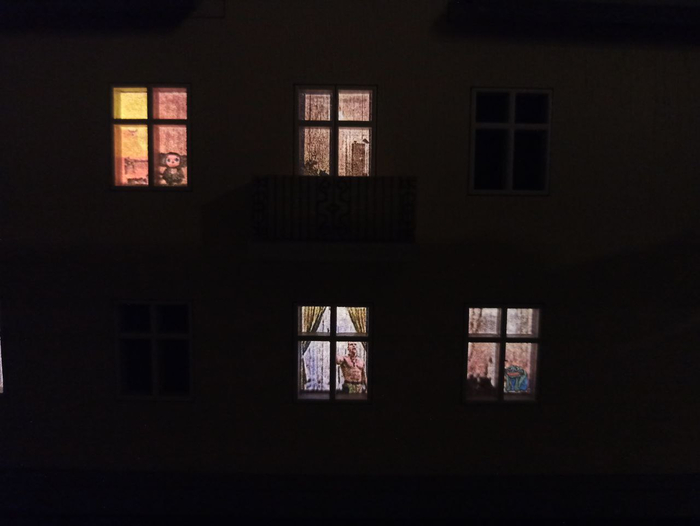

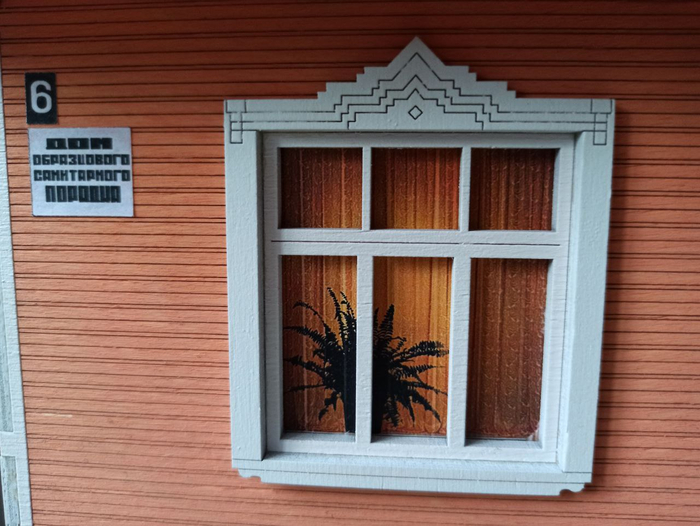

Была просьба в окнах сделать определенные растения, свет от телевизора и силуэты стариков. Надо - сделаем!

Перед Новым Годом заказчики сами приехали забирать дом. Забрали и уехали дальше, даже чаю не попили) Отвезли отцу, настрого запретили до НГ открывать коробку, где был спрятан ночник.

В январе, я, снедаемый любопытством, сам написал:

Ну и замечательно! Для этого и продолжаем своё хобби!

Часть I Изготовление.

Всем спасибо!

Если кому интересны комплекты для самосборки в виде моих панелек, или готовые ночники - телеграм в профиле. Правда у меня сейчас на изготовление две "Точки" в Израиль, но об этом потом) А комплекты всегда сделаем!
