Предыстория:

Пробросил я себе из дома на работу вайфай линк из говна и палок:

https://pikabu.ru/story/internet_na_rabote_vayfay_na_pol_kil...

Появился безлимитный инет. Комп один, личный, с конкретным хозяином. Появилась мысль замутить еще какой- нибудь ящик для торрент скачек и инет серфа, ибо двое человек из нашего отдела жили в частных домах и к анлим инету доступа не имели.

Плюсы в работе КИПовца - возможность сделать практически всё для себя или знакомых на работе. Работники и знакомые притягивали нам свои компы для ремонта или апгрейду. Естественно, через N-нное количество времени набралось много старого дохлого и полудохлого железа, которое и стало донором. Такого железа навалом у сисадминов в различных организациях.

Была найдена материнка. Что за мамка - не упомню. Была она с DDR1 памятью, рабочим одноядерным целероном и главное - был в наличии радиатор, что и определило её выбор. Но, как выяснилось, сама мамка не шибко рабочая.

Были обнаружены даже не вздувшиеся, а лопнувшие, конденсаторы в обвязке проца. Были запаяны новые, точнее мало б.у. с доноров.

Спикер уведомил о прохождении пост.

Естественно чистка видюхи и мамки, замена термопасты везде где только можно.

В пайке и замене термопасты ничего сложного нет, так что фоток не сохранилось.

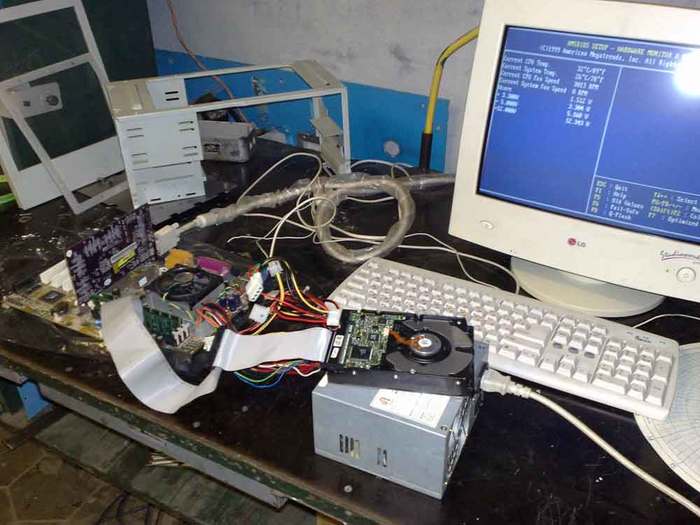

После, навесным монтажом, были подвешены AGP видюха, натыкан гиг памяти, IDE жесткий на 40 ГБ и был пробный запуск.

Ну раз заработало - накатываем прямо так XP, а пока нужно мутить корпус.

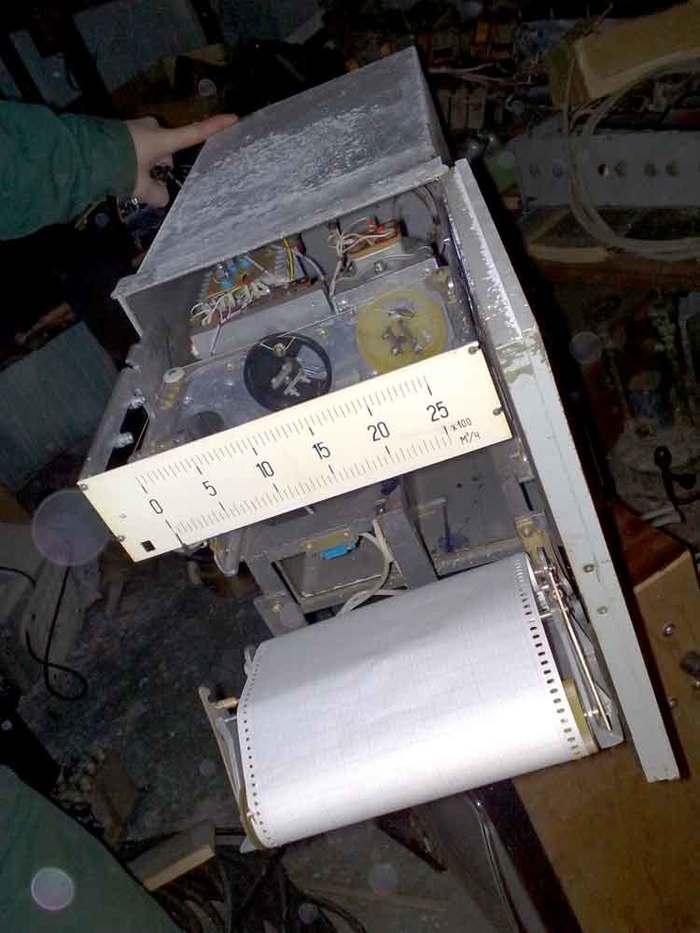

За основу взяли корпус от нерабочего самописца КСД-2.

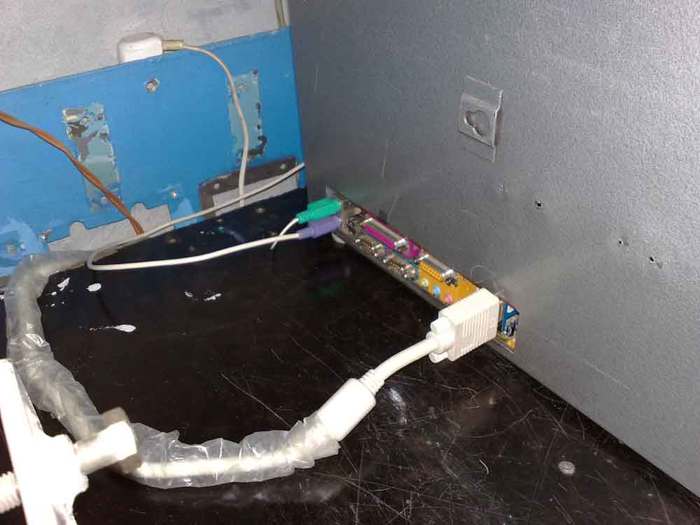

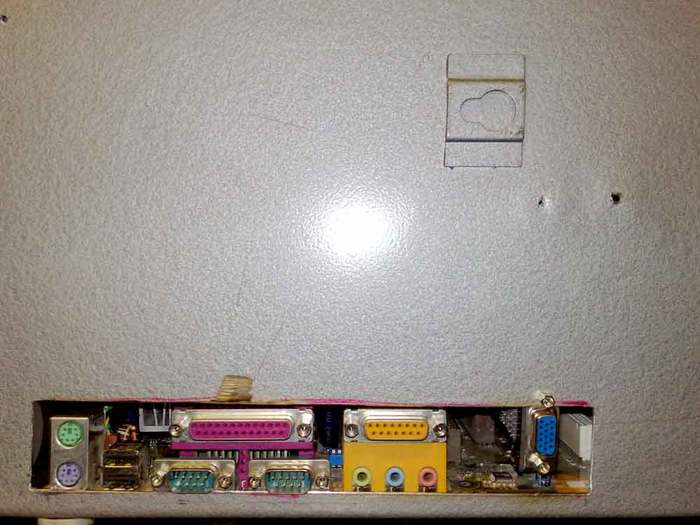

Прорезали углошлифовалкой дырку для выводов мамки.

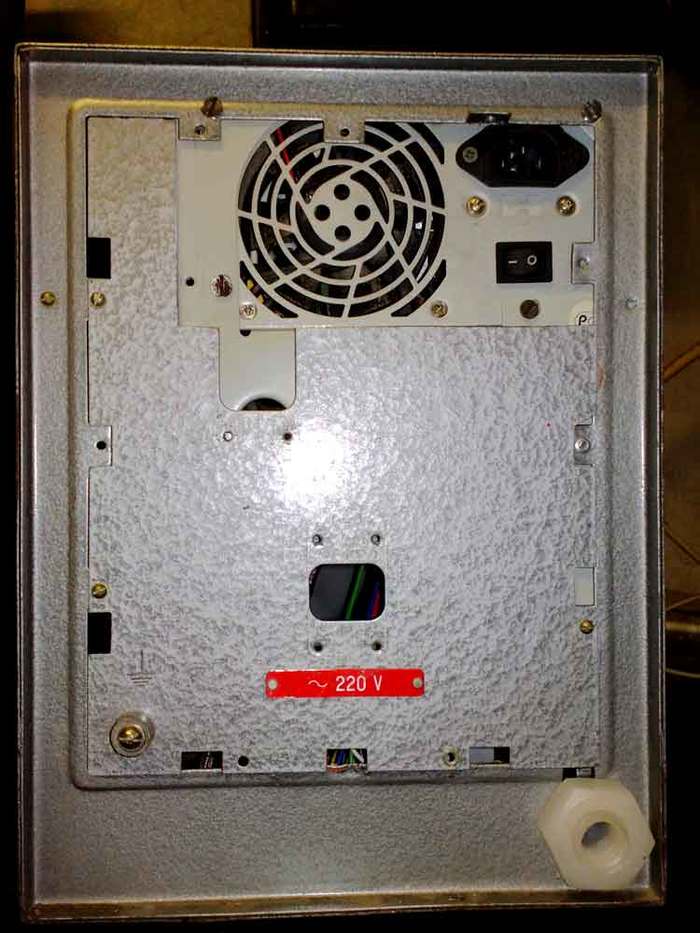

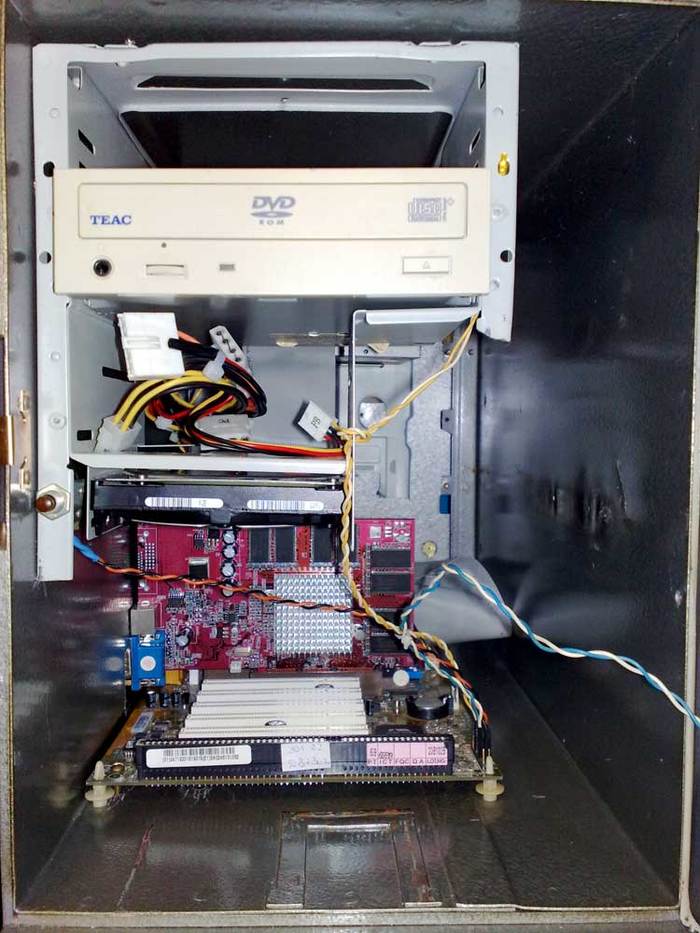

Взяли остатки древнего, покореженного, корпуса. Из него вырезали часть в качестве салазок и крепления для блока питания, жесткого и DWD-ROM.

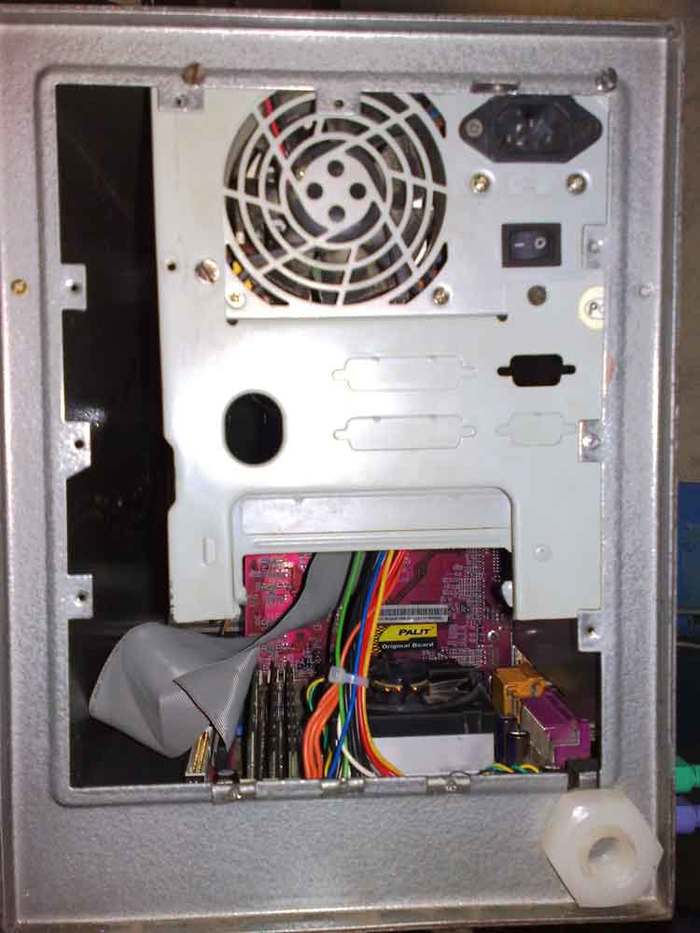

Материнка крепиться на паре винтов, в остальных отверстиях пластиковые грибки.

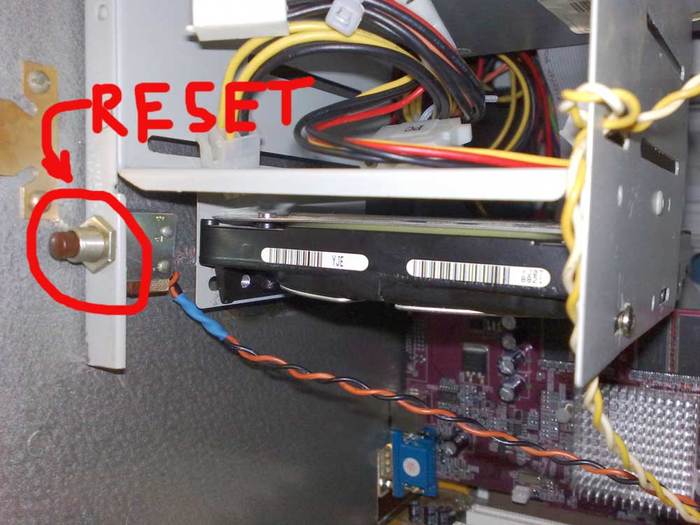

Если кому интересно что за кнопка слева.

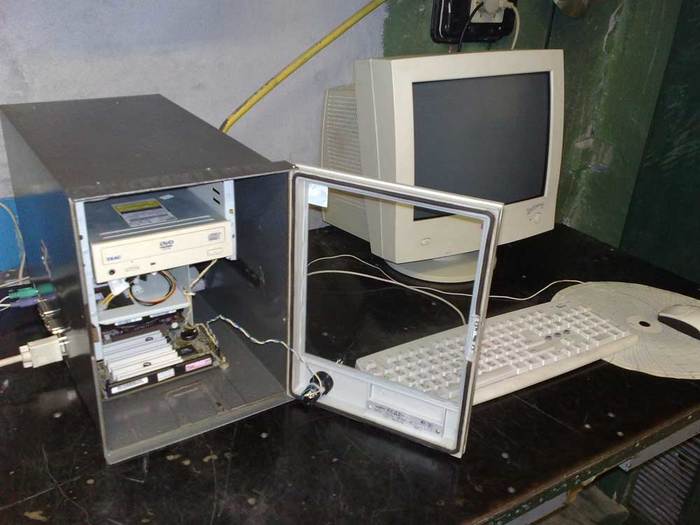

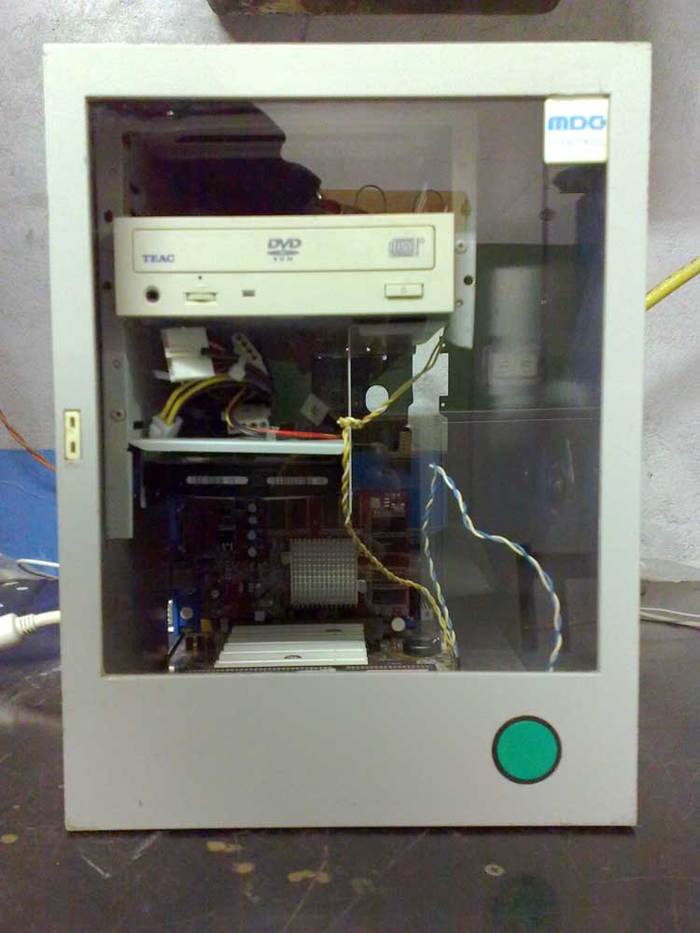

Вид спереди. Стеклянная дверца.

Брутальная кнопка START.

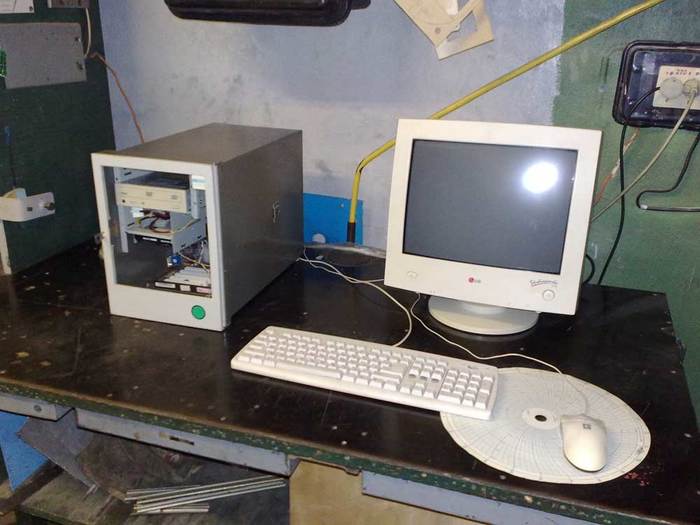

Ну и сам шайтан-ящик с периферией.

Моник приволок коллега. Мышка и клавка - всё сломанное и отданное. Нами восстановленное, в работу пущенное.

Для интернета использовалась сетевая PCI плата. На фото её еще нет.

Данный агрегат отработал около года, успешно выполняя свою работу.

Потом было найдено и починено более новое и мощное железо с корпусом, которое заменило дедушку на игровом и торрент фронтах.

Дальнейшая судьба ветерана неизвестна.

Всем спасибо за внимание.

Можно использовать то что предложил JoMy. 14-15dB

Либо использовать заводские размеры. 10-12dB

Я решил взять первый вариант, ибо второго, на момент создания антенны, еще небыло.

Рекомендую второй вариант.

Размеры от Панченко:

Размеры (толщина материала не критична 0,5-2 мм. центральный штырь 3 мм. сталь):

1. Экран диаметр от 90 мм. Бортик на нем 15мм. Дает в плюс 2-3dB

2. Активный блин диаметр 68 мм. 11мм от экрана. Запитка 10 мм от края.

3. Первый директор диаметр 54 мм. Расстояние от активного 12 мм.

4. Второй директор диаметр 38 мм. Растояние от 1 директора 32мм.

5. Третий директор и последующие 37 мм. Расстояние между ними 28-32 мм. При 28 мм шире полоса антенны.

Отличия моего варианта:

Центральный штырь взял 4мм, ибо плашки для нарезки резьбы 3мм не нашлось.

Сажал блины не на пайку, а на гайки. Так показалось что практичнее.

Первый блин, экран, сделал 100мм.

Решил обойтись без бортика, ибо не из чего было его делать.

Расстояние между третьим директором и последующими выставил 28мм.

Ограбив работающих рядом сварщиков на пару электродов, облупив и зачистив наждачкой, приступил к нарезке резьбы на шпильки.

НЕ ДЕЛАЙТЕ ТАК НИКОГДА! Если нет шпильки с резьбой - пользуйтесь паяльником или горелкой и припоем с кислотой!

Пока я нарезал 45 см резьбы по электроду я задолбался как никто. Как выяснилось нарезка резьбы такой длинны - дело долгое и нудное, но отступать было уже поздно.

Изготовив шпильки, принялся расчерчивать найденый металл.

Был обнаружен корпус советского прибора из стали толщиной в 1мм. Так же найдена оцинковка в 0.5мм. Было решено использовать корпус. Металл не критичен. Медь или железо без разницы. Так же как и толщина металла. Главное чтоб держал форму.

Корпус наотрез отказался резаться ножницами. Сталь упорно сопротивлялась, качество оказалось на высоте. Пришлось разделывать его ножевкой.

Пока распиливал корпус и выпиливал из него заготовки, подумал что оцинковка тоже дело хорошее, и ножницами режется на ура. Но уже было поздно.

Если у вас антенна будет в корпусе, тогда можно и потоньше металл, который, без защиты от ворон, погнуться может.

На всех заготовках проставлены порядковые номера и диаметр, дабы не путаться.

После распила и подготовки пошла обработка.

На наждаке снимался металл не доходя до границы на 0,5-1мм. После высверливалось отверстие и далее шел следующий этап обработки.

Оставлялось такое расстояние для того, чтобы был запас. Ибо при рассверловке отверстий, даже на вертикально сверлильном станке, отверстия уходят на 0,5-0.7мм в сторону.

Запас при дальнейшей обработке позволяет убрать брак.

После высверловки отверстий, два-три блина зажимались в болт или шпильку и фиксировалось гайкой с гроверами.

После чего вставлялось все в дрель и излишек металла снимался об кусок наждака.

Окончательная доводка проходила на зажатом в тех же тисках напильнике.

Данный метод позволяет сделать практически идеальные круги, и убрать брак получившийся при рассверловке.

На фото примерно собранные антенны (размеры меж блинами пока точно не выставлены).

Для крайнего блина нашел изумительный кусок аллюминиевой пластины, толщиной в 3мм.

Такая толщина превосходно позволяет сделать потай винты, для удержания антенного гнезда и крепежа.

Слева блин после термического снятия краски, справа после зачистки и шлифовки.

Вымерено и просверлено отверстие под гнездо разъема. Просверлены и развальцованы крепежные отверстия для разъема и крепежа.

Винты и саморезы сели вровень с поверхностью блина.

С обратной стороны разъем закреплен гайками с гровер шайбами

Для крепления антенны на кронштейн или в зажим офсетной антенны, использовалась ПВХ труба, 40см диаметром. Длинна произвольная.

В трубе предварительно, тонким сверлом, проделываются отверстия и сама труба садится на тонкие саморезы длинной 20-40мм.

Сами саморезы так же скрытые и получились вровень с пластиной.

Далее припайка запитки.

Все садится на кусок шпильки, выставляется на нужное расстояние с помощью прокладок, и припаивается.

Все изделие в сборе:

Дабы защитить трубу от воды и не превратить её в жилище каких нибудь насекомусов, изготовил заглушку и приклеил её на место супер клеем.

Не найдя из чего сделать защитный кожух для антенн, решил ограничится покраской.

Обезжирив и как следует просушив феном, покрасил их водостойкой эмалью из баллончика в 3 слоя.

Плюс покраски еще в том, что краска дополнительно контрит гайки.

Вид изделий после покраски:

Антенна установленная на крыше.

Антенна установленная на отдаче, на балконе.

Внимание!

Мною была допущена грубейшая ошибка!

Было приобретено гнездо и разъем типа PL-259 не под надлежащую частоту. Такие гнезда и разъемы расчитаны на 300 мгц а не на 2400мгц как необходимо для Wi-Fi.

На Wi-Fi, а так же 3G нужны гнездо и разъем типа N-245 или N-Р245.

Благо они были одинаковых размеров и крепления совпадали.

Позаботьтесь заранее о покупке качественных и правильных разъемах и кабеле. Неправильно подобранные, они съедят кучу полезного сигнала, сведя на нет усиление самой правильной и красивой антенны.

Всем спасибо.

Удачных самоделок.

768 мб DDR1, марку мамки даже и не помню, проц целерон на 1 ядро, но комп как печатная машинка и серф интернета прокатывал. Если интересно - выложу пост с изготовлением этого шайтан-ящика. Через некоторое время его сменили на более мощный.

Интернет был медленный и дорогой с USB модема, но на минимум хватало. Найти какие то инструкции. мануалы, новости глянуть.

Дома у нас тоже с инетом было туго.

Широкополосный доступ был только у одного из нашей КИПовской компании. Второй жил в деревне, где и сотовая сеть не ловит, третий в частном секторе, а у меня в доме провайдеры отказывались что-то делать.

В апреле 2011 года цивилизация таки дошла и до наших краёв. Местная управляющая компания жкх протянула себе инет еще осенью 2010. Линия оптики проходила на чердак соседнего дома и уходила дальше в УК. При том, что в этом доме инета не было (оба дома, мой и соседний, неперспективные для провайдеров. Всего по 20 квартир).

После пяти (!) месяцев беготни, мой и соседний дома наконец то подключили.

После подключения оптики дома, потребность в модеме отпала, а платить деньги отдельно еще ОПСОСУ за инет на работе я посчитал нерентабельным, решил сделать Wi-Fi до работы. Ибо расстояние до работы чуть меньше полукилометра + прямая видимость.

Использовал банку из под кофе Maxwell House. Банка прямая. Длинна 12 см, диаметр 9,5 см.  Через месяц достал две банки из под графитной смазки, диаметром тоже 9,5 см, но длинной 13.5 см. Кабель 50 Ом по 5 метров с каждой стороны.

На отдачу интернета внутри дома и по вайфаю, стоял Dlink DIR 320. Прошивка на нем может стоять любая. У меня стояла от Vampik, ибо тогда была сама стабильная.

На приём первоначально была куплена PCI плата Dlink DWA 525 исправно проработала несколько месяцев.

Далее, чтоб не зависеть от включения приёмного компа, решили расширить раздачу. Был куплен Dlink DIR 320 от МТС, перепрошит в DDWRT, в режиме "мост". Прекрасно работал больше года. Автоматом подключался, раздавал инет.

Теперь изготовление самой антенны:

На калькуляторе для банки высчитал необходимые размеры.

Аналогичная антенна у меня на балконе:

Та же антенна на балконе:

Антенна проработавшая больше года. Даже добавил трафаретный рисунок, что как известно даёт -50dB к сигналу!

Единственно менял крышки, ибо от солнца растрескивались.

Антенна проработавшая 2 года. Немного заржавевшая, но изнутри как новая.

Данная связка отработала два года. После чего я сменил банки на такое:

Тоже самоделка. Есть тоже фото с процессом изготовления.

Хотя на пол км разницы в сигнале с банкой не было.

С дома я отдавал на работу 6 Мбит, ночью канал открывался на полную - 20 Мбит.

По скорости - пинг 2 мс, выжимало весь мой тариф в 20 мегабит. Обрезки скорости не было.

Два товарища, один который с деревни, а другой с частного сектора, бились за доступ к компу и за скачку фильмов. Ибо, напомню, инета у одного не было вообще, а у второго - только на серфинг.  В основном скачку оставляли на ночь.

Конечно было весело: у начальника котельной инет через юсб модем, через который простое письмо через раз отправлялось, а на этаж выше у КИПовцев 6 Мбит, полный анлим и ноль лагов.

Увольняясь я, естественно, всё это разобрал и унёс.

Кстати, на телефоне интернет дома, прекрасно ловился и из банки. А на работе прошивка роутера DDWRT позволяла не только принимать инет, но еще и создать виртуальную точку доступа и раздавать интернет.

На данный момент есть куча предложений по оборудованию точка-точка, но цены на них немалые. А если есть роутеры, которые дома раздают инет и прямые руки, то за триста рублей можно собрать себе хороший вайфай мост.
