ВНИМАНИЕ! Пост не является руководством. Действия, указанные в этом посте, могут приводить к выходу из строя бытовой техники, поражению электрическим током или пожару!
Итак, в квартире имеется 44 встраиваемых светильника, и они, как обычно, довольно часто выходят из строя. Рекомендуется менять их по гарантии, но если гарантия закончилась или, как в моём случае: своевременно не попросил чеки у установщиков натяжного потолка, то можно восстановить работоспособность светильников.
1. Паяльник (если есть паяльник для SMD - идеально)
2. Отвёртка (шлицевая с как можно более узкой битой)
3. Пинцет
4. Припой и канифоль
5. Третья рука (опционально, но с ней удобнее)
6. Защитные очки (опционально, но с ними лучше, чем без них)
7. Светильник-донор (один из вышедших из строя светильников)
Разбираем светильники (тот, который восстанавливаем и донора). В моём случае нужно с обратной стороны немного отогнуть отвёрткой боковую кромку и поддеть корпус. Корпус держится только на этих загибах кромки (зависит от производителя, часто встречаются не разборные светильники).
После разбора видим ряд светодиодов.

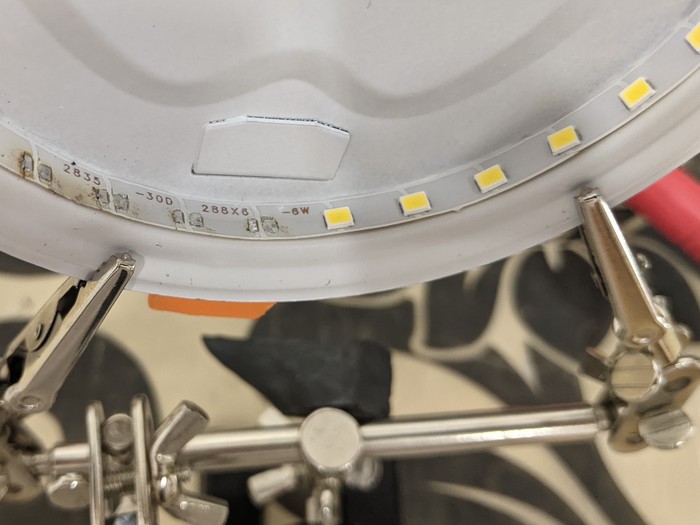

На фото - донор, поэтому части светодиодов уже нет.
Сначала устанавливаем донора в третью руку (или кладём так, чтобы было удобно выпаивать светодиод).

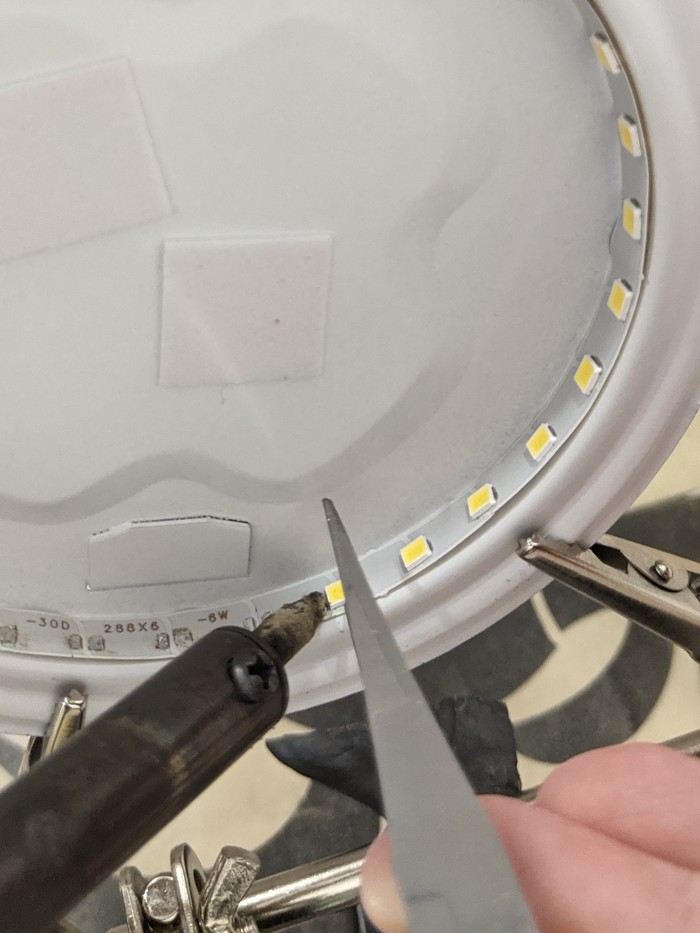

Приступаем к выпаиванию. Пинцетом аккуратно подцепляем светодиод и греем паяльником сначала с одной, затем с другой стороны. При этом важно долго не держать паяльник, чтобы не перегреть светодиод, и не прикладывать много усилий пинцетом, иначе можно сломать лапки. Выглядит это примерно так.

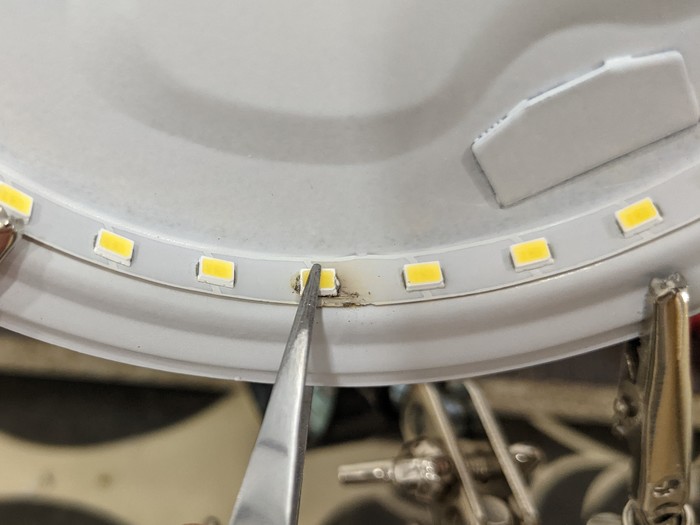

После того, как успешно справились с выпаиванием, смотрим восстанавливаемый светильник и находим виновника. Найти его, как правило, не составляет труда - на нём чётко видно чёрную точку (иногда точка размером с светодиод).
Выпаиваем виновника аналогично.

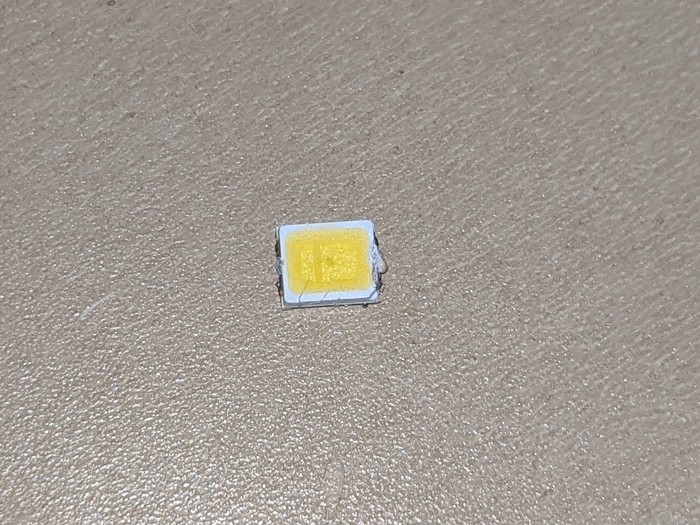

Затем нужно поставить светодиод из донора на место виновника. При этом нужно соблюдать полярность. Узнать её просто - нужно посветить на диоды ярким фонариком, при этом будет видно асимметричный рисунок кристалла.
Устанавливаем рабочий светодиод на место, нужно положить его ровно на то же место где был виновник, иначе можно закоротить его контакты, работоспособность светильника при этом восстановится, но этот светодиод гореть не будет. Прижимаем его пинцетом и аккуратно греем с двух сторон.
Помним что не следует долго греть его паяльником. Проверяем что он припаян - поддеваем пинцетом, если не двигается, значит сидит хорошо.

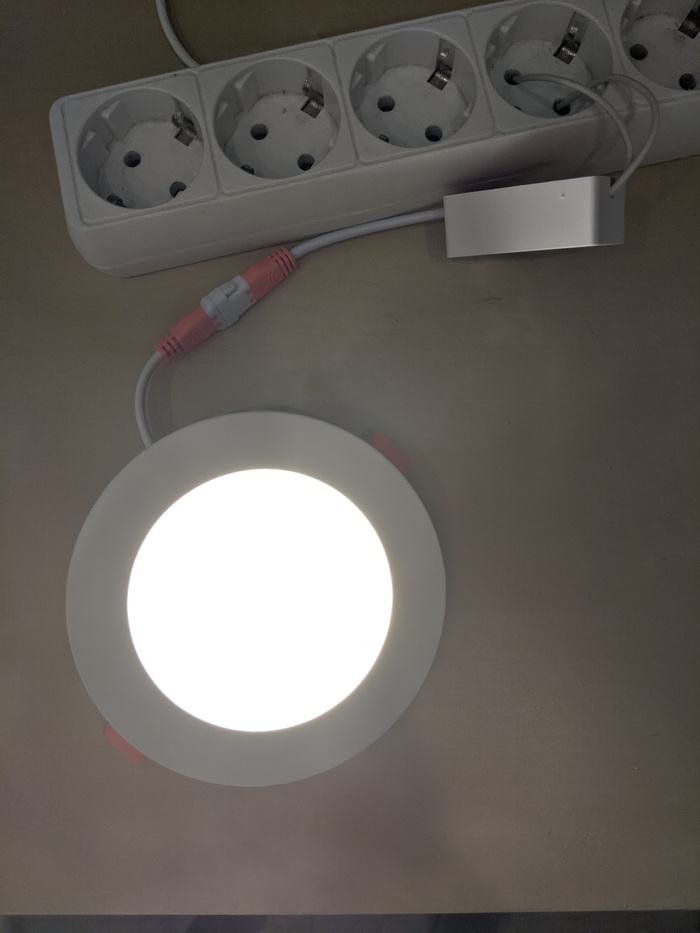

Вынимаем светильник из лап держателя и проверяем на работоспособность любым удобным способом. Я просто подключаю его к драйверу и вставляю концы в розетку (Не повторять!):

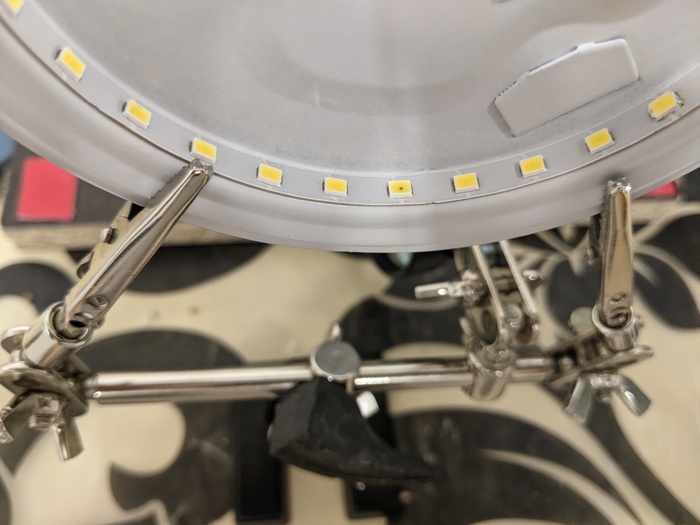

На этом фото можно увидеть заменённый светодиод. Всё вместе выглядит так:
Если всё работает, то отключаем светильник от питания и собираем в обратном порядке: вставляем в корпус, загибаем кромки. Теперь прежде чем устанавливать его обратно в потолок нужно снова подключить его к питанию и оставить на полчаса-час (чтобы не пришлось ставить, а потом снова снимать и разбирать).
После обкатки можно ставить обратно.
Вместо заключения:
1. Повторюсь, что пост не является руководством. Если решите повторить, то только на свой страх и риск.
2. Восстановление сделано с использованием инструментов, которые есть почти в каждом доме.
3. Да, выглядит немного колхозно (или не немного).
4. Некоторые из восстановленных светильников работают уже полгода. Сколько выстоят - покажет время. Есть светильники с тремя заменёнными светодиодами, это значит, что после замены одного из строя выходят светодиоды, установленные на заводе, а не припаянные мной колхозно вручную.
5. У некоторых читателей мог возникнуть вопрос "А где использование припоя?". Ответ: в моём случае припоя, который остался на контактах и на светодиоде, достаточно для припаивания его на место, если его не достаточно, то нужно добавить припой (тут просто нужен небольшой опыт пайки).
6. На восстановление одного светильника уходит 10-15 минут.
Надеюсь кому-то пост окажется полезным и Спасибо за внимание!
