Не ожидал того что на меня подпишутся 32 человека, после того как заметил сразу же продолжил делать начатое.
А продолжу я с того что буду разводить провода под модули.

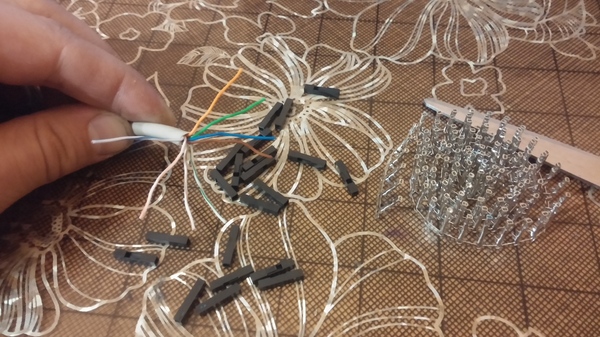

Провода нужных размеров я снял со старых не работающих мышек/клавиатуры.
Дюпоны "мама" были изъяты из нескольких системных блоков и выпрошенных у знакомого человека.
Примерно вот что у меня получилось

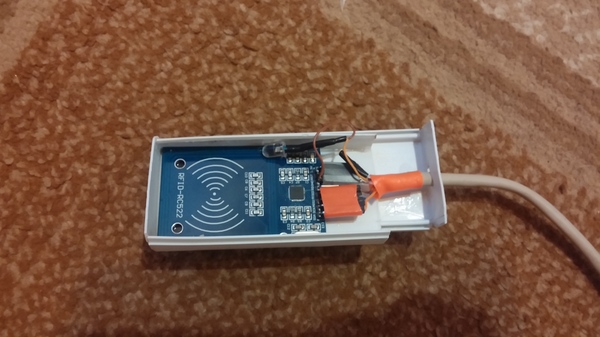

Далее взял приготовленный корпус для MFRC522, продел через отверстие провода и припаял 2 светодиода(синий и красный), клеил их на термоклей, на контакты со светодиодами были припаяны резисторы номиналом 220ом(под конец поста вы их увидите).
Дюпоны "папа" делал из: медной проволоки 0.8мм и термоусадки.
После припайки самопальных дюпонов, подсоединил модуль к arduino для проверки передачи данных по длинному проводу(до этого проверял, сигнал не доходил после чего провод укоротил до нужных размеров).
Для проверки модуля использовал готовый скетч.
Все работает, идём дальше.
Опять же вырезал кусок кабельного канала и придал и склеил нужную форму для датчика движения.
При приклеивании углов у меня случился казус, приклеил пальцы к пластику. Если у вас такое случалось/случится не старайтесь отодрать пальцы от приклеиваемого места, вы так отдерёте себе кусок кожи. Склеившийся палец(ы) можно снять с помощью полу горячей/тёплой воды.
После засыхания клея, датчик движения был приклеен на термоклей.
Дабы не оставлять провода в безобразном виде, было куплено несколько термоусадок.
Термоусадку пришлось усаживать газовой горелкой, т.к усаживание зажигалкой займёт больше времени.
Усадил, соединил и приступил к написанию скетча, после написания скетча начал проверять.
Вся основа готова, теперь необходимо сделать питание для всего этого.
Запитывать все это буду от ИБП аккумулятора на 12в. 7ah(не реклама).
Так же для питания развёл провода. Для защиты от короткого замыкания было решено припаять предохранитель на 1ампер.
На один из конец провода был припаян штекер питания для arduino(тут схема, может кому пригодится).
Так же от резкого перепада напряжения был припаян конденсатор на 16вольт 2000мф(желательно больше, напряжение заметно проседает при включении сигнала).
На обратной стороне кабеля припаял наклемники для подключению к аккумулятору.
Осталось все это собрать воедино и окончательно проверить на работоспособность.
На 6-7 контакте видно как припаяны резисторы к самодельным дюпонам.
Все уложено, утрамбовано , впилен сигнализационный клаксон.
После того как все окончательно прикрутил начал проверять.
По началу MFRC отказывался принимать ключ карту(не понял почему, позже все заработало).
Собсно вот последнее видео.
Под комментариями прошлого поста просили писать/добавлять больше информации но в этом особо не смог разгуляться(ограничение на 25 блоков), поэтому пришлось пару фотографий удалить.
Будет ли продолжения?
-Пока что сам не знаю, в планах докупить еще один датчик движения и gsm модуль.

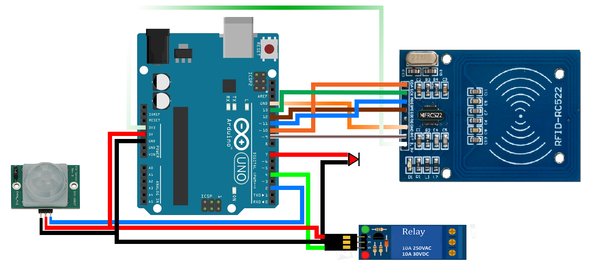

Кому нужен скетч и схема подключения, напишите в комментарии на какой файлообменник залить.
