Просто считать провода инструмент работал нормально, сделать красивую хорошо читаемую схему и не перегрузить распред коробку - нет. На стадии планирования было не очевидно насколько перегружены будут коробки и какая путаница проводов будет в итоге.

Что было допилено

Теперь каждая коробка имеет ограниченное количество портов.

Рисование происходит в ортогональном режиме

Каждая кабельная линия теперь отрисовывается отдельной линий, которая имеет реальный размер (взял 2 см толщина линии и 1 см зазор, прям как для гофры 20 и клипс)

Каждый точечный значок имеет направление выхода кабеля, чтобы выйти от стены на 20 см перпендикулярно и идти к коробке.

Чтобы не разводить руками каждую линию, добавил кнопку "Оптимизировать порты" - сама перебирает порты линий и находит оптимальное положение по длине и пересечениям.

Добавил значкам высоту установки, высоту потолков, можно как сделать высоты всех однотипных значков по умолчанию, так и указать исключения.

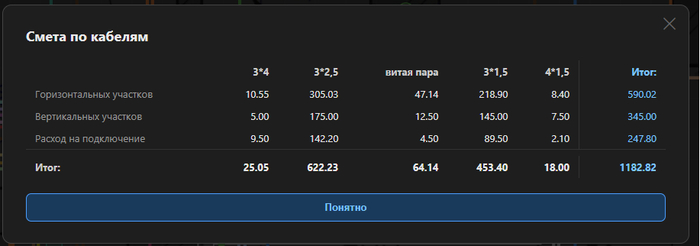

Добавил сводку для расчёта объёма работы, показаны горизонтальные/вертикальные участки линий по маркам кабеля (посчитал метры штробы и гофры).

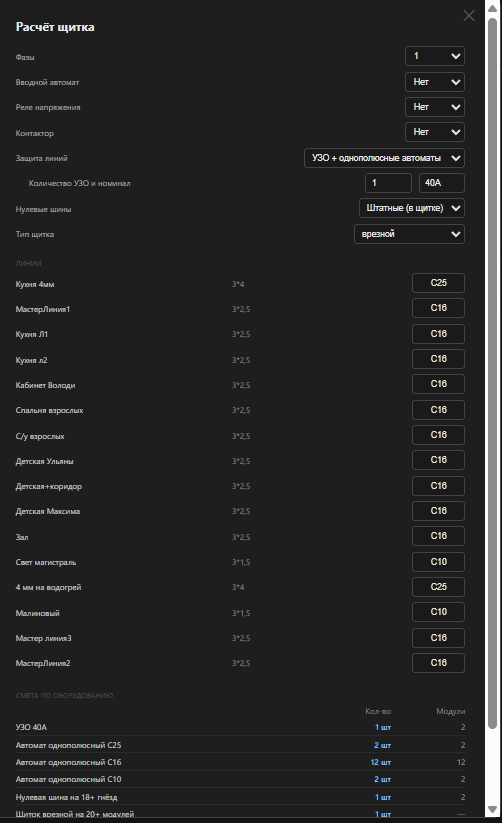

Добавил расчёт щитка, в первую очередь чтобы считать его размер, но можно указать номинал и тип оборудования - пригодится дальше, в проектах с реально большим количеством линий помогает. Избавляет от доп работы в экселе.

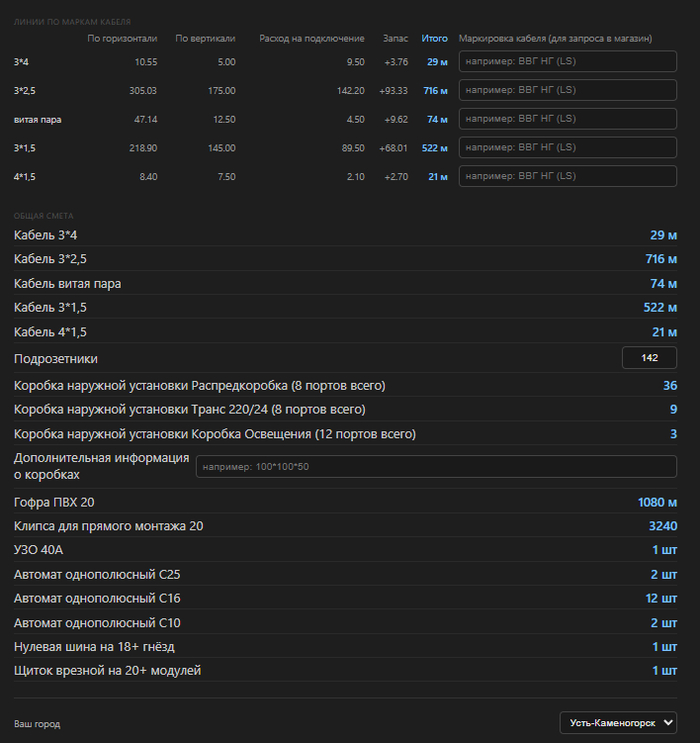

Ну и если у нас есть данные по кабелям и щитку то можно и полную смету сформировать и сразу отправить запрос в магазины города, мы в Казахстане так и делаем. Отправил запрос в магазин - тебе в ответ накладную где прописана каждая позиция с ценой и есть общий ценник. Либо выбрал самый подходящий магазин, либо собираешь заказ по частям - удобно.

Приглашаю вас к использованию этим инструментом, это бесплатно, без регистрации и останется таким навсегда.

Добавил список последних обновлений (в текущем моменте развития ИИ развитие инструмента очень быстрое), форму обратной связи - найдёте что улучшить или ошибку - сообщите мне.

Что было не так

В прошлый раз делал упор, что сделал коробкам несколько портов вместо одной точки входа — чтобы не получалось слишком перегруженных коробок. На тестовых задачах и малых объектах работало нормально, после обработки плана 167 метровой квартиры и особенно после начала работы по этому плану понял что нужны доработки.

Программа честно раскидывала линии по портам — но реалии работы с газовым монтажным пистолетом сказали своё фи при попытке вбивания клипс в стыках потолка и стен. Получались красивые на первый взгляд схемы, но совершенно неудобные в монтаже.

Ну и, спасибо предыдущим комментаторам, высот установки розеток/выключателей реально не хватало.

Что доделал

Добавил измерительные инструменты. Можно просто померять какое-то расстояние и поставить выноску с размером на чертеже.

Добавил в скачиваемые файлы - схемы портов на коробках и сколько кабеля надо резать, сколько из них упаковывать в гофру.

Направление у розетки и выключателя. Теперь при установке значка можно потянуть курсор в сторону — так задаёшь, с какой стороны кабель реально выходит из стены. Отошёл от стены на 20 см - дальше пошёл куда тебе надо. Не понравилось — правой кнопкой прямо по значку и подвинул. Раньше программа тянула провод по кратчайшей прямой, а теперь в соответствии со здравым смыслом.

Обход пересечений. Тут пришлось повозиться. *Нейросеть конечно дала текст, но это была выня, поэтому напишу сам.* Вся работа была подобна работе тестировщика с быстрым туповатым программистом. Он пишет что всё исправил, а там все баги на месте. Сидишь и как дятел повторяешь одно и то же и указываешь на очевидные вещи, моя немного устать.

Каким то чудом, когда оно говорило что лучше сделать нельзя, а я показывал какой результат должен быть - он соглашался и переписывал. На текущей итерации результат мне нравится, а силы на тестирование меня покидают x-\.

Я добавил на страницу блок со списками обновлений и форме обратной связи - если вы будете этим пользоваться и найдёте баг - напишите мне, я намерен развивать инструмент и дальше до разумного предела.

Что дальше

Думаю допилить расчёт щитка, когда у тебя больше 18 линий, + 2 входящие фазы (объединённая квартира) + 2 реле напряжения с раздельными нулям - посчитать на сколько модулей нужен щиток не такая плохая идея.

Ну и наверное сделать какую-то сводку по проекту, типа:

1) линий в горизонтали - 817 метров (с разблюдовкой по маркам кабеля), для расчёта гофры

2) линий по вертикали - 270 метров, для расчёта метров штробления

Из космоса - собрать полный расход материалов (ВВГ, гофра и т.д.) и разослать по местным магазинам с просьбой сделать расчёт стоимости.

Что думаете будет полезнее, товарищи?

provodka.org — бесплатно, без регистрации, работает в браузере.

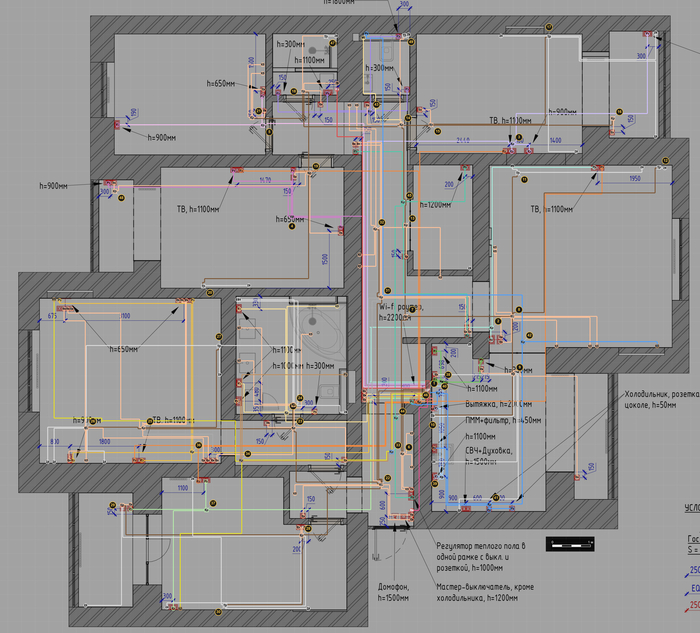

Приложу фото последнего проекта, по нему делаем монтаж. Лучше с планом чем без.

Как это работает (по-простому)

Загружаешь фото плана квартиры, отмечаешь масштаб (нарисовал линию по известной стене — сказал ей сколько это метров), расставляешь значки — розетка, выключатель, распредкоробка. Тянешь линии проводки от щитка. Каждый цвет линии — отдельная цепь. В конце — итог: сколько метров кабеля какого нужно купить. Всё. Ну ещё и скачал чертёж с собой на монтаж, всегда есть схема посмотреть.

Этот планировщик отлично работает и всё считает, но глядя на всю эту переплетённую гофру под потолком (когда в одну коробку входит 8+ кабелей) захотелось красоты.

Так появилась потребность в более продвинутой версии

Я понял что гофропутань это следствие недостаточности планировки линий, объединение всех линий в одну косу в базовой версии никак не помогало понять как их из этой косы красиво вывести, а не с крайней правой полосы - налево.

Добавил коробкам количество портов, развёл все линии отдельно и захотел процесс оптимизации схемы по длине проводов, количеству пересечений и "магистрализации" линий.

То что получилось меня радует, на ближайший монтаж у меня будут подробные планы как лежат линии, и как они входят в какие порты коробок, дам своему студенту, машинисту перфоратора и протягивальщуку проводов - минимизирую дурацкие ошибки не очень вовлечённых работников.

Что в итоге

Работающий калькулятор проводки, бесплатный, с автоматической трассировкой (кто понимает — там реально AI-роутер как для печатных плат, только для розеток), два режима — простой и «продвинутый» с портами и оптимизацией, четыре языка интерфейса.

Живёт на provodka.org, кому актуально при ремонте, монтаже — пользуйтесь, это бесплатно.

TL;DR: задолбался считать провода линейкой → полгода переписывался с нейросетью → получил бесплатный калькулятор с автотрассировщиком уровня «как в разводке плат» → нашли по пути кучу забавных багов → доволен.
