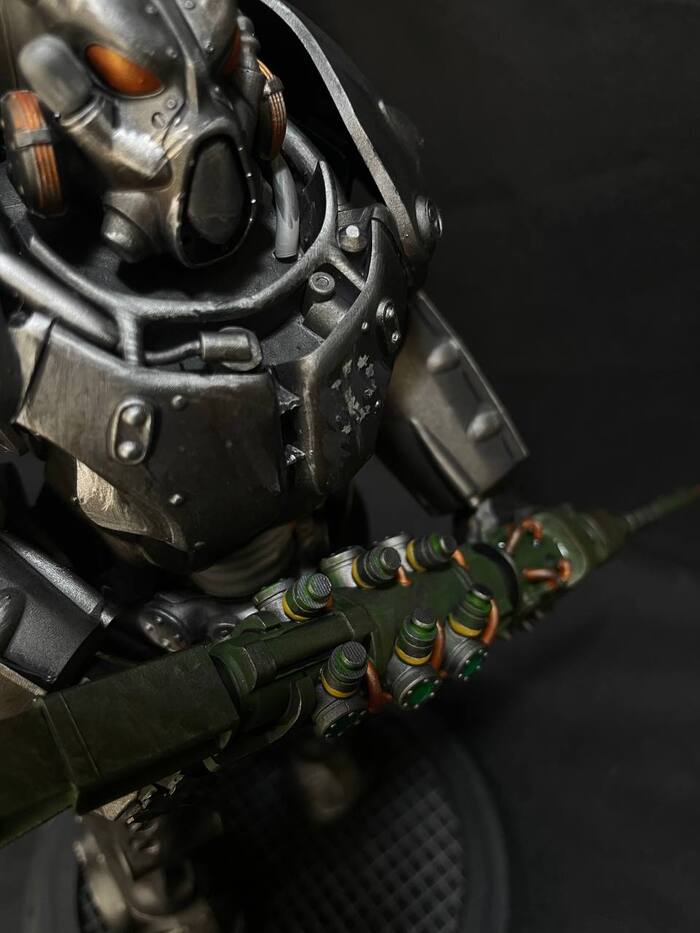

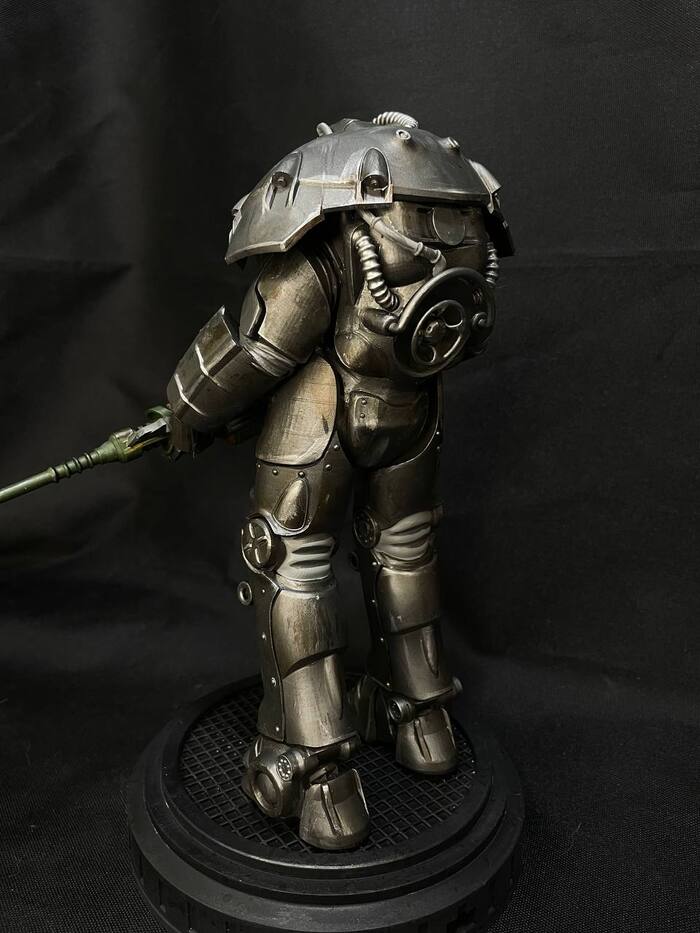

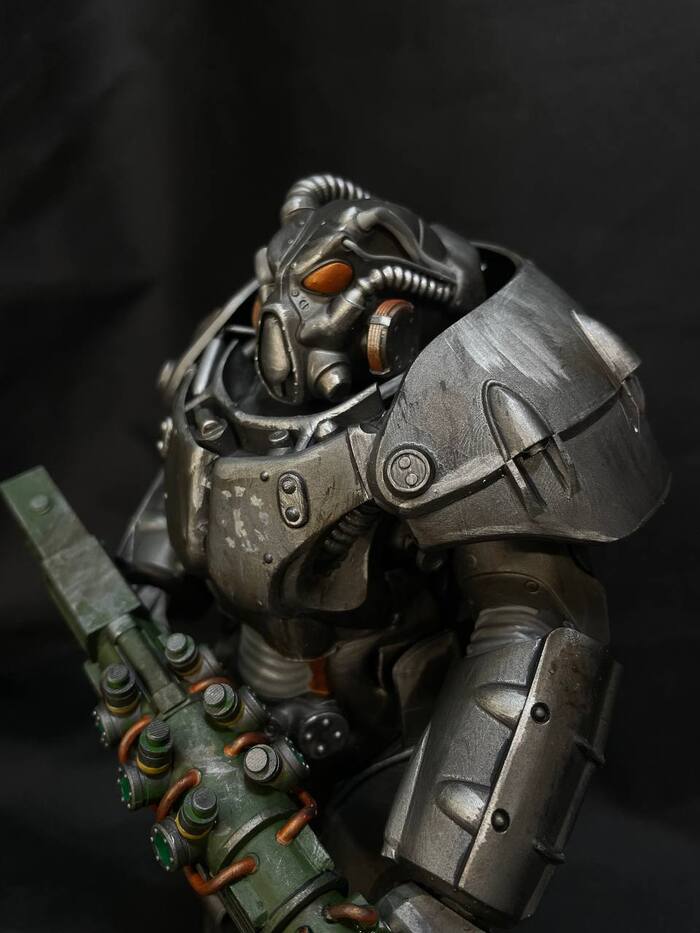

Я не являюсь автором 3D-модели, но она была "немного" допилена.
Материалом для 3Д печати послужил PET-G около 2 кг. Элементы соединялись на металлические шипы, прихватывались суперклеем и окончательно фиксировались эпоксидной смолой. Швы и дефекты затирались шпатлевкой для пластика. Далее грунт, жидкий "хром", лак, хаки. Столь мудреная окраска нужна чтоб сквозь реальные потертости и царапины проглядывал металл.
В качестве микроконтроллера был выбран Arduino nano, из за своей попсовости и вообще он у меня 2 года пылился. Сервоприводы изначально планировались MG90S, но они оказались слишком слабыми, поэтому были заменены на MG995. Музыкой заведует модуль DFPlayer Mini. Конечно на карту памяти было залито полтора часа музыки из игры. Два фонаря белый и красный коммутируются через реле. С питанием внутренних цепей пришлось намудрить и использовать аж 4 понижайки на базе LM2596. Источником первичного питания являются 2 аккумулятора 18650, но при желании можно запитать от любого источника от 7 до 35 вольт (например БП ноутбука). Управление осуществляется посредством ИК пульта.
На изготовление данного MP3 плеера ушло порядка 2-х месяцев.
Смотритель Убежища 404 обращается к вам. Надоело глотать пыль и слушать треск старого радио?Жаждешь контента, который не превратился в гуля? Ты любишь сочные тексты и арты,от которых мурашки по коже, даже под силовой броней? Фанатеешь от эстетики Fallout и постапокалипсиса?
Тогда не жди, пока тебя настигнет радиация! Проходная открыта!
Жми на ссылку в шапке профиля и проходи в Убежище 404. У нас тепло,сухо и всегда свежие запасы годноты. Убежище ждет тебя.
И родилась задумка, понятное дело, сделать и распечатать. После кручения в блендере задумка обросла деталями. Для этого потребовались новые модели: "Толстяк", плазменная винтовка, немного ядерных блоков и так по мелочи.
1/2
Толстячок увидел свет самый первый. Отделение поддержек мрак и боль.
1/3
Потом пришел черёд плазмы. Сделал сразу 2 штуки, на тот случай, если сломаю что-нибудь при отрывании поддержек. Отделение поддержек мрак и боль в двойном размере.
1/2
Потом все было покрашено. Заняло довольно много времени из-за мелочевки.
Тут можно заметить эффект "поникшего" и "бодрого" ствола у плазмы, и еще проводок, ушедший вместе с поддержками в помойку.
1/2
Добавил большой ящик. Можно разложить на два, скрепляются на магнитах.
Дальше готовим основную модельку брони. Изначально модель была без модификации тесла, но когда я увидел как она выглядит с теслой, то решил печатать ее и добавить в нее немного "огонька".
Уже напечатана и подчищена, но пока выглядит грустно.
1/4
Покраска, примерка, предварительная сборка без клея.
1/2
Прокладка проводков и пайка светодиодов. Светодиоды SMD размером 2 x 1 мм.
Тестовое включение. Выглядит странно, но это пока только проверка, что все подключено верно.
Сначала хотел питать от аккумулятора, но одного не хватало, два уже негде было размещать, но и их не хватало по напряжению. Места для их размещения не хватало, надо было делать отсек, чтобы можно было вытащить аккумуляторы для подзарядки. Размещение аккумулятор внутри корпуса фигурки не вариант - нет места, в подставке - слишком толстая выходит. Выбрал вариант подводить питание от внешнего блока 12B через подставку и дальше через ноги. Контакты надо делать быстроразъёмными, не хотел привязывать фигурку намертво к подставке. Сделал следующим образом: в пятках вставлен магнит, с внутренней стороны к нему подходит провод. В подставке подпружиненный контакт. Устанавливаем фигурку на подставку, магнит в пятке прилипает к контакту в подставке и вуаля, есть питание. Подпружиненный контакт под весом фигурки прячется внутрь подставки.
Вот так выглядит пятка и ответная часть, которая будет внутри подставки.
Видео как работает эта штука. Вся проводка скрыта внутри фигурки и внутри подставки. Работает шикарно.

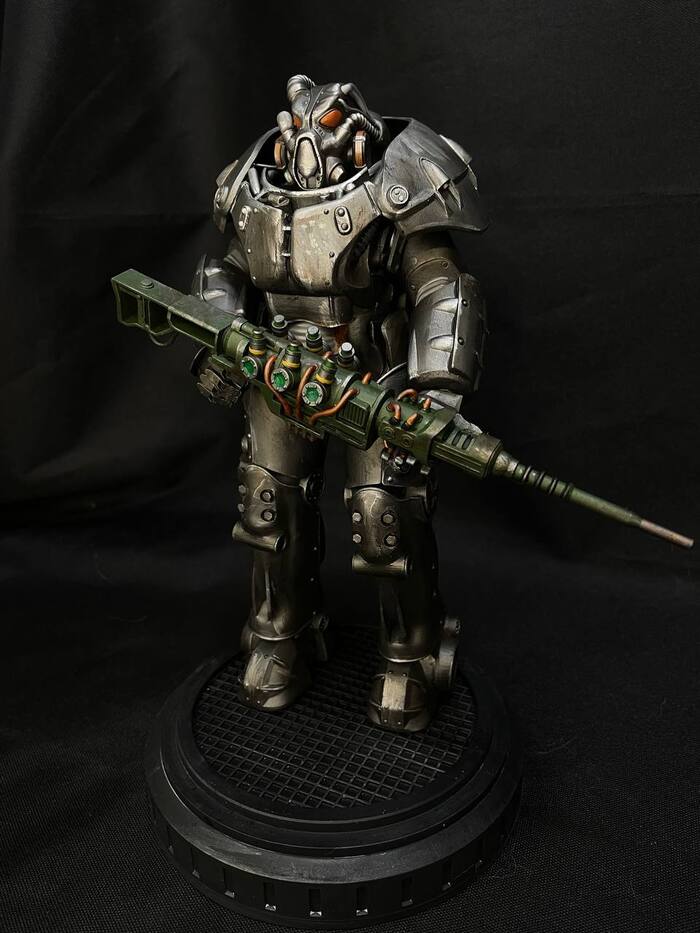

Ну и результат ниже. Стойки станции и сама фигурка не меняют своего местоположения, остальной шмот можно переставлять как хочется. Из ведра можно все вытряхнуть и устроить беспорядок. Мини нюк в "Тостяке" готов к выстрелу, разрядить не получится, отдельно стоящий можно попинать ногой. Сам толстяк и плазму можно уронить или переставить. Ящик для инструментов передвинуть или сделать из него две штуки.
Ну и с "огоньком". Не сделал защиту от "дурака", если фигурку перевернуть на 180 и поставить при подключенном питании, то будет немного дымно. Размер фигурки без подставки около 24 см.
