Я занимаюсь разработкой модульной системы хранения. Писал об этом вот тут: Как я облажался, и перешёл на светлую сторону

В начале я пытался её продавать, но безуспешно. И теперь она стала моим «пет проектом».

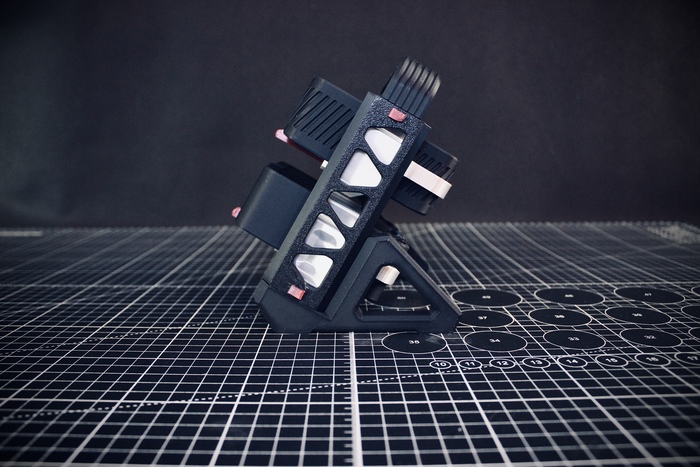

Как это работает: Вы качаете файлы(бесплатно), печатаете на своём принтере отдельные элементы системы, собираете всё вместе, и получаете стойку с коробочками, под хранение какой-то мелочёвки.

Ооочень дорого!

Вы тратите кучу пластика. Например вот этот набор весит 360г. (Без держателя)

Это примерно 600 рублей по материалу(я печатаю матовым ПЛА от Esun).

Мой принтер кушает 150Вт, в пике. Ещё примерно 6 рублей на электричество за 6 часов печати.

Ну и амортизация… не знаю как посчитать правильно. Но принтер стоил 20к рублей. Давайте посчитаем, будто он проработает 2000 часов до поломки. Примерно 83 дня. Тогда амортизация - 10 рублей в час. Печать около 6 часов. Получаем 60 рублей.

Итого 666₽. Видит Бог! Я не специально такую цифру подгонял.

Занимает много места.

Многие подметили что эта штуковина занимает место на столе. Да занимает. Если её ставить на стол, то свободного места становится меньше. Так работает трёхмерное пространство в нашей Вселенной. Возможно в других мирах будет иначе, проверить пока не могу. Кроме шуток — места она занимает больше чем классические системы хранения.

Как ослабить этот эффект? Повесить на стену! Я об этом уже упоминал. Но подробнее расскажу дальше.

Много пустого пространства.

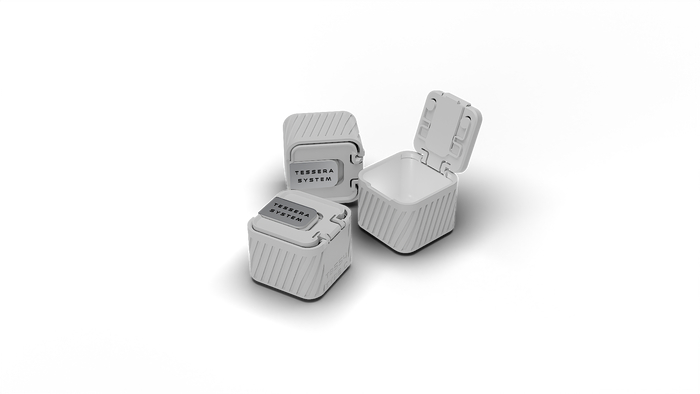

Да, система подразумевает «модульность». А значит нужна какая-то кратность. Это приводит к тому что базовый контейнер TB554(50*50*40) занимает ячейку высотой 60мм. А контейнер TB333(30*30*30) занимает ячейку высотой 40мм. Всё это нужно уместить в одно пространство. Иначе собрать эти стойки в одну вы не сможете. Не забываем, что система вертикальная(преимущественно), значит держатели должны быть с зажимами.

И вот всё это приводит к пустотам, которые съедают лишний объём.

Медленно развивается.

Я делаю её один. В свободное время. Тут всё понятно, я думаю.

Модульность!

Ради неё всё и задумывалось. Я хотел сделать систему ориентированной на эргономику. Как достичь такой эргономики которая будет удобна всем? Никак! У всех разные задачи, и каждому нужна своя сборка. У меня, к примеру, уже появилось разделение стоек по содержимому. В одной болтики. В другой модули Ардуино. В третьей лежат флешки и карты памяти. Моя жена хранит там бусины и бисер.

Доступность.

Если появляется необходимость в расширении — просто печатаешь ещё. Эти контейнеры никогда не пропадут из продажи. Систему не начнут выпускать в другом цвете. Если изменится стандарт, размер, или дизайн, то ты можешь остаться в старом стандарте. Цена на них не вырастет. Скорее всего наоборот — пластик будет становиться только доступнее, а принтеры дешевле и быстрее. Сами модели вообще бесплатные.

Мобильность.

Не обязательно ставить все стойки вместе. Во время сборки какого-то изделия я просто ставлю рядом ту стойку, которую буду использовать сегодня. Остальные можно убрать, чтобы освободить место.Дизайн. Да, да. Нельзя было не заметить что она очень сильно отличается от всеми любимых коробок из Леруа. Это не просто так. Я хотел сделать что-то красивое, что может быть частью интерьера. В мастерской у меня тоже деревянные ящики из фанеры, и пластиковые боксы из магазина. Но дома я это всё видеть не хочу. Дома у меня аккуратные стойки Тессеры, и всё по полочкам.

Я сделал настенный кронштейн для системы! Но он не простой.

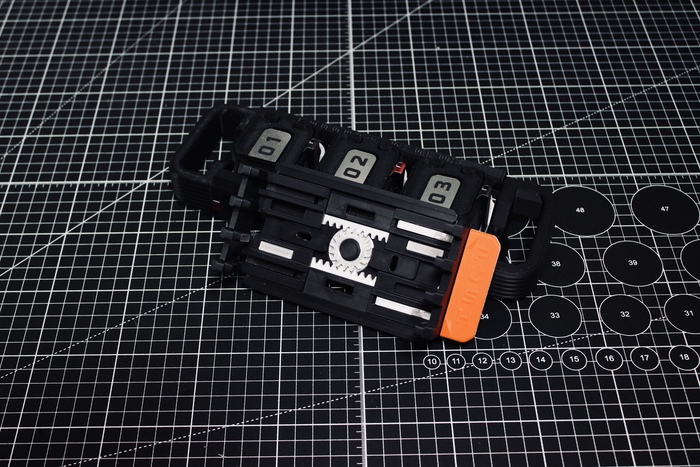

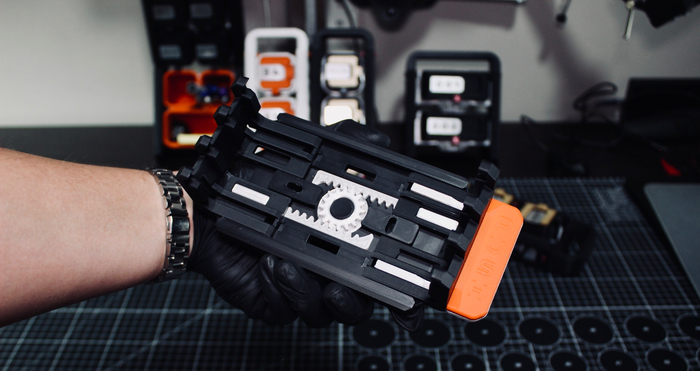

Этот кронштейн механический! Он подходит как для узкой системы, на одну коробку, так и для широкой, на два контейнера. И я постарался сделать так чтобы пользоваться им можно было одной рукой. Ниже приложу короткое видео со сборкой и демонстрацией.

Ну и конечно, всё сделано по тем же принципам: для печати достаточно самого простого принтера, с маленьким столом и без камеры. Зазоры все уже подобраны. Печатать можно из ПЛА, АБС, и вообще из чего хотите. Поддержек не требуется. Винтов и клея тоже не нужно.

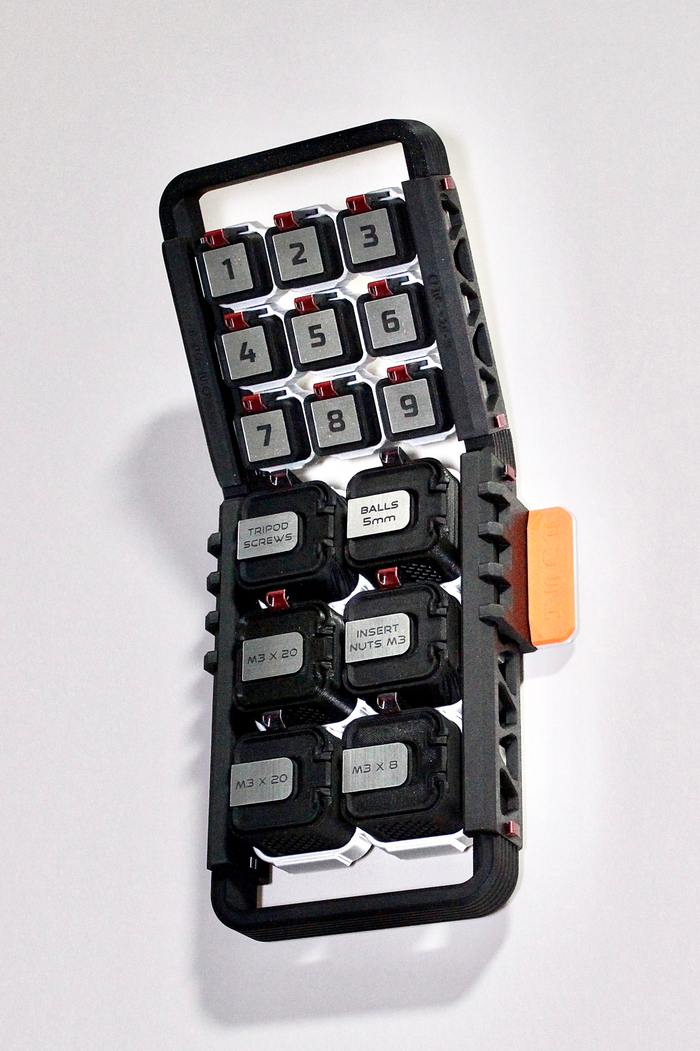

Вешаете кронштейн на стену, и устанавливаете в него тот вариант системы, который хотите. Детали все симметричные. Есть вариант кнопки без надписи. Может потом сделаю ещё какой-то дизайн.

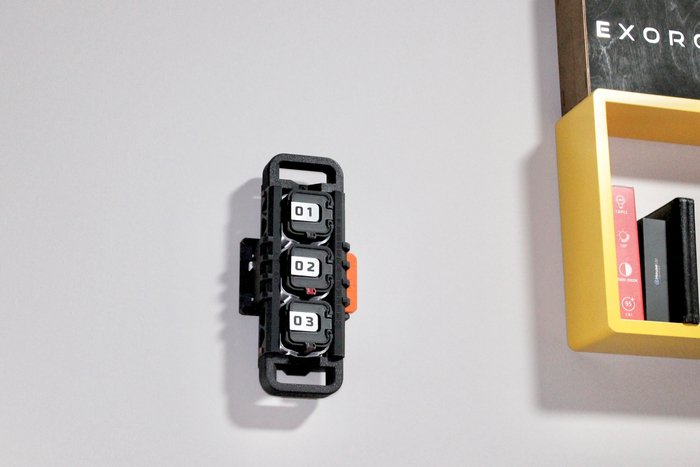

Теперь систему можно убрать со стола, и повесить на стену, если она не используется.

Но имейте ввиду: некоторые боксы выступаю сзади. Это будет препятствовать установке.

А вот расположение рельс не имеет значения. Кронштейн принимает любой вариант установки рельс.

З.Ы. Ранее мне уже отсыпали в панамку, за то что я не оставил ссылок на файлы. Но мне уже сносили посты за эти ссылки. Вроде как правила размещения рекламы нарушались. Так что теперь только телега. Сорян.

Всем бобра! И да прибудет с вами адгезия.
