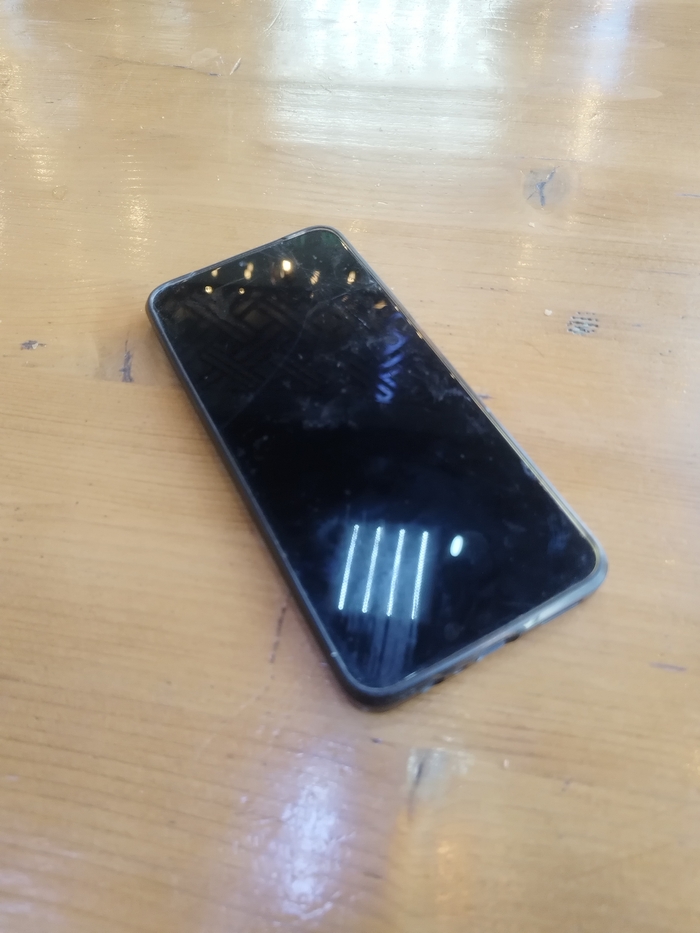

На экране появилась надпись Entering fastboot mode
И никакое нажатие кнопок не помогает. Смартфон будто завис.

ЧТО ДЕЛАТЬ?

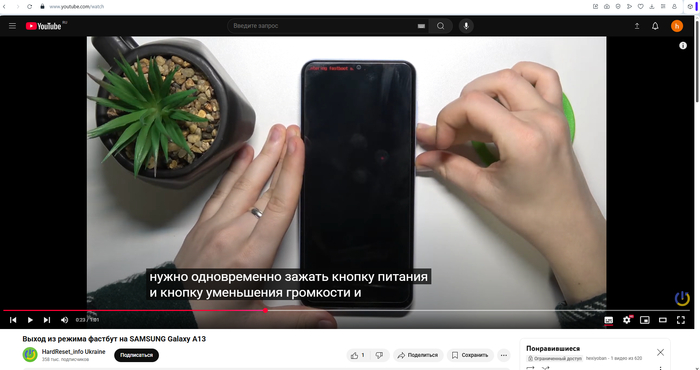

1. Зажать кнопку питания и уменьшения громкости!
2. Держать пока не появиться на экране заставка Samsung
3. Отпустить все кнопки
4. Телефон перезагрузиться в обычный режим

НЮАНСЫ!

Если эта комбинация вам не помогла, то в интернет поиске или на ютубе, введите в поисковую строку запрос:
"Ваша модель телефона" как выйти Entering fastboot mode

Т.к у каждой серии смартфона, свои способы выйти из такого режима.

ДРУГОЙ НЮАНС.

Зажимать надо именно кнопку УМЕНЬШЕНИЯ ГРОМКОСТИ, а не Увеличения.
Т.к зажатие кнопки питания + увеличение громкости, в данном режиме ничего не даст.

Эта комбинация(зажатие кнопки питания + увеличение громкости) работает только вне режима
" fastboot mode", и предназначена для входа в сервисное меню.

Обычно это меню используют для того, чтобы сбросить и очистить смартфон до заводского состояния.(чтобы осталась только чистая прошивка, как у нового смартфона).

Полный сброс (hard reset, factory reset) Samsung A13, можно выполнить и через обычное меню смартфона, что намного проще и безопаснее для более обычного пользователя.

Для этого зайдите в меню:
«Настройки» - Общие настройки -Сброс.
И там выберите пункт "Сброс данных".

Если вам обычное меню смартфона недоступно, из-за каких то проблем и неполадок, то есть другой, более сложный способ, при помощи сервисного меню.

АЛГОРИТМ ПОЛНОГО СБРОСА:

1.Выключите смартфон.
Удерживайте кнопку питания и выберите Выключить/ «Power Off».

2.Войдите в сервисный режим Recover.
Одновременно нажмите и удерживайте кнопки
«Громкость вверх» и "Кнопка питания", пока не появится заставка с логотипом Samsung.

3.Отпустить обе кнопки, как появится логотип Самсунг.

4. Используйте кнопки громкости для навигации по меню.
Прокрутить до надписи/ опции «Wipe data/factory reset», и выбрать её кнопкой питания, нажав кнопку питания.

5. Подтвердите выбор.
Выберите «Yes» для того, чтобы подтвердить сброс.

6. Когда на экране промелькают надписи, и все завершится, то:
Выберите в появившемся меню, пункт «Reboot system now»

7. Устройство перезагрузится в обычном режиме.
