Сегодня я расскажу, как воскресить игровой ноутбук за 100к, который в какой-то момент просто решил перестать включаться и показывать изображение.

Принесли игровой Lenovo Legion 5 15IMH6 на процессоре Intel Core i5-10300H. Периодически выключается, пропадает диск D, чтобы снова включить — надо танцевать с бубном и перетыкать аккумулятор либо долго держать кнопку включения.

Это типовая проблема ноутбуков Lenovo: потому что китайские гении решили налить компаунд по углам прямо под мощный проц, на котором можно жарить яичницу, потому что он греется под нагрузкой до 100 градусов. Яичницу, если что, можно жарить уже при 120)

По итогу постоянные циклы нагрева и охлаждения расширяют и сужают BGA-шары под процессором, а по углам, где налит компаунд, шары тупо отрываются, и материнская плата начинает терять связь с процессором, от чего ноутбук начинает рандомно вырубаться, зависать, перезагружаться, выдавать артефакты на изображении, терять оперативную память и не определять жёсткие диски и SSD.

Помогает либо выпаять процессор его и запаять по новой за дорого, либо вообще менять проц на новый за очень дорого. Мы займёмся первым.

Снимаем крышку

Для начала снимаем заднюю крышку ноутбука.

Снимаем систему охлаждения

Затем снимаем тепловые трубки, радиаторы и кулеры.

Извлекаем материнскую плату

Вынимаем материнскую плату и оттираем следы термопасты с чипов. Здесь стоит процессор Intel Core i5-10300H — его и нужно выпаивать.

Выпаиваем процессор на ИК-станции

Для выпаивания будем использовать инфракрасную паяльную станцию Термопро ИК-650 Про за 300к вечнодеревянных славянских рупий, но думаю, в комментах найдутся люди, которые расскажут, как делают то же самое в духовке на кухне)

Нагреваем плату сверху на 230 градусов и снизу на 160 градусов, и ждем когда шары припоя расплавятся.

Нагреваем и снимаем процессор с материнской платы

После чего аккуратно снимаем процессор вакуумным пинцетом перед этим долго ковыряя компаунд на углах чипа.

Очищаем процессор и материнскую плату от компаунда

После снятия процессора видим залитый по углам чёрный компаунд — именно он не давал BGA-шарам нормально расширяться при нагреве. Оттирать это всё — отдельный вид извращения, потому что его можно только соскабливать под нагревом с материнской платы, при этом стараясь не повредить защитную маску между пятаками.

Оттираем компаунд с процессора.

Убираем старые BGA шары

Лудим серые пятаки, собираем старый припой медной оплеткой и оттираем плату с процессором до блеска как у кота.

Наносим новые BGA-шары через трафарет

Паяльную пасту на ноутбучных чипах использовать нельзя — BGA-шары получатся неодинакового размера, и процессор либо нормально не сядет, либо может весело пыхнуть при включении, если шары под процессором слипнутся от неравномерного прилегания к плате.

Поэтому нужно использовать готовые калиброванные шары из безсвинцового припоя, которые долго и муторно придётся раскладывать вручную через трафарет, затем нагреваем шары термофеном и добавляем флюса, чтобы шары впаялись на пятаки процессора.

Пайка процессора обратно на плату

На той же ИК-станции и температуре впаиваем чип обратно — шары припоя расплавляются и впаиваются на пятаки материнской платы.

Собираем и наносим термопасту

Оттираем следы флюса, собираем материнскую плату и наносим новую термопасту с фазовым переходом от Laird на процессор с видеокартой.

Запускаем стресс-тесты

Собираем ноутбук и включаем стресс-тест стабильности процессора и видеокарты в Aida 64 и Furmark.

70 градусов в пике, ноут больше не вырубается, никаких рандомных дефектов, перезагрузок, выключений и прочих танцев с бубном. Ноутбук снова готов к потным каткам в веселой ферме)

Lenovo Legion 5 15IMH6 готов.

И вот видео с готовым ноутбуком после реболлинга.

Выдаем ноутбук обратно клиенту и обмениваем его на деньги.

Стоимость ремонта.

Реболлинг процессора Intel Core i5-10300H вышел в 26 900 р.

Но если бы процессор окончательно отъехал к праотцам, то замена процессора Intel Core i5-10300H вышла бы в 44 900 р. Такие дела)

Всем удачных ремонтов!

г. Санкт-Петербург

Гарантия на ремонт 365 дней.

Работаем как с физлицами, так и с ИП и ООО.

Все цены на ремонт Ноутбуков Lenovo есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Я в MAXе (прости господи)

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А тем, кто напишет, что пост реклама пришлю кучу вариантов мемов с Absolute Cinema и Мартином Скорсезе)

Владелец этого телефона купил его в разобранном состоянии, о чем я узнал только после получения заказа. Вроде обычная замена дисплея, но телефон -то 2025 года и почему бы не рассказать об этом подробнее? Хочу показать как это делаю я и в каком состоянии мне прислали телефон.

Получил этого страдальца через Ozon- доставку. И да, я тоже удивлен, что так можно было.

После распаковки увидел, что задняя крышка не приклеена, а просто выпала из корпуса. Потом долго всматривался в дисплей, так и не понял в каком месте он поврежден: стекло целое, но изображения нет. Затем показалась тонкая зеленая полоса посредине экрана. И стало понятно, что был удар в боковую часть рамки. Дисплей умер без шансов на воскрешение.

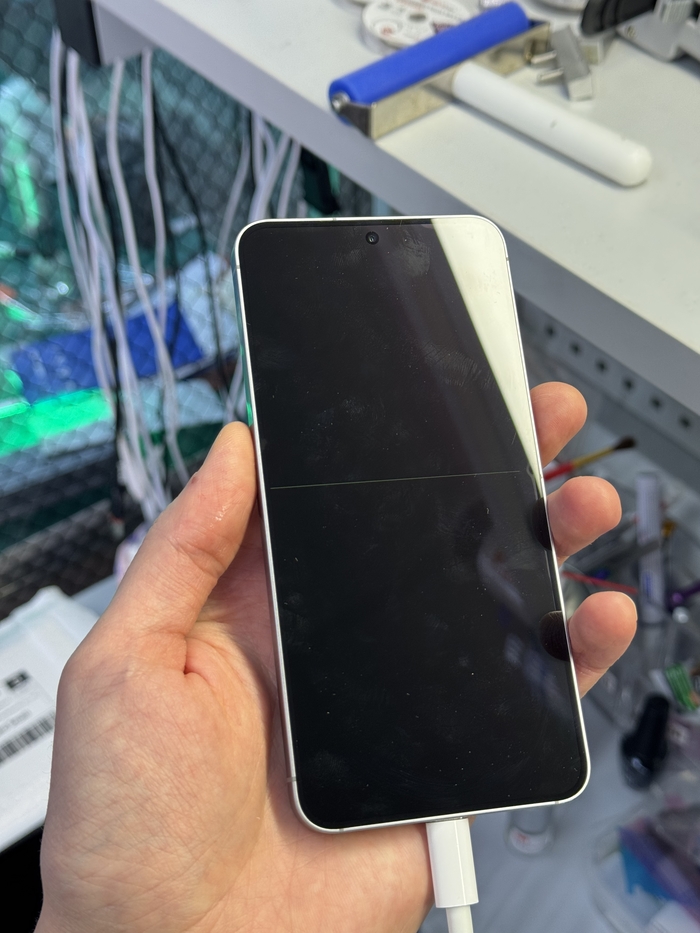

Хватаю оригинальный дисплей и подключаю к устройству. Проверяю все функции, чтобы не установить дисплей, а потом мучится с тем, что не работают камеры, микрофоны или динамики.

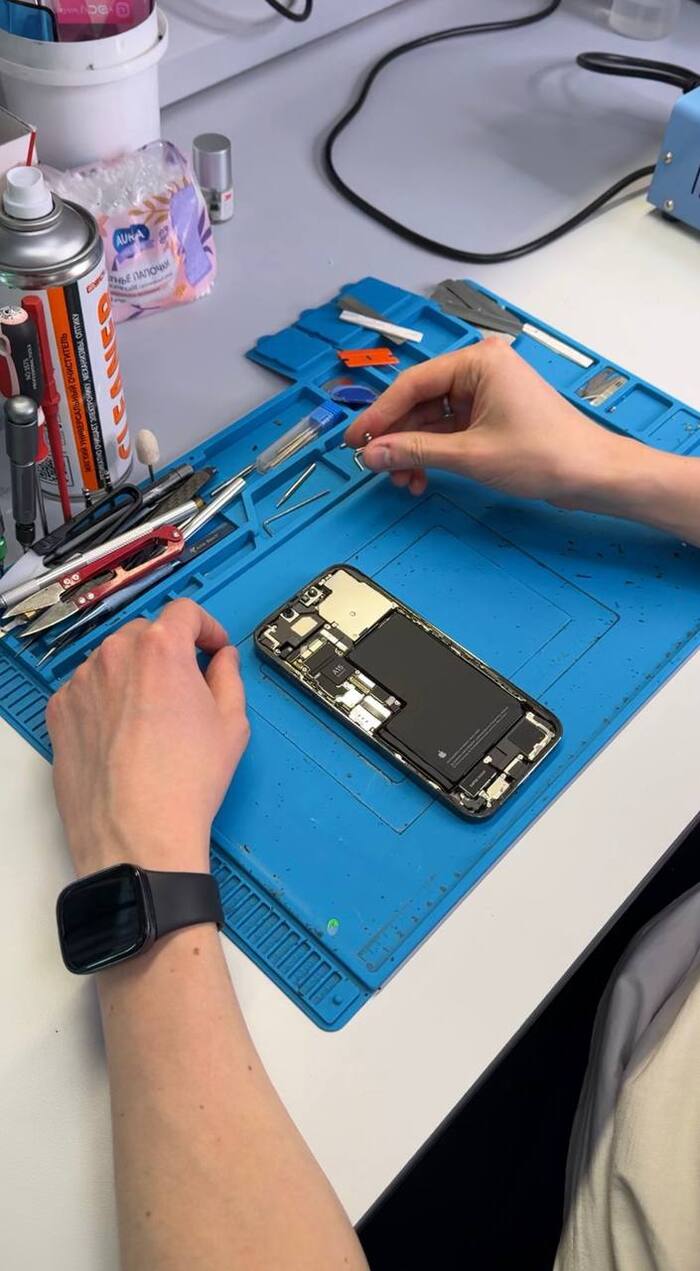

Все функции исправны, дисплей работает. Приступаю к снятию материнской платы и камер, чтобы не заляпать.

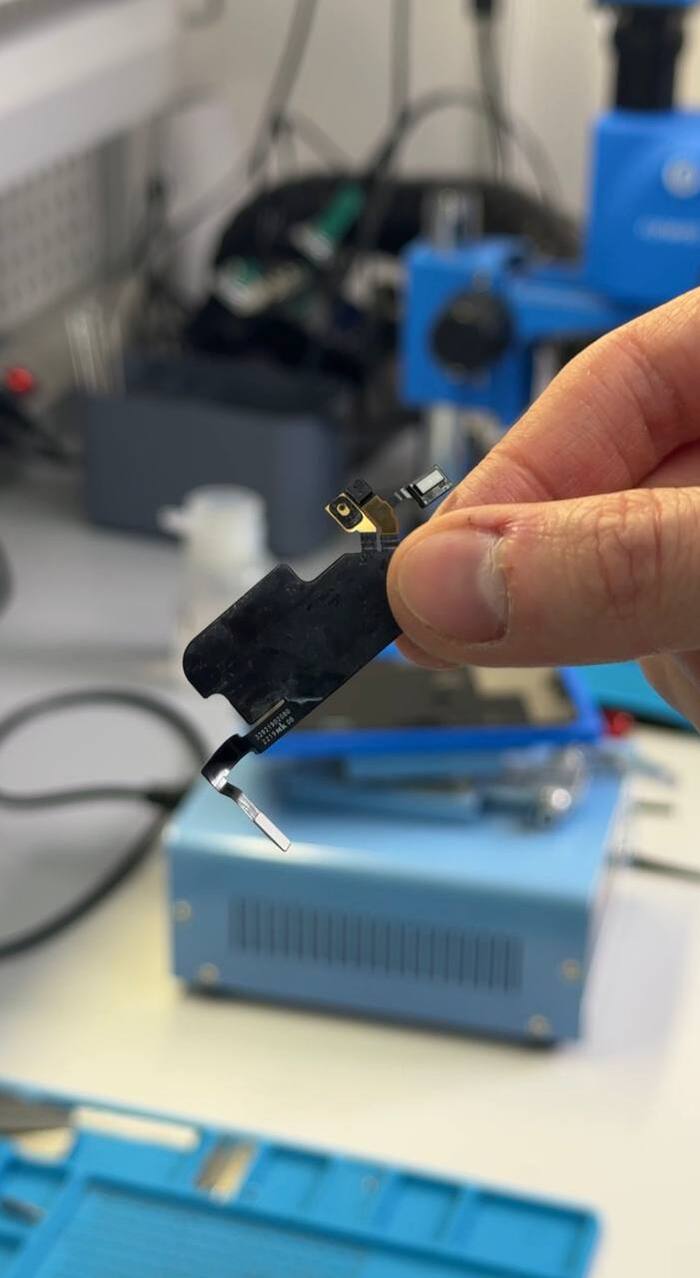

На разогретом устройстве демонтируем фронтальную камеру. Чтобы ее не залить спиртом и не испачкать.

Далее снимаем поврежденный дисплей с помощью пленки и спирта. Видно, что изначально дисплей уже менялся и плохо приклеен в верхней части. Его тупо накинули на старую проклейку. Так, конечно, делать можно, но только если проклейка осталось целой и не потеряла свои свойства. Но тут об этом не задумались. Из-за этого вся пыль с карманов собралась на фронтальной камере.

Аккумулятор вытаскивать не нужно, потому что телефон на сепараторе греется недолго. Нужно только убрать старую проклейку с помощью крутящейся спицы.

Предварительно все очистив, обезжирив и нанеся праймер, устанавливаю вспененный двусторонний скотч, который очень похож по свойствам на оригинальную проклейку. Держать будет, ничего не отвалится, проверено временем.

В обратном порядке собираю устройство и снова проверяю все функции. Готовый результат отправляется через Ozon клиенту обратно.

Я нахожусь в Питере, сервис "My Display"

Принимаем устройства из других городов через СДЭК

Контакты:

Группа ВК

Telegram

Сайт

YouTube канал

отзывы на Яндекс картах

Я в Максе, извините

Изначально клиент обратился, чтобы заменить только аккумулятор и крышку на iPhone 13 Pro Max. Но потом выяснилось, что под защитным стеклом скрывалось еще и разбитое стекло дисплея. Увы, защита не сработала((

Итого: 2 работы + новый аккумулятор.

Менять буду отдельно стекло дисплея, вместо замены дисплейного модуля целиком. Это все еще выгоднее для клиента, так как на iPhone 13 Pro Max оригинальные дисплеи стоят в районе 14000 - 17000 руб. Плюс при замене пришлось бы перепаивать микросхему дисплея, чтобы не было уведомлений о замене, что усложняет задачу.

Устройство полностью в оригинале, невосстановленное, ни разу не вскрывалось. Такие телефоны ремонтировать намноого приятнее)))Чего не скажешь об iPhone 14 Pro, про который я писал здесь

Этап 1. Аккуратно расклеиваем дисплейный модуль, чтобы его не повредить, потому что дисплей не имеет жёсткости, его изгибает и нужно достать экран, не повредив матрицу.

Раскручиваем все защитные заглушки и вытаскиваем дисплейный модуль. Он держится на двух шлейфах: шлейф дисплея и верхний шлейф с датчиками приближения и микрофона.

Этап 2. Разогреваем дисплейный модуль на сепараторе и аккуратно отклеиваем верхний шлейф с датчиками и микрофоном.

Выглядит он следующим образом.

Этап 3. Чтобы срезать стекло дисплея, нужно придать ему дополнительную жесткость и скрепить все осколки, чтобы при срезке осколки оставались на месте и никуда не двигались. Для этого клеим на него новое стекло дисплея с OCA-пленкой.

Этап 4. Прежде чем срезать стекло струной, на разогреве 80 градусов снимаем металлическую рамку, чтобы она не мешала. Нужно снимать её очень медленно и без рывков, чтобы не повредить шлейф дисплея, так как он очень близко расположен к рамке.

Этап 5. Далее металлической струной под температурой 80-85 градусов приступаем к срезке стекла.

Дальше после срезки стекла и зачистки клея - проверяем матрицу, подключив к материнской плате. Видим, что пятен нет, сенсор исправно работает и значит можно продолжать.

Этап 6. В беспылевой комнате клеим новое стекло дисплея с OCA-пленкой. Центрируем исключительно на глаз, вручную, потому что ни одна форма не дает стопроцентной гарантии, что стекло ляжет ровно на матрицу. Далее помещаем дисплей в барокамеру, где между матрицей и стеклом удалится весь воздух, а стекло плотно без пузырей приклеится к дисплею.

Идеальный результат - нет пузырей, нет никаких пылинок, грязи. Стекло приклеилось ровно, без каких-либо зазоров и перекосов.

Этап 7. Далее нужно приклеить дисплейный модуль уже к новой рамке. Для этого используем специальную форму именно под эту модель iPhone 13 Pro Max. Наносим полиуретановый герметик очень тонким слоем, чтобы никуда ничего не вытекало и не затекало, и не попало на шлейф.

Дальше помещаем это все в форму и ставим на подогрев 80 градусов в течение часа. Так клей хорошо схватится. Долго (дольше суток) лучше не держать, чтобы в будущем не образовалось волн.

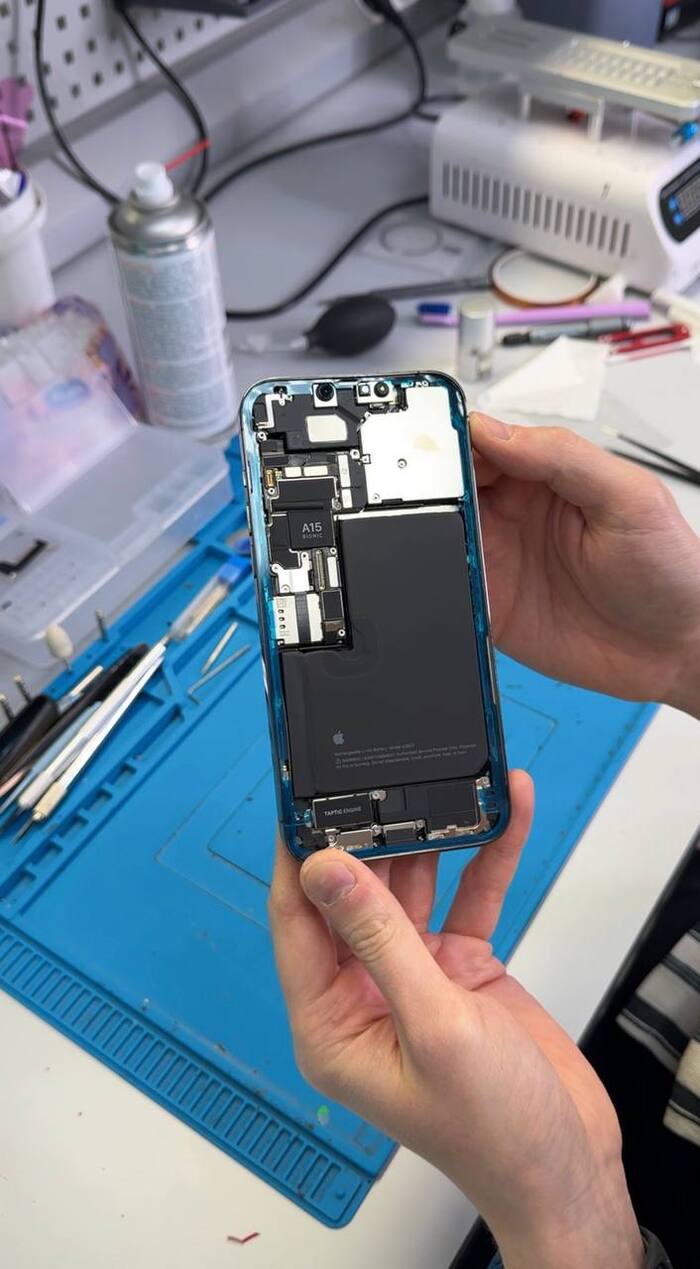

Этап 8. Приступаем к замене задней крышки. Для того, чтобы её заменить, нужно достать все комплектующие из корпуса - камеру, материнскую плату, аккумулятор, чтобы ничего не повредить.

Получаем вот такой голый корпус. Беспроводную зарядку тоже вытаскиваем, остаются только магниты MagSafe. Они идут на выброс, мы будем ставить новые.

Закрепляем корпус к сепаратору, под температуру 90 градусов. Потом разбиваем...

Разбиваем керном толстый слой стекла в области глазков камер. Это самый толстый слой, который тяжело достать, если предварительно не разбить. И разбить лучше этот слой заранее. Важно делать это очень аккуратно, чтобы не помять корпус. Если бить куда попало в тонкие места корпуса, то останутся точки и замятия, что уже нарушает конструкцию телефона. Могут появится отверстия внутри, которые будут дополнительно давить на какие-либо шлейфа или, что еще хуже, на аккумулятор.

Этап 9. Далее зачищаем корпус до блеска, убираем все осколки, старый клей. Все это обезжириваем и наносим полиуретановый герметик. Стараемся наносить его равномерно тонким слоем и так, чтобы клей не вытекал из зазоров.

Все это плотно прижимаем прищепками и держим на подогреве 80-90 градусов около часа-двух, чтобы крышка приклеилась и клей схватился, но клей полностью высохнет только спустя сутки.

Этап 10. Собираем все в обратном порядке с новым аккумулятором и устанавливаем новую влагозащитную проклейку и дисплей.

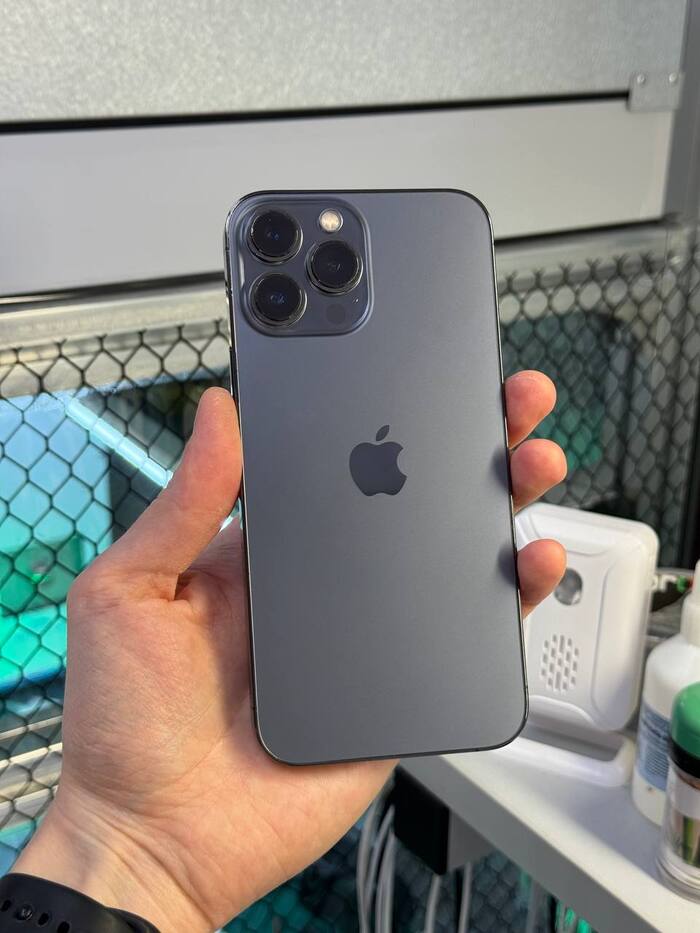

Готовый результат!)

Я нахожусь в Питере, сервис "My Display"

Принимаем устройства из других городов через СДЭК

Контакты:

Группа ВК

Telegram

Сайт

YouTube канал

отзывы на Яндекс картах

Я в Максе, извините

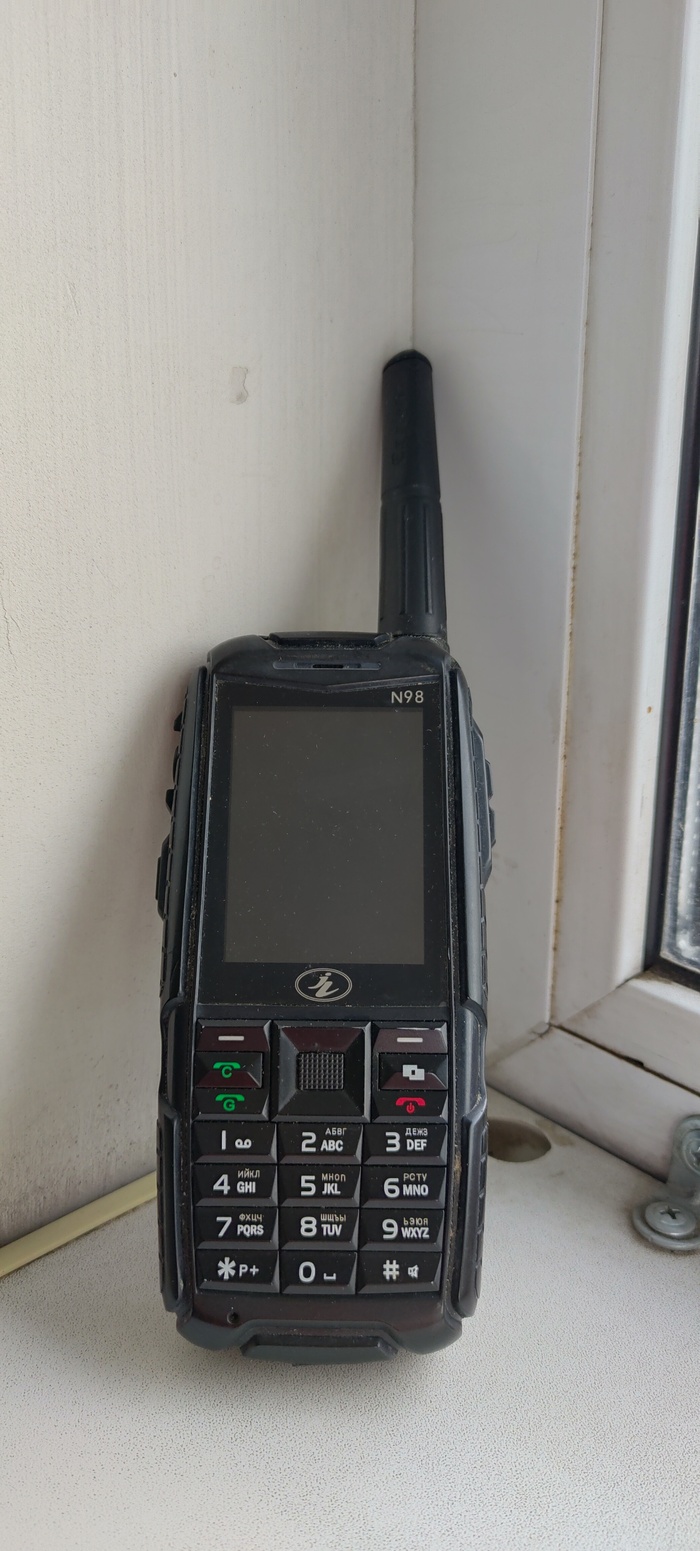

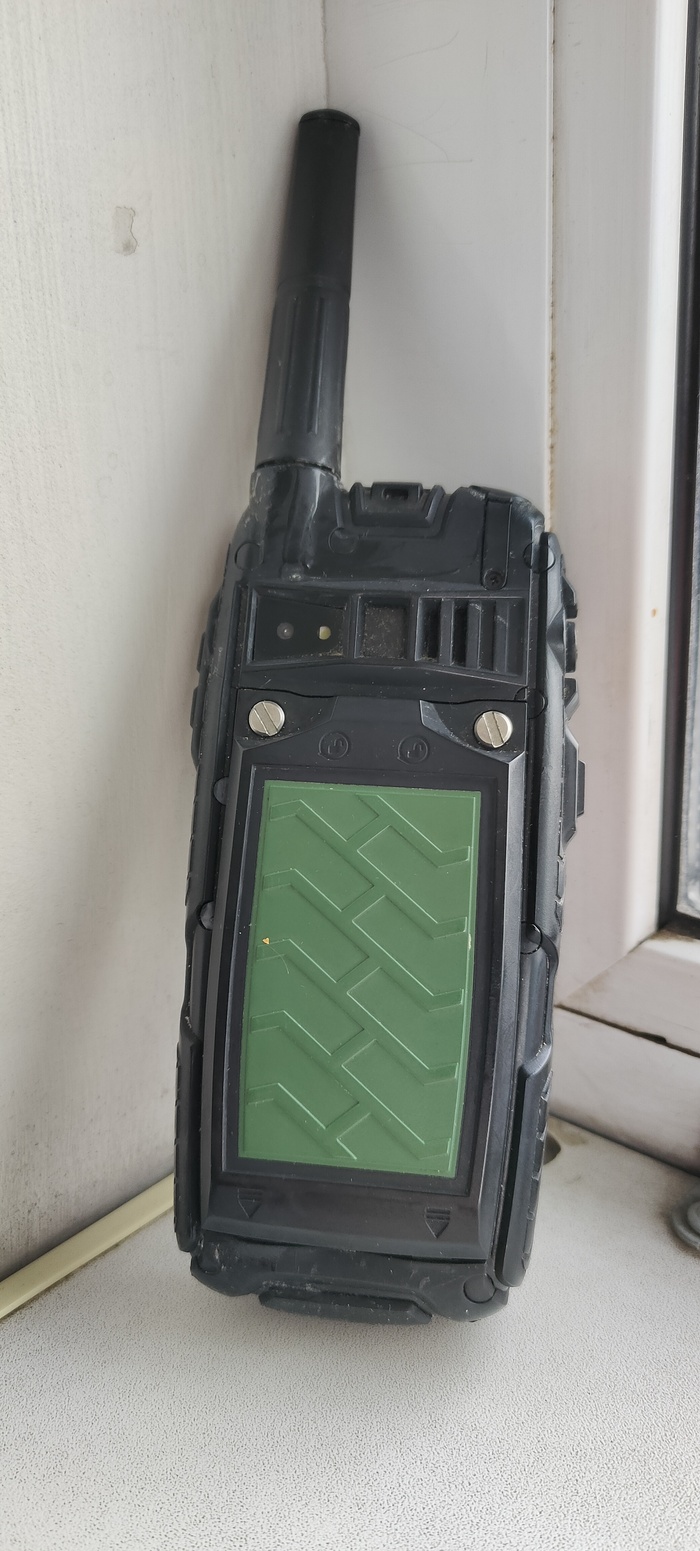

Есть телефон Explorer N98 защищенный походный.

Кто-нибудь сможет его реанимировать в Питере.

Знатоки, подскажите.

Сегодня я расскажу, как запихнуть целый кулер в смартфон, а также как переклеивать дисплеи на этих ваших игрофонах.

Я уже писал пост про замену стекла на одном из творений ZTE — Nubia Z60 Ultra, на котором ZTE решили обойти всех и сразу и выкатить экран, на котором вообще не видно выреза под фронталку в дисплее. А сегодня я расскажу, как ZTE в линейке Red Magic решила прыгнуть ещё выше и запихнуть в компактный смартфон целую систему активного охлаждения — прямо как в ноутбуках, в то время как их конкуренты Asus предлагают для охлаждения своих игровых печек линейки ROG Phone тяжёлый огромный отдельный кулер за 8 косарей, размером в 4 раза больше телефона, который ещё и выглядит как лицехват.

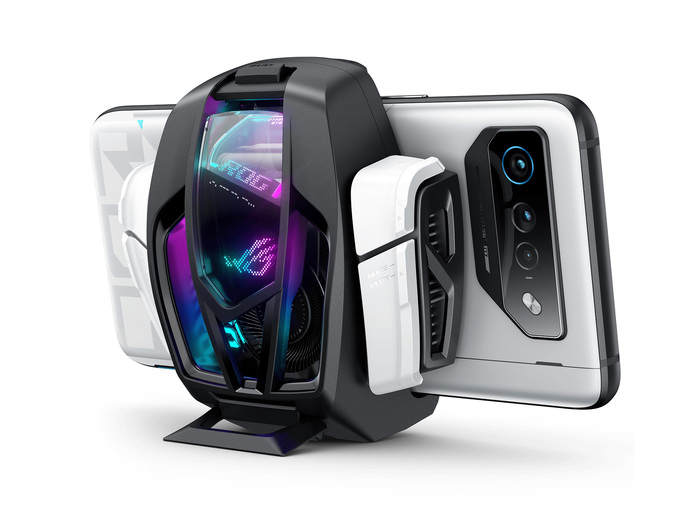

Причём Asus напилила аж 8 поколений этих кулеров с 2018 года, начиная с самого первого ROG Phone и не собирается добавлять другие способы охлаждения в свою игровую печку.

А знаете, что делает в это время ZTE? А они запихнули водяное охлаждение из фторированной жидкости с пьезоэлектрическим микронасосом в свой последний RedMagic 11 Pro Plus. Просто потому что могут.

Залипательно выглядит)

Но как вообще ZTE сумела впихнуть в смартфон даже обычный кулер? Это я сегодня и покажу на примере следующего пациента.

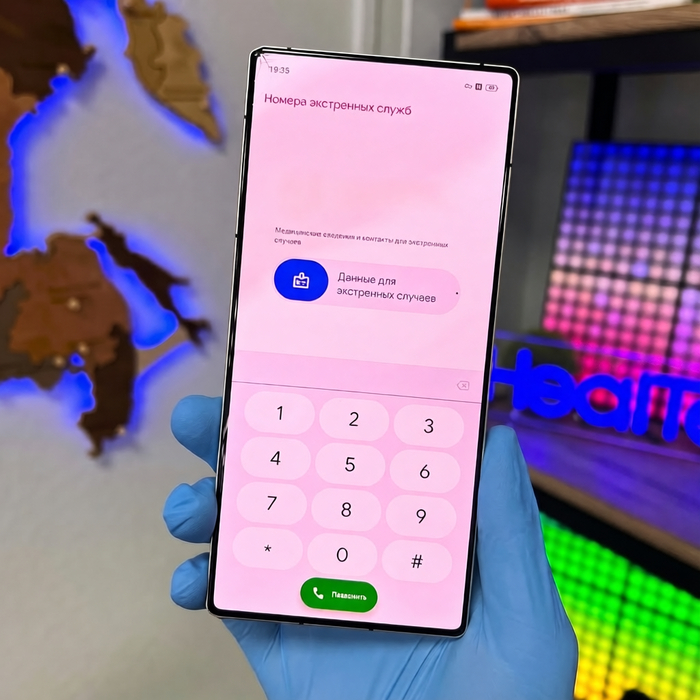

Знакомьтесь: ZTE Nubia Red Magic 10 Pro, который проиграл в неравном бою с асфальтом)

Приземлило его настолько сильно, что аж рамка помялась и разбилось стекло в углу.

Изображение показывает без пятен и полос, а значит, можно попробовать заменить только стекло и обойтись без дорогущей замены дисплея стоимостью в полтелефона. Этим и займёмся)

Вот вам вид со всех сторон, чтобы оценить количество дырок в корпусе.

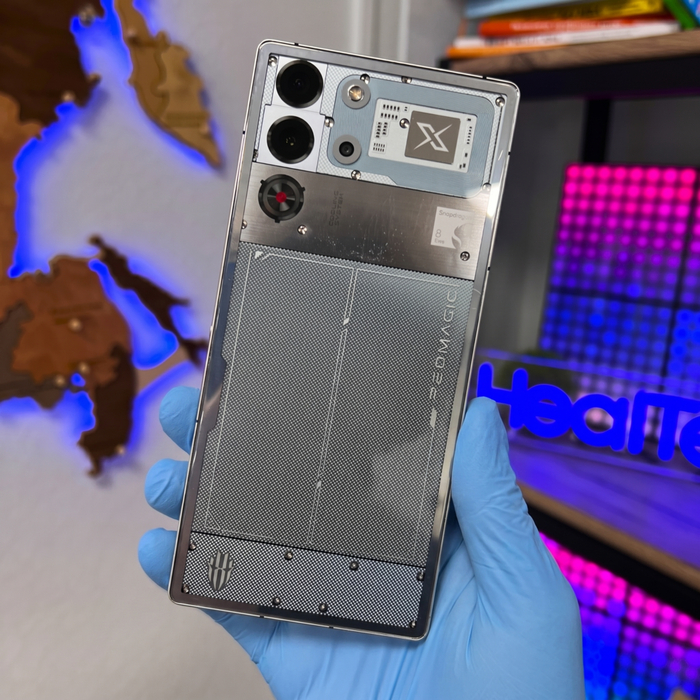

А вот как эта печка выглядит сзади.

Ну и как вы думаете, что это за красная точка под камерами и дырки по бокам на корпусе? А это тот самый кулер, чтобы эта пекарня не расплавилась от затяжной катки в Genshin Impact. А как он выглядит изнутри, мы сегодня и узнаем)

Пошаговый процесс замены стекла ZTE Red Magic 10 Pro

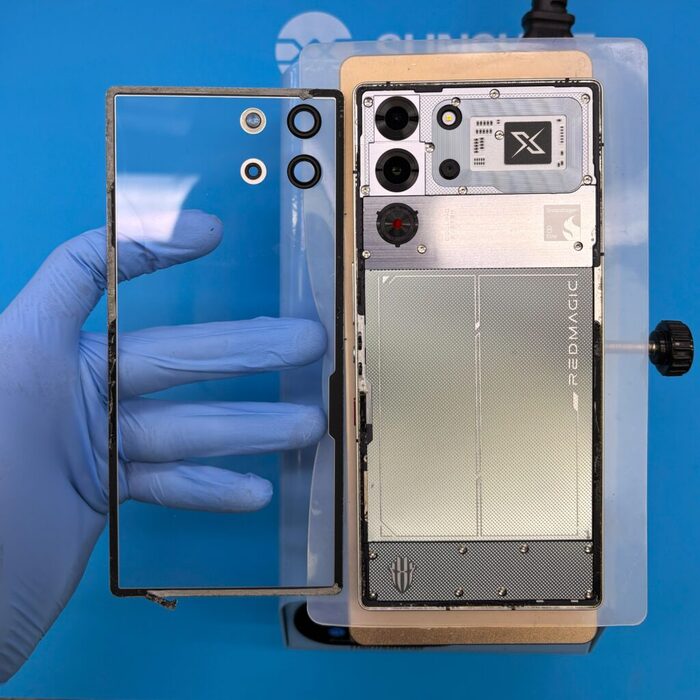

Для начала снимаем заднюю крышку

Задняя крышка Red Magic 10 Pro сидит на двухстороннем скотче и снимается только с нагревом и изопропиловым спиртом

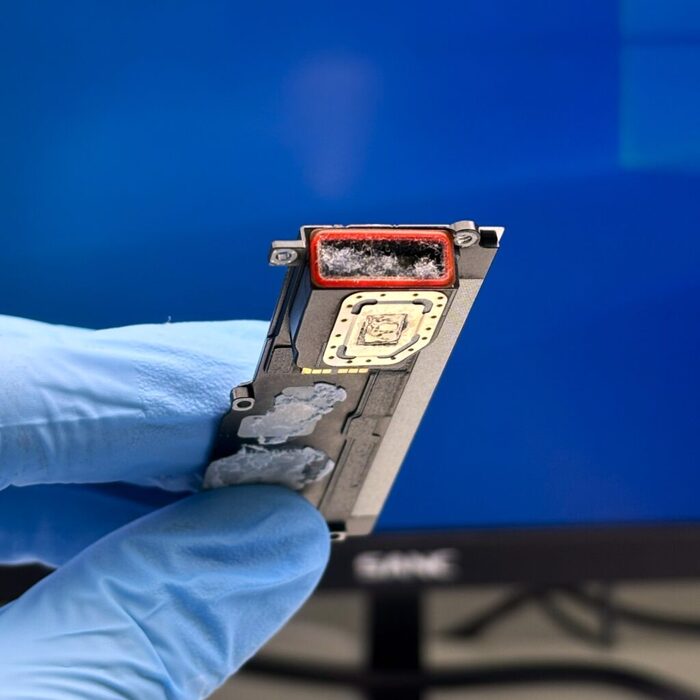

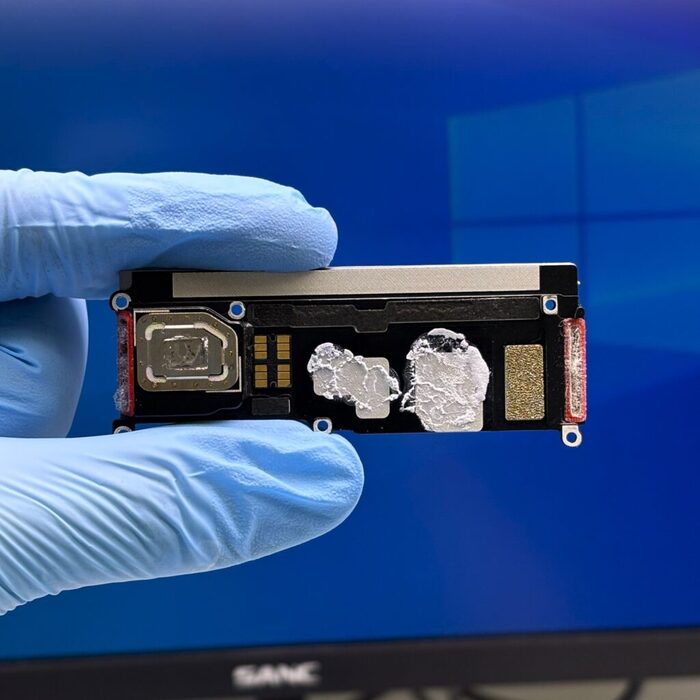

Откручиваем все защитные экраны и снимаем кулер

Откручиваем винты на защитном экране и снимаем пластину, на которой находится маленький кулер, который гонит воздух через дырки по бокам смартфона, с кучей термопрокладок для охлаждения горячего процессора Qualcomm Snapdragon 8 Elite.

Правда, у такого способа охлаждения есть свои нюансы, потому что дырки быстро забиваются пылью и мусором. А учитывая размер кулера, навернуть его этим мусором при желании не составит труда.

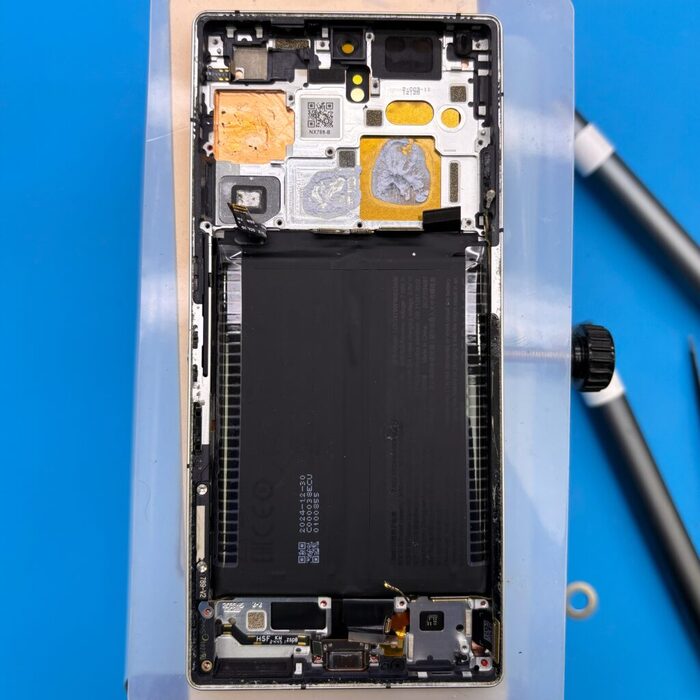

Разбираем телефон до голой рамы

Снимаем материнскую, нижнюю платы и камеры

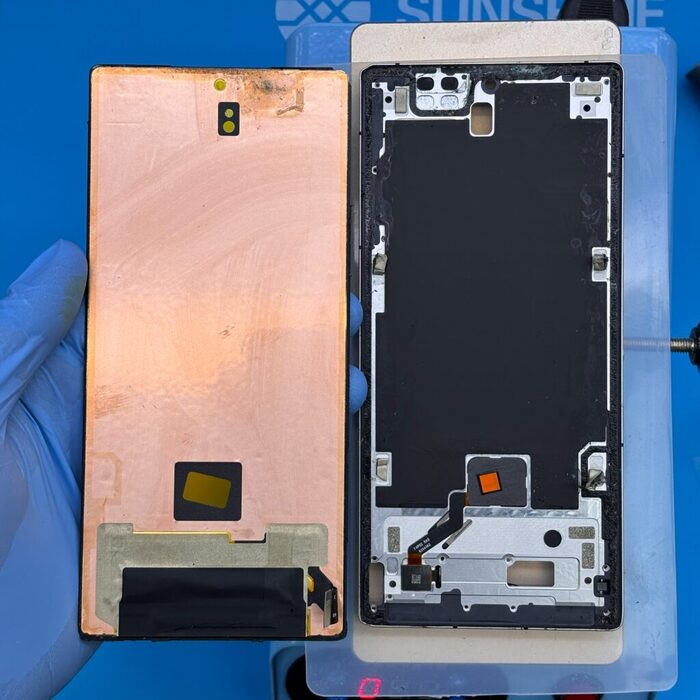

Выклеиваем дисплей из рамы

Дисплей также сидит на двухстороннем скотче — аккуратно выклеиваем его из рамы.

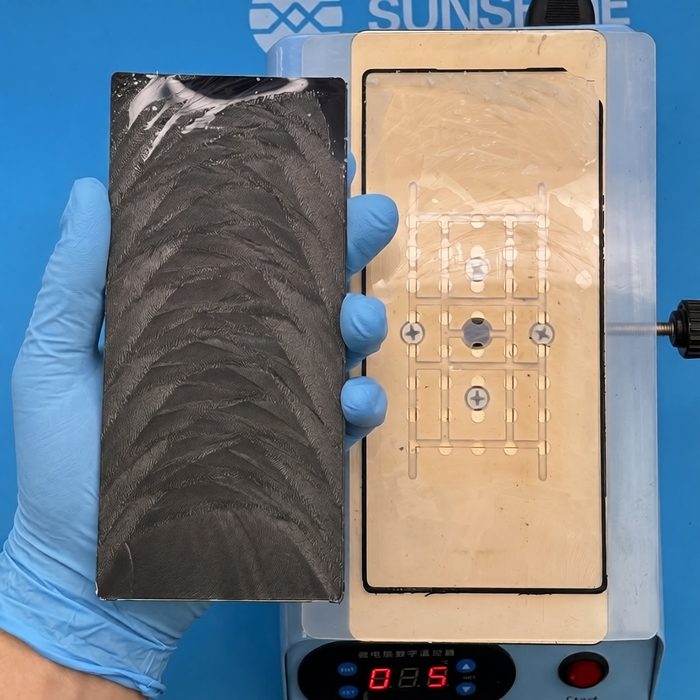

Срезаем разбитое стекло струной

Заводим струну между стеклом и матрицей на вакуумном сепараторе и аккуратно срезаем разбитое стекло, не повреждая матрицу.

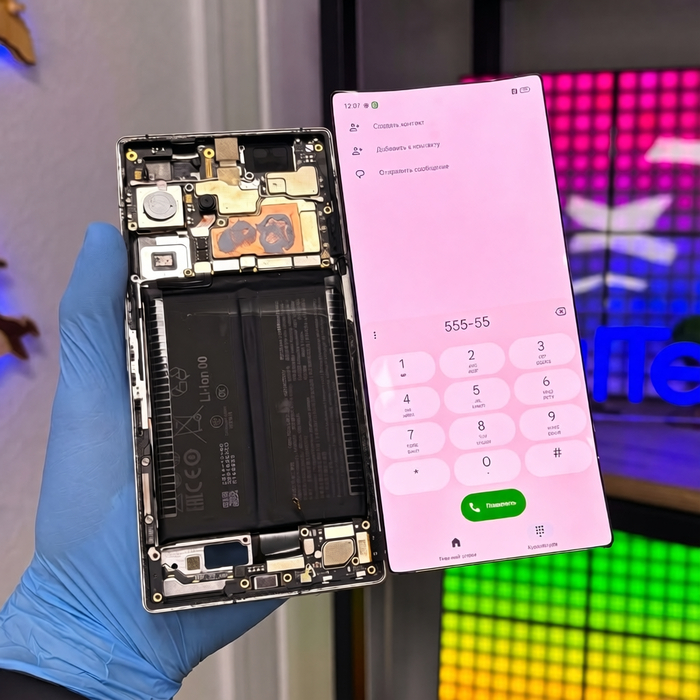

Чистим матрицу и проверяем работу дисплея

Чистим матрицу от остатков клея и проверяем, что изображение работает без дефектов и матрица после всех этих телодвижений не отъехала к праотцам.

Устанавливаем новое стекло

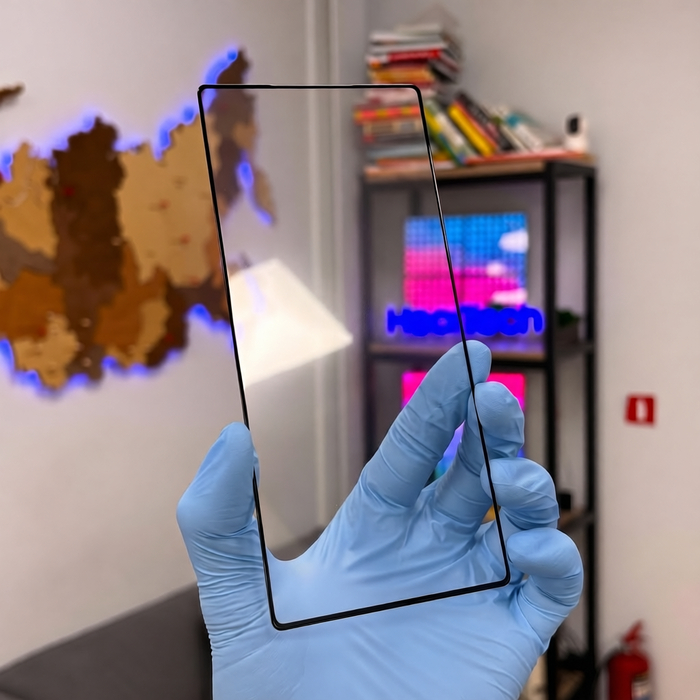

Достаём новое стекло с оптической пленкой для замены.

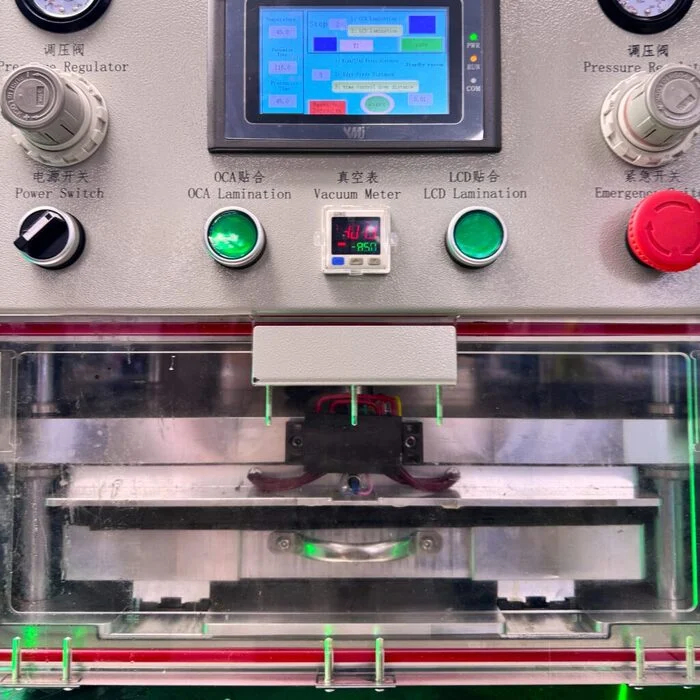

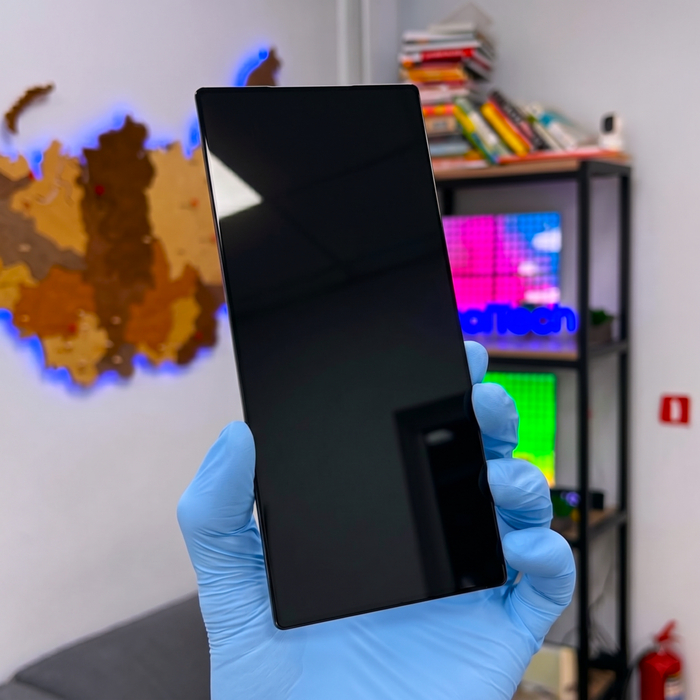

Склейка матрицы с новым стеклом в вакуумном прессе

Чистим матрицу от всех пылинок в беспылевой комнате, склеиваем матрицу с новым стеклом в вакуумном прессе.

И получаем готовый дисплей без единой пылинки.

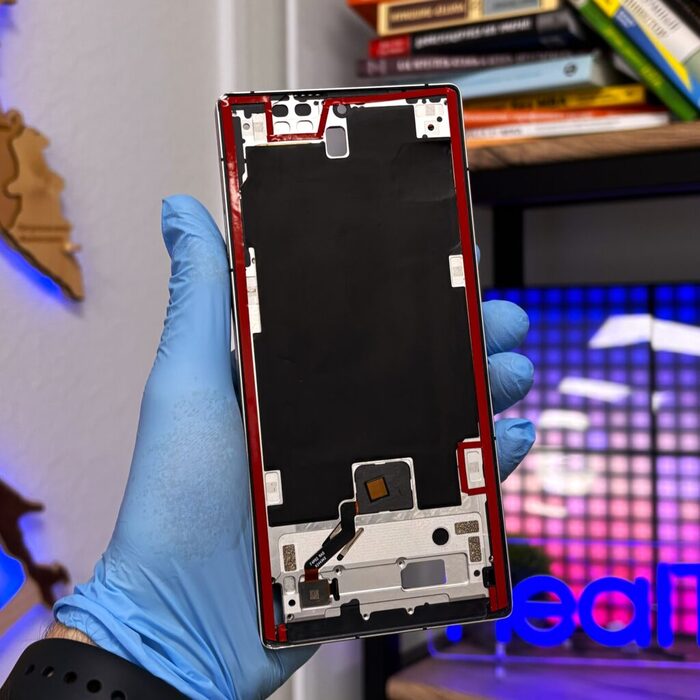

Новая влагозащитная проклейка дисплея

Наносим новую влагозащитную проклейку из двухстороннего скотча на дисплей перед установкой в раму и подпиливаем вбитый угол алмазным диском.

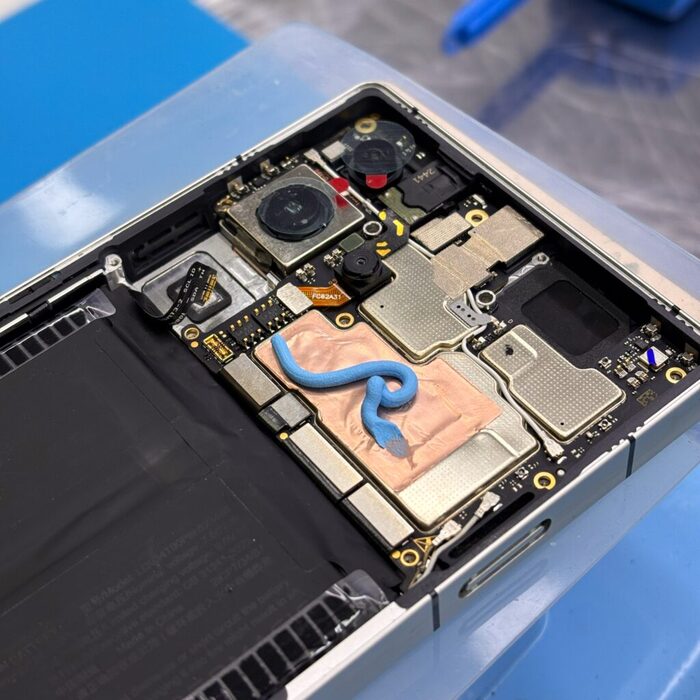

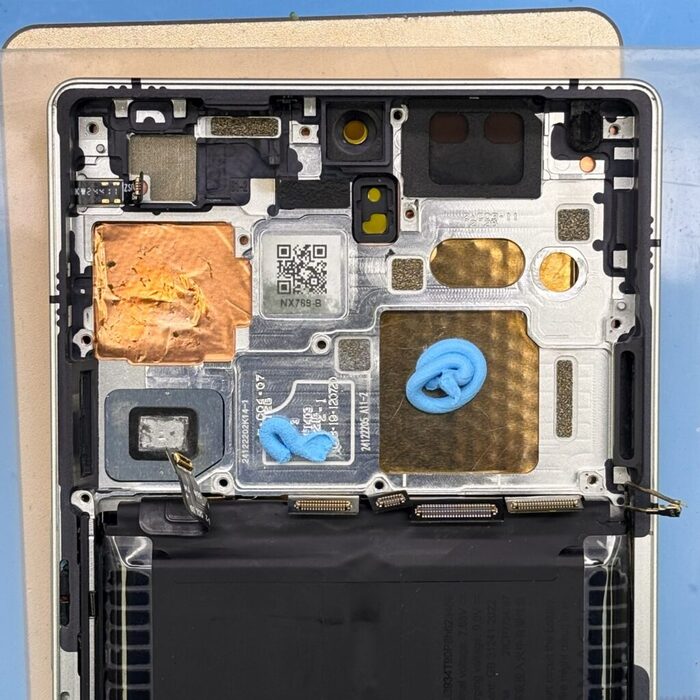

Наносим новые жидкие термопрокладки

Наносим новые жидкие термопрокладки от Laird для лучшего охлаждения после ремонта — сначала на рамку.

Затем на материнскую плату.

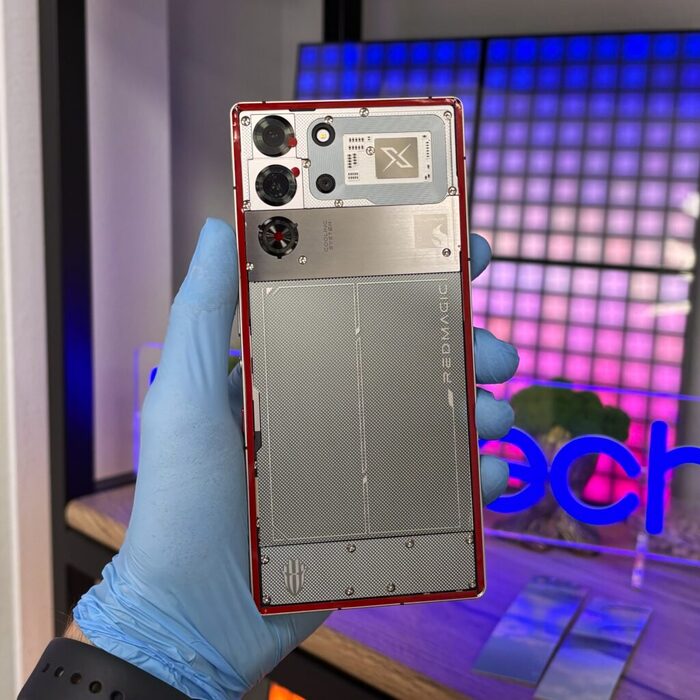

Сборка: влагозащитная проклейка крышки и установка

Собираем защитные экраны и кулер обратно, а затем наносим новую влагозащитную проклейку на заднюю крышку.

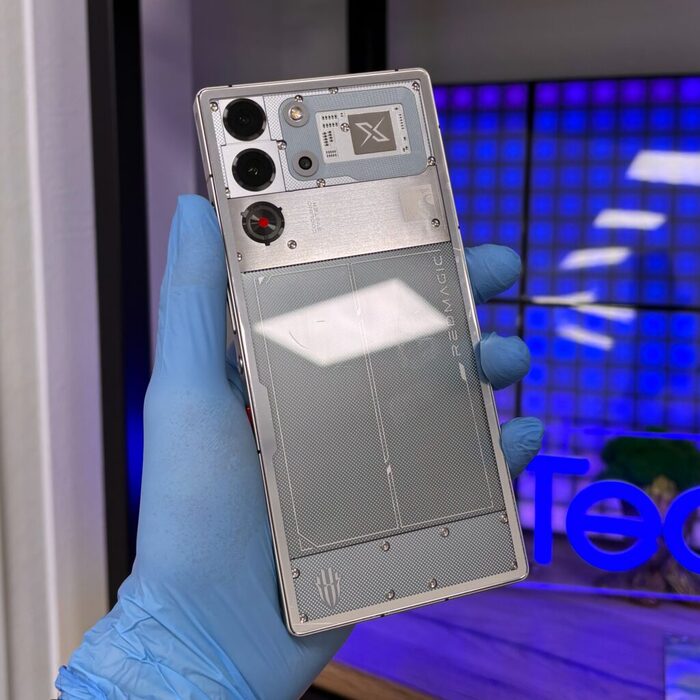

Протираем её от отпечатков с двух сторон и устанавливаем на место.

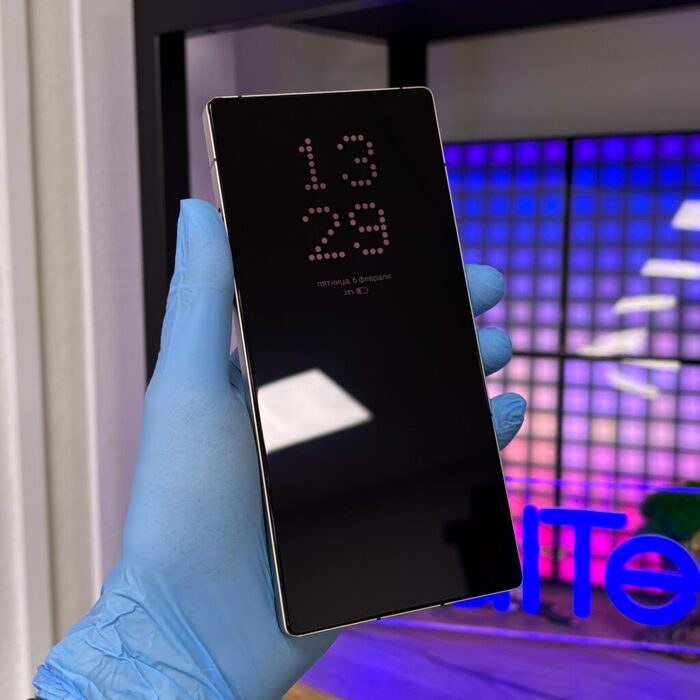

И получаем готовый игрофон с новым стеклом.

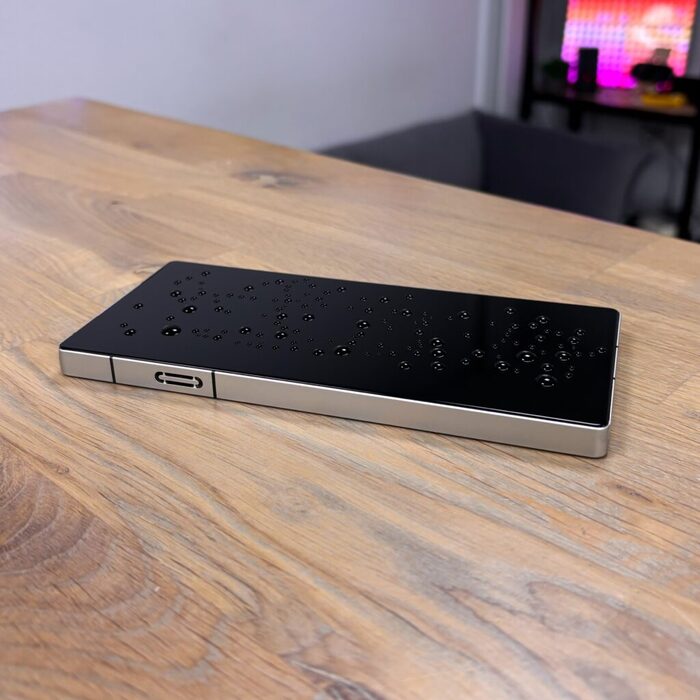

Ну и проверим олеофобное покрытие на новом стекле. Куда же без него)

Цена ремонта ZTE Nubia Red Magic 10 Pro.

Замена стекла ZTE Nubia Red Magic 10 Pro вышла в 14900р

Но если бы владельцу повезло меньше и при падении дисплей всё-таки отъехал к праотцам, то замена дисплея вышла бы в 24900р

Всем удачных ремонтов!

Гарантия 365 дней

г. Санкт-Петербург.

Все цены на ремонт ZTE в Санкт-Петербурге есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Вентиляторами)

Сегодня я расскажу, что будет если долго не обслуживать игровой ноутбук. А так же что общего у ноутбуков MSI с черными болоньевыми куртками)

А показывать буду на примере MSI GS65 Stealth Thin (MS-16Q2), который принесли с двумя проблемами: выключается без зарядки и шумит левый кулер,

В процессе осмотра выяснилось еще 2 интересных момента:

- Температура под нагрузкой в FurMark достигает почти 100°C. Еще 20 градусов и можно жарить яичницу)

- А под тачпадом что то надулось и пытается выпрыгнуть выламывая топкейс)

Будем разбираться в чем тут дело)

Для начала разберем ноутбук.

Снимаем заднюю крышку

Первым делом снимаем заднюю крышку ноутбука, чтобы получить доступ к аккумулятору и системе охлаждения.

И видим аккумулятор уже на грани взрыва, так что еще бы немного и яичницу можно было жарить на открытом огне)

Скорее всего один из кулеров отъехал к праотцам от пыли и ноутбук начала перегреваться. Термопаста после такого перфоманса быстро превратилась в камень, а аккумулятор в этой духовке решил, что ему есть куда расти и начал выламывать топкейс.

Почему нельзя допускать перегрев ноутбука

Вообще владельцу реально повезло, потому что в аккумуляторе от перегрева скопился газ, который сдерживает только герметичные стенки вокруг банок. Любое излишнее давление на топкейс и аккумулятор мог бахнуть так, что от ноутбука бы осталась только воспоминания.

Так происходит, когда аккумулятор постоянно работает на очень высоких температурах и быстро деградирует, а тут у нас как раз умерший кулер и почти 100 градусов в нагрузке. По сути если бы клиент сразу обратился с неисправным кулером, то чек ремонта мог быть в 2 раза ниже, тк не пришлось бы менять аккумулятор. Но имеем, что имеем, так что едем дальше)

Извлекаем вздувшийся аккумулятор

Разбираем систему охлаждения

Для замены кулера на данной модели необходимо полностью разобрать систему охлаждения. Как раз и посмотрим что там с термоинтерфейсом.

Сначала вынимаем материнскую плату.

Затем снимаем систему охлаждения и видим настолько высохшую термопасту, что после снятия радиатора она вся осталась на нем. Удобно)

Диагностика и замена кулера

После разборки кулера становится очевидна причина шума и перегрева — крыльчатка убита пылью и мусором.

Вообще ноутбук нужно хотя бы раз в 1-2 года отдавать на обслуживание системы охлаждения. Особенно если ноутбуки игровые и греются как печки.

Либо можно запускать Furmark или другой стресс тест и смотреть какая нормальная температура для вашего чипа.

Обычно норма для любого ноутбука под нагрузкой это 70-80 градусов.

Выше 90 градусов некоторые ноутбуки сами вырубятся для защиты от перегрева. Но игровые ноутбуки будут работать и после 90 градусов.

Выше 105 градусов чипы уже начинают умирать. Но 105 градусов это уже реально сковородка и пропустить такую температуру будет проблематично, потому что ноутбуком будет пользоваться прям больно.

Здесь пока все не успело отъехать к праотцам, поэтому будем менять кулер и обслуживать систему охлаждения.

Достаем новый кулер взамен вышедшего из строя.

Сборка и нанесение термопасты

Устанавливаем кулер на место и наносим свежую термопасту с фазовым переходом и жидкими термопрокладками на радиаторы с тепловыми трубками, чтобы ноутбук перестал взлетать как самолет при любой нагрузке.

Устанавливаем новый аккумулятор

Затем достаём новый аккумулятор, на который мы даем гарантию 1 год. Разница в размерах между старым (вздутым) и новым хорошо заметна. Новый почти в 2 раза меньше.

Устанавливаем новый аккумулятор и собираем ноутбук обратно.

И получаем готовый ноутбук с новым аккумулятором и обслуженной системой охлаждения.

Вот вам видосик для наглядности.

Ну и после всех вышеперечисленных действий максимальная температура под нагрузкой снизилась с ~100°C до 73°C. Больше пожарить яичницу на таком ноутбуке не получится)

Выдаем готовый ноутбук владельцу и обмениваем его на деньги.

Стоимость ремонта MSI GS65 Stealth Thin (MS-16Q2)

Замена аккумулятора MSI - 9 900 р.

Замена кулера - 4 900 р.

Чистка от пыли и замена термопасты - 4 900 р.

Гарантия 365 дней.

Все цены на ремонт Ноутбуков MSI есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Я в MAXе (прости господи)

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А тем, кто напишет, что пост реклама пришлю мемы с Балоньевыми куртками)
