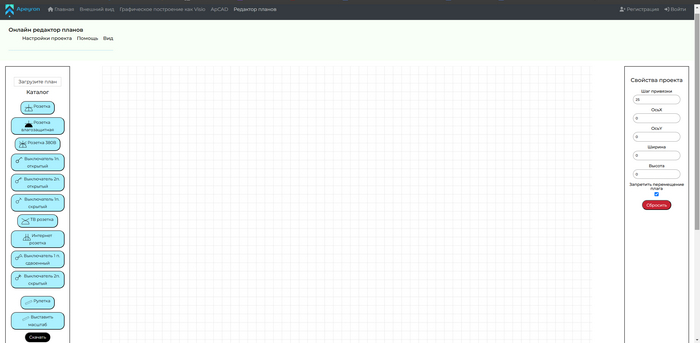

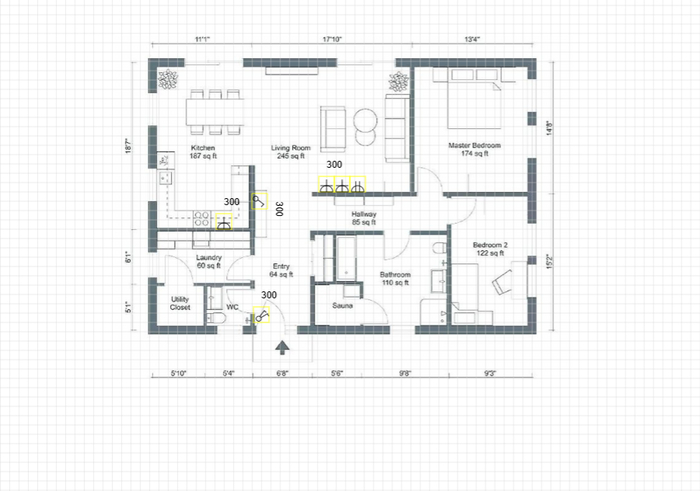

Месяц назад я показывал здесь онлайн-редактор планировок квартир. За это время проект немного увеличился: теперь в нём можно рисовать не только квартиру, но и дом с участком и инженерными сетями.

В профессиональный САПР редактор внезапно не превратился. Это по-прежнему инструмент, чтобы самостоятельно набросать проект, сравнить варианты и получить более понятный план перед ремонтом или строительством.

Появилось проектирование участка

Можно задать границы участка вручную либо попробовать найти объект по адресу или кадастровому номеру.

Если границы есть в открытых кадастровых данных, редактор загружает геометрию и переносит её на план. Если найдено здание, а не земельный участок, оно добавляется как строение.

Поиск по адресу пока не всегда идеален, поэтому кадастровый номер работает надёжнее.

На участке можно размещать дом, хозяйственные постройки, деревья, дорожки, колодцы, септики, вводы коммуникаций и другие объекты.

Добавил несколько этажей

Теперь у дома может быть несколько этажей. У каждого свой план, стены, помещения, мебель и инженерные сети.

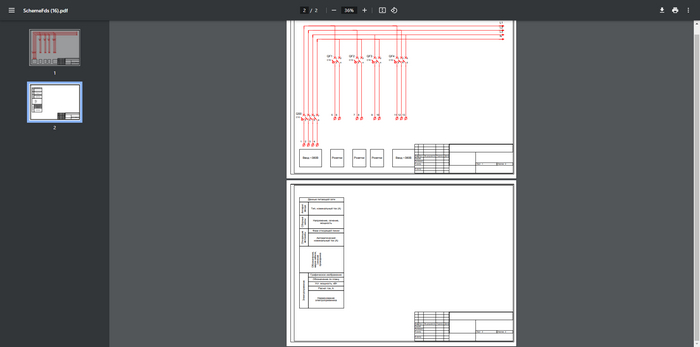

При экспорте этажи формируются отдельными страницами PDF. Можно выгрузить общий архитектурный план или планы отдельных инженерных систем.

Инженерные сети

Сейчас есть три основных раздела:

• электрика;

• водоснабжение;

• канализация.

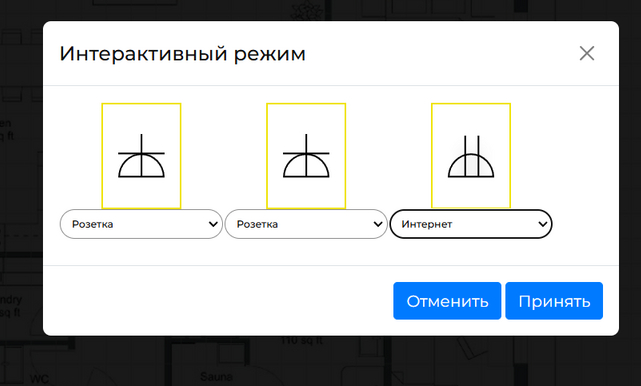

Для электрики можно разместить щит, розетки, выключатели, светильники и силовое оборудование. Для воды и канализации — вводы, стояки и сантехнические приборы.

После размещения точек разводку можно нарисовать вручную или построить автоматически (пока что бета).

Автоматическая разводка старается вести линии вдоль стен, учитывать помещения и не прокладывать всё напрямую через комнаты. После расчёта результат можно отредактировать вручную.

Алгоритм пока не заменяет инженера и иногда предлагает спорные маршруты. Его задача проще: быстро получить первоначальный вариант, оценить расположение точек и примерную длину трасс.

Экспорт в PDF

Кроме обычного плана теперь можно сформировать комплект страниц:

• планы этажей;

• электрика;

• водоснабжение;

• канализация;

• участок.

Слои можно включать и выключать, поэтому мебель, площади помещений и другие элементы необязательно показывать на каждом инженерном плане.

Сервис всё ещё находится в разработке. После прошлого поста я получил много полезных замечаний и часть нового функционала появилась именно благодаря обратной связи.

Сейчас особенно интересно:

• понятно ли переключение между этажами и сетями;

• адекватно ли строится автоматическая разводка;

• каких объектов не хватает в каталоге;

• удобно ли работать с участком;

• какие данные должны попадать в PDF.

Потыкать можно здесь: https://apeyron-cad.com/

Буду рад замечаниям, особенно если получится построить что-нибудь странное или окончательно запутать автоматическую разводку.

Привет!

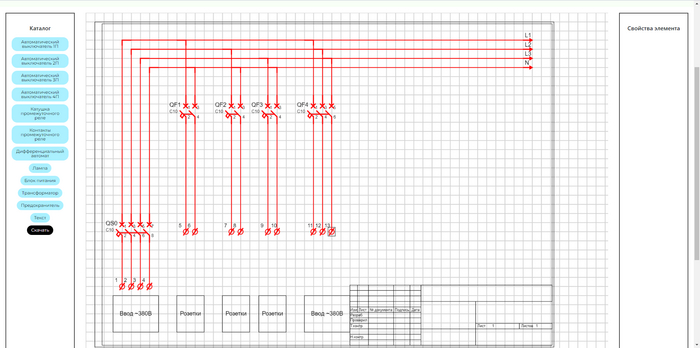

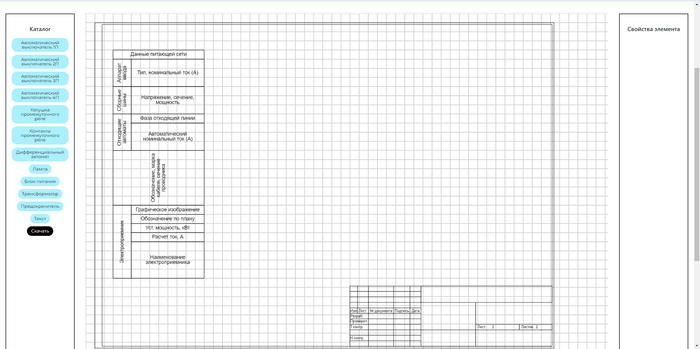

Раньше я скидывал свой сайт, где рассказывал про отрисовку однолинейных схем Сервис для отрисовки однолинейных схем и внешнего вида шкафа

Сейчас хотелось рассказать про новый сервис (абсолютно бесплатно и для него даже не нужна регистрация), который рисует красивый внешний вид шкафа
https://apeyron-draw.ru/graph

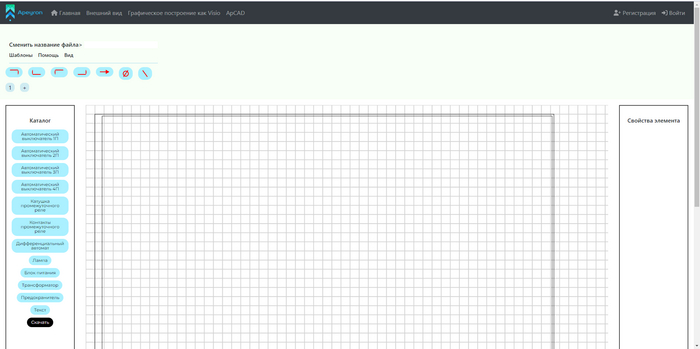

Главный вид сайта.
Слева каталог уже с доступными моделями, который может пополняться: если вы скажете какие именно модели нужны и сможете дать мне png, svg или visio этого устройства, то я без проблем добавлю.
Справа свойства элемента, сейчас, по факту, там можно изменить название группы, остальное задумывалось, чтоб после внешнего вида и соединения автоматов проводниками, рисовалась однолинейная схема, но насколько вообще такой функционал нужен?
Плюс можно добавить как подложку шкаф, сейчас их всего 2 (но опять же, вы можете помочь мне добавить еще)

И после этого добавить пластрон, чтобы было красиво и скачать в формате .png

Как я упоминал ранее, был заложен, но по факту не доделан функционал связывания устройств проводниками (нужно зажать зеленый круг и потянуть к красному) и вот вопрос к знатокам: насколько такой функционал кому-то полезен? Стоит ли улучшать и допиливать?

Всем спасибо за внимание, еще раз хочу обратить внимание, что сайт полностью бесплатный (как и функционал, о котором я говорил ранее).
