Серия «Ремонт ноутбуков»

Сегодня я расскажу как можно случайно закрыть макбук с хрустом и влететь на 40к)

Недавно мне написал клиент с 14 дюймовым макбуком на М1, который внезапно перестал показывать после открытия)

Выглядит это всё как 2 скола на стекле. Но из за того, что на ноутбуках стекло является частью матрицы, то любой скол или трещина мгновенно отправляет матрицу к праотцам без шанса на восстановление.

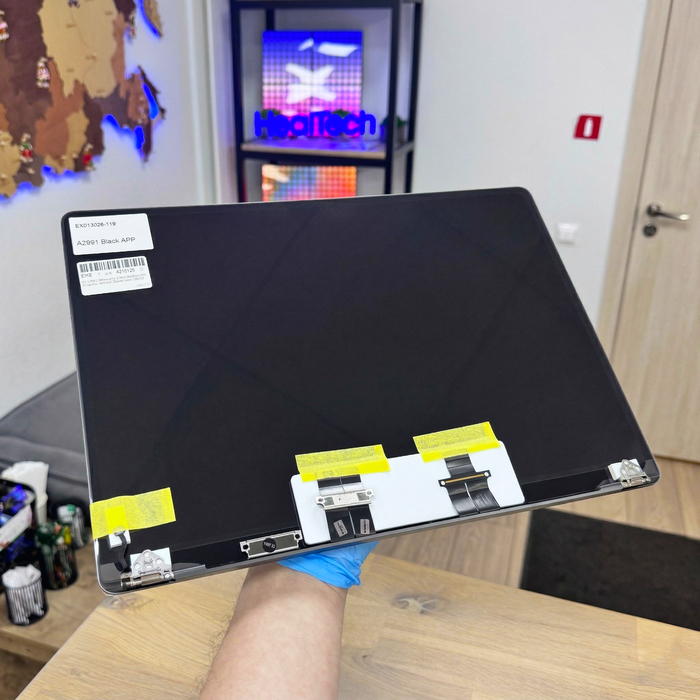

Поэтому единственный вариант в данном случае - замена матрицы на новую.

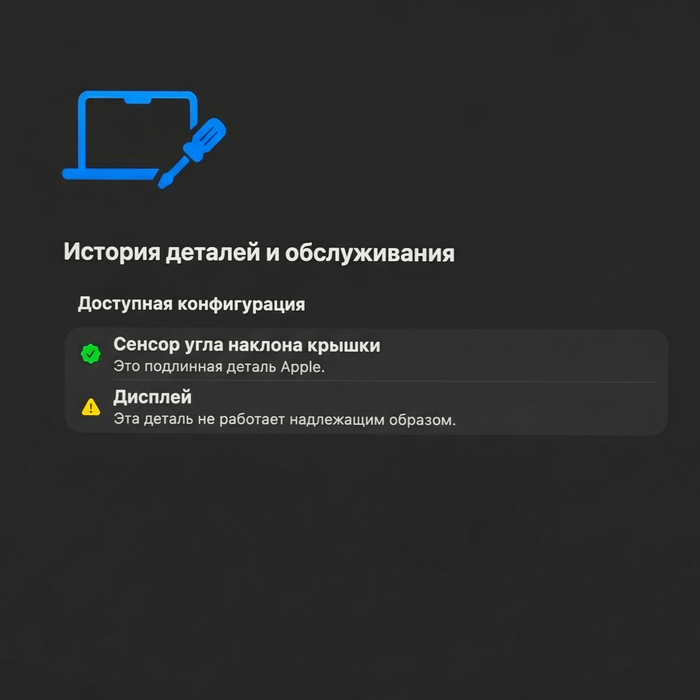

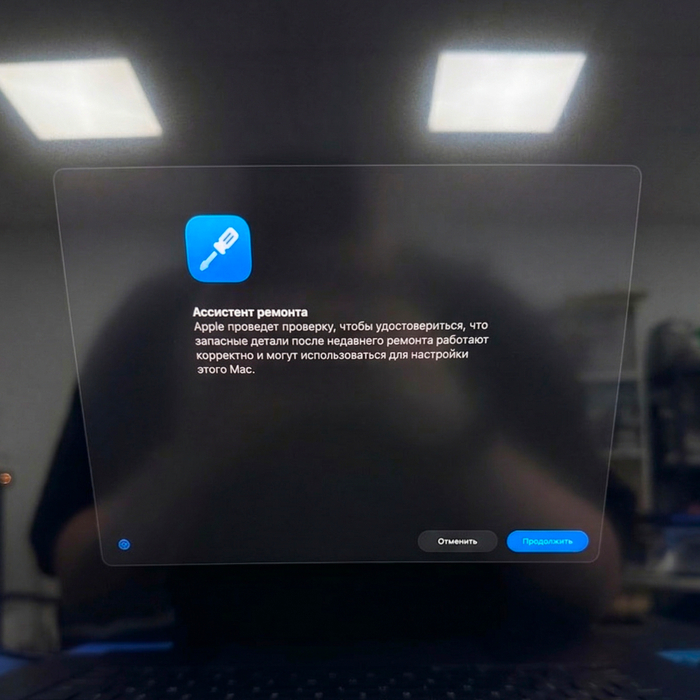

Но Apple вам просто так отремонтировать свою технику не даст, поэтому на новых макбуках матрица привязана к процессору и если её неправильно заменить, то не будет функции True Tone, появится ошибка матрицы в диагностике, плюс появятся артефакты в районе фронталки, потому что челка помимо физического выреза еще и калибруется программно.

Такие артефакты мило называются "Ресничками".

Что же делать в таком случае?

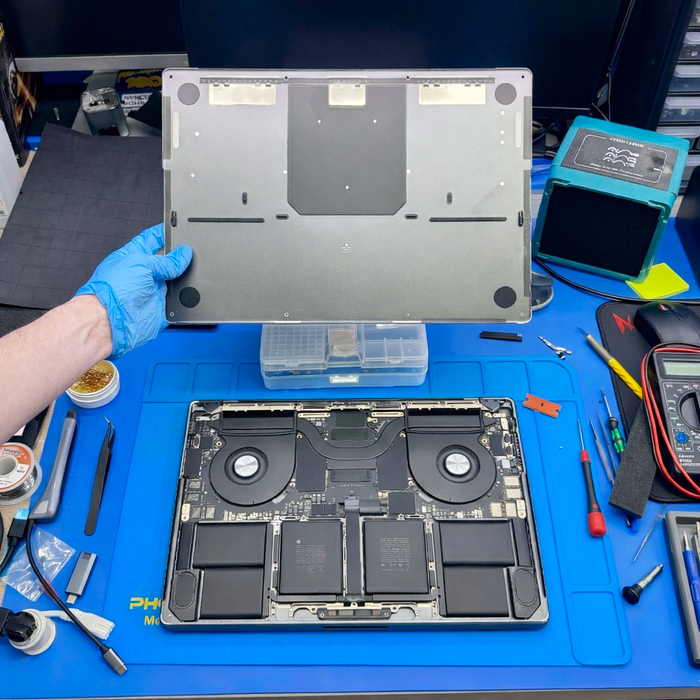

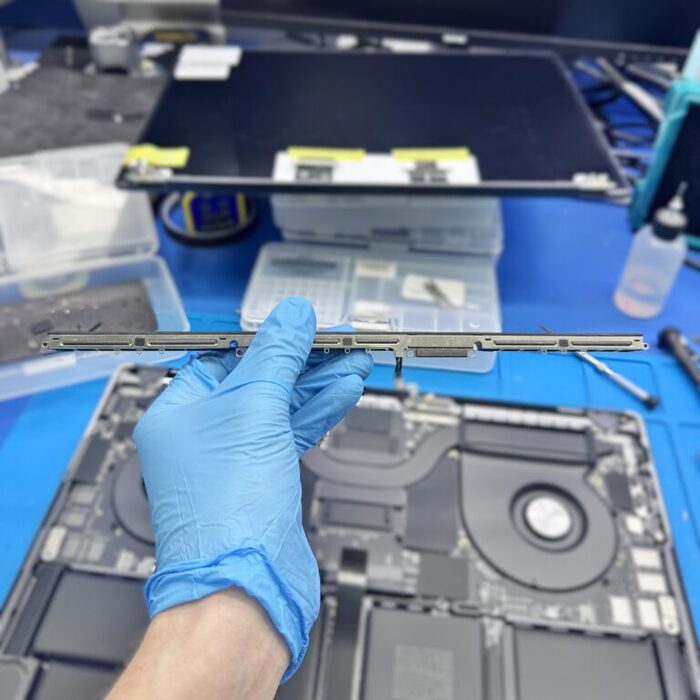

Для начала разбираем макбук и выклеиваем матрицу из крышки, удаляя герметик по периметру.

Важно это делать с руками из плеч, потому что под матрицей находится слой подсветки, на которую может попасть спирт и её придется менять на новую.

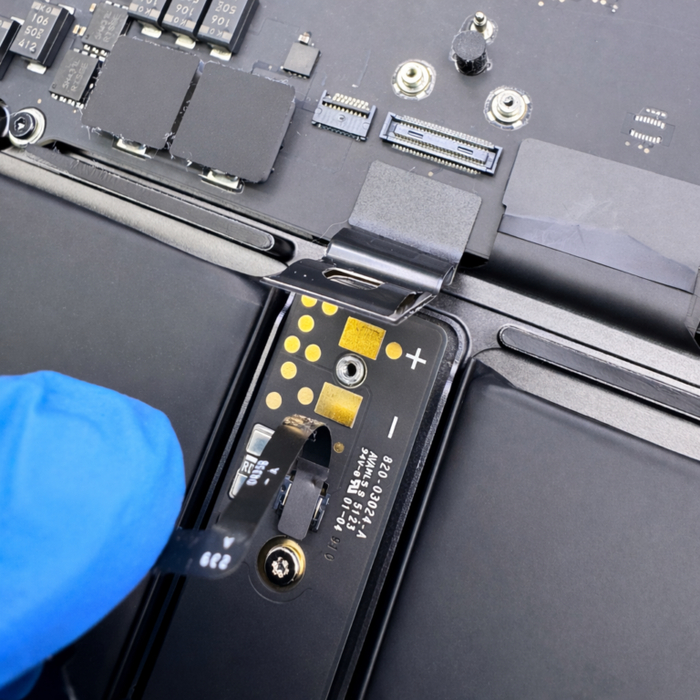

Затем нам нужно снять медную наклейку с платы, которая находится прямо на матрице.

Нас интересует здесь 2 микросхемы: мультиконтроллер и SPI ROM. Их нам и потребуется выпаять из битого экрана, в них содержатся серийные номера матрицы и данные калибровки.

Микросхемы сидят на BGA шарах припоя, которые нам нужно будет заменить на новые.

Для этого нам потребуется залудить поверхность и убрать старый припой с помощью медной оплетки и очистить от следов флюса.

Затем накатать новые шары припоя из паяльной пасты через специальный трафарет с помощью паяльного фена.

И заменить эти микросхемы на новой матрице. Главное это делать быстро и аккуратно, тк новая матрица может перегреться от температуры пайки.

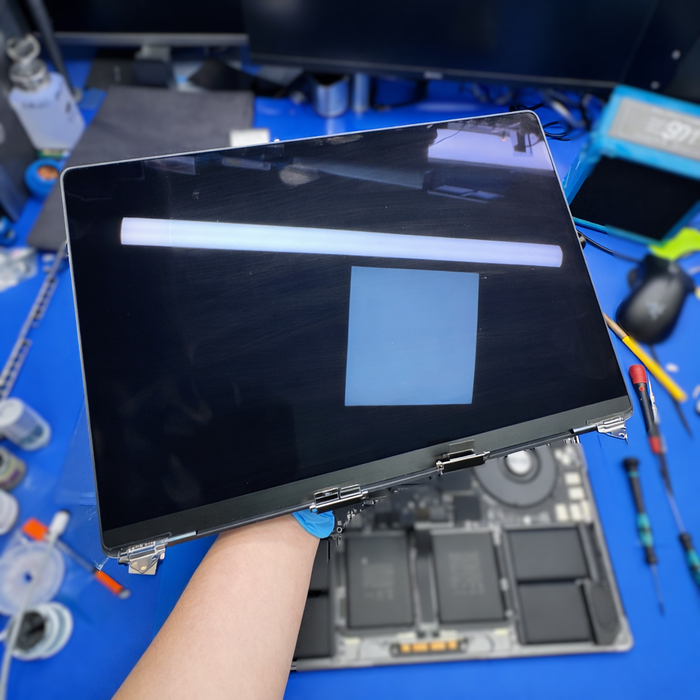

Далее вклеиваем матрицу в обратно на герметик в антипылевой комнате и проверяем что у нас ровная и чистая подсветка без пыли и пятен и полностью рабочая матрица.

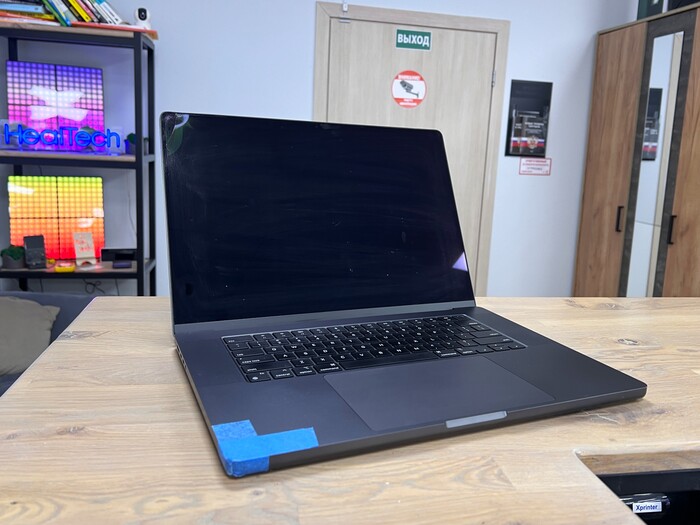

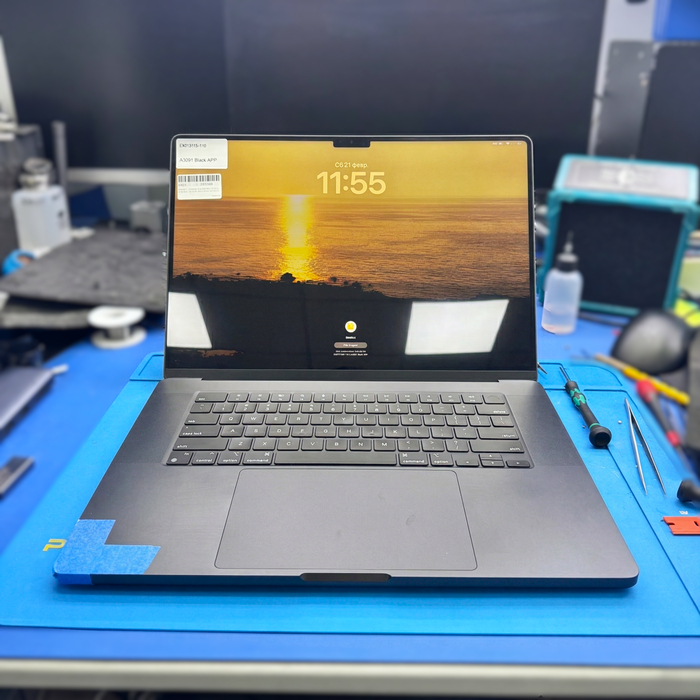

Собираем макбук обратно и оцениваем готовый результат.

Проверяем, что нет дефектов в районе челки и на месте True Tone.

И получаем готовый ноутбук, который теперь думает что у него стоит родная матрица)

Кстати за этот ноутбук мы даже получили отзыв на 5 звезд на Яндекс Картах от довольного клиента)

А за замену матрицы вышло 34900р.

Ну а я пойду дальше починять примусы.

Всем удачных ремонтов!

г. Санкт-Петербург

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Сухариками)

Сегодня я расскажу, как влететь на 100к за пару неправильных движений на примере недавнего MacBook, который нам принесли после неудачной чистки)

Но для начала контекст)

По моему опыту, самые тяжелые аппараты для восстановления относятся к двум видам: после попадания воды и после самостоятельной чистки.

Если в первом случае иногда еще можно что-то сделать, то во втором случае приносят, когда уже доломали до конца.

Причем телефоны с такими приколами почти не приносят, потому что тяжело снять заднюю крышку, а вот для ноутбука достаточно пары отверток, чтобы попробовать добить то, что ещё могло работать)

Поэтому соблазн самостоятельно залезть и "починить" все, до чего дотянутся руки, крайне высок, причем даже у владельцев ноутбуков стоимостью по 300-500к вечнодеревянных славянских рупий.

Ну а дальше я покажу, чем грозит подобная чистка)

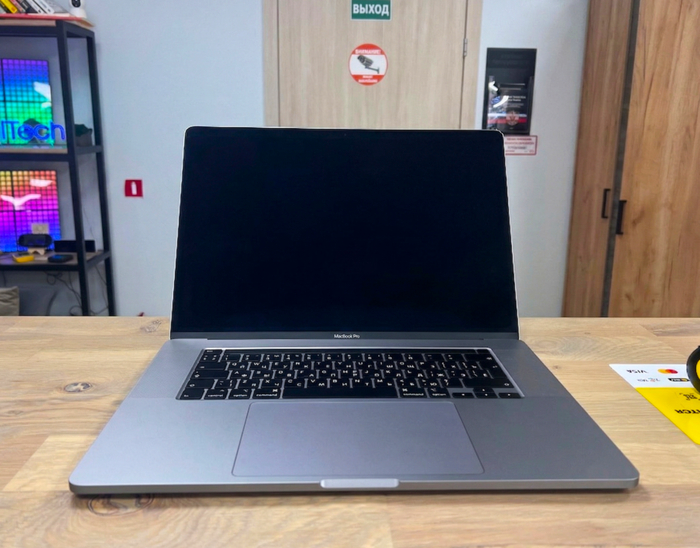

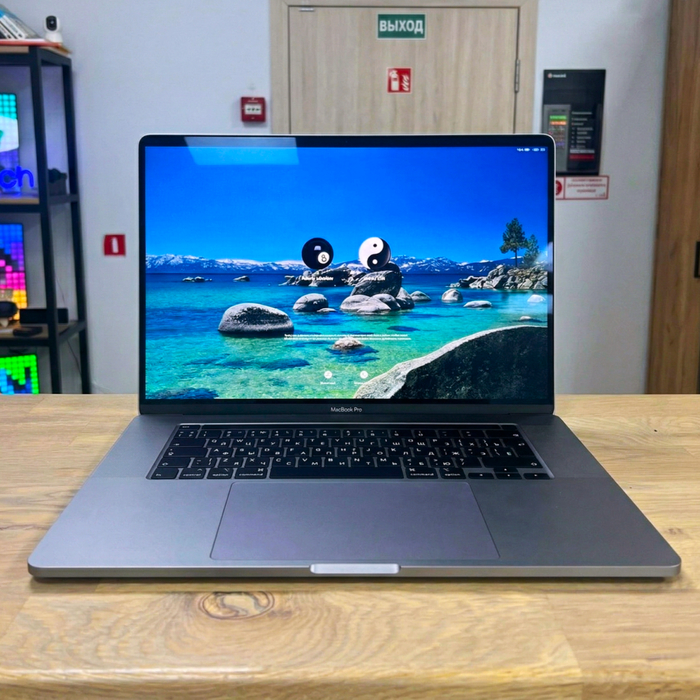

Знакомьтесь, MacBook Pro 16 2019 года с диагнозом "не включается".

Причем этот Mac в нестандартной комплектации на Intel i9 и 1TB SSD. Такая машина на Авито стоит в районе 120-140k.

Перестал он включаться после того, как владелец решил его почистить, но не учел пару нюансов, от которых ноутбук немножко умер)

А мы уже тут собрались посмотреть как его к жизни вернуть. Этим и займемся)

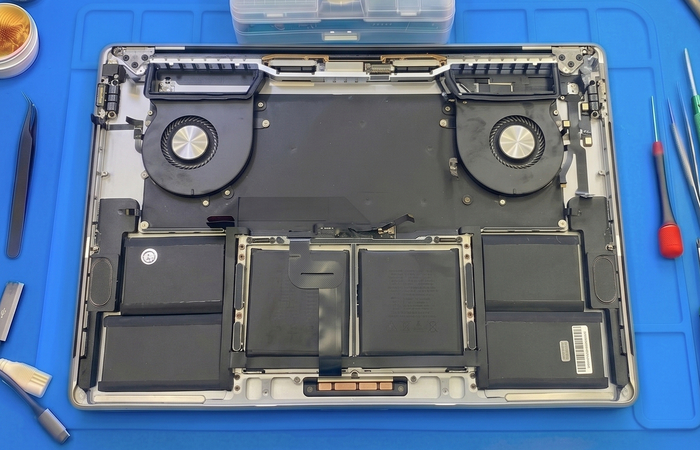

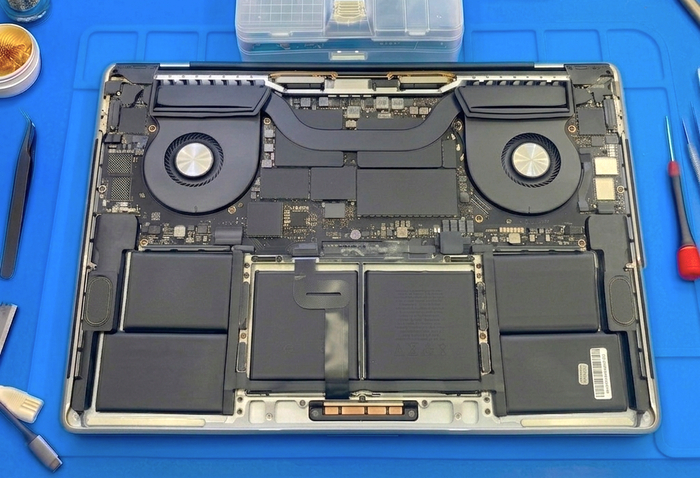

Вскрываем пациента и видим картину из кошмара любого ноутбучника)

Обе гильзы под винты у шлейфа трекпада вырваны с мясом, а дорожки под ними пробиты в несколько слоев.

На этом моменте понимаешь, что ближайшие 5 часов пройдут очень весело)

Такие кратеры появляются, если неправильно собрать ноутбук и вкрутить винты длиннее, чем нужно. Поэтому так важно складывать винты по порядку во время разборки. Легко перепутать длину и вкрутить не то и не туда.

Но это все оступление, едем дальше)

Рассверливаем плату, чтобы понять, сколько точно слоев перебито.

3 слоя в каждой гильзе, а с обратной стороны плата пробита почти насквозь.

Будем пробовать восстанавливать.

У нас как раз месяца 3 назад был MSI Stealth 17 Studio за 300к славянских рупий, у которого после залития плата прогорела в 7 слоев.

Тогда нам пришлось долго пилить и восстанавливать плату, и обошлось это мероприятие владельцу в 49к вечнодеревянных славянских рупий, так что 3 слоя на Mac’е еще терпимо.

После восстановления всех слоев и успешно пройденных стресс тестов тот пробитый MSI укатил обратно в Татарстан радовать владельца. Так что даже такое можно восстановить)

Правда на таком ноутбуке теперь фраза "есть пробитие" заиграет новыми красками)

А что же все-таки с MacBook?

А с ним все пошло немного иначе. Потому что после того, как в него вкрутили длинные винты, сорвали гильзы и пробили 3 слоя на плате, его еще и попытались включить, что было фатальной ошибкой.

Потому что под этими гильзами проходила линия 1.8V, которая питает большую часть элементов на плате, и все слои коротнуло прямо на эту линию.

Предчувствие явно плохое, но для начала нужно восстановить все слои, чтобы понять точно будет ли жить пациент.

После долгого восстановления всех 3 слоев, включаем ноутбук и видим, что потребление растет на секунду, а затем полностью обрубается потому что умер мост Т2 кторый отвечает за шифрование и который привязан к Appe ID, камере и кнопке Touch id, а значит вся работа была сделана зря и материнская плата теперь превратилась в очень дорогой веер.

Вот так в попытке сэкономить 4900 рублей на чистке, можно легко лишиться ноутбука.

Поэтому пришлось выдать данного пациента без ремонта, а клиент заплатил только 1900 рублей за диагностику. Такие дела)

Всем удачных ремонтов!

Ноутбук можно прислать с помощью СДЭК, Яндекс Маркета, Boxberry или Почты России (доставка бесплатная в обе стороны на замену стекла от 5000 рублей).

Для жителей Санкт-Петербурга есть бесплатная доставка курьером от 5000 рублей заказа в пределах конечных веток метро.

Плюс теперь у нас есть скидки!

Скидка на первый ремонт — 3%, на второй — 5% и дальше до 20%

г. Санкт-Петербург

Все цены тут:

Самый удобный бот со всеми ценами, условиями и сроками на ремонт

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с дырками. Всем Добра)

Сегодня я расскажу как удачно открыть макбук на 15к. А так же ответим на вечный вопрос

Думаю ни для кого не секрет, что у всех ноубуков есть гибкие шлейфа, благодаря которым их как раз и можно открывать и закрывать.

А некоторые наверное пользовались телефонами раскладушками в нулевые и десятые и видели как внезапно может умереть экран от постоянного складывания.

Так вот на ноутбуках та же тема и дорогие маки вообще не исключение)

Для этого явления есть даже целое название - FlexGate

И сегодня на столе по той же причине у меня лежит 13 дюймовый макбук про 2017 года, который при раскладывании выдает крутое диско)

На первый взгляд кажется что отъехал видеочип, но если подвигать крышку становится понятно что в мир иной отошли именно шлейфа матрицы, потому что изображение отваливается только в определенном положении экрана)

И если принести такой мак в любой сервис, то вам гарантированно приговорят весь экран под замену за 30-35к вечнодеревянных славянских рупий. Хотя проблема только в 2х шлейфах по линии данных, которые напаяны на матрицу.

Бывет ещё отвал шлейфа по линиям подсветки. Он уже выглядит так)

Но это не наш случай.

И казалось бы дефект незначительный, но цена за ремонт будет такая же, как если бы вся верхняя крышка будет перемолота в труху без единого шанса на восстановление.

Тогда назревает вопрос - Неужели так тяжело заменить эти 2 шлейфа?

Потому что Apple вообще ваши ремонты никуда не упали. В идеале если у вас сломался мак, то вы должны купить новый мак.

Так что на этих шлейфах такая противоугонная система, что любой автомобиль позавидует, впрочем как и на любой запчасти, что делает Apple.

Но мы тут для того чтобы разобраться как это все починить, так что как говорил Вин Дизель

Так стоп, это вообще не отсюда. Тут нужна другая фраза:

Для начала полностью раскручиваем весь мак и снимаем экран, предварительно отключив все шлейфа от материнской платы.

И видим почему шлейфам пришел ахтунг. А именно гора пыли, которая хрустит как сухарики и ломает шлейф на сгибе.

Возможно под пиво такие сухари вполне сгодятся, но шлейфу матрицы от таких закусок становится плоховато. Так происходит если часто таскать ноут в рюкзаке или в других особо пыльных местах в сложенном состоянии, но это что-то из разряда фантастики. Так что проще чистить ноутбук хотя бы раз в год от всего этого добра.

Ну а так как все, кто ремонтируют маки должны страдать, то просто эти шлейфа не снять тк они припаяны к обратной стороне матрицы. Поэтому её придется полностью достать из крышки.

И вот это уже квест, при котором матрица может весело хрустнуть и её придется менять целиком. Поэтому за такие танцы с бубном сервисы не берутся)

Для начала нужно снять резинку по периметру, потом стеклянную вставку с надписью macbook, и шлейфа подсветки. Затем полностью прорезать двусторонний скотч на который крепится матрица и не пролить ни капли растворителя на подсветку. И только тогда вытащить матрицу из крышки. Как видим поводов умереть матрице больше чем один)

И только после таких каруселей мы доходим до мест пайки этих шлейфов. Как вам такое приключение? И это только половина работы)

Далее отпаиваем старые шлейфа и припаиваем новые.

Проверяем что все нормально припаяно и на изображении нет артефактов.

И теперь самое важное. Вклеить матрицу так, чтобы не было видно что туда лазили кто то кроме китайцев на заводе. Для этого нужно нанести новую оригинальную проклейку из двухстороннего скотча и новую резинку, а затем в антипылевой комнате убрать все пылинки с подстветки и вклеить матрицу обратно в крышку)

Собираем макбук в обратном порядке и наслаждаемся нормальной работой дисплея без дискотеки)

Выдаем Мак обратно владельцу и обмениваем ее на деньги)

По цене вышло 15000р

Всем удачных ремонтов.

Ноутбук прислать мне можно СДЭКом

г. Санкт-Петербург

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Вином Дизелем. Всем Добра)

Сегодня я расскажу как можно ушатать макбук вином аристократически читая срачи в комментах)

Как уже многие знают Apple благополучно свалила в закат, после того как РФ решила сделать Севастополь своим курортом. Официальные сервисы тоже долго ждать не стали и свалили вместе с ними.

Поэтому маки посыпались в большом количестве в неофициальные сервисы, открывая портал в ад для сервисов, которые ни разу с ними не работали. Особенно в спб, где на маки запчастей нет, потому что все поставщики сидят в нерезиновой и спонсируют савеловский рынок, где все подряд отремонтирую хоть адронный коллайдер за пачку чипсов. Поэтому ремонт маков это дорого и долго и.....

Так что пришлось расширять свои услуги ещё и на ремонт ноутов. Плюс любой залитик это крутой детектив, где я знаю убийцу, но не знаю место совершения преступления, поэтому беремся "за лупу". Да, это тупой каламбур, ну и что вы мне сделаете?

Но это все отступление, а мы тут пришли на ремонт посмотреть. Так что ближе к делу)

Принесли Macbook Pro 16 2019г после залития, дико пахнущий красным вином.

Выглядит эта 16 дюймовая дура на фото из интернетов примерно так. Трекпад размером с футбольное поле)

Но увидел я его впервые вот в таком состоянии)

Потому что клиент залил его, сразу перевернул, открутил крышку и отключил акб)

Сказать что я ахуел от того насколько это было правильно было мало, потому что клиенты боятся лезть в технику сами, да и не у каждого есть отвертка под маки, тк дедовская плоская для таких целей не подойдет. Там стоят винты со звездой Pentalobe 1.2, которую в соседнем ларьке не купить. Поэтому ноут уже ко мне пришел в состоянии конструктора.

Симптомы следующие. Горит яблоко и дико шумят кулеры. Делаем вывод что ноут перешел в состояние аварии, потому что его замкнуло, а что конкретно замкнуло будем смотреть дальше)

Вынимаем материнскую плату и видим что она в идеале.Значит надо искать дальше что нам ломает загрузку.

Откручиваем трекпад и видим что в нем и причина. А без него мак не загрузится. Причем по нему проходит приличное напряжение, потому что тактильная отдача на нем осуществляетсмя через охеревшего размера 20 вольтовый вибромотор (как Taptic Engine на айфонах), так что погореть там есть чему.

Ну и клавиатуру сразу в мусорку, потому что она вся слиплась и её теперь хрен почистишь.

Берем донорский трекпад и дергаем оттуда элементы по линиям питания и линии данных. А конкретно предохранитель по 20v и кондеры SMBus по 3.3v. Последняя линия как шина i2c на айфонах рандомно ребутит аппарат или не дает загрузиться если её коротнуть, ибо комп пытается опросить все узлы при запуске, а его трекпад шлет в одно место. Так что если на маках что то отваливыается, то ноут начинает показывать на экране веселое ничего)

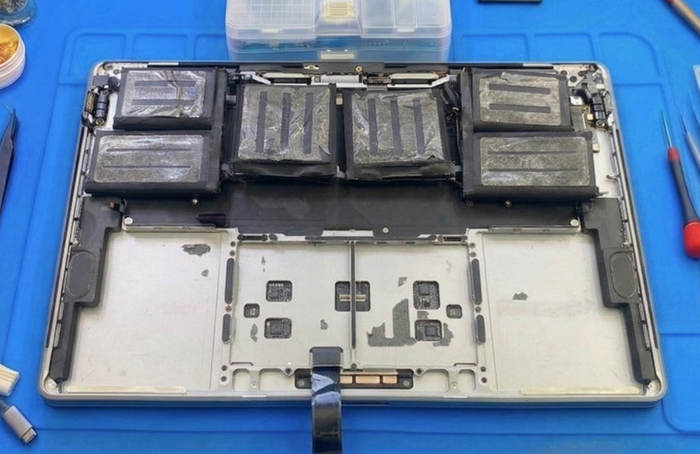

Затем снимаем залитую подсветку, аккуратно вырываем клавиатуру с заклепок и получаем 16 дюймовый телевизор )

Теперь надо заказать клавиатуру из этой вашей Москвы и ждать несколько дней. Клиент попросил оставить американскую раскладку. Но при желании можно заменить на славяские знаки)

Из мск ещё заказали матрицу на другой мак (да, я теперь и матрицы на маки меняю), поэтому на коробку наклеили поясняющего мужика)

Проверяем клавиатуру на специальном пикающем тестере. Так как часть клавиш может не работать и надо все проверить до вклейки.

Затем устанавливаем клавиатуру, и тут есть нюанс)

С завода она сидит на заклепках, но повторно эти заклепки на аллюминиевом корпусе сделать уже невозможно. Поэтому если просто прикрутить клавиатуру, то она будет дико люфлить при любом нажатии.

Контактной сваркой ее не приварить, потому что аллюминий поменяет цвет от температуры, да и клавиатура расплавится. Можно рассверлить все 30 дырок в топкейсе и вкрутить туда винты. Но превращать топкейс в решето после перестрелки желания нет.

Поэтому откручиваем экран, заливаем место заклепок дорогущим термоклеем и кидаем топкейс в морозилку на 10 минут.

И достаем надежную не люфтящую клавиатуру без сверления топкейса 2 часа)

Бонусом чистим все от пыли, следов винища и меняем термопасту

И получаем готовый 16 дюймовый рабочий мак.

Выдаем вино-макбучное изделие обратно владельцу и обмениваем его на деньги)

По цене вышло 35000р

Всем удачных ремонтов.

Телефон мне прислать можно СДЭКом

г. Санкт-Петербург

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Вином. Всем Добра)
