Лопнувшая плита. Результаты осмотра
Вчера произвел осмотр плиты с трещинами.
Сейчас освежу всем память параметрами плиты , и так чтобы было понятно людям которые к нам присоединяться сегодня.
бетон заливали в конце июля.
На 21 день сняли опалубку и все подпорки.
10 сентября сняли полиэтилен в который плита была укутана как сверху так и снизу.
Армирование 12 арматура . Квадрат 20х20 см. - верхняя сетка. Защитный слой 5 см. Нижняя сетка в местах больших пролётов 6 метров 10х10 см, в остальном 20х20 см. Защитный слой 3 см. Толщина плиты 20 см.
Нагружена плита не была.
С момента заливки прошло 45 суток.
Уплотнено вроде неплохо.
По погоде. Три недели подряд стояла жара 30 градусов и не было дождей даже облачно.
Бетон проливали только первые 3 дня.
Дом одноэтажный.
Армопояс отсутствует.

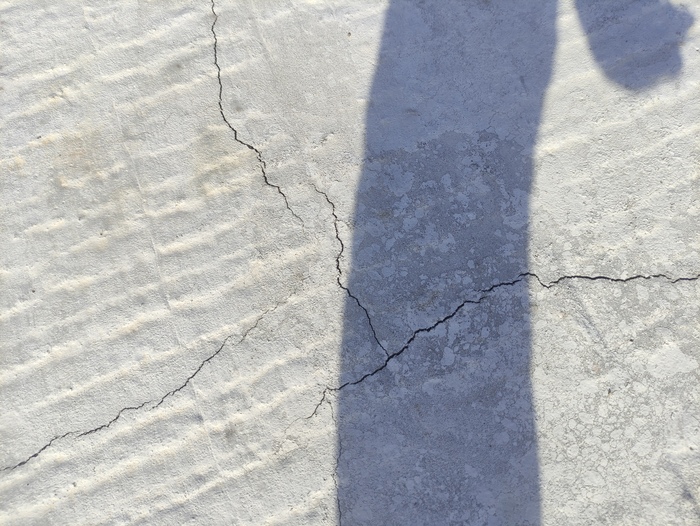

Вообщем ситуация такая- за плитой не ухаживали совсем. Залили. Пару дней проливали и всё . Отсюда и это ( вид сверху).:

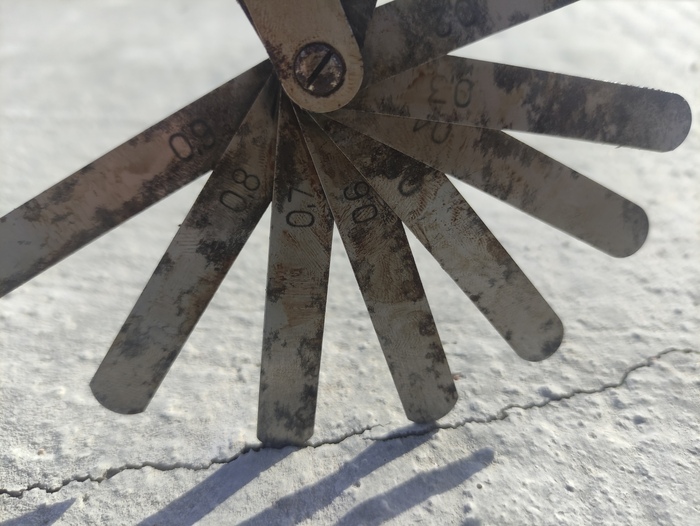

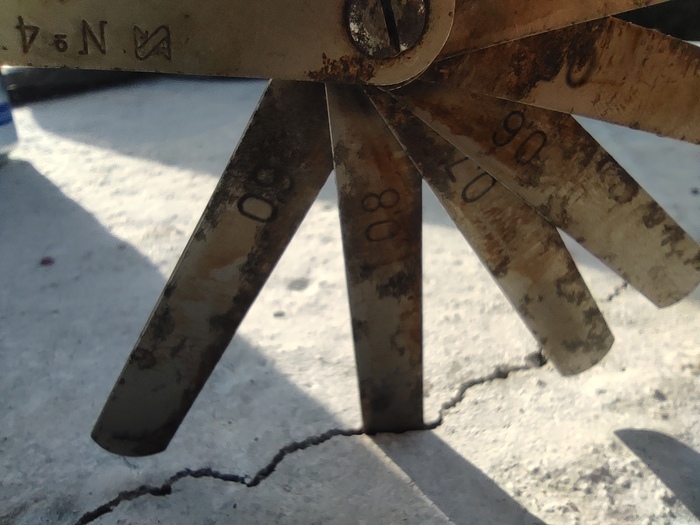

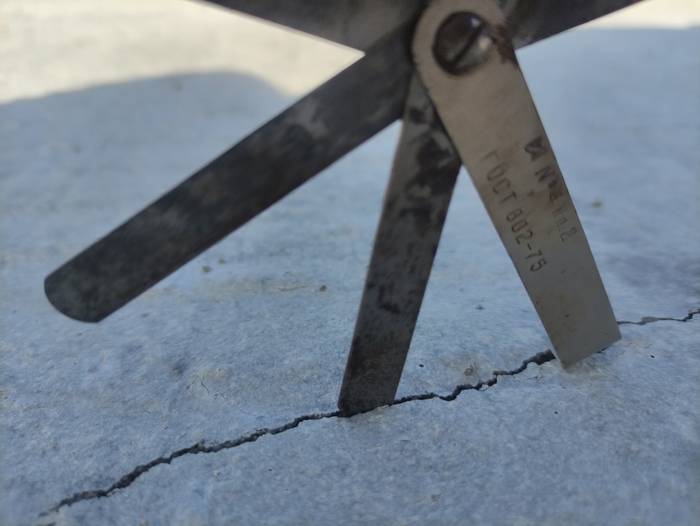

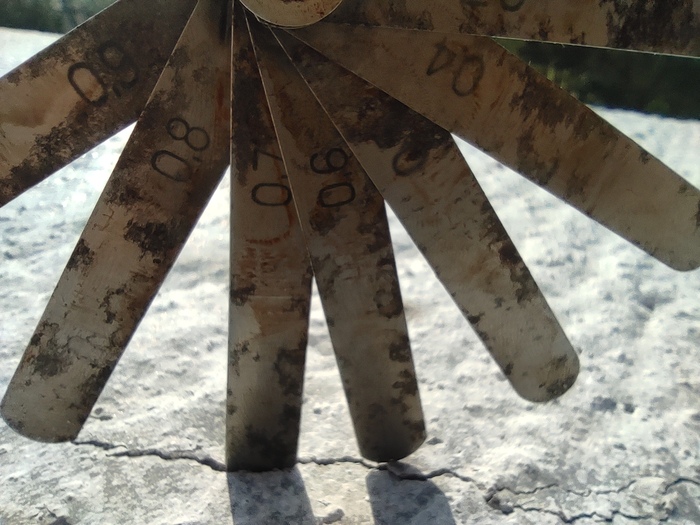

Раскрытие трещин сверху до 1 мм:

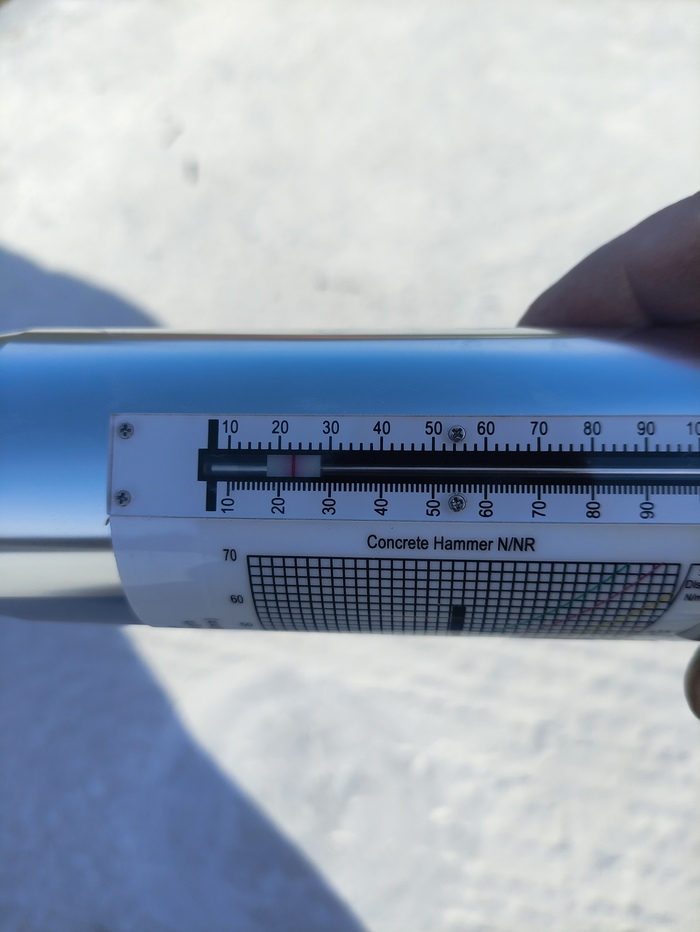

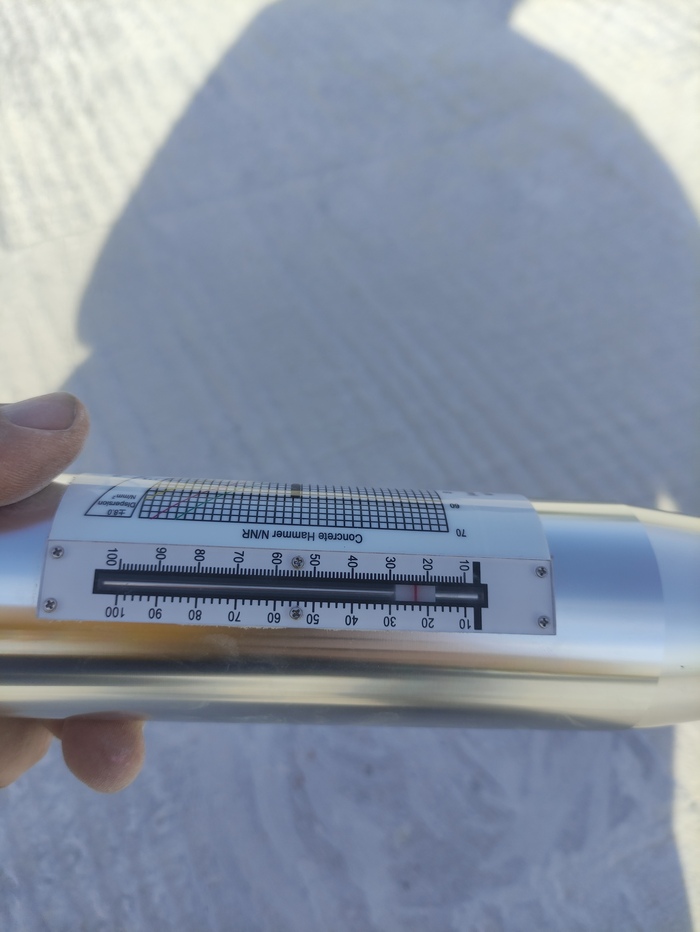

Теперь по самому бетону. С моей стороны случилась оказия- склерометр вышел из чата. Не включился. Времени разбираться не было, что с ним произошло. И пришлось использовать старого доброго друга : молоток Шмидта который я всегда с собой вожу для перестраховки.
Вообщем : методом удара произвел измерение в 20 точках.(ибо плита большая- 250 КВ.м.) получил среднее значение 25.
При внесении поправок по кривой удара сверху получил значение R=27. Умножил на поправочный коэффициент при определении прочности по методу "Г" = 0.8 и получил значение 21,6

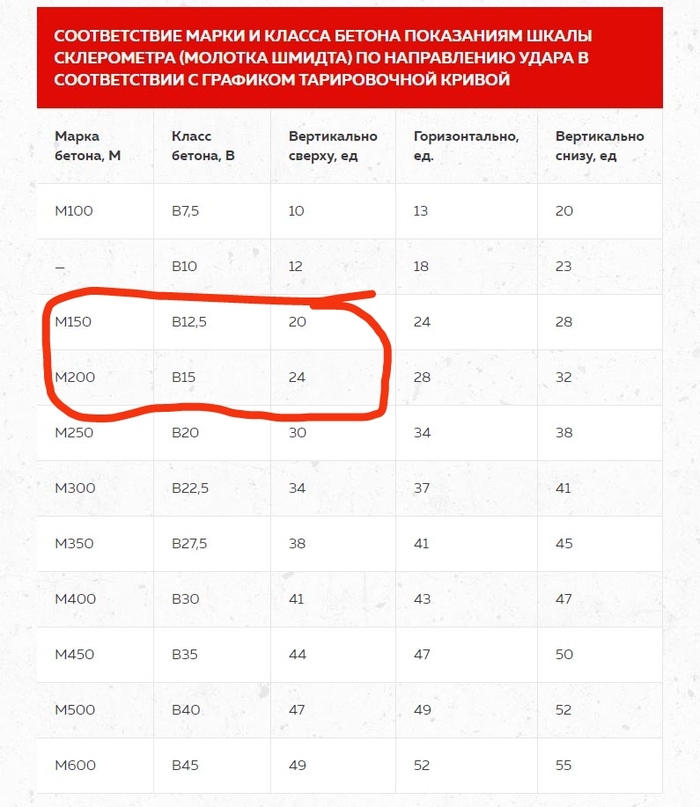

посмотрел по таблице и охренел:
B 12.5 товарищи.
ожидаемо , подумал я.
далее произвел замеры ровности залитой плиты. Т.к вызвало сомнение то что бетона насыпано с горкой. Достал оптический нивелир ( ибо солнечно и лазер хрен увидишь).
и выяснилось , что перепады до 8 см!!!!!!! 8 см по всей плоскости!!
на плите лежало лишних 6 кубов.
на этом с верхом закончил

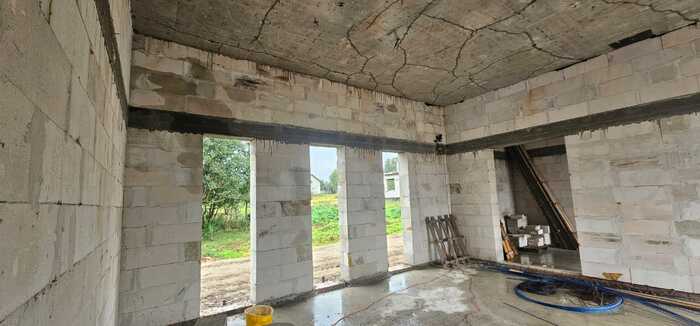

Решил сделать измерения снизу.

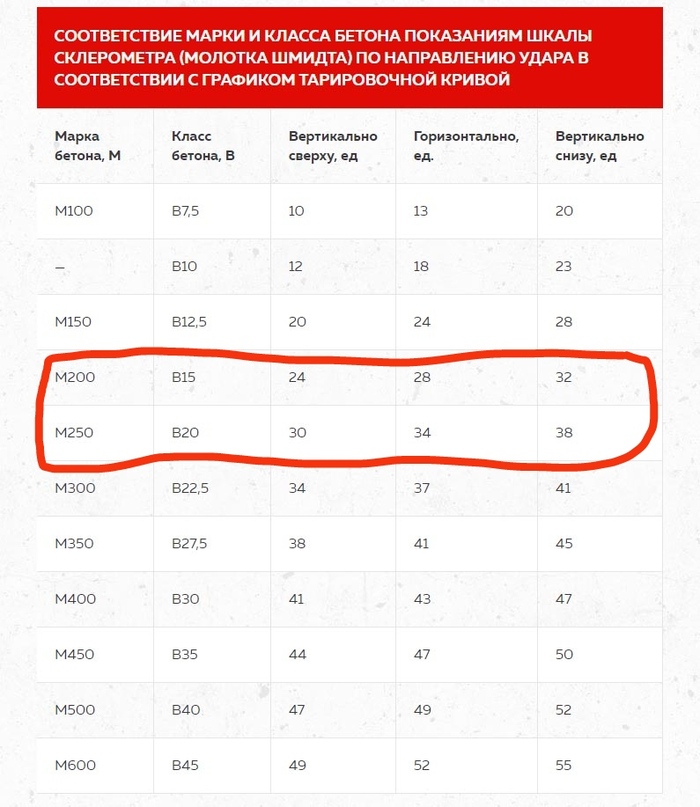

по такой же схеме расчетов что и выше и получил значение 34,4 что соответствует:
Всё же лучше чем сверху. Я больше склоняюсь что снизу был хороший В 20.
Далее произвел замеры на прогиб под собственным весом на большом пролёте 8х6: его нет практически - 0.5 см.
значит арматура работает и бетон живой.

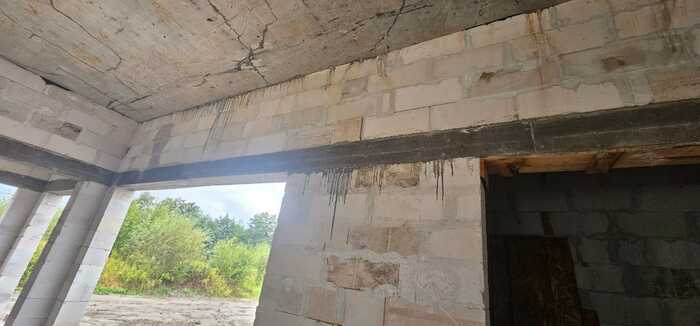

Снизу кстати были чисто волосяные трещины в который меньше показателя 0.1 мм.
Лаборатория так до нас и не доехала, чтобы сделать отрывы. Сказали форс мажор типа- будем потом. Поэтому результатами отрывов увы не порадую.
Отсюда заключение : неправильный уход за плитой. Отсутствие пролива в жару привели к трещинообразованию. Плита живая прогиб отсутствует. Плита ремонтопригодна.
Ещё мне не понравилось соотношение бетон- вода в общем.Сверху слишком много молочка и бетон очень рыхлый.
С заказчиком решили:
1. замазать трещины специальным ремонтным составом .
2. Проливать бетон при отсутствии дождей-сейчас снова+ 26 днём. Бетон должен добрать прочность.
3. Поставить на большем пролёте пару подпорок для спокойствия.
4. Через месяц произвести замеры снова.
По ремонтному составу будем сегодня определяться с заказчиком в магазине исходя из количества денег которые он может потратить. (Человек в ипотеку строиться).
От простого:
ПВА + бетонное молочко, сверху эпоксидная затирка.
Пенетрон+ сверху эпоксидная затирка
Полимеры на основе ММА (спасибо товарищу с Пикабу который посоветовал). По отзывам реально хорошая штука.
Заказчик ещё просит мероприятия по усилению плиты т.к. трещины его пугают.
Предложил ему армирование углеволокном, чтобы не переживал. Он сказал что пригласит конструктора и подумает.
Вкратце как то так. Жаль не получилось загрузить видео.
