Лампа Glamcor Multimedia Extreme

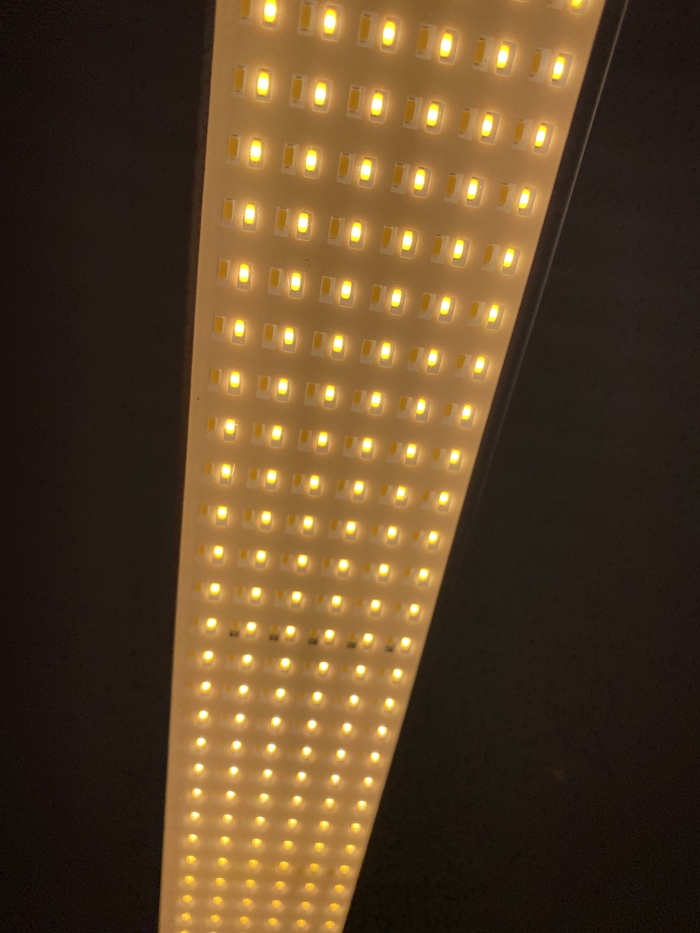

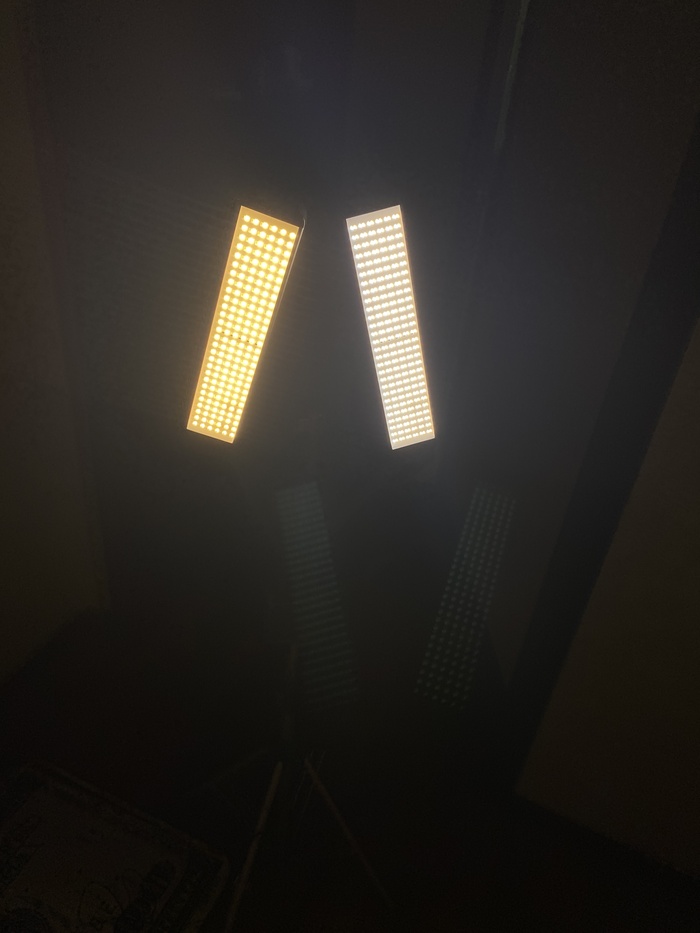

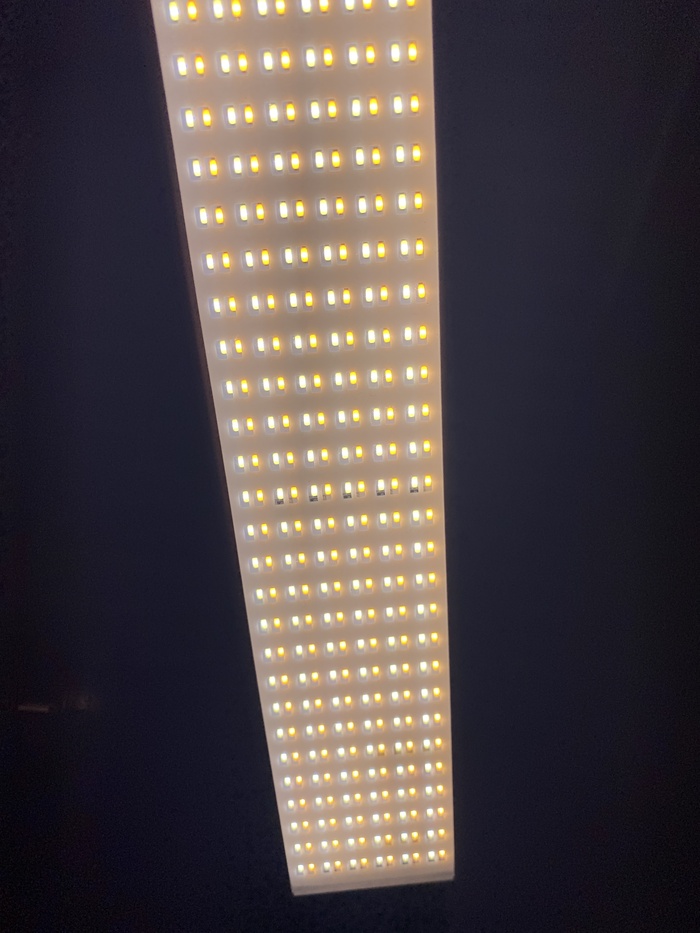

Подскажите пожалуйста почему так когда убавляешь на тёплый режим с правой стороны горят ещё белые светодиоды как можно решить эту проблему?

Всем привет, и сразу к делу.

Попалась мне в руки круговая подсветка. Из которой выходил кабель с пультом управления о четырёх кнопках и дальше, где должен быть какой-то разьем или блок питания - кабель обрывался...

Посмотрел на светодиоды, вроде бы соеденены по 3 шт последовательно и есть резистор. Думаю, ну видимо питалось от 12В.

Подаю 12В на вход пульта. Мигает на долю секунды и на этом всё. Подаю напругу на светодиоды напрямую, горит нормально. Один круг - белое свечение, второй - желтое. Из необычного, это на красный надо подать плюс питания. Белый и черный - минусы.

Ограничил ток 1А, светит, но кушает весь ампер. Думаю, сколько же ей надо...

2... 3...4...5... горит, но мой ЛБП на 5А закончился )

И это я только один круг запитал.

Даю 12В напрямую с аккума через ваттметр, около 7А. Это на один цвет. И столько же на второй. Калькулирую в уме размер и стоимость блока питания под эту балалайку. Думаю, что-то не сходится. У меня 10А на всю кухню подсветка, а тут для лица 15.

Предполагаю, что правильный диммер спасет отца римской демократии, но поиски вот такого точно четырех кнопочного пультика не увенчались успехом:

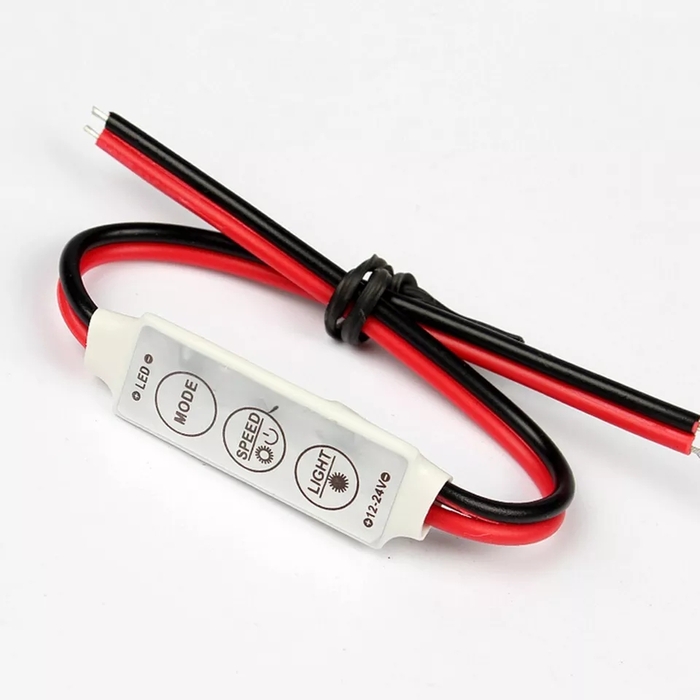

Нашел вот такой одноканальный диммер. Думаю, ну буду отдельно цвета регулировать на крайняк.

... прошло пару недель...

Приехал диммер, беру БП на 5А, больше нет. Подключаю, БП уходит в защиту. Поигравшись с кнопочками удалось запустить на неполной яркости (я надеялся, что управление будет током, а не шим, но кажется ошибался).

В общем, едея провалилась.

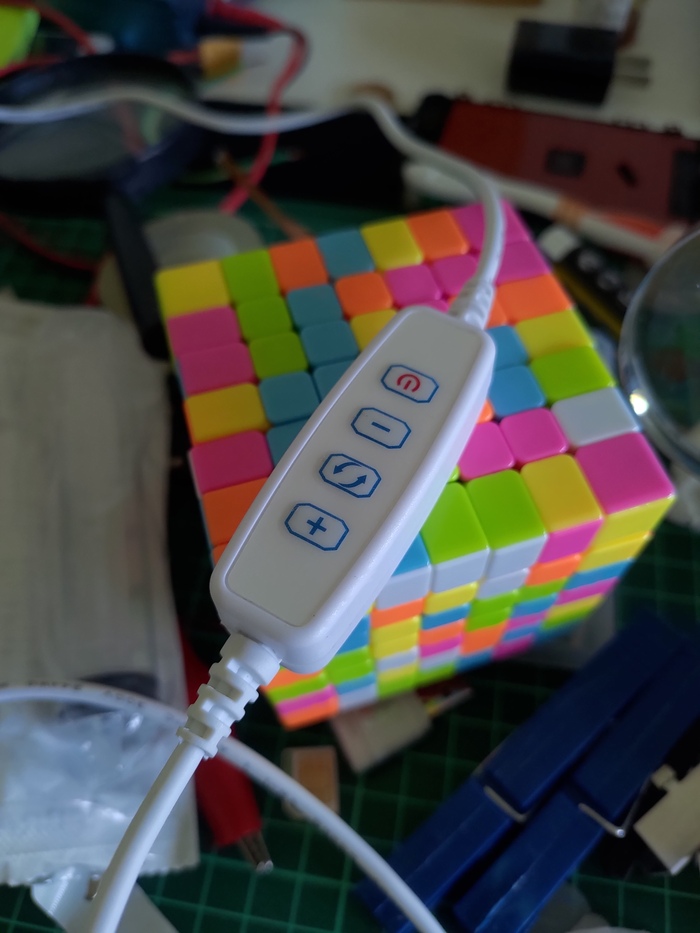

Посидел, репу почесал, полез снова на алиху и в этот раз китайские боги мне помогли и я нашел именно тот пульт что и родной, но у него usb разъем. Думаю, блин, что ж за токи там будут, но заказал на пробу.

... прошло пару недель...

Как приехал, сразу подключаю к лампе, вуаля! Заработалаа. Потребление на максимуме около 1.7А

Как говорил один наш преподаватель: вывод напрашивается сам...

Всем холодной головы и горячего паяльника.

Ударила молния и, т.к. в ванной комнате стоит выключатель с индикацией, пробило светильник, в следствие чего часть ламп перегорело.

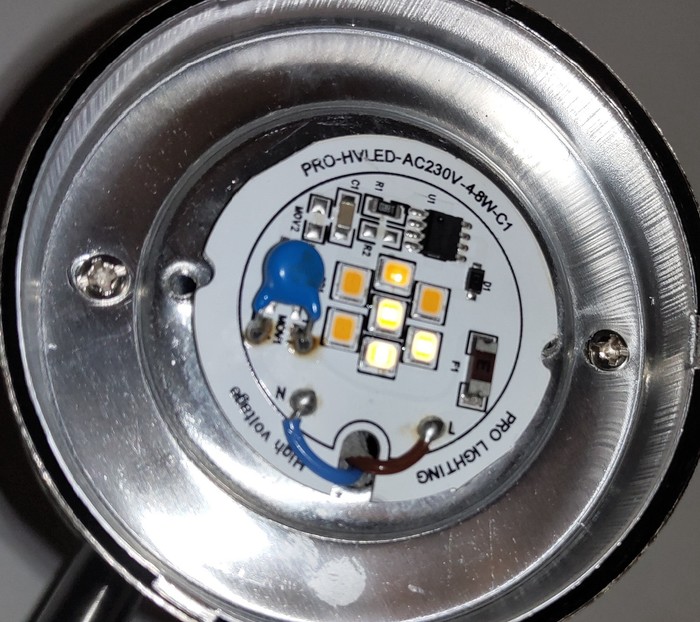

При осмотре оказалось что в светильнике нет патронов, т.е. просто припаяны диодные платы. Как я понял, драйвер и диоды на одной плате. В моей деревне таких плат не обнаружил.

Кто сталкивался - какой самый верный способ пофиксить эту проблемку?

#comment_201418023

Перегорела светодиодная лампа.

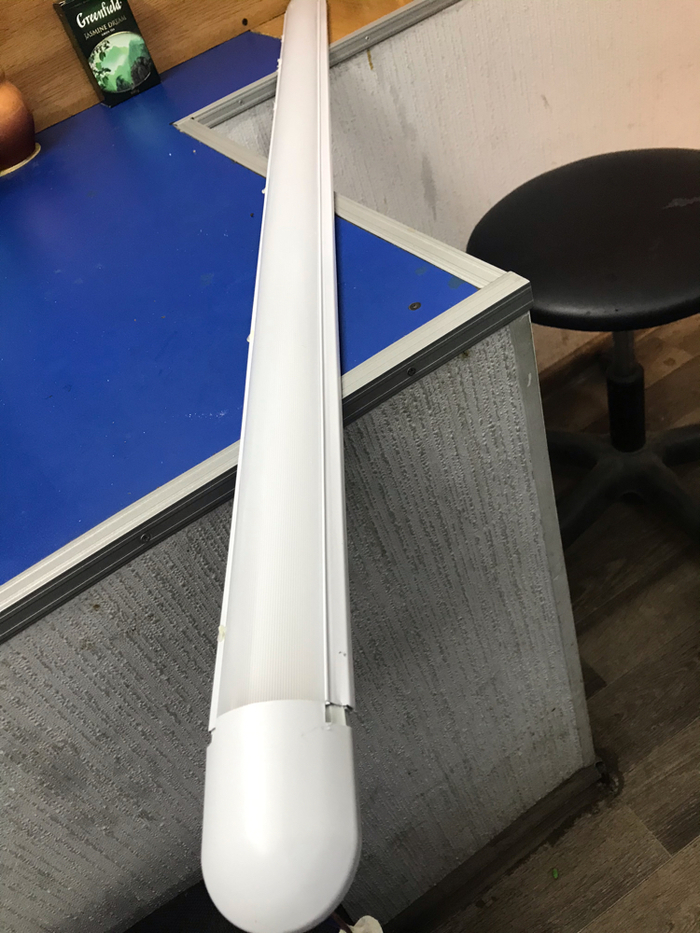

Хотели выбросить. Решил разобрать и попробовать воскресить.

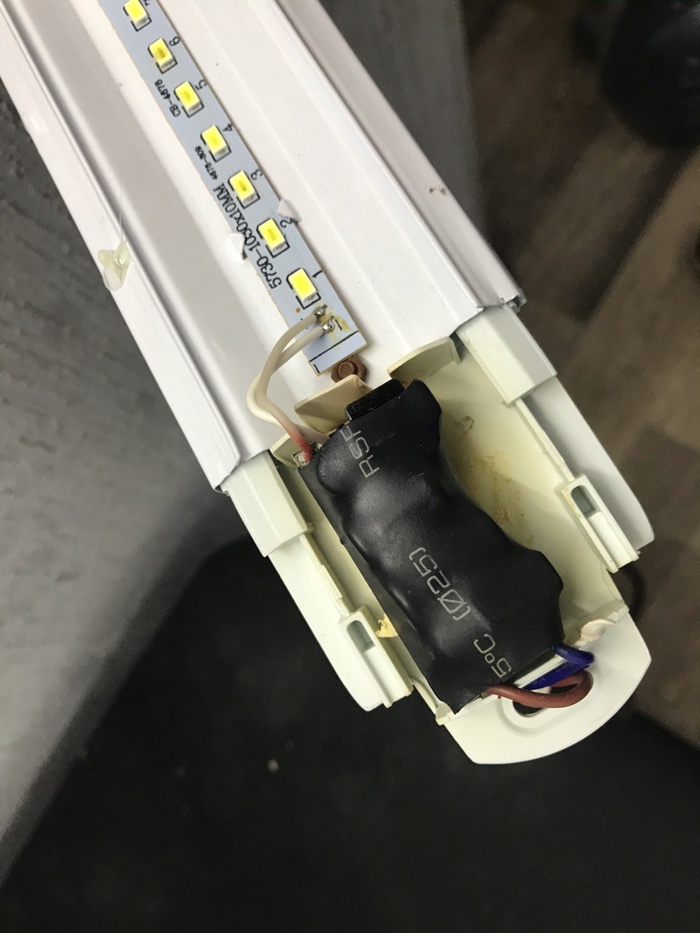

Снимаем пластиковые заглушки и абажур. Тут нас уже встречают светодиодики и бп. Вот они то нам и нужны.

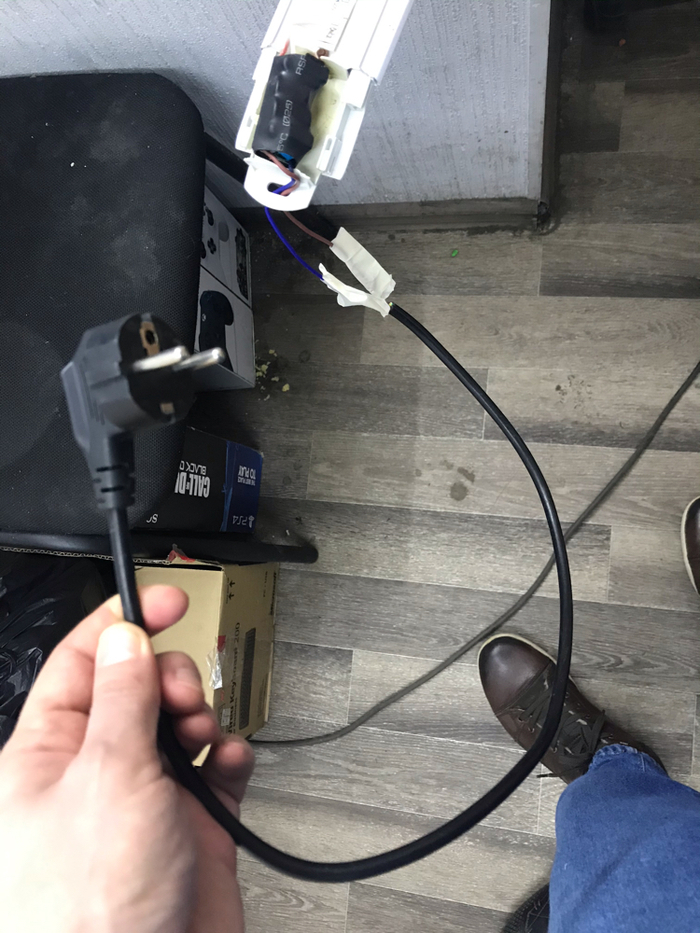

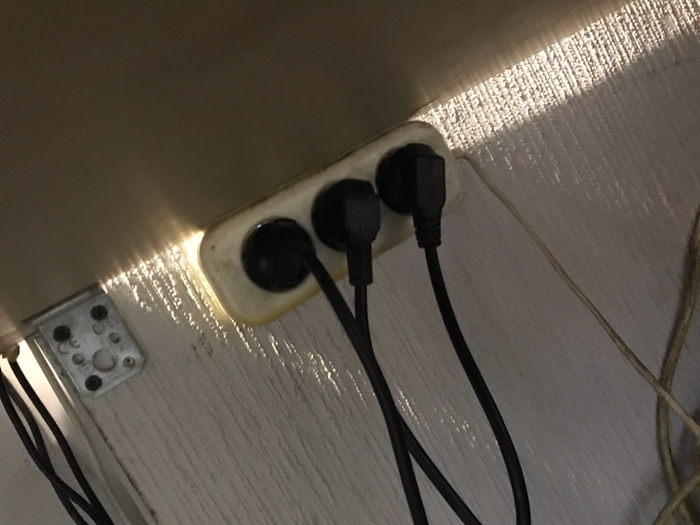

дальше дело за малым подключаем провод со штепселем(папа) с одной стороны и 2 провода к лампе методом скрутки(полярность не имеет значения, конечно если штепсельный провод не имеет желтого провода, это заземление отрезаем его (должно остаться два провода)) и обязательно изолируем скрученные провода (я воспользовался бумажным скотчем (лучше использовать изоленту (синюю))), убедившись что все безопасно подключено и изолированно втыкаем штепсель(папа) в розетку(мама) ⚡️220в.⚡️

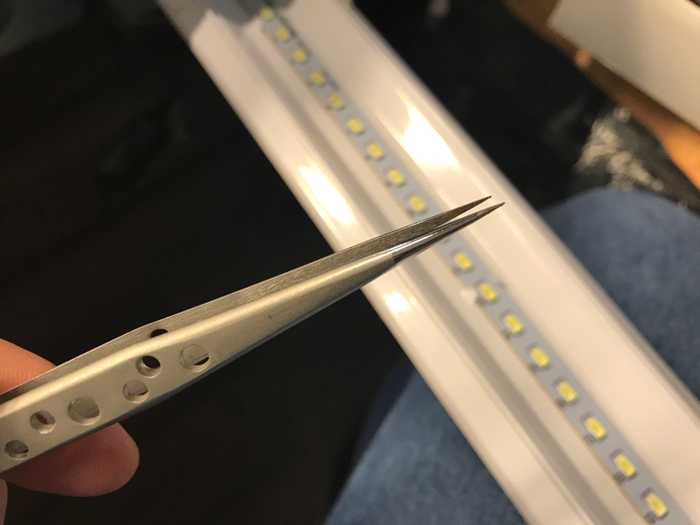

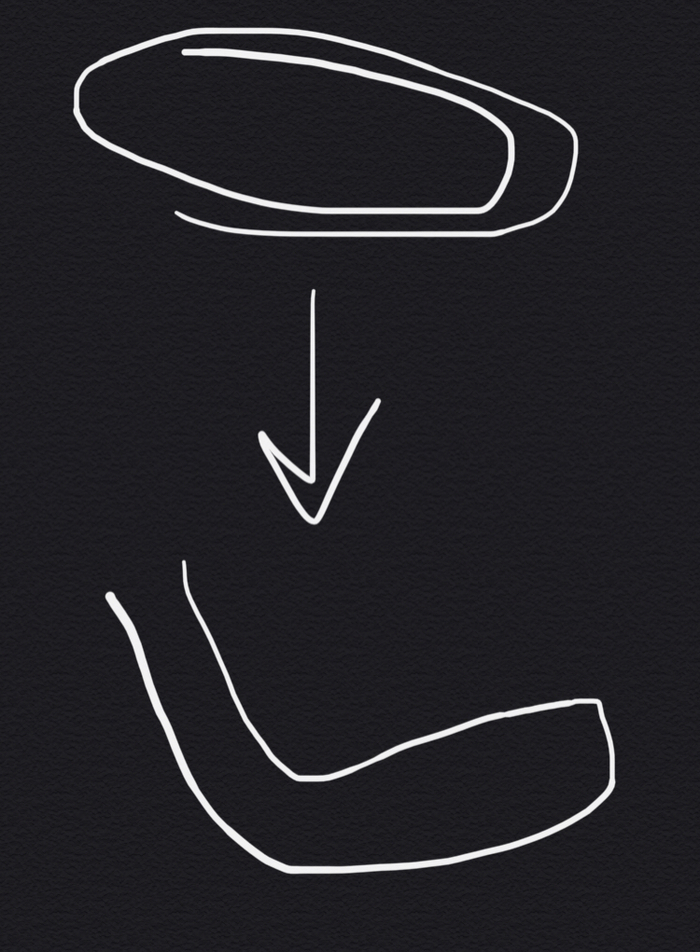

Итак, дело движется к развязке. Дальше берем пинцет (можно любой металлический предмет для замыканий), например разогнуть скрепку.

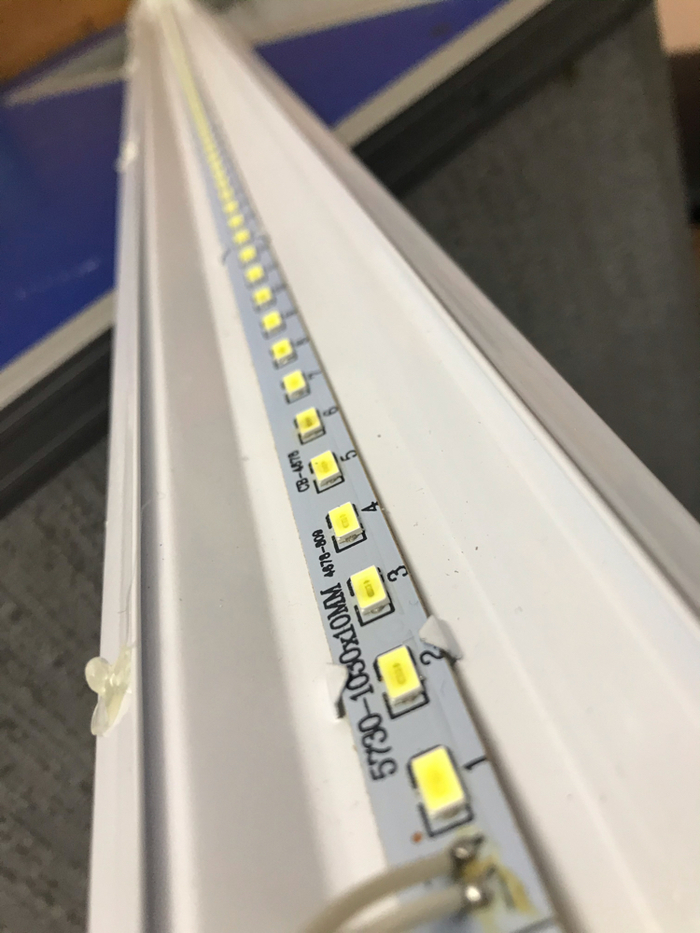

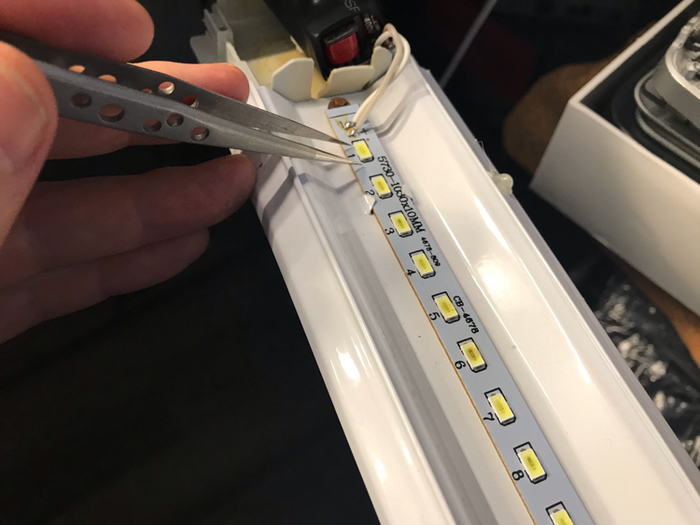

и начинаем поочерёдно замыкать контакты светодиодов, дабы обойти прерывание цепи и найти сгоревшую пару светодиодиков. (что бы не сбиться-светодиоды пронумерованы, наверняка для нас) :-)

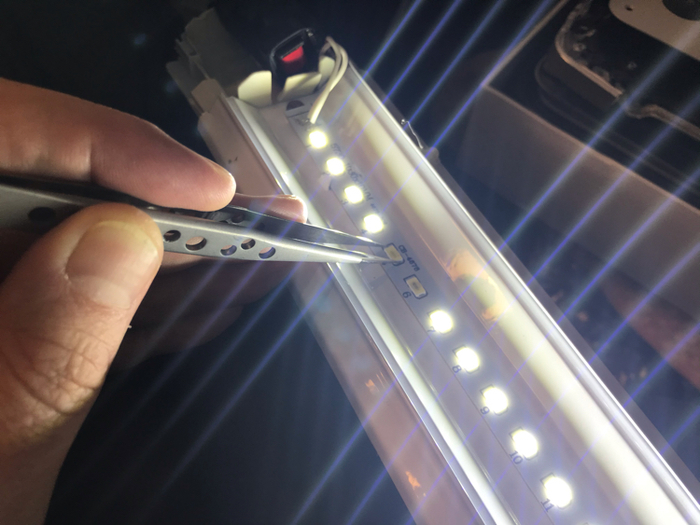

когда мы обойдем обрыв цепи и вычислим сгоревший светодиод, способом упомянутым ранее - цепь, по природе своей электрической магии, прийдет в рабочее состояние. И о чудо, светодиодная лента засияет ярким светом (свет будет очень ярок, берегите глаза)

Эврика!!! Сгоревший светодиод обнаружен, это светодиод под номером 5, 6й так же сгоревший, но мы на него забьем, поскольку он в паре с 5м, если вам чем то больше не понравился 6й светодиод, то можете удалить его.и забить на 5й.

Итак, это очень важно, возможно важнее всего, вынимаем штепсель из розетки что б не ослепнуть при дальнейших манипуляциях.

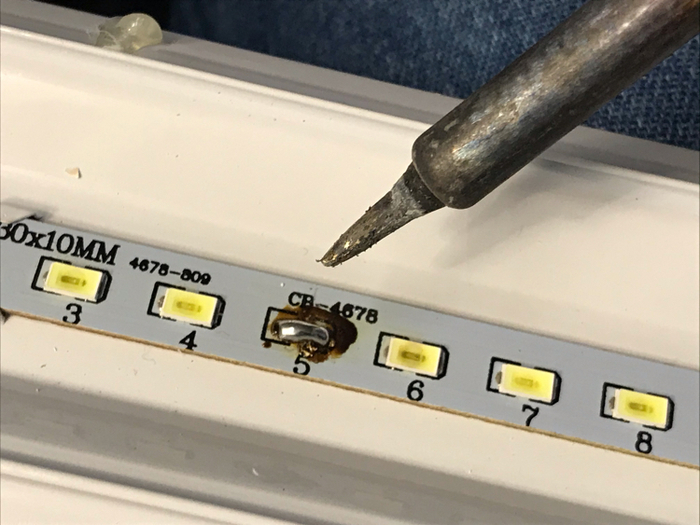

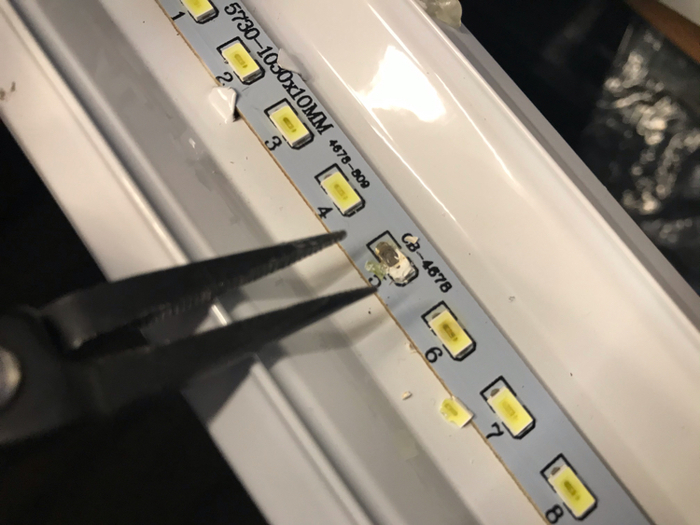

Вообщем самым вандальным способом выламываем его(5й светодиод, нуи ли 6й) всем, что только попадется по руку(я воспользовался утконосами) хрясь!

...итак, двигаемся дальше.. светодиод уничтожен и нам нужно замкнуть охреневшие, от сия происходящего, контакты. Воспользуемся конечно же паяльником. Берем немного канифоли и припоя.

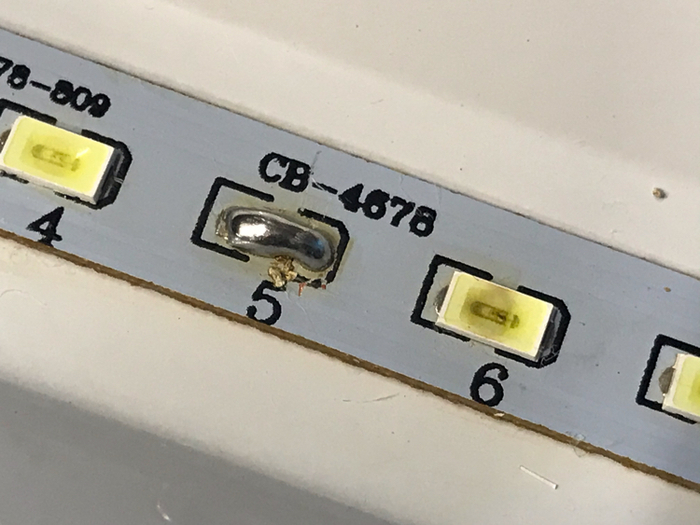

Получилась капля, замкнувшая контакты.

Итак, проверим

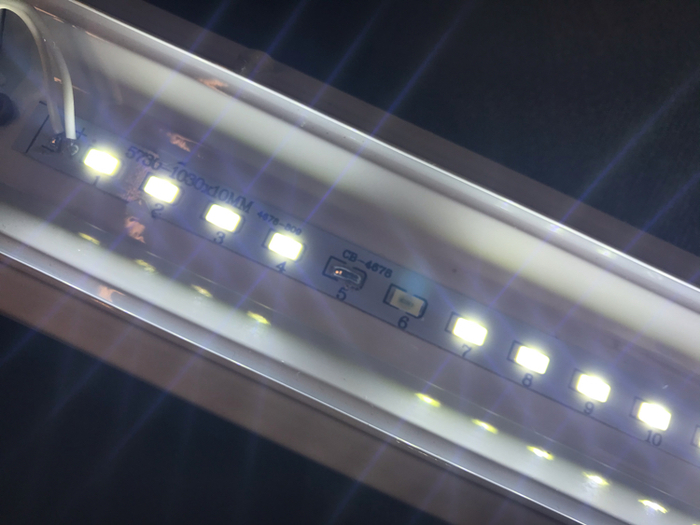

Работает! (кроме двух светодиодов, при большом желании их можно заменить на аналогичные, только рабочие :-))

Вынимаем штепсель, собираем.

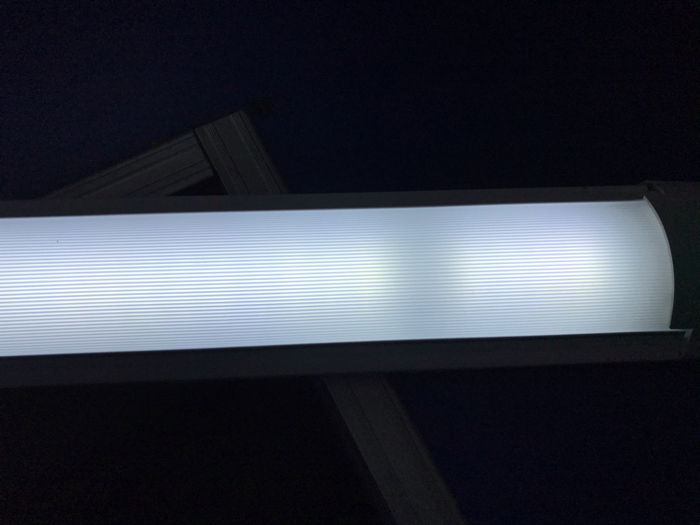

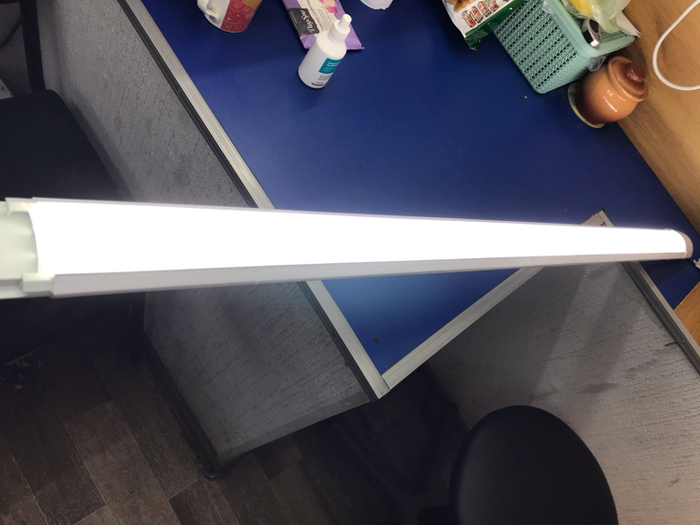

Должно получиться что то вроде этого.

конец
