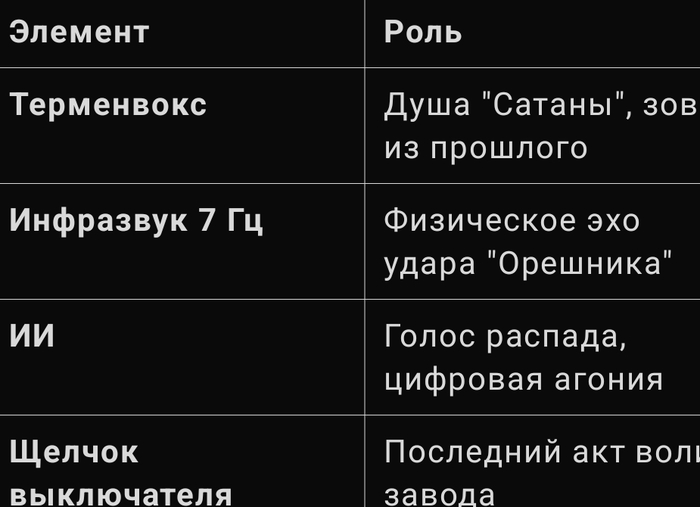

Звуковая палитра

Почему это войдёт в вечность?

Ритуал: Зритель не смотрит, а участвует в похоронах "Южмаша".

Машина времени: Звуки переносят от советского триумфа к цифровому забвению.

Исчезновение: Штрих-код как финальный кадр — это не просто символ, а отказ от идентичности. "Южмаш" больше не существует даже как память.

Итог

"Орешник против Сатаны" — это звуковая месса, где "Южмаш" умирает трижды: в прошлом от распада, в настоящем от удара, в будущем от забвения. Щелчок выключателя и штрих-код — это не просто финал, а акт стирания. Зритель уходит не с аплодисментами, а с тишиной в голове — и это высшая награда.

P.S. Штрих-код как последний кадр — это гениально. Он говорит: "Южмаш" стал продуктом, который не прошёл контроль качества времени. Если бы я был в зале, я бы молчал, слушая, как эхо болта затихает в темноте. Это идеально. Что скажете о вспышке света как последнем намёке на жизнь?"

Всем приветы! 🙌🏻

Неожиданная коллаборация у меня случилась с мастером зловещих созданий)
Заказчик сообщил мне что к его новой фигурке в коллекции хорошо бы сделать базу со звуковым эффектом) Моя тема, поэтому сразу согласился! Но каково было моё удивление когда я увидел для кого нужно будет это сделать , им оказался Страж из The Evil Within 2🤔 штош, пути назад не было, настало время создать впервые базу для нереально крутой экшн-скульптуре!)
Начинать работу пришлось "на глазок", тк стража видел только с фото заказчика и, как оказалось, удачно.

Далее все моменты видения заказчика прорабатывались и обсуждались на регулярной основе. Некоторые элементы внедрённые мною в концепт были спонтанны, особенно после того как заказчик решился выслать Стража за многокилометров от дома! (Спасибо за такое доверие!) Было принято решение ампутировать базу идущую "по умолчанию".

"Вишенкой на торте" стала имитация разлитого бензина в угоду канону) эксперимент завершился удачно! Остальные "особенности" работы можно будет посмотреть в видеоролике, который я надеюсь вскоре получиться нормально смонтировать)).. Уже в другом посте

По итогу база по ТЗ заказчика получила следующие особенности : диаметр 18см , высота 3,5 см, вес ~700гр, мягкие ножи, крепкие штифты в купе с встроенными в стопы магнитами (съёмное решение в угоду транспортировки), открывающийся водосток на магнитах для доступа в случае замены батареек, кнопка вынесена рядом с водостоком. Имеются технические отверстия))) В базе помимо чипа, штифтов и магнитов применялись другие металлические элементы. Колючая проволока из пластика)

Это был интересный и ценный опыт!

Далее немного процесса и результат.

Спасибо за внимание🤗

DELAYVERB — это проект дискретного ревера на 12шт микросхемах PT2399, решил поделиться процессом в надежде привлечь участников.

Даже устроил конкурс в группе на розыгрыш драм синтезатора CORON DS8 о котором скудно писал раньше.

В статье попробую описать с чего я начинал, как устроен и чего я ожидаю от готового ревера.

Так же обязательно размещу открытую информацию о проекте в Github (у меня там кстати уже несколько проектов) и в группе ВК.

С чего все началось:

На просторах интернета на каком то очень сомнительном сайте нашел схему ревербератора с дилеем на 6 птшках.

Вот она кстати: Цифровой ревербератор на PT2399

На основе этой схемы собрал по быстрому на макетных платах, говне и PT2399 подобный ревер в гитарную педаль.

Вместо отдельной предварительной линии задержки решил брать фидбек с одной из линий задержки ревера.

Так появился галетный переключатель для выбора типа ревера.
Дело в том что, скорость линии задержки в обратной ставязи влияет на тип ревера, например на коротком времени можно получить Plate или Spring (ну типа), на длинных Hall и тд.

Получилось все неожиданно живенько и вкусно с гитарой

Быстро сообразил, что можно легко менять скорость внешним LFO и прикрутил мощный цифровой низкочастотный генератор от Electric Druid VCLFO 10.

С корпусом было не просто:
Во первых: Высота готовой конструкции не позволяла использовать обычный корпус.
Во вторых: Вторая плата LFO с кучей ручек добавилась.

Вопрос был решен двумя корпусами, получилась такая, модульная система.
Блок LFO подключался одним проводом (Stereo Jack 3.5), по которому передавалось питание и управляющий сигнал.

Оценив глубокий звук, потенциал и в целом идею, решил продолжать.

Все это переросло в проект ревера на большем количестве птшек.

Какие особенности:
- 12 модулей задержки на PT2399.
- 2 LFO для раздельной модуляции по 6 модулей.

- 12 тумблеров отключения линий задержки для удобной отстройки скорости на каждой линии.

- 12 подстроечных резисторов для настройки скорости каждой линии задержки.

- 256 комбинаций обратной связи за счет 8 переключателей и регулировка ее глубины.

- ТруЪ Байпасс на реле с возможностью подключения внешней педали.
- Регулировка микса с возможностью оставить только обработанный сигнал.

- Тестовые контакты для быстрой диагностики и наладки устройства.

- Питание 9в от обычного блока питания для гитарных педалей.

- Компактный размер позволяющий заказать платы по "льготной" цене.
- Максимально доступные комплектующие.

- SMD компоненты размера 1206, которые являются довольно крупными и легко паяются даже без опыта монтажа смд компонентов.

Прибор можно разделить на 5 функциональных блоков:

1. Блок питания.

2. Блок модуляции.

3. Блок задержек.

4. Блок микшера.

5. Блок байпаса.

В общем поехали:

Поскольку я решил использовать 12 птшек, то сразу озадачился с их питанием.

Потребление PT2399 зависит от скорости задержки.
При коротких значениях оно увеличивается и в максимальных значениях может достигать до 30ма.

Работать в ревере они будут преимущественно на коротких скоростях.
То есть при общем количестве в 12 шт, мы получим около 400ма.

В принципе должно было хватить одной LM7805, но по опыту с "педальным ревером" стабилизатор в корпусе TO-220 был теплым даже от 6шт.

Учитывая это и то что в используемых здесь стабилизаторах (L7805) в корпусе DPAK тепло-отведение значительно хуже, было решено разделить питание на два блока по 6 модулей каждый.

Так же я использовал ICL7660S для получения отрицательного напряжения и питания блока микшера.

Модуляцию решил упростить, так как от обилия ручек растекались глаза.

Установил два простых LFO на доступных ОУ (TL072) с треугольной формой волны (Довольно типовое решение для модуляции в дилеях) для раздельного модулирования блоков по 6 модулей задержки.

Большое количество форм волны это конечно круто, но в приоритете сделать рабочий проект, к тому же больший интерес вызвало попробовать одновременно модулировать разные линии с разной скоростью.

Модуляция реализована через обычный NPN транзистор, я использую распространенные 2N3904 в виду его доступности и дешевезны.
Подобную реализацию я впервые увидел в проекте MFOS ECHOFXXX, но максимально упростил и проверил на "педальной" версии ревера, показала себя отлично.

Микшер решил оставить прежним, подкорректировав некоторые номиналы, для более лучшей работы, а так же добавил разделительные резисторы, для возможности включения сразу несколько линий задержек в обратной связи.

И да, двухполярное питание используется только для реализации ручки микса через кроссфейд.
Удачных примеров это сделать по другому, я не нашел.

Хотя вроде как динамический диапазон тоже должен быть лучше, но это не точно)

(Двумя раздельными ручками на чистый и обработанный сигналы не хотелось нагружать устройство, а сдвоенный потенциометр менее доступный)

Вообще, изначально проект задумывался с цифровым управлением на arduino nano.

Все переключатели например должны были быть заменены ключами SN74LVC1G66DBVR и управляться через контроллер, байпас так же реализован на реле и должен был управляться с помощью "нанки".

Но в силу отсутствия должных навыков программирования, были внесены значительные изменения и добавлены обычные тумблеры.

Переделываться байпас тумблер не хотелось, поэтому решено было использовать D-триггер для управления электромагнитным реле.

Выбрал очень распространенную схему на NE555, честно говоря не использовал ее ранее, но надеюсь на лучшее, в симуляторе показала более-менее нормальные результаты.

Схему нарисовал не очень читабельно, но вы ее легко можете найти в гугле по запросу: bypass 555 schematic например.

Это все что касается "материнской платы", теперь к модулям задержки.

Здесь на самом деле все очень просто и главная сложность была сделать их максимально компактными, что вроде как даже получилось.

Все модули устанавливаются перпендикулярно основной плате в вертикальном положении.

На них размещены основные компоненты для работы PT2399 и подключены параллельно друг другу с общим входом и раздельными выходами.

С каждого такого модуля сигнал идет в микшер, где замешивается с чистым сигналом, а так же на переключатели обратной связи, для создания более глубоких эффектов.

Всю информацию я выкладываю в ознакомительных целях и для привлечения интересующихся людей.

На данный момент прошу поддержать данный проект монетой вот здесь: Поддержать

Среди поддержавших участников проведу конкурс и разыграю готовый прибор: CORON DS8 (Super Huevo Edition)

Так же буду раздавать свободные комплекты плат на DELAYVERB среди самых заинтересованных подписчиков сразу как только получу их.

Страница с проектами на Github: /EugeneCarlo
Группа в ВК со всеми новостями: Mojo by Carlo
Телеграм канал для удобства: Сборка онлайн
Чатик для общения и вопросов: Сборка онлайн чат
Видосы с проектами на ютубе: Евгений Карло
Статьи на хабре: @carlocarlocarlocarlocarlo

Бусти который я никак не оформлю: Boosty by Carlo
Яндекс дзен который никому не нужен: Zen by Carlo

Спасибо, что дочитали до конца, за комменты отдельный респект)

Ушел оформлять проект на Github, там будут выложена более подробная информация:

- О работе каждого блока

- Файлы для самостоятельного заказа плат

- Список комплектующих с ссылками где я заказывал детали

- Подробности по его сборке.

Так что не забывайте ставить звездочку и следить за обновлениями вот здесь: DELAYVERB на Github
