Замена экрана

На устройстве клиента разбит экран. Меняем дисплей.

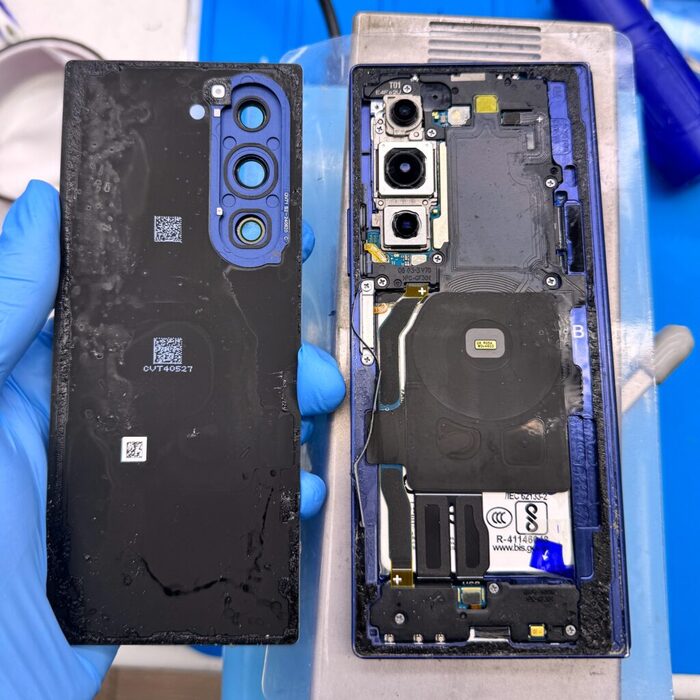

Устройство разбирается достаточно просто. В первую очередь извлекаем сим-лоток. Далее подцепляем заднюю крышку пластиковым медиатором и ведём по всему периметру. Крышка крепится к корпусу защелках.

Главное, при открывании устройства не порвать шлейф сканера отпечатка пальцев, впрочем, он достаточно длинный. Отвинчиваем длинный металлический кожух, который закрывает разъёмы подключения шлейфов акб и дисплея. Отсоединям сканер, акб и дисплей.

Временно подключил новый дисплей для проверки работы сенсора и качества цветопередачи.

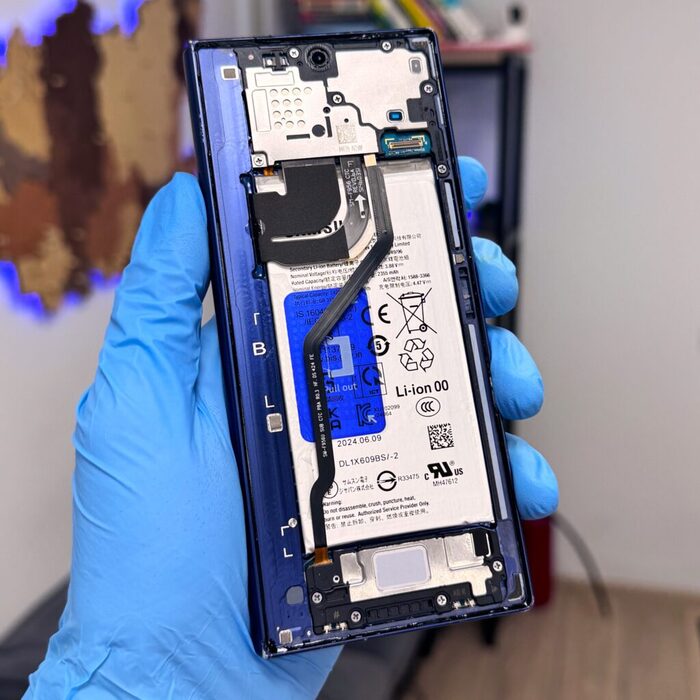

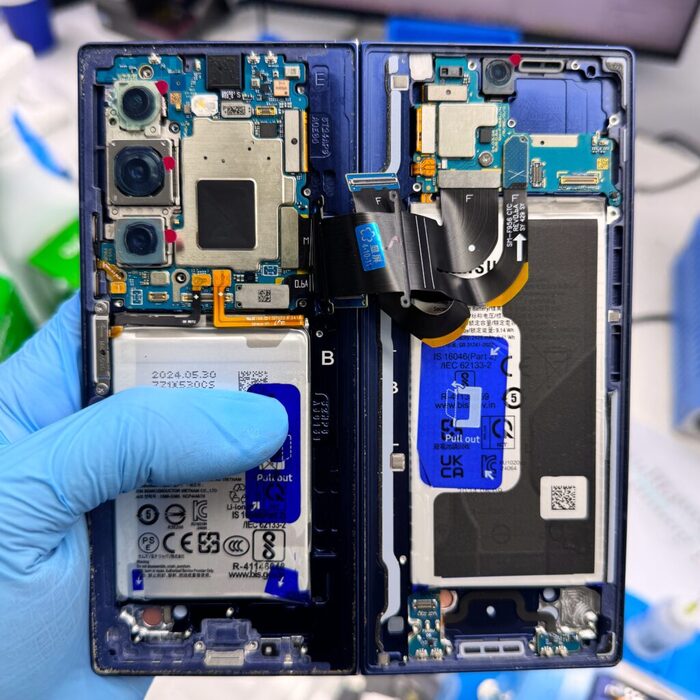

В нижней части устройства снимаю пластиковый кожух в сборе с динамиком. Это нужно, чтобы снять старый модуль. Получаем доступ к окошку в корпусе, через которую протянут шлейф дисплея.

Потом немного прогрел феном устройство по всему контуру рамки, чтобы дисплей легко отошёл. Получилось вот так:

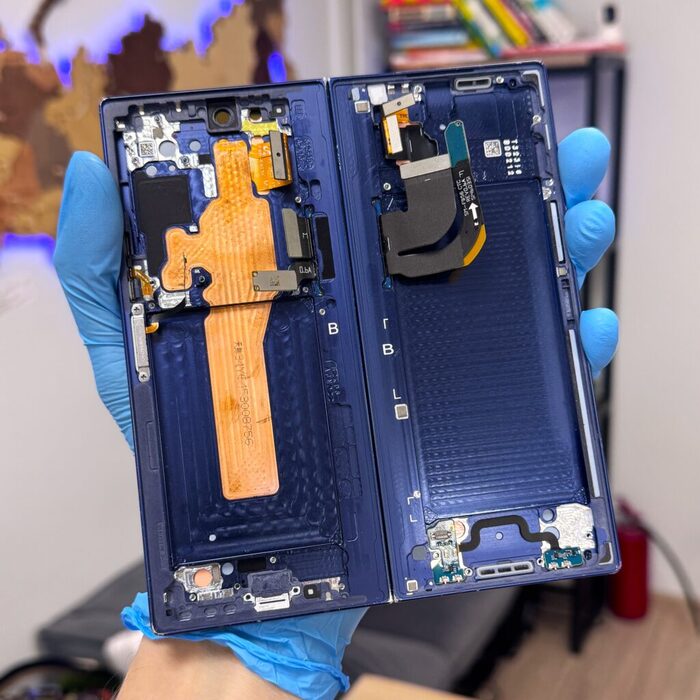

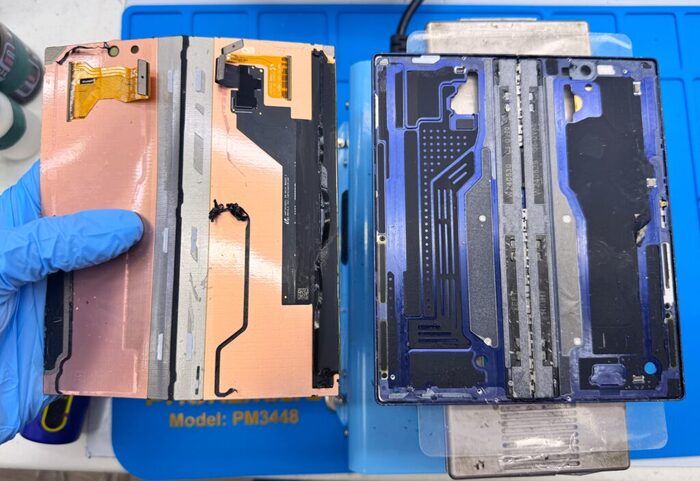

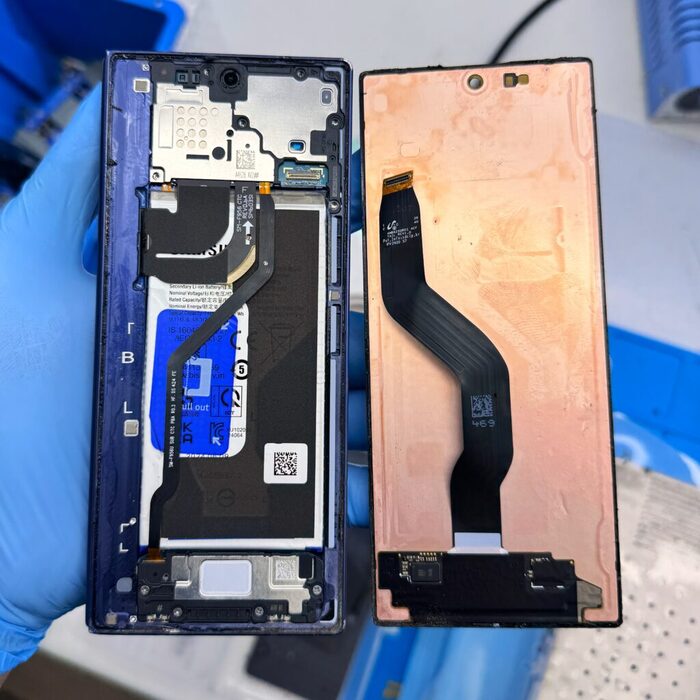

Справа старый модуль, слева новый. Со старого дисплея нужно только перенести на новый сеточку слухового динамика. Зачистил и обезжирил посадочное место дисплея и посадил новый модуль на клей B7000. Собираю все в обратном порядке.

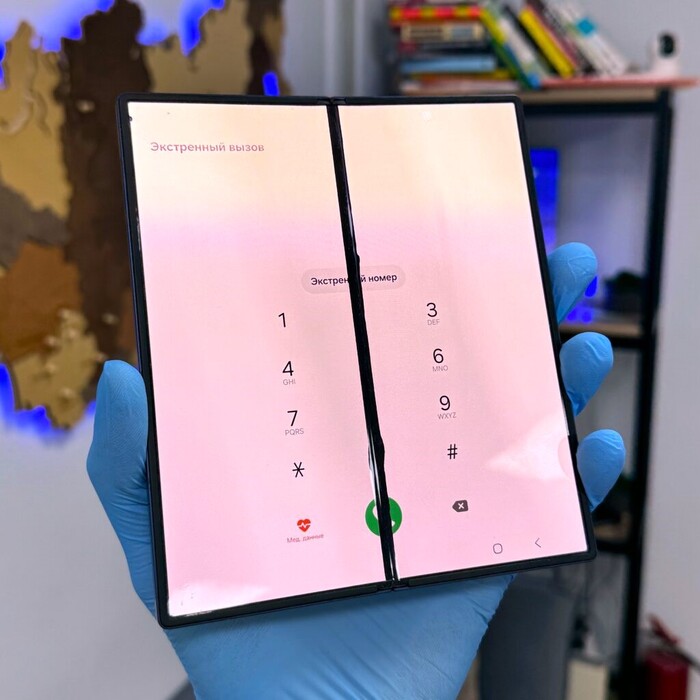

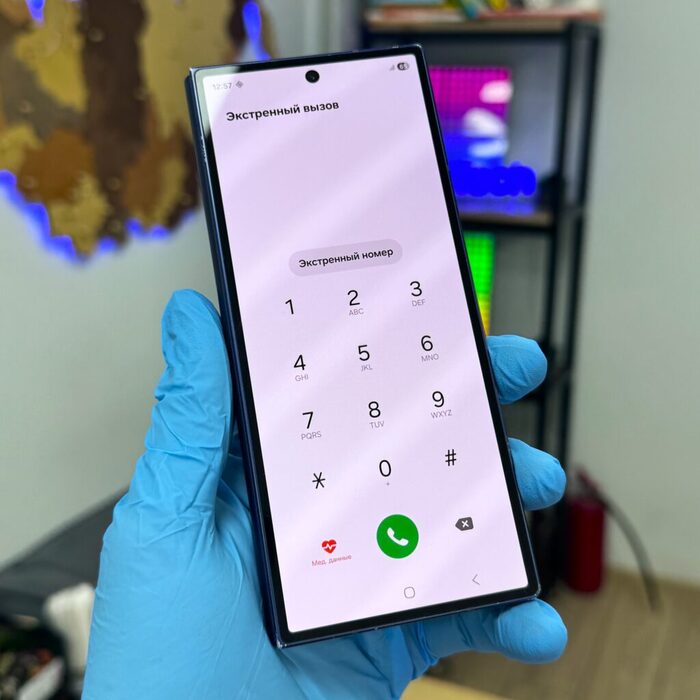

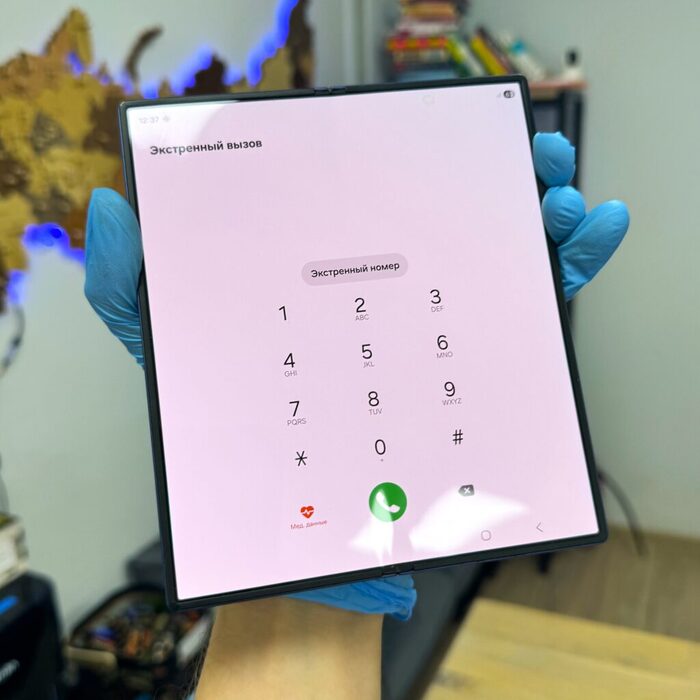

После сборки проверяю работу всех функций. Все работает отлично.

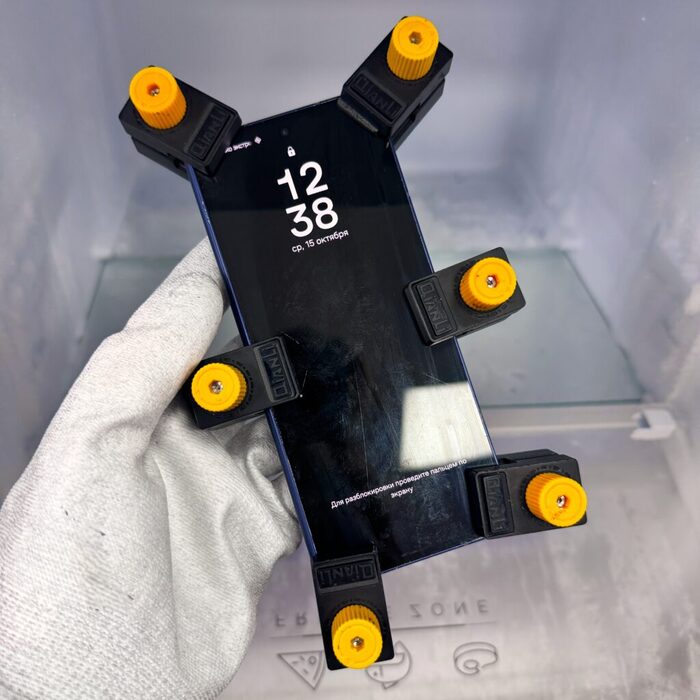

Ставлю зажимы для прочной склейки. На дисплей подкладываю 3d стекло, от iphone 6 plus по размеру подошлао идеально. Это нужно для равномерного распределения давления от зажимов.

На все ушло 30 минут. Клиент сказал, что заберёт часа через 3. Как раз клей нормально схватится.

Добрый утроденьвечерночи ребят!
Стараюсь выкладывать отборный треш без банальных ремонтов типовых неисправностей, но на этот раз будет типовуха. Много типовух в одном ремонте или как я делал всё это почти за бесплатно.
Вот телефончик с одной единственной проблемой - не работают камеры и фонарик.
Ситуация довольно распространенная среди телефонов, которые часто роняют или подтапливают верхнюю часть телефона:

При включении камеры появляется чёрный экран и всё на этом. Фонарик, так же как и вспышка, не работают.
Без диагностики и так ясно, что нужно поменять стабилизатор камеры.
u2301 если быть точным:

2 микросхемы, окружённые конденсаторами: верхняя отвечает за главную кнопку, нижняя - питание камеры.
Снимаю и ставлю другую с донора.
Вот сама микросхема на микро сим карте от айфона:

Но как обычно просто так легко не часто бывает.
Включаю и...

Тачскрин отказал 😁
Телефон уже был восстановленный неизвестно где. Присутствовала одна перемычка под контроллером тачскрина.
Снимаю всё это дело и ставлю свои с обязательным дублированием пяти контактов:

Если этого не сделать, то тачскрин либо вообще не будет работать, либо через раз в зависимости от погоды (от холода будет отказывать, а при жаре начнет тормозить, тупить и сам звонить в налоговую)
Ставлю всё это дело на место:

И иду запускать камеры. Ага, х** там был.
Не включается.
Подключаю к компьютеру с помощью данной штучки и смотрю потребление при запуске:

Да. Китайский выучить решил)
Верхнее значение это входящее напряжение на плату.
Среднее значение показывает выход на аккумулятор и нижнее значение - текущее потребление самим телефоном.
При единоразовом нажатии на кнопку включения сразу появляется потребление в 600 милиампер и держится. А должно подниматься до 120ма и падать в 0.
А закипел у меня процессор.

Капля спирта очень быстро закипает, давая пары чистейшего спирта для настроения, которого нет, так как ремонт с контроллера тачскрина идёт за мой счёт.
Буду реболлить, что ж ещё делать.
Процессор уже снимали, т.к он без компаунда, поэтому нижний подогрев на 90 градусов и фен на 180.
30 сек и готово:

Процессор сидел на сплаве розе. Это такой припой, который плавится в обычном кипятке. Если не ошибаюсь, то температура плавления 94 градуса.
Зачищаю остатки припоя по максимуму, так как при смешивании Розе с любым другим припоем становится хрупким и любой удар или падение с небольшой высоты скажется на качестве пайки:

Красота)
Как раз попробую свои новые магнитные трафареты для процессоров за 5 тысяч.
Упаковываю микросхему в кроватку и размазываю каплю флюса, что бы шарики припоя прилипали и не вываливались из лунок:

Засыпаю припой. Диаметр шариков 0.25мм:

Разравниваю всё это дело в каждую лунку и дую феном на минимальном потоке воздуха с температурой 240.
Трафарет погнуло от локального нагрева и вот что вышло:

Мрак)
С первой же попытки и разочарование. Ну думаю, намажу паяльной пастой. Вдруг получится.
Снимаю паяльником и оплёткой остатки припоя и повторяю попытку, но уже паяльной пастой:

Сукаааа. 5 косарей за трафареты в мусорку...
Беру обычный 3D трафарет, мажу пасту с двойным проходом и вот:

Не идеально конечно. Но лучше чем было раньше. Терпимо)
Дальше попытка установки процессора обратно.
Подогрев на 110 градусов и фен на 240.

Телефон с первого раза запустился.
Но.
Камера так и не заработала.
Пфффф.

Ладно. Пришло время замеров сопротивлений.
Как обычно, сначала накосячишь, а потом лезешь читать инструкции. Россия чо)
Опять снимаю стабилизатор камеры и вижу болтающийся пятак.
Вообще не вопрос. Срежу и восстановлю:

Вот, опять проблема на ровном месте.
Этот вывод отвечает за запуск камеры. То есть Вы нажимаете на значок камеры, процессор тем временем генерирует сигнал 1.8 вольт на этот выход и запускает стабилизатор, который выдает на камеры 2.85 вольта. Всё просто.
Сопротивление относительно земли в режиме диодной прозвонке должно быть 0.450 плюс минус 10%.
Но его, сука нет. Вообще. А этот пятак идёт напрямую в процессор.
Опять его снимать... Не сел с первого раза как нужно.
Сначала думаю что потолкаю его без снятия, вдруг контакт появится(Н - Надежда).
Толкнул. Телефон начал сам включаться при подаче на него питание и греться с постоянным потреблением 100 миллиампер.
При таком потреблении он высадит новый, полностью заряженный аккумулятор за 3 часа.
Не дело.
Снимаю процессор и прозваниваю контакты:

Тестер пищит, значит просто проц не сел как нужно.
На самом процессоре сопротивление относительно земли и сигнальной линии 0.760. Хорошо что не пробит, а то пришлось бы колхозить принудительную генерацию сигнала без участия процессора. Тогда бы не критично возросло потребление в режиме ожидания(на пару миллиампер).
Тут лёгкий случай.
Накатываю шары заново, но на этот раз немного иначе:

Нижний подогрев на 300 градусов без участия паяльного фена и паста сама расплавилась на процессоре. Шарики стали ровнее, да и процессор не получает локальный прогрев а нагревается равномерно и полностью. Трафарет не выгибает при этом.
Но сука 5 тысяч денег за китайские трафареты не дают покоя.
Ставлю процессор на место, прозваниваю контакты до стабилизатора. Всё хорошо.
Запаиваю стабилизатор на место:

И:

Порядок.
Проверяю всё оборудование (сеть, камеры, гироскопы, микрофоны, вайфай и т.д).
Процессор сел красиво)
Ставлю новый дисплей и убираю на полку.
Через день проверю всё по новой и тогда уже отдам клиенту.
Кстати на последнем фото через камеру только что сделанного телефона лежит второй такой же утопленный реф без сети, но в процессе ремонта у меня оторвался с платы коннектор тачскрина (он просто сгнил. Но уже сделал) и изображение криво работает(опять реболить проц за свой счёт). Причём тот телефон работает с родным китайским дисплеем, но с другими, даже оригиналами не выводит изображение вообще, хотя подсветка есть. А всего то сделал реболл модема в другом конце платы...
Хз. Буду разбираться.
Моя вина в том, что не предупредил человека о рисках других поломок, поэтому ремонт за мой счёт. Зато половину стоимости трафаретов уже отбил 😁
Палка о двух концах.
С одной стороны помогла бы простая замена стабилизатора, а с другой - возможно и так пришлось бы реболлить процессор, т.к был в отвале. Не знаю как оно было на самом деле, но:

Увидимся)
