Три раскладушки подряд) Замена внутреннего дисплея на OnePlus Open⁠⁠

Сегодня я расскажу о самом быстром ремонте раскладушек и о том, как Ванплас пошла по пути Самсунга, но кое-где просчиталась)

Но для начала, как всегда, — контекст)

Я уже несколько лет препарирую лягушек Samsung Fold и Flip серии и из раза в раз вижу, как косячит Самсунг на производстве своих трубок, добавляя все возможные варианты, чтобы их раскладушки ломались как можно быстрее. И пока Huawei со своими Хонорами идет своей дорогой, делая раскладушки почти неубиваемыми, OnePlus и Oppo пошли по другому пути и сделали саморазрывающиеся дисплеи, но об этом чуть дальше)

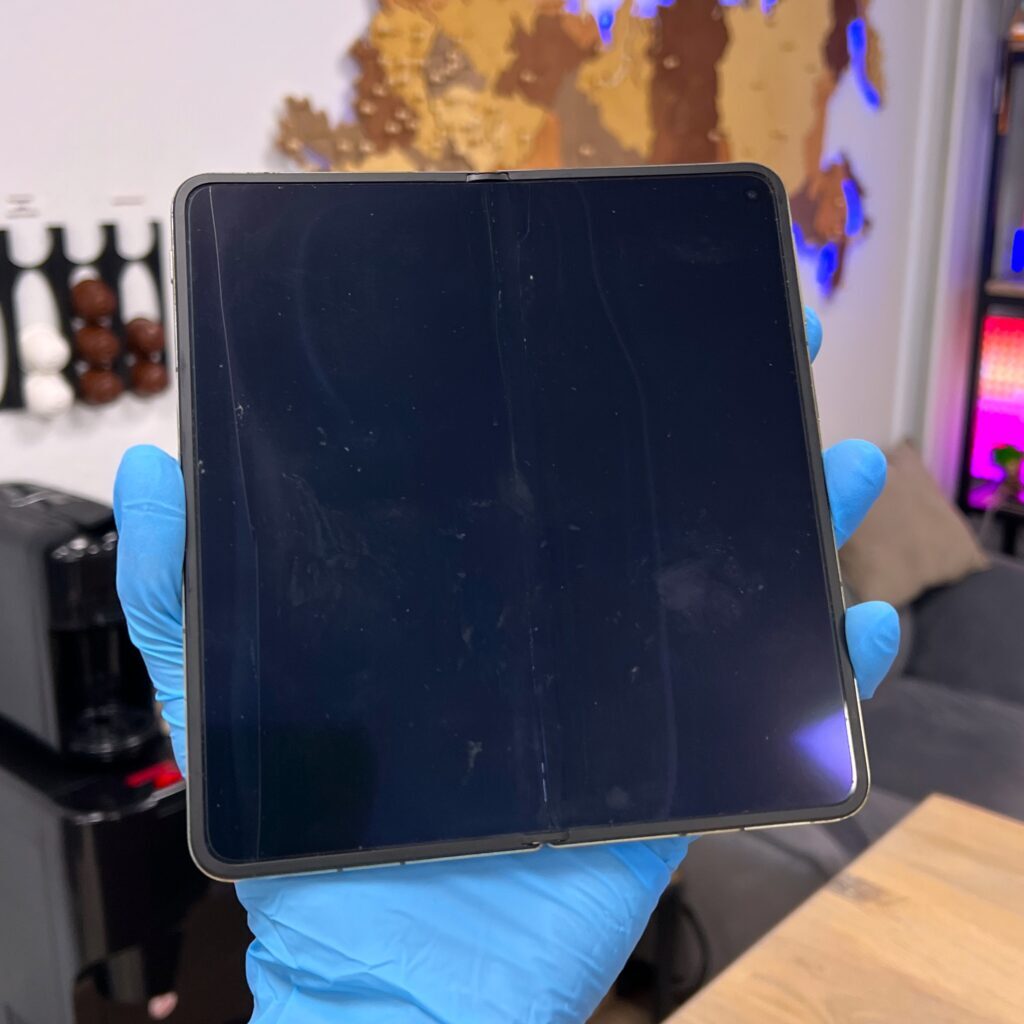

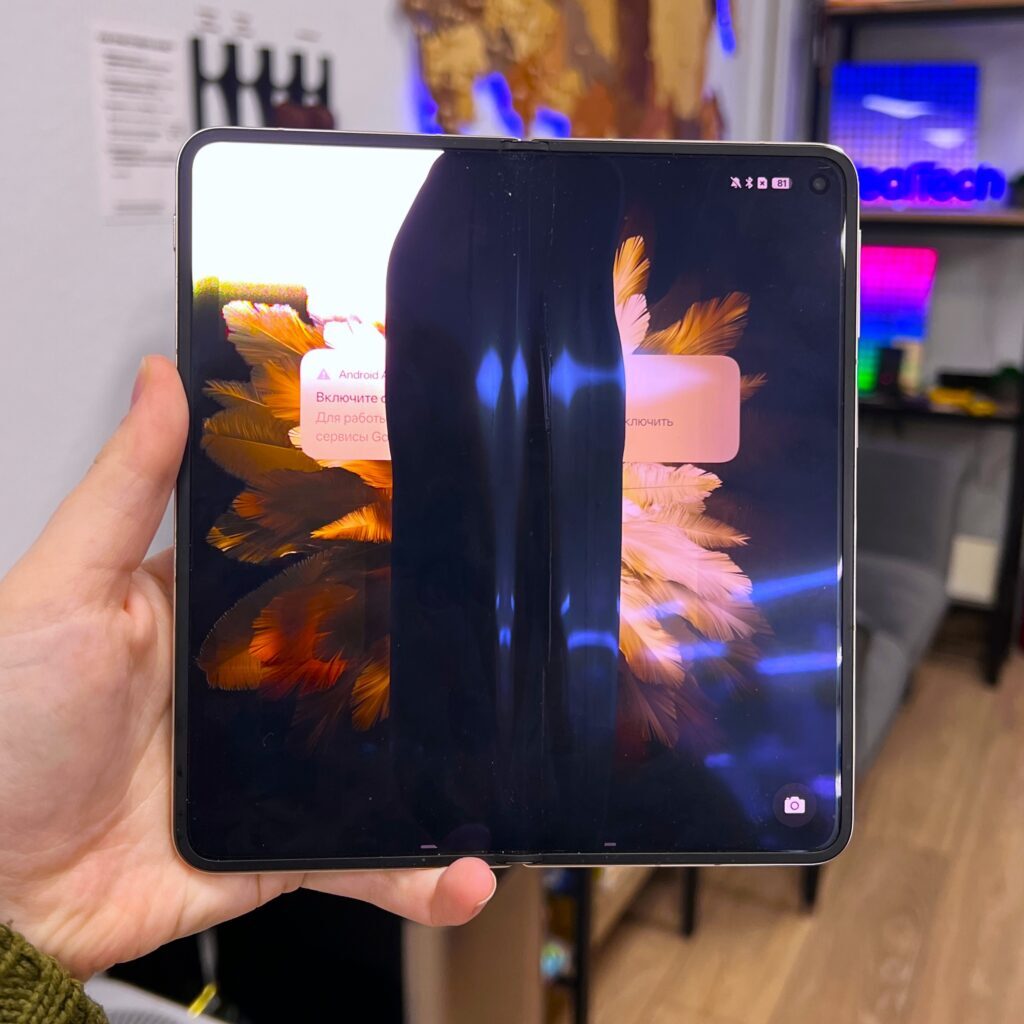

Знакомьтесь, OnePlus Open, который один раз неудачно сложили, а когда разложили — желание складывать резко пропало)

Вот вам видосик для наглядности)

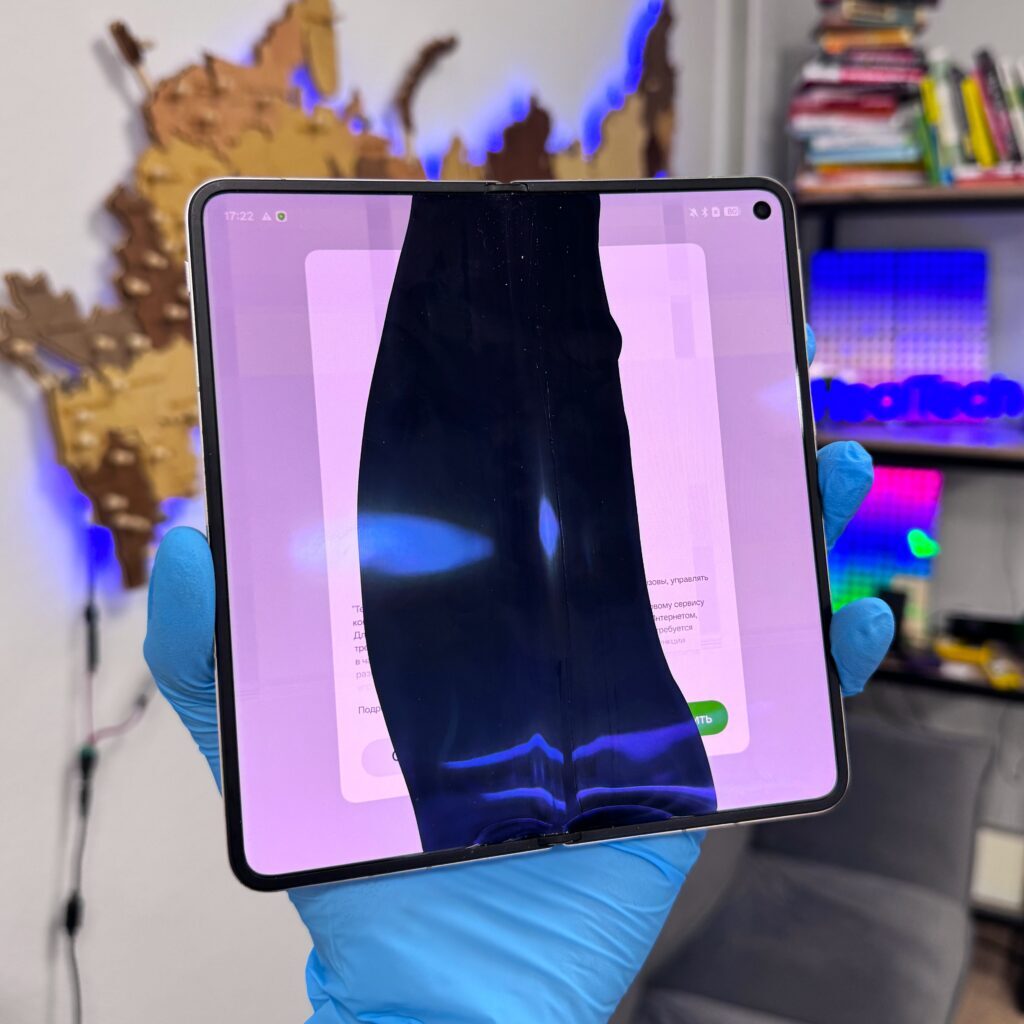

Думаете, это единичный случай? А вот и нет, потому что на следующий день принесли такой же трубошлеп, у которого дисплей разорвало настолько, что он вообще перестал показывать)

И угадайте, что произошло дальше? Правильно, через пару дней нам принесли еще один Ванплас с той же самой проблемой)

Так что косяк массовый, и сегодня мы будем разбираться, почему так)

Кстати, всем троим Ванпласам уже 2 года, и за все это время ни на одном из них не отъехал ни межплатный шлейф, ни шарнир.

Самсунг бы к этому времени уже два раза разорвался по шлейфу, а шарнир бы встал колом от мусора. Так что в плане надежности шарнира и межплатного шлейфа OnePlus активно движется к Huawei, что не может не радовать)

Ну, а мы возвращаемся к ремонту)

Для начала нужно снять внешний дисплей.

Вклеен он намертво на герметик и двухсторонний скотч, без каких-либо щелей, куда можно было бы засунуть инструмент для вскрытия.

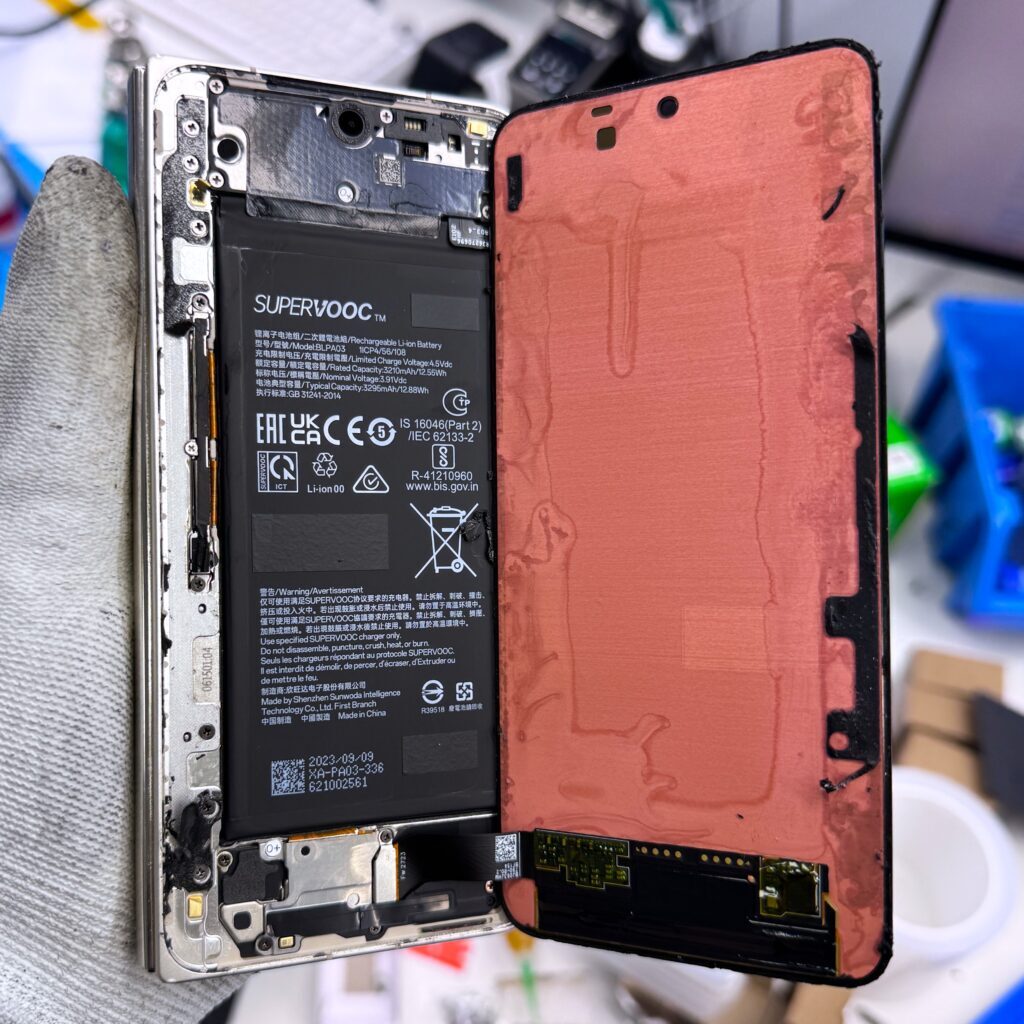

Но путем пары волшебных матов, изопропилового спирта и ручной магии дисплей выклеивается целиком из корпуса.

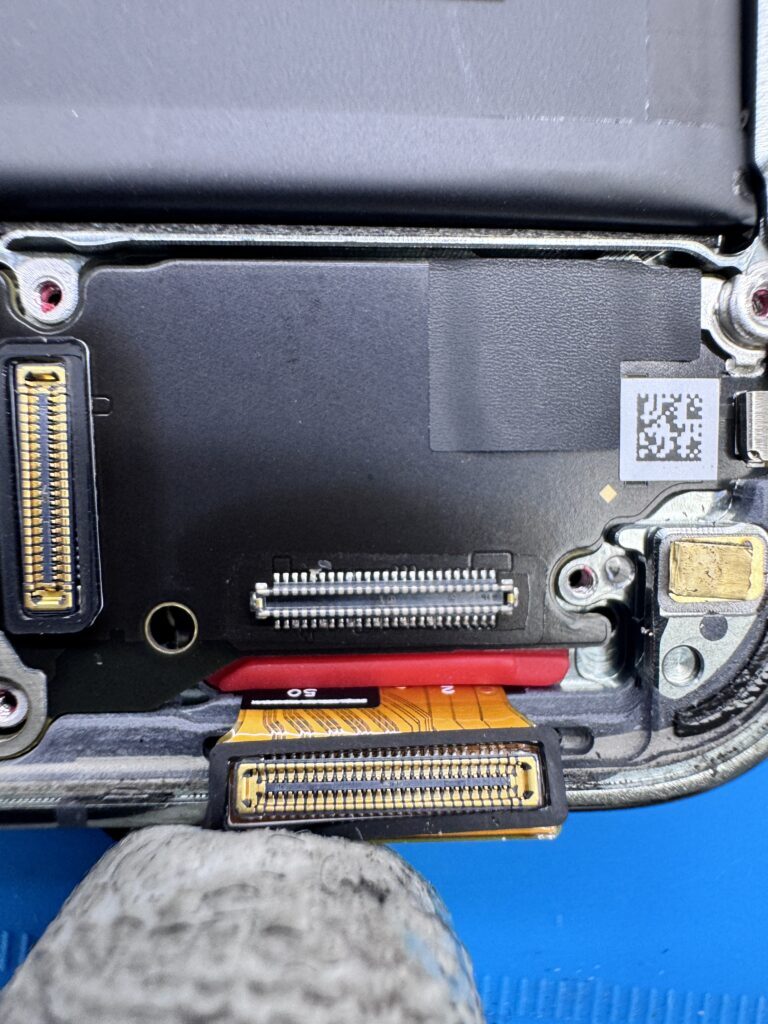

Внутренний и внешний дисплей подключаются одним шлейфом к одной субплате, что после самсунгов, которые требуют разборки всего телефона для отключения 3 шлейфов, — просто небо и земля. Сам господь как будто создал эти трубки для ремонта)

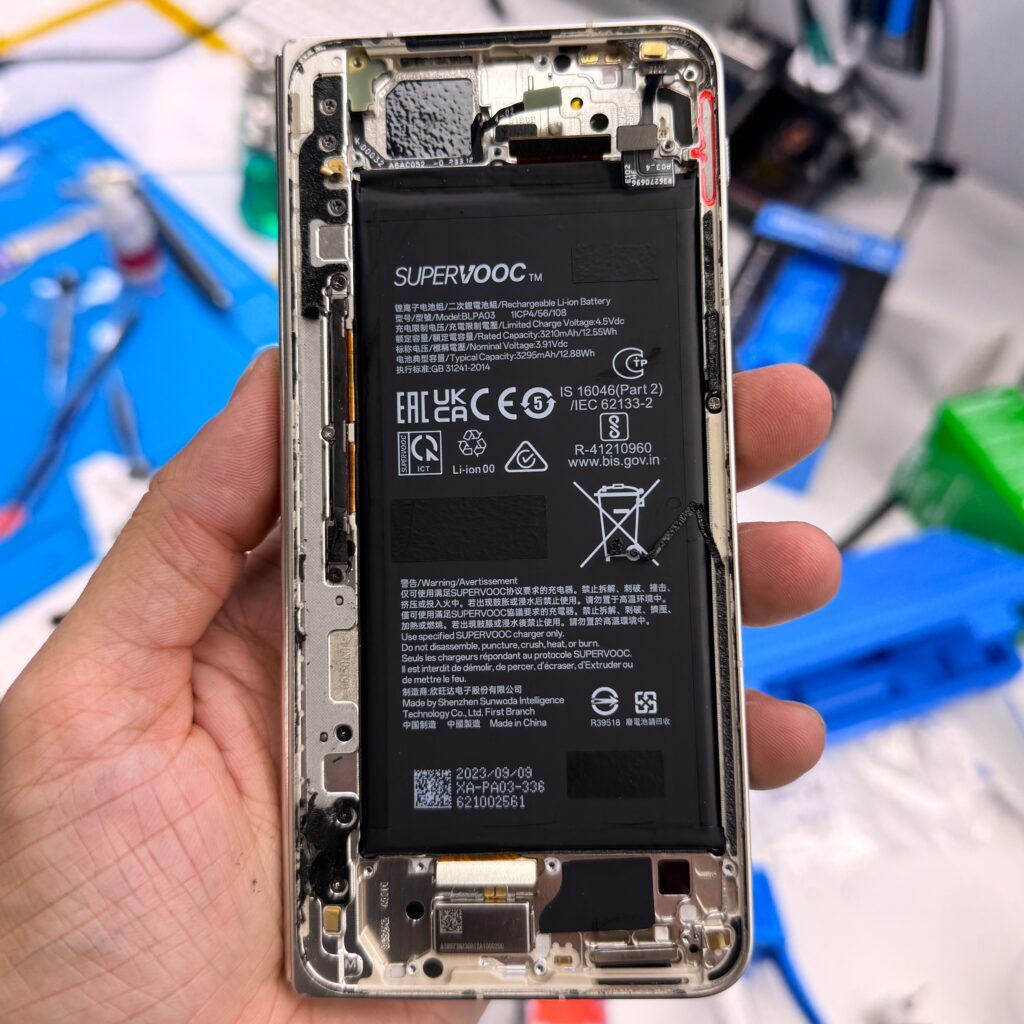

Вынимаем верхнюю и нижнюю платы, чтобы их не повредило в процессе разборки.

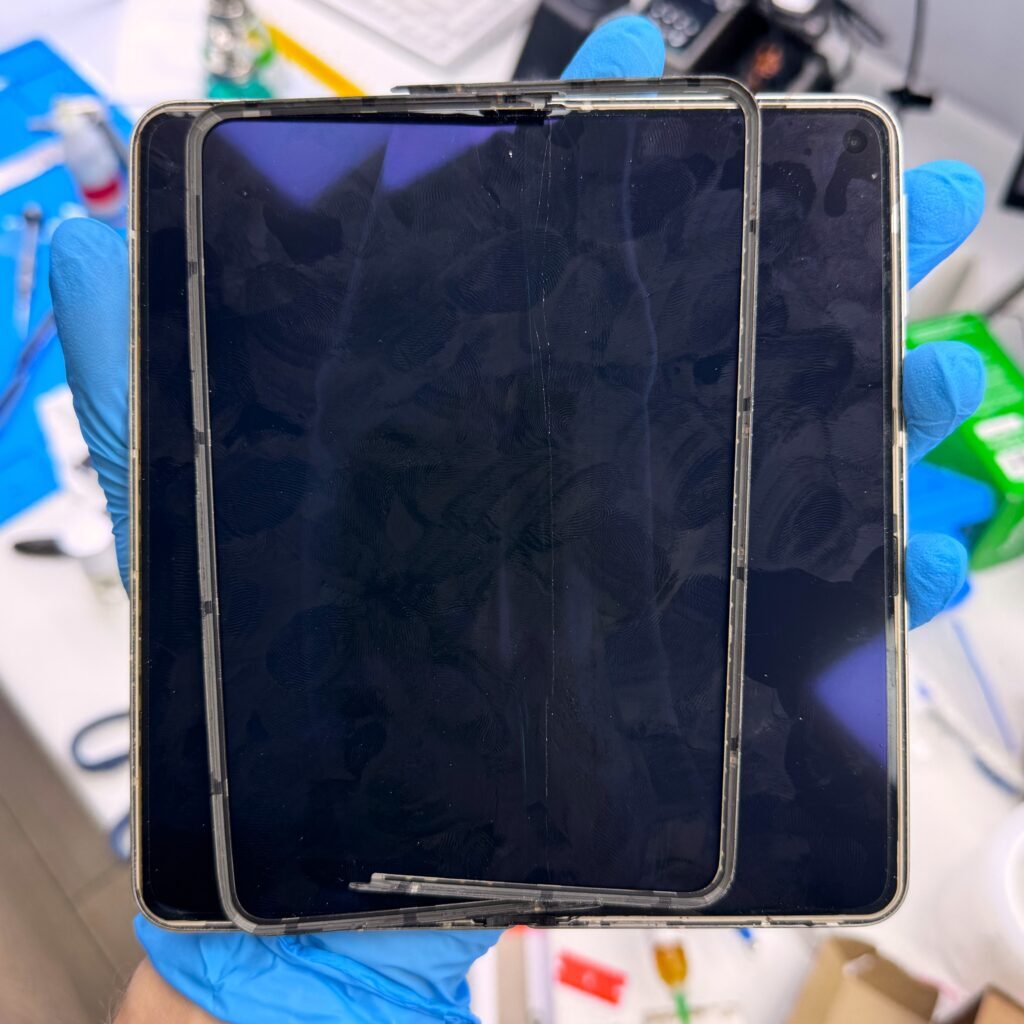

Затем медленно снимаем пластиковые рамки с экрана, которые сидят на жестком герметике.

Если не знать, как их снимать, можно вполне себе их поломать, и замену придется ждать около месяца. Так что нам точно потребуются руки из плеч)

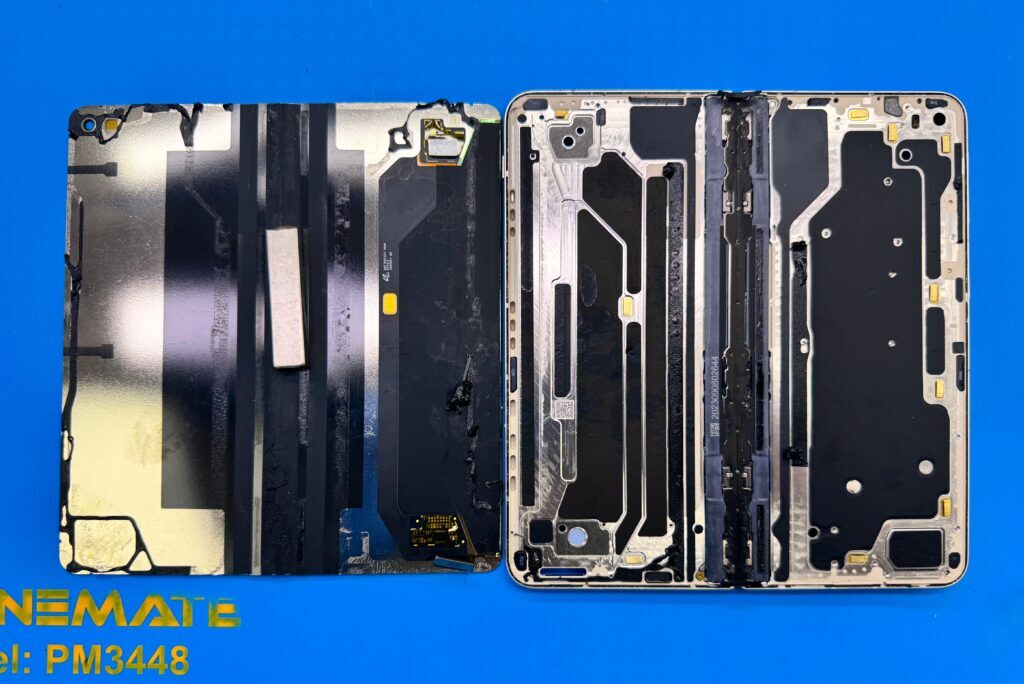

И выклеиваем внутреннюю матрицу из рамы.

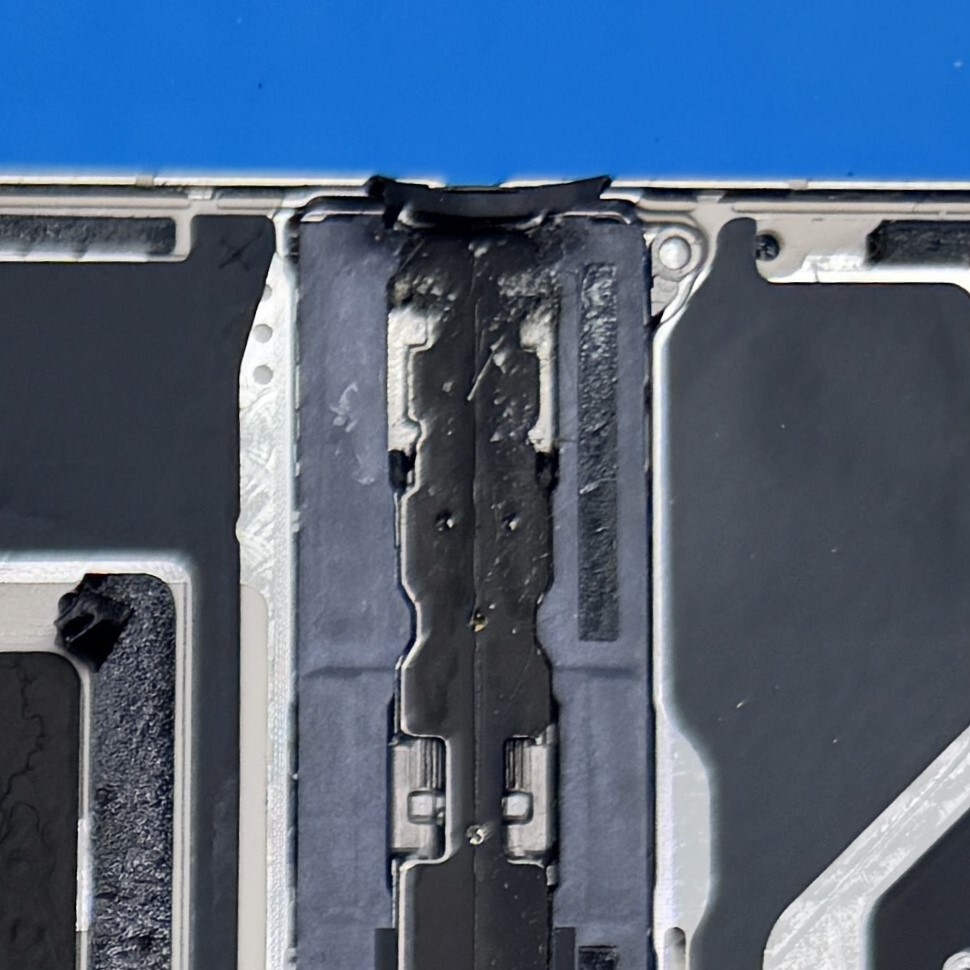

А вот, кстати, и причина разрыва — двухсторонний скотч прямо у шарнира.

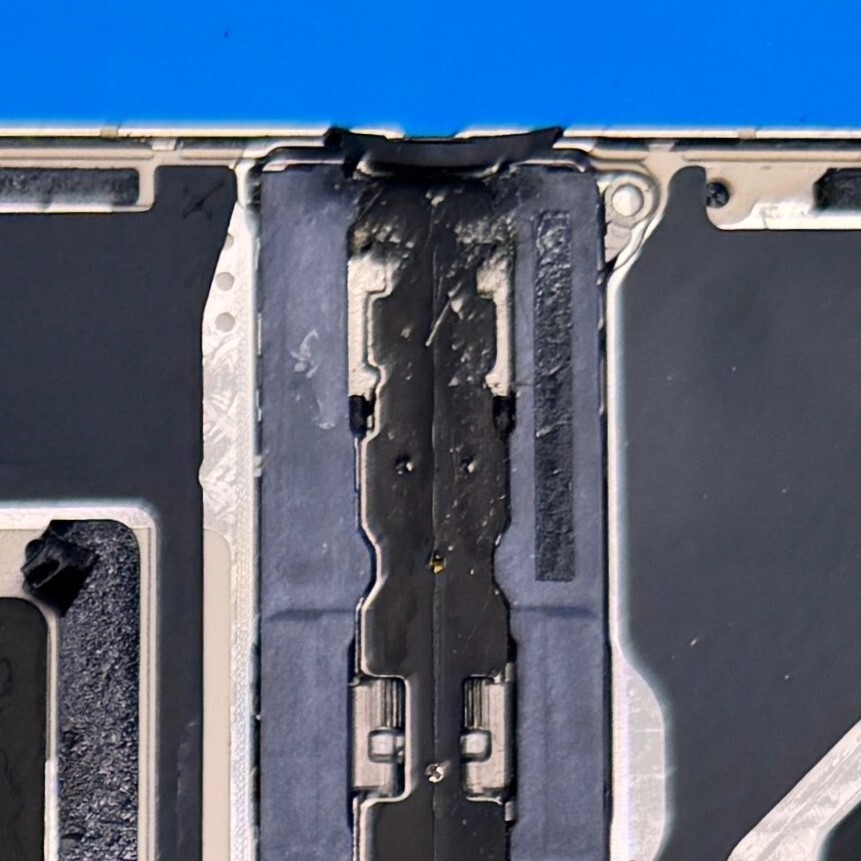

Такую гениальную систему мы видели в Samsung Z Fold 5, но они как ванпласы не разрываются, а знаете почему?

Потому что они приклеили скотч чуть дальше от сгиба — там, где серые полоски)

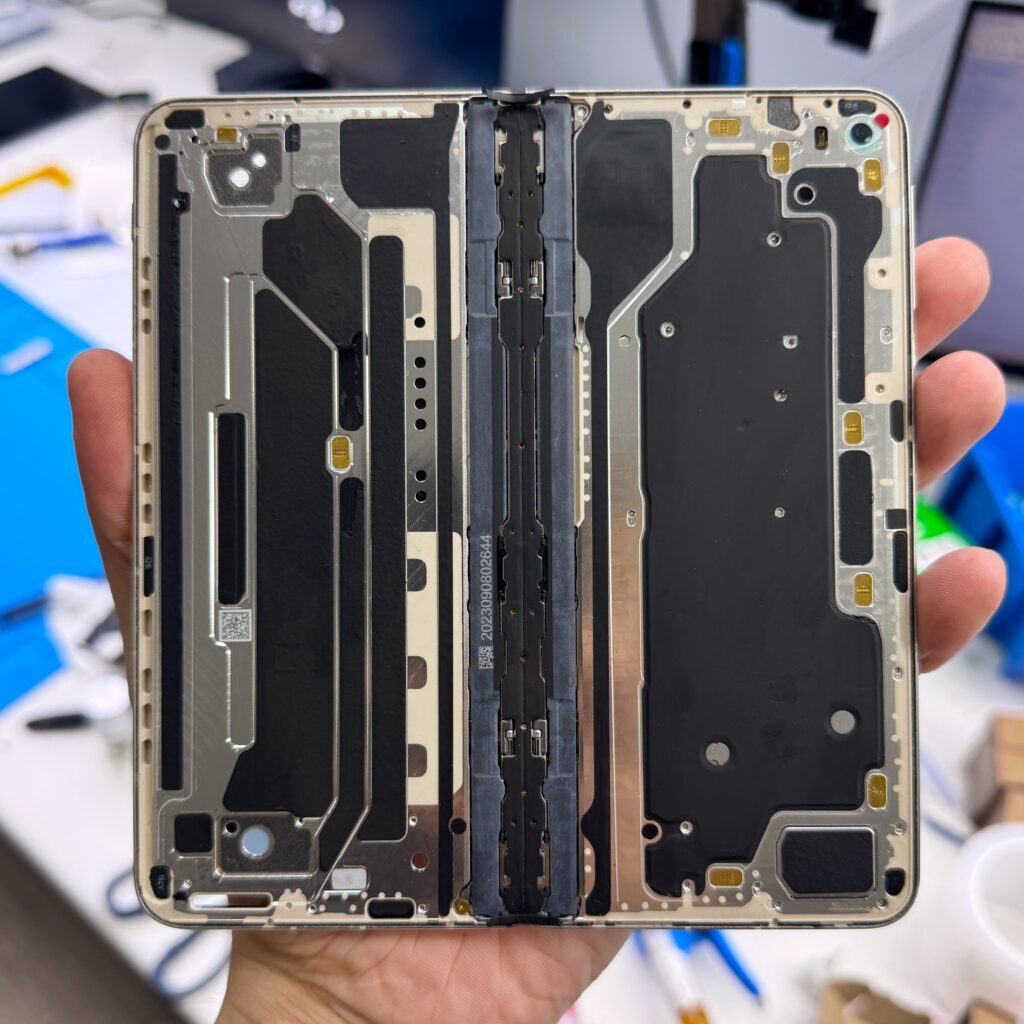

А вот как приклеен скотч на Ванпласе — ближе к сгибу на полсантиметра. Еще и по всей длине, а не как у Самсунга — только сверху и снизу.

В итоге дисплей при складывании, из за разницы в полсантиметра, испытывает сильное напряжение и в один момент не выдерживает, и лопается, а с ним лопаются и кошельки владельцев.

А знаете для чего нужен этот скотч?

Чтобы складка на сгибе была меньше видна при открытии. Но стоит ли эта деталь расслоения матрицы — вопрос открытый)

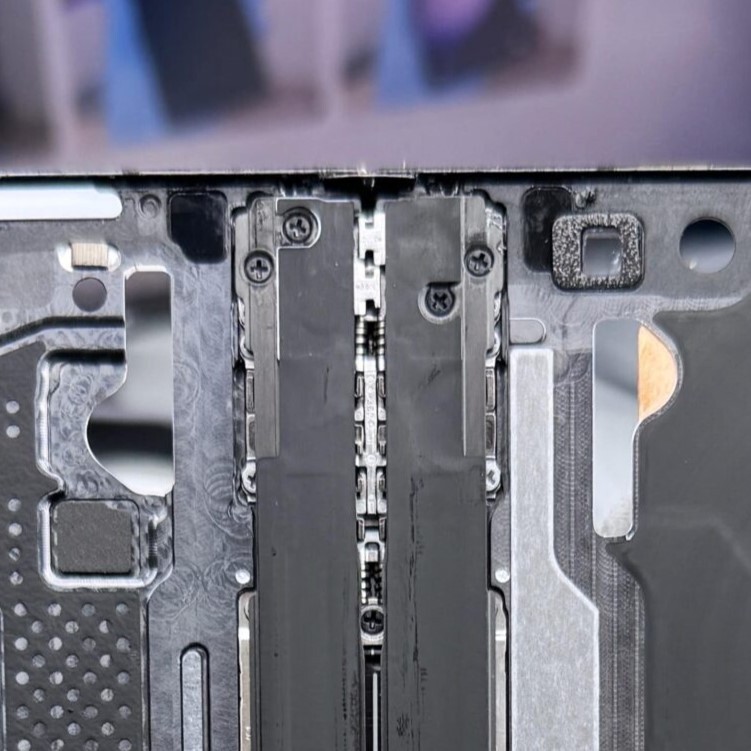

Кстати шарнир в идеальном состоянии у всех трех, так что даже чистка шарнира не требуется. В то время как во всех самсунгах куча мусора на сгибе, поэтому мы сразу при ремонте всех самсунгов согласовываем чистку, в то время как на двухлетних ванпласах шарнир как из магазина и ни одного разорванного шлейфа. Вот могут же делать когда захотят)

Но это все отступление, а мы вернемся к ремонту.

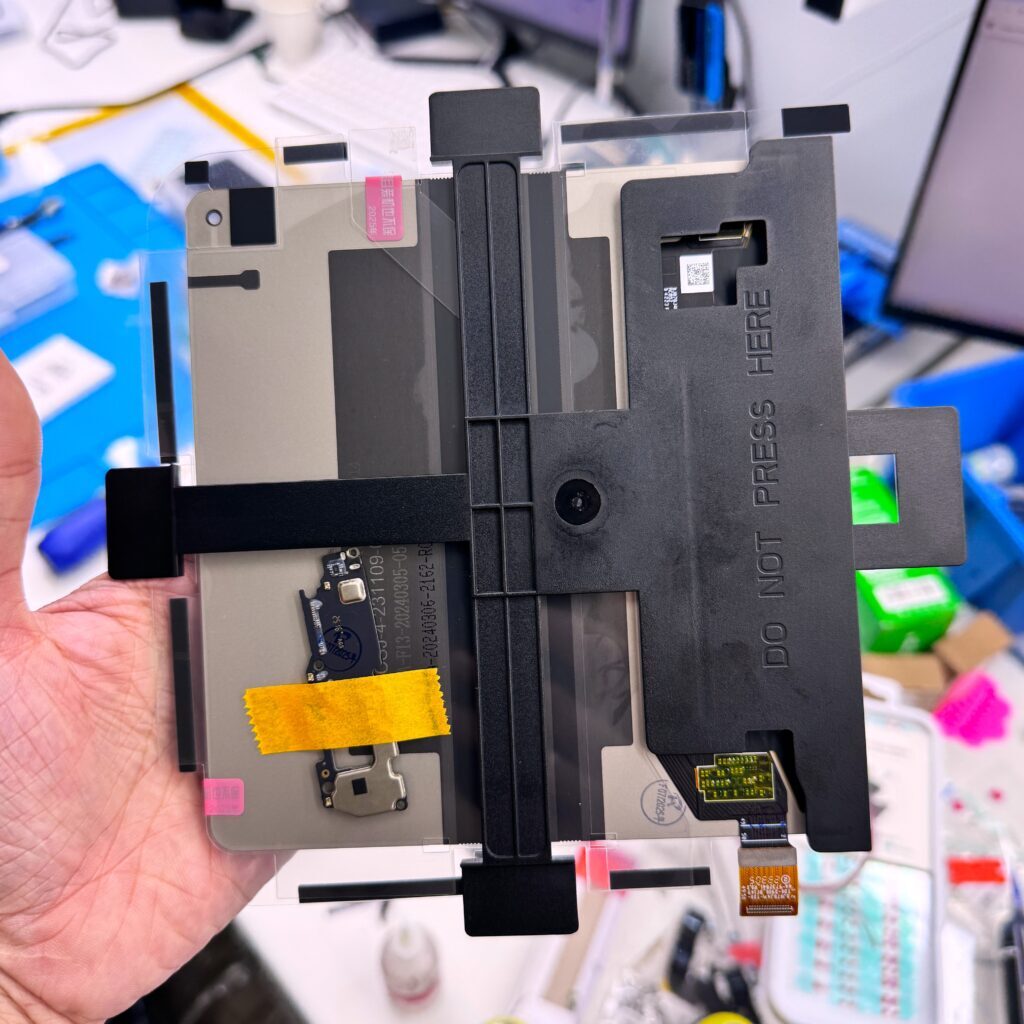

Достаем новый оригинальный дисплей.

Он идет со своей субплатой, потому что у дисплея есть 2 ревизии с разными коннекторами.

Но иногда китайцы присылают снятые дисплеи без нее, так что нужно заранее быть готовым и знать, какая ревизия стоит на конкретной трубке и быть готовым оттирать старую проклейку с дисплея, которую не сняли китайцы)

Причем оба дисплея новые, просто один сервиспак без рамки, а другой такой же новый но выклеен из рамы другого телефона. Какой приедет конкретно вам - китайцы решат сами, потому что цена у них одинаковая)

Наносим на раму полиуретановый герметик.

Специально не проклеивая середину, чтобы не совершать ошибок инженеров ванплас)

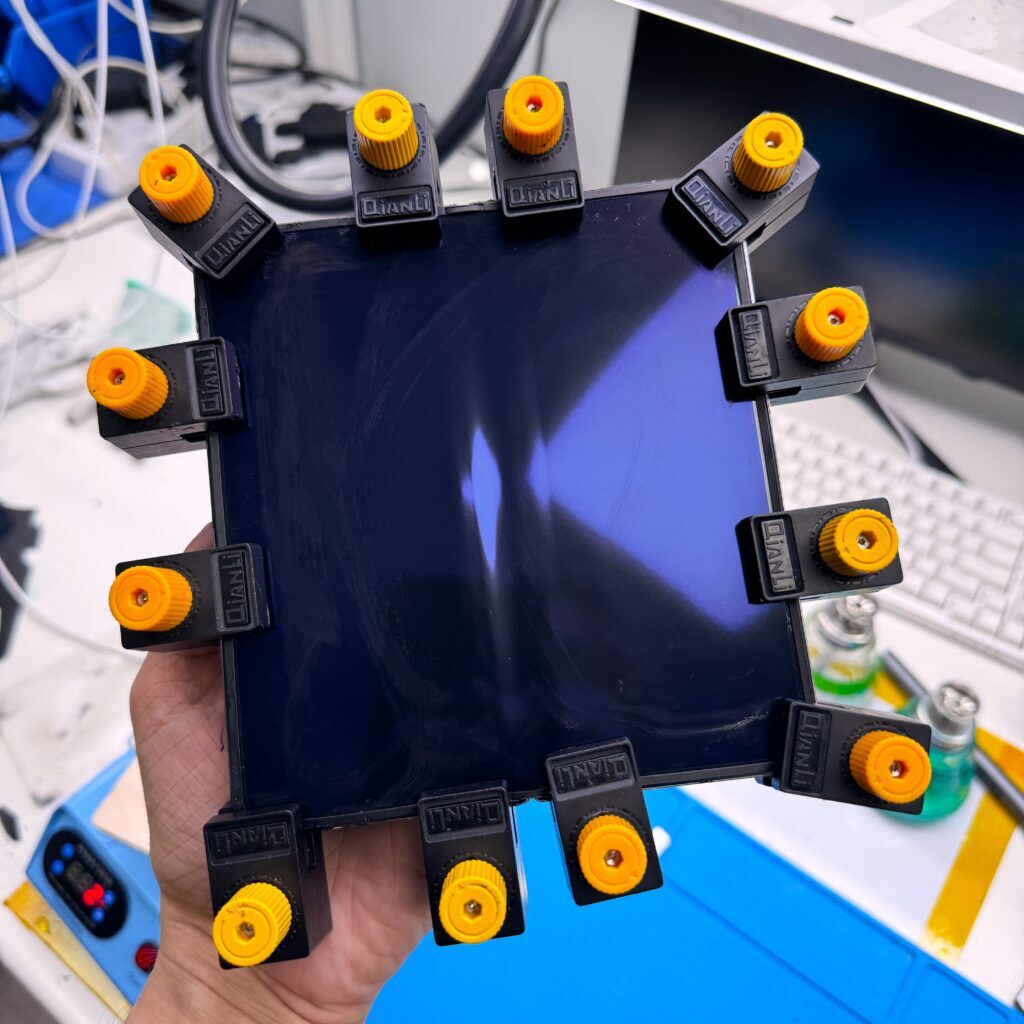

Заклеиваем внешний дисплей на дорогущий термоклей и собираем раскладушку обратно.

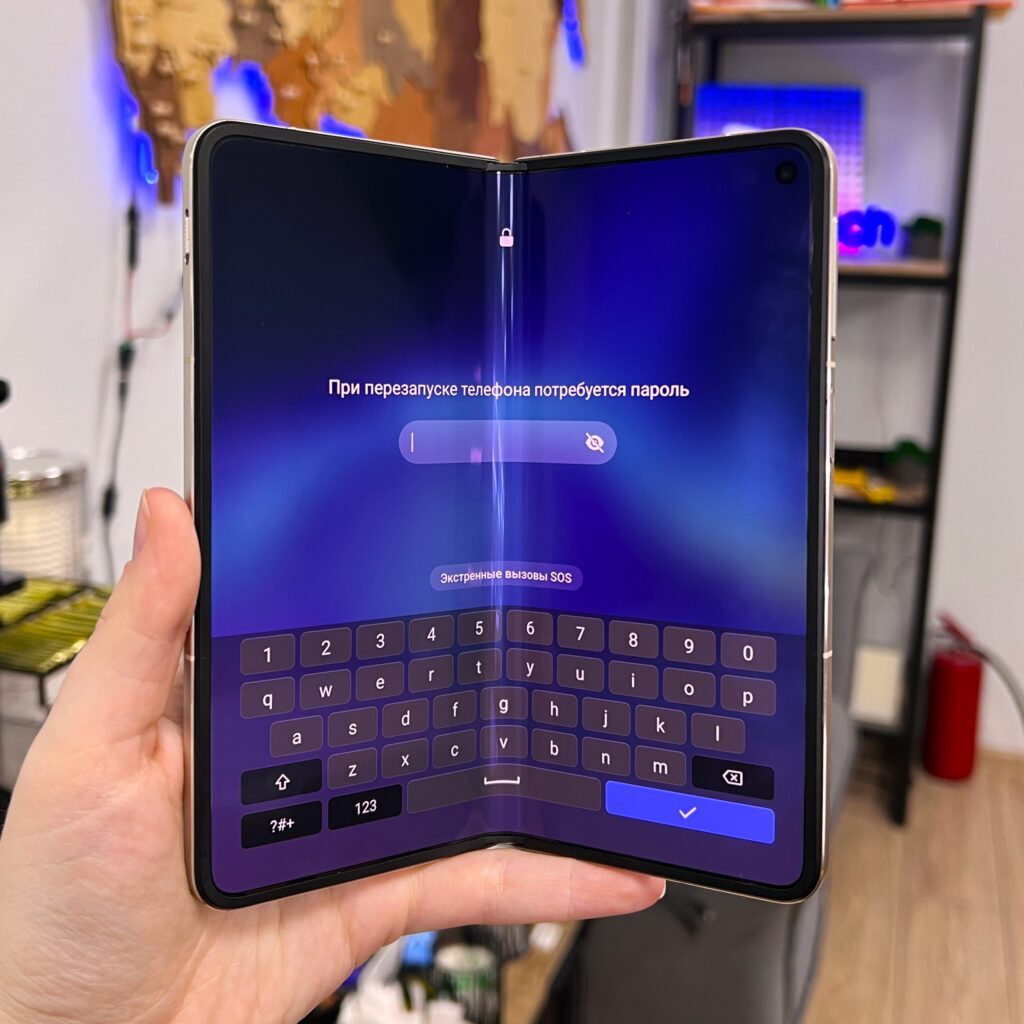

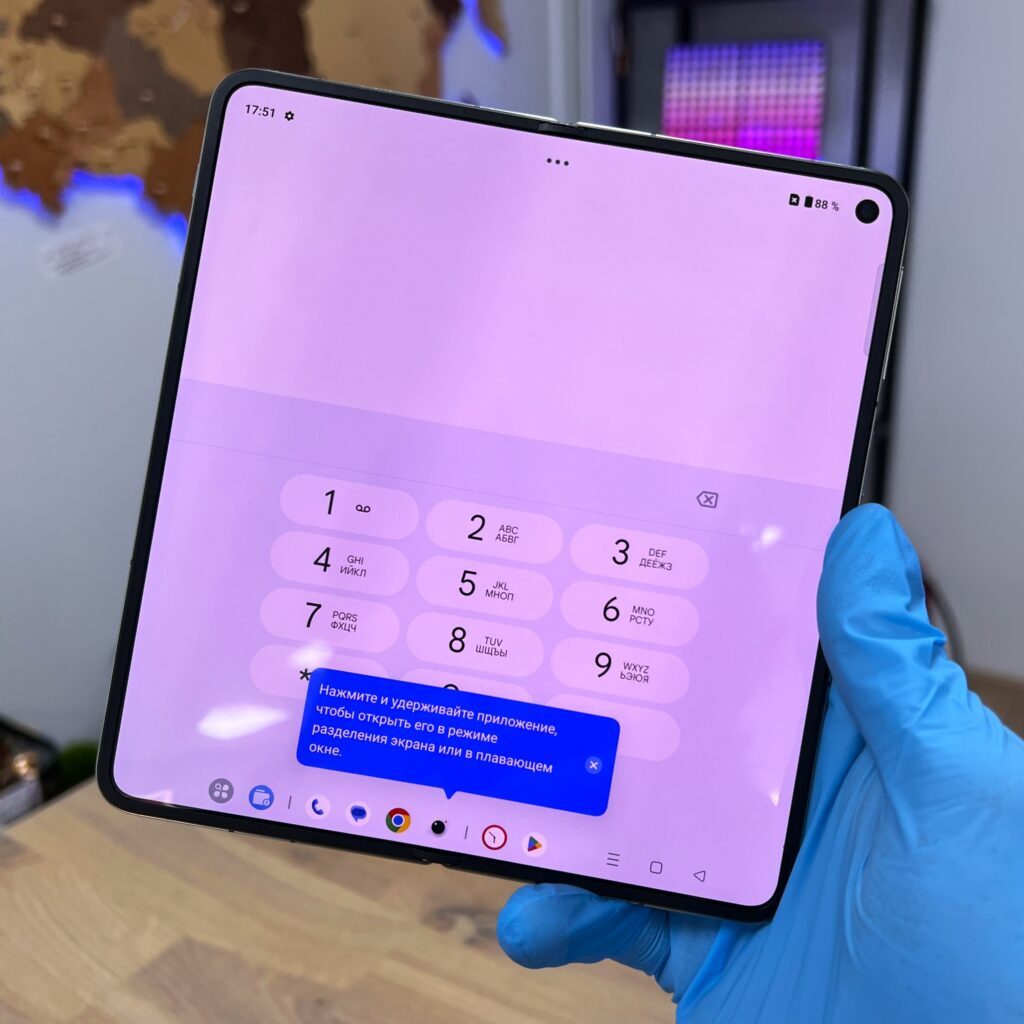

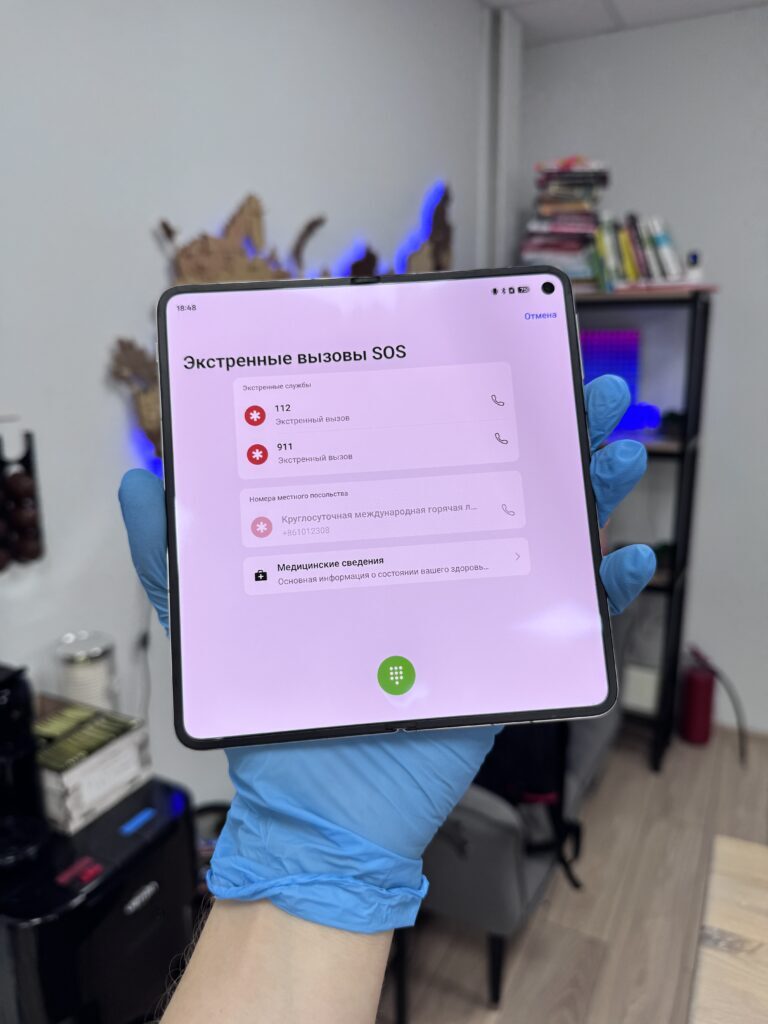

И получаем готового китайца.

Вот вам еще видосик для наглядности)

Второй кстати тоже готов)

И третий)

А самое забавное, что на ремонт каждого ушло чуть больше часа не считая очереди и заказа дисплеев, в то время как самсунги делаются часа за 3. Так что за время ремонта одного самсунга можно сделать 3 ванпласа)

А за замену внутреннего дисплея на каждом ванпласе вышло 39900р.Такие дела)

Гарантия на ремонт 365 дней.
