Ремонт генератора Рено Симбол часть 2
Берём отмытую переднюю крышку генератора и внимательно осматриваем нет ли на ней трещин либо других дефектов.
Особенно внимательно нужно смотреть посадочное место под передний подшипник: иногда при не правильной выпрессовке или запрессовке могут появиться трещины-с таким дефектом крышка подлежит замене! Но это обычно бывает когда посадочное место имеет тонкие стенки, например на генераторах Ваз-2110-там ещё ко всему передний подшипник по заводскому завальцован(если он конечно же не менялся). При замене некоторые после запрессовки кернят и без того тонкие стенки.
Но на нашем генераторе посадочное место под передний подшипник имеет достаточно толстую стенку-что является не сравненным плюсом. После выпрессовки старого подшипника зачищаем посадочное место.
В начале проходим лезвием канцелярского ножа стык стенки и упора крышки подшипника: что бы при запрессовке кромка подшипника плотно прилегала к упору.
Далее проходим красным скотч-брайтом по внутренней части посадочного места, но без фанатизма. Наша задача почистить посадочное место, а не увеличить диаметр). Так же желательно почистить место прилегания крышки переднего подшипника к посадочному месту. Можно либо лезвием либо скотч-брайтом. А ещё удобнее будет наждачной бумагой на поролоне зернистостью 240, 300.
На выходе должно получиться примерно так
Далее обезжириваем спиртом посадочное место под подшипник ватной палочкой
Так как новый подшипник немного в масле, в начале вытираем чистой тряпочкой его целиком, а после посадочное место(кромку) подшипника обезжириваем спиртом.

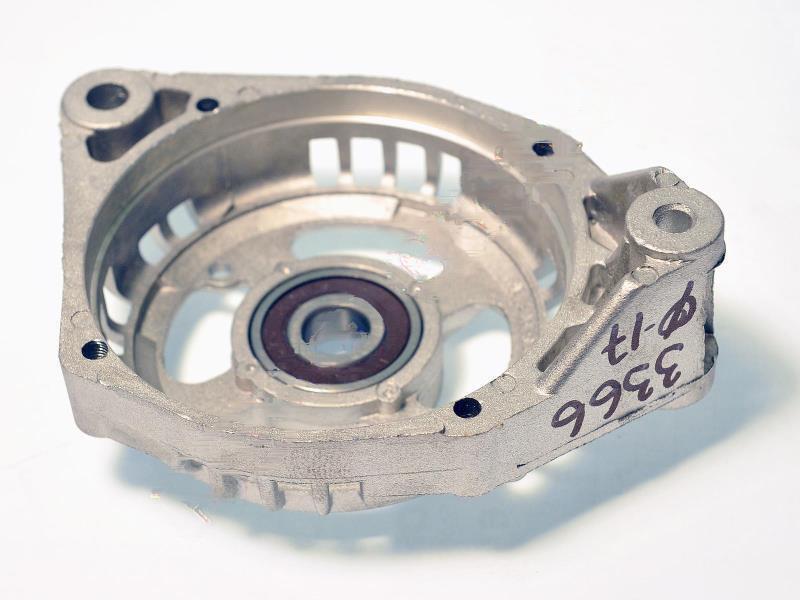

Подшипник передний FAG 6303-2RSR-C3 Korea
Грязи на посадочных местах всегда в избытке, особенно после чистки)
Капаем пару капель фиксатора резьбы и ватной палочкой размазываем по всей окружности посадочного места в передней крышке. А теперь идем и запрессовываем: при запрессовке под переднюю крышку подкладываем оправку по диаметру упора крышки.
Запрессовывать с упором на передний упор подшипника всегда риск попасть на новую крышку.
Оправка нужна для того, что бы усилие при запрессовке нового подшипника шло на силовые элементы передней крышки генератора. Вот так.
Фиксатор резьбы я использую простой, он недорогой что-то в районе 150 рублей. Держит отлично
После запрессовки проверяем плотность посадки к упору крышки подшипника. Кстати, если при проверке вы видите, что есть не плотные места прилегания, то возможно упор был уже деформирован при запрессовке без оправки)
С внутренней стороны крышки кромка подшипника должна чуть-чуть выступать(может 0,2-0,3мм), это нужно для того, что бы стопор подшипника поджимал подшипник. То есть фиксация от продольного люфта. Передний подшипник не должен свободно(от руки) запрессовываться в крышку генератора: конечно эту проблему можно решить с помощью фиксатора резьбы, но не всегда.
Чуть не забыл новый подшипник так же запрессовываем оправкой-диаметр оправки=диаметр наружной обоймы подшипника. Кто-то запрессовывает новый подшипник и старым, но я всё же считаю(это только моё мнение) что оправкой будет более правильным. При запрессовке переднего подшипника усилие должно быть только по внешней обойме подшипника!
Стопор подшипника будем ставить новый. Обратите внимание, что стопор ставиться вот этой стороной к подшипнику. Жёлтый круг-это место прилегания стопора к внешней кромке подшипника.
Стопор переднего подшипника генератора AZB 7409
Вот как должно быть! Если перевернуть стопор и притянуть винтами, то при вращении ротора(или якоря) будет касание выштамповки стопора и пыльника подшипника!
Стопор переднего подшипника генератора AZB 7409
Винты крепления стопора подшипника использовал вот такие. Их так же садим на фиксатор. Для надёжности)
Винт ПТГ 4х20 DIN 7991 нержавейка А2
Головка винтов под шестигранник на 2,5 или на 3мм(уже забыл)
Шайбу или кольцо уплотнительное то же ставим новое. Красными стрелками обозначено место прилегания шайбы к подшипнику.
Кольцо уплотнительное AZB 9931
А вот этой стороной к шкиву генератора.
Кольцо уплотнительное AZB 9931
Одеваем переднюю крышку генератора на ротор. А сверху уплотнительное кольцо( или защитную шайбу?)
На посадочное место ротора и подшипника наносим немного смазки(желательно высокотемпературной) для предотвращения прикипания(окисления) соединения. Что бы потом при разборе не долбить молотком по передней крышке генератора что бы снять её))
Новое уплотнительное кольцо по наружному диаметру на 2 мм уже оригинального, это конечно не очень хорошо, может попадать грязь в этот зазор. Но с другой стороны в это есть один большой плюс! Это то, что кольцо, в случае его прикипания к валу, можно будет легче снять поддев аккуратно плоской отвёрткой. Оригинальное уплотнительное кольцо это не позволит сделать, так как зазора там почти нет)
Накручиваем пока что от руки составной шкив генератора
И переворачиваем его
Так как ротор с другого восстановленного генератора, то смысла его проверять не было, но всё же. Замер индуктивности или активного сопротивления. Проверка на 220Вольт с лампой на 75Ватт: один контакт на токосъёмное кольцо, а другой на полюс ротора-если не светится(мерцает или моргает) лампа, то всё отлично. Один контакт на одно токосъёмное кольцо, а другой контакт на другое, берём в руки ножовочное полотно,желательно это делать в перчатках, и противоположным краем полотна подносим к ротору. При минимальном расстоянии от ротора полотно должно начать вибрировать, а если коснуться ротора то оно при магнитится.
Подшипник генератора задний FAG 6003-2RSR-C3 Portugal
Расстояние(высота) от подшипника до верхней части токосъёмных колец 29 мм.
...Продолжение следует...
