Ремонт блоков ABS Bosch. Микропайка контактов
Блоки АBS фирмы BOSCH ставились на многие немецкие автомобили, где используется технология плат на керамике: BMW 5 series, Е65, Е53, Е46, Е38, Е39, X5, Audi A4, A6, C5, Toyota Avensis, Volkswagen, Skoda, Seat и т.д.
С разъёмом подключения керамическая плата соединяется через толстые алюминиевые и тонкие платиновые проводники, путём контактной сварки. Как правило, основной проблемой является разрушение алюминиевых контактов. Это неизбежно случается со временем у каждого блока - такова их конструктивная особенность. Поэтому приобретать б/у блок нет никакого смысла, прослужит он не долго и с ним начнутся те же самые проблемы.
Блоки АBS успешно ремонтируются, но не прощают ошибок в ремонте! Ремонт достаточно сложный и далеко не каждый мастер может его выполнить грамотно.
Ремонт заключается в восстановлении тонких платиновых и алюминиевых соединений между керамической платой и разъёмом подключения. Повреждённые проводники, ведущие к разъёмам датчиков, полностью заменяются на медные. Сложность ремонта в том, что контакты не паяются обычными методами и сделать это без профессионального оборудования крайне сложно.
Во-первых, тут нет привычных медных дорожек и подпаиваться приходится к напылению на керамической плате. Обычным паяльником прогреть и залудить площадки невозможно, поскольку они моментально испаряются от малейшего перегрева. Поэтому пайка производится на минимально возможной температуре.
Во-вторых, выводы микросхем соединяются с платой очень тонкими проводниками. Одно неосторожное движение и данные проводники будут оторваны, после чего блок будет уже невозможно восстановить.
В третьих, плата покрыта гелеобразным силиконовым герметиком. Его трудно удалить без повреждения нежных платиновых проводников.
После удаления повреждённых контактов и очистки герметика с рабочей области, площадки залуживаются под пайку медных проводников
Сами медные проводники лучше подготовить заранее, чтобы они были одинаковой длины
Соблюдая большую осторожность, проводники подпаиваются к залуженным площадкам на плате

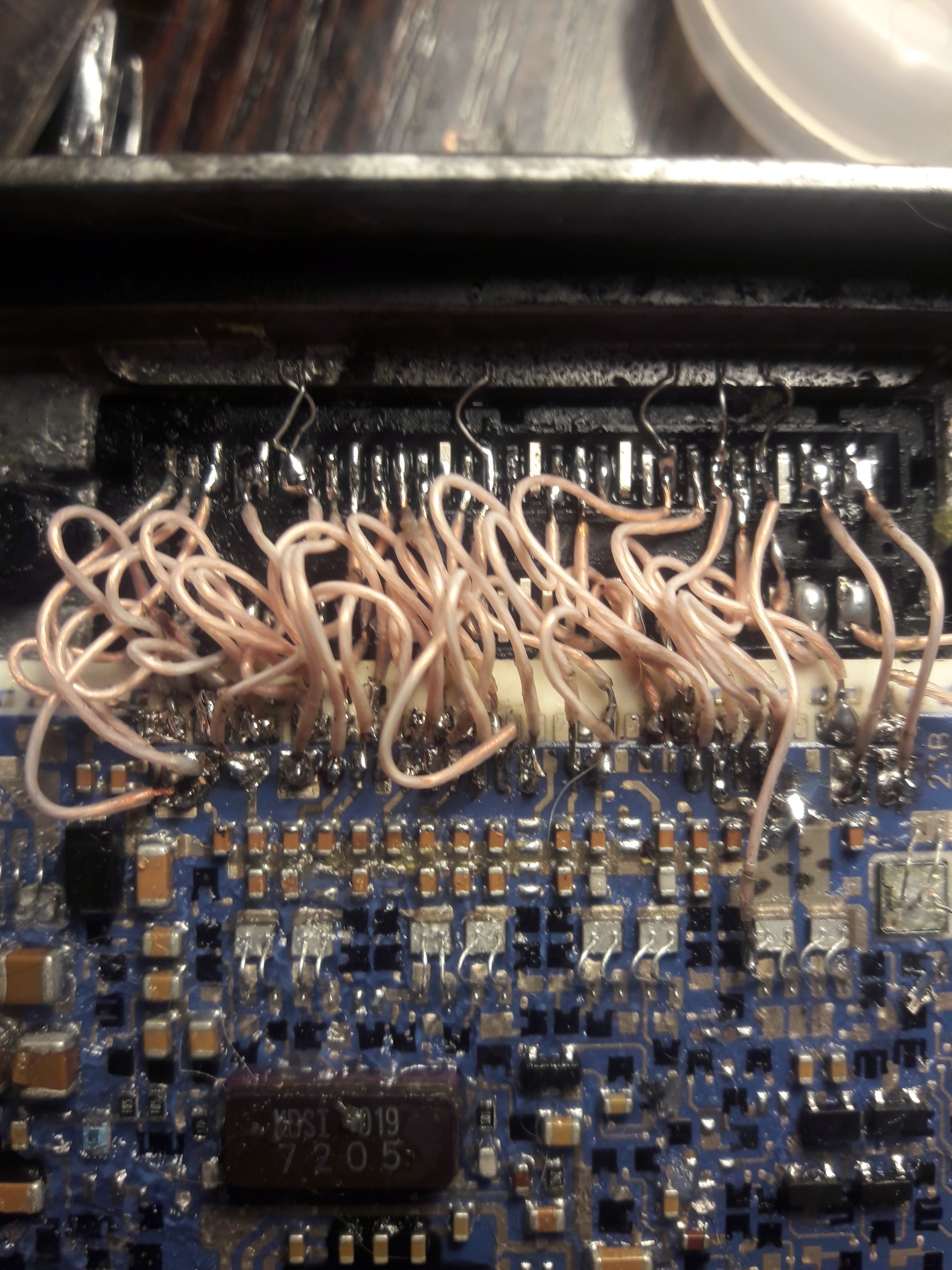

После чего все они припаиваются к соответствующим контактам на разъёме
Остатки флюса лучше смыть
Для ремонта таких контактных групп необходим хороший микроскоп, прецизионное паяльное оборудование и огромная аккуратность.
Не стоит доверять ремонт мастерам без соответствующего оборудования и опыта микропайки. В ремонт приходит много блоков после попыток ремонта, где явно работали паяльником на максимальной температуре (главная ошибка) с использованием кислоты. Как правило, восстановлению они уже не подлежат.
