Ремонт разъема на samsung tab 7.0
Пост будет очень простым, и первым для меня в данную ветку. Ремонтом техники занимаюсь очень давно. Принесли на ремонт samsung tab 7.0 с разбитым изнутри разъемом зарядки/синхронизации.
Разбираю аппарат. Отсщелкиваю заднюю крышку, откручиваю винты крепления платы и снимаю камеры. Отклеиваю металлическую пластину с обратной стороны платы над разъемом, предварительно прогрев феном на 100 градусах. На фото она в центре.

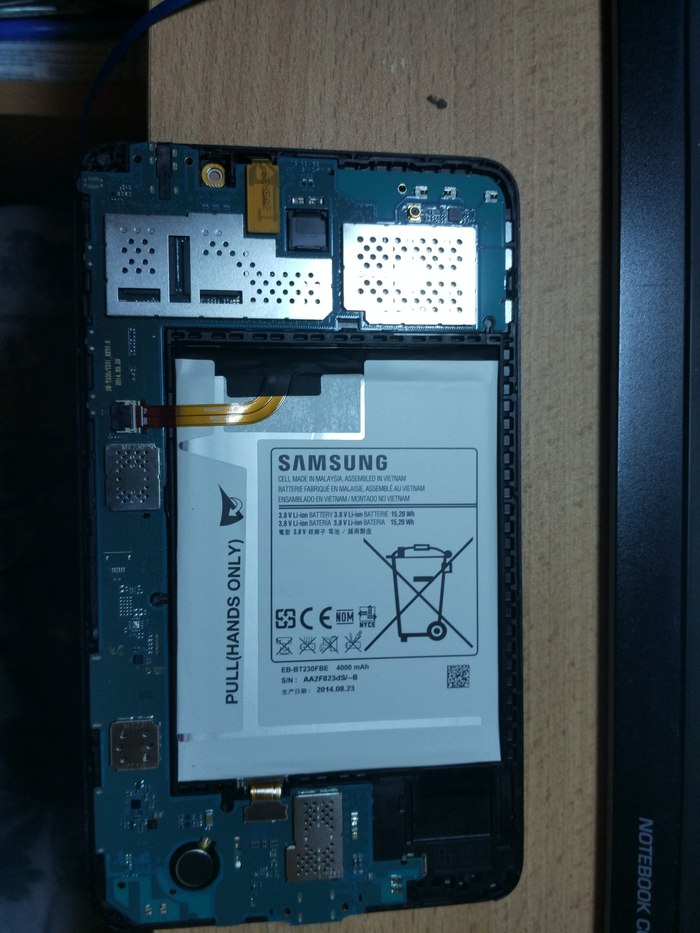

Внутри все чистенько и красиво, никто в аппарат не лазил. Люблю такие ремонты.
Обклеиваю место вокруг разъема каптоновым скотчем, что бы лишнее не греть за зря.
Мазюкаю контакты amtech 559 и на 330 градусах сдуваю разъем.

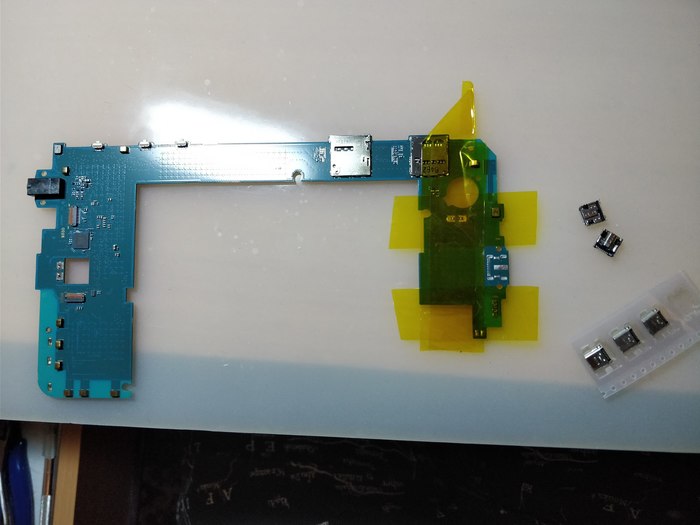

на фотографии разъем уже снят и рядышком лежат два разъема. Один поломанный, второй новенький. Отработанный 559-ый изопропиловым спиртом счищаю с платы. Снова наношу флюс и на плате свинцово содержащим припоем пролуживаю контакты разъема до появления бугорков припоя на контактных площадках и снова смываю 559-ый.
Лужу контакты на разъеме и купаю его в спирту. Пока он сохнет наношу 559-ый на плату, и на тех же 330 градусах устанавливаю на место. Фен на всех этапах операции выставлен на 1/3 потока.
Снова смываю 559-ый и под лупой проверяю что бы все контакты были хорошенечко пропаянны и собираю аппарат. К сожалению на этот моменте фото не сделал.
Как и фотографию конечного ремонта собранного планшета.
Проверяю на зарядке и на компьютере.
Зарядка идет, компьютер планшет видит.
Успех.
p.s. предвидя вопросы о том зачем так часто смываю и наношу флюс скажу, что этот флюс отлично работает когда он свежий, а после прогрева результат может быть не очень хорошим, так что предпочитаю лишний раз отмыть.
p.p.s. раньше работал в сервисном центре, но сейчас ремонтирую для друзей, знакомых и для себя в частном порядке.
p.p.p.s. паяльник cxg-936d, фен lukey 952d+ fan.
