Парктроник в гараж⁠⁠

Интереснейшая штука эта ваша Ардуино, всё можно сделать. Дело было вечером, делать было нечего и в голове всплыл проект парктроника в гараж, уж и не помню, где я его видел.

Смысл парктроника в том, чтобы в зависимости от приближения менялся цвет ленты. В данном случае, т.к. это "мини" парктроник, то я задумал, что 20 см - зелёный, 10 см - жёлтый и менее 5 см - должен моргать красный.

Для проекта нужно.

1. Кусок светодиодной ленты. У меня был на кусочек 12 диодов.

2. Ардуино UNО.

3. Ультразвуковой датчик для измерения расстояния и движения HC-SR04.

4. Пакет молока

HC-SR04 - это популярный и недорогой ультразвуковой датчик для измерения расстояния. Он использует принцип эхолокации - посылает ультразвуковой сигнал и измеряет время, за которое он возвращается после отражения от объекта.

• Эффективная дистанция: 2 см - 400 см (реально 2 см - 200 см стабильно)

• Точность: ~3 мм

Если в проекте несколько составляющих, то я всегда по возможности их отдельно проверяю, чтоб потом не ломать голову, из-за чего всё не работает.

Поэтому вначале проверяем датчик HC-SR04. Для этого загружаем скетч проверки и в мониторе порта смотрим, как датчик реагирует, например, на руку.

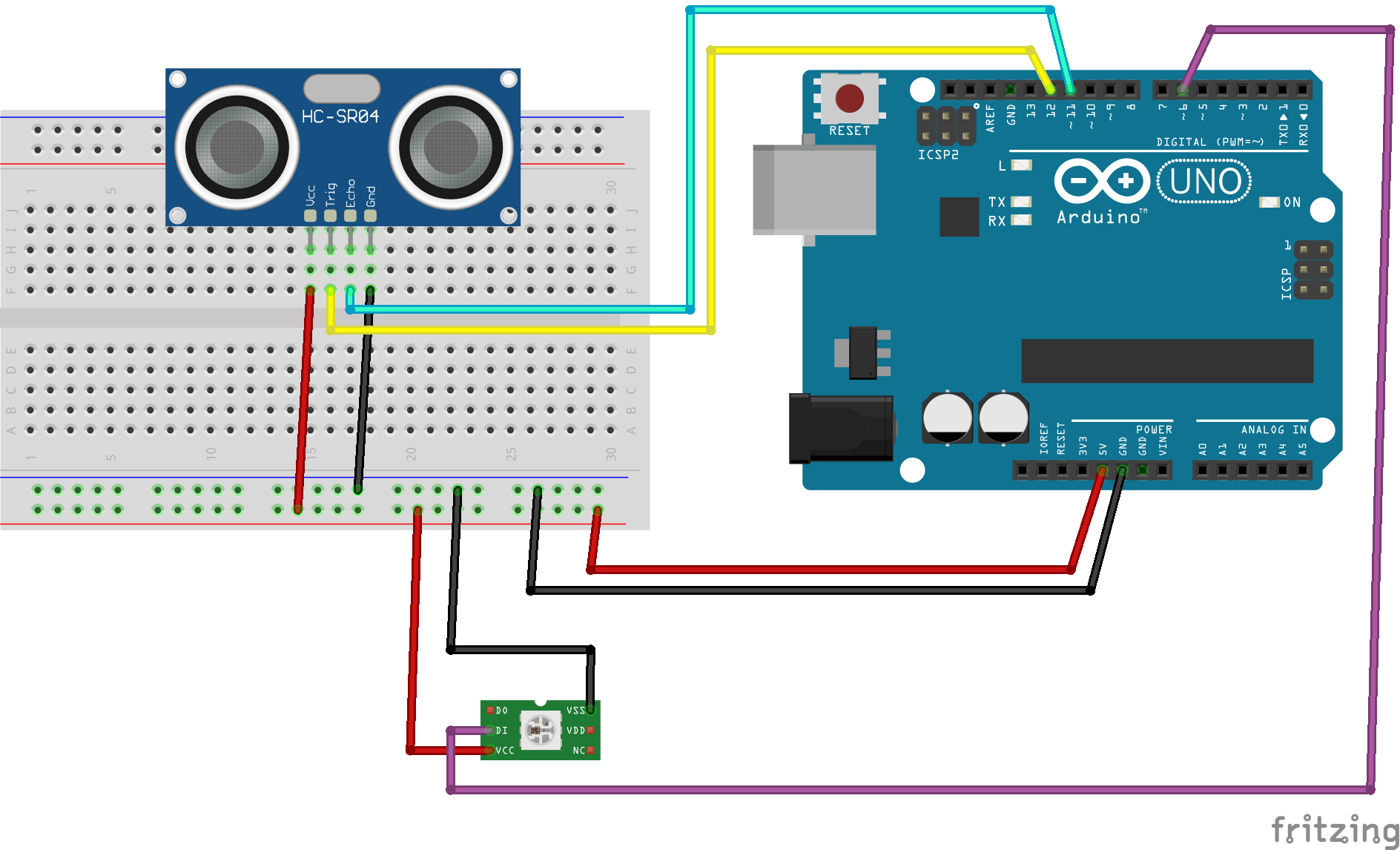

Схема подключения HC-SR04 к Arduino Uno:

HC-SR04 Arduino Uno

VCC 5V

Trig PIN 12

Echo PIN 11

GND GND

Скетч для проверки:

https://disk.yandex.ru/d/wELrf8-F7Ad3OA

Далее подключаем светодиодную ленту. Диодов всего 12, поэтому я не стал заморачиваться с отдельным питанием.

Arduino Uno Светодиодная лента

GND GND

5V +5V

PIN6 DIN

Заливаем скетч и проверяем. В качестве авто пакет молока)

https://disk.yandex.ru/d/qKIzeLijFmiitg

Всё нормально работает. И при необходимости можно парктроник воткнуть и во взрослый гараж.
