На днях был вызов в частном секторе. Работая в домашнем щитке, отключив однополюсный автоматический выключатель на розетки "Кухня", я обнаружил фазу! На синей (нулевой) жиле трехжильного кабеля. Как, почему, откуда она взялась при отключенном автомате?

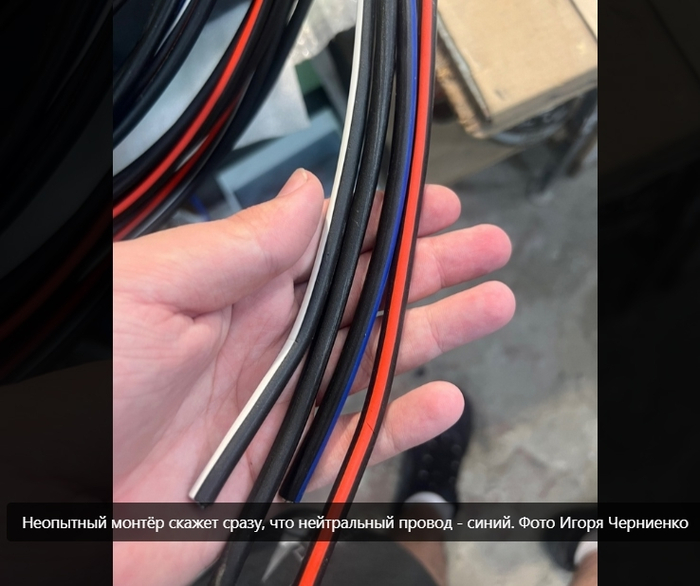

При дальнейшем тщательном осмотре оказалось, что когда подрядчики от компании АО "ССК" меняли опоры и воздушную линию ВЛ-0,4 кВ (голый провод) на самонесущий изолированный провод (СИП), перепутали и поменяли местами фазный и нулевой провод на однофазном вводе, идущем на этот дом. Прибор учета (счетчик) и стоящий перед ним двухполюсный автоматический выключатель были опломбированы.
Разумеется, всё сделали молча, ничего не проверили и никого не предупредили!
Но мне повезло: провод от опоры до щита в доме был проложен не цельным. На фасаде дома он был соединен через зажим ответвительный изолированный (ЗОИ). На них я и поменял местами провода.
К чему я всё это написал? Попробую объяснить простыми словами. Скажем, электрик в вашем доме 5 лет назад собрал новый электрический щит, и вы уже несколько раз, отключив однополюсный автомат, меняли розетки, и не было никаких проблем. Но после того, как электромонтажники работали на вашей улице (или в подъезде многоквартирного дома), отключив однополюсный автомат, вы можете оказаться под напряжением. Какой может быть результат, зависит от того, какая защита стоит в вашем щите.
Это уже не единичный случай, когда электромонтажники путают местами провода, подключая новый ввод в частном секторе. Часто Самарская Сетевая Компания информирует о плановом отключении электроэнергии в частном секторе. Электрики монтируют "умные счетчики" на проводах, идущих в дом, и так же могут снова перепутать местами фазу и ноль. Человеческий фактор никто не отменял.
Алексей Смовженко
От Администратора:
Если при однофазном подключении поменять местами фазу и ноль на вводе (на опоре), последствий может быть много, например:
1 При выключении всех автоматов (даже вводного, если он однополюсный) в доме будет присутствовать опасное фазное напряжение. Если не проверить отсутствие, можно получить удар. Коварство в том, что если проверять 2п индикатором или вольтметром, между фазой и нулём может быть показание 0 вольт.
2 Если сделать наиболее предпочтительную систему TN-C-S с повторным заземлением нуля, то ток с фазного провода на опоре будет идти через счетчик (который будет этот ток учитывать), и далее через ГЗШ в вводном щитке - в землю. При этом никакие автоматы выбивать не будут. Хорошо если счетчик отключится по превышению тока (если там включена такая функция), а если нет - будет греться и шина, и заземляющий провод, и земля вокруг.
3 Всё это может привести к огромным показаниям прибора учёта.
Как ни странно, чем хуже сделано заземление в доме, тем стабильнее будет работать такая "система питания".
Многие практикующие электрики наверное сталкивались с подключением частного дома. Энергосбыт подключил счётчик на столбе, заведя нулевой провод сразу в счётчик, а после него на шинку. И запретил трогать всё, что находится до счётчика. Везде написано, что разделять PEN после счётчика «смерти подобно», в ГОСТ 32395—2020 (рис. А.6) тоже отображена ГЗШ до счётчика. Но реалии таковы, как на схеме.
Теперь вот такая дилемма - какой вариант подключения щита выполнить?Посоветуйте - нужно ли на столбе заземлять после счётчика провод PEN или лучше ГЗШ организовать в щите дома?

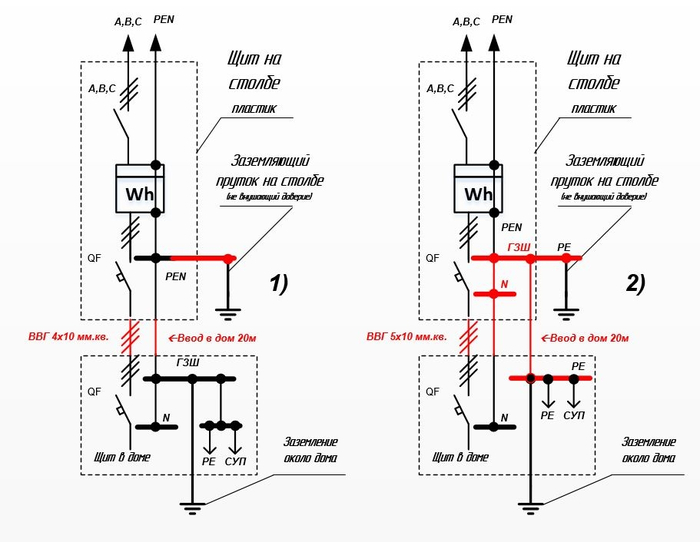

1) от столба 3 фазы и PEN, а в щите уже разделить PE, N.
2) разделить PEN на столбе, до дома 5 жил завести, а в щите дополнительно заземлить жилу PE.
Вопрос от подписчика.
Ответ на него однозначный, и есть во многих источниках, начиная с ПУЭ. Но Россети живут в своём мирке, им закон не писан, они сами себе его пишут.
