Серия «Электромонтаж»

Квартирный щиток, розеточные цепи. Когда я смотрю на верхний ряд автоматов, у меня только положительные эмоции.

Когда смотрю на нижний ряд – у меня сразу возникает множество вопросов к сторонникам 25 А на розетки:

1- какую такую нагрузку по 5 кВт на группу ты собираешься питать в квартире?

2- как ты собираешься подключать бытовую нагрузку? Через какие розетки? Сколько стоят розетки на ток 25А и что ты будешь в них втыкать?

3- может, у тебя на каждой группе висит по 10 розеток? Но совсем не факт, что они всегда будут нагружены равномерно.

4- надеюсь, сечение жилы кабеля 4 мм2? Для такого тока. Если сечение меньше – кабель перегреется.

5- ты измерял ток КЗ на самой дальней розетке? Его точно хватит, чтобы С25 отработал мгновенно, по электромагнитному расцепителю?

6- неужели думаешь, что твоя нагрузка будет отключать автоматы пусковым током, поэтому боишься ставить АВ с характеристикой расцепления "В"?

7- неужели в вашем сельпо нет характеристики «В»? Тогда маркетплейсы в помощь!

P.S. Дифзащиту не рассматриваем – разумеется, она должна быть на всех группах, это не обсуждается. См. ГОСТ Р 50571.4.41— 2022, п.411.3.4.

Тема уже поднималась в сообществе недавно:

Розетки, защищенные автоматами В16 – самое правильное решение

25А - Самая опасная ошибка в электрощите

Благодарю за внимание!

Заходите ко мне в гости в Дзен, ВК и Тележку. Там тоже интересно)

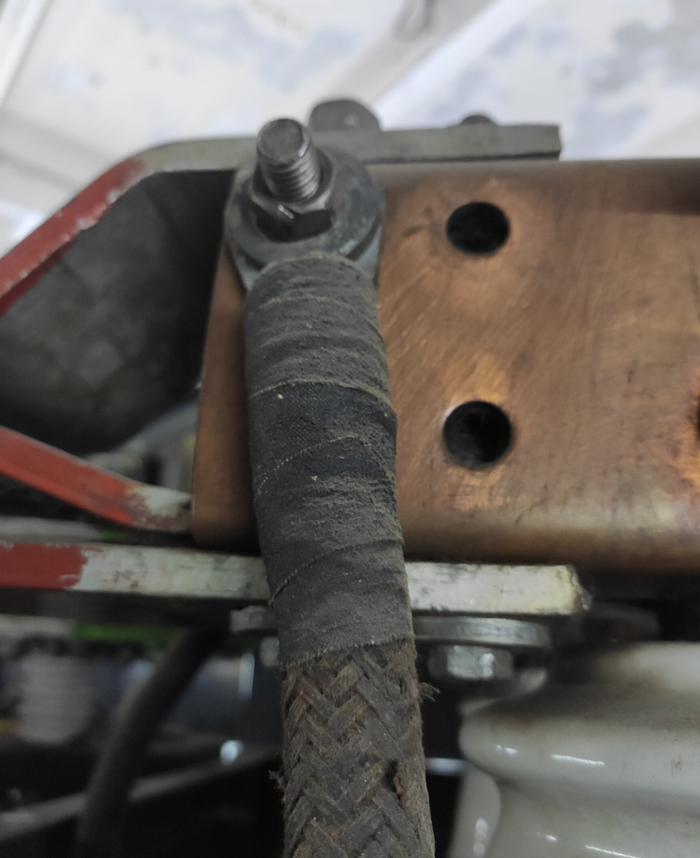

Переход алюминия на медь, выполнено в 1964 году, несколько раз заливало водой и ток в 1500 ампер держит.

Вопрос в том, КАК делать такое соединение. А ограниченные умы знают только слово "нельзя".

Современные тенденции в строительно-отделочной отрасли состоят в том, что необходимо РАЗВЕСТИ КЛИЕНТА на максимально возможную сумму. ))) Вот как это обычно происходит.

Исходим из условия, что на каждом этапе работают добросовестные мастера, каждый участок работ выполняется с должным старанием и усердием.

Заходят штукатуры. Оштукатурили. Несомненно, удобней работать по пустой стене. Не спотыкаешься на торчащих из стены концах. Работа быстрей спорится. Да и плоскость сложней закосить, когда правило от пола до потолка беспрепятственно ходит, не приходится им маневрировать вокруг проводов.

Ну а ценник? Обычно что до электромонтажа, что после - цена одна. Можно на кривых стенах за слишком толстые слои немного натянуть. Если сможешь аргументировать это клиенту.

Заходят электромонтажники (которые по какому-то недоразумению называют себя электриками). Изрисовывают стены карандашом, нарезают единый пласт штукатурки на отдельные фрагменты. Разумеется, каждый метр штробы каких-то денег стоит. А метров этих в современной квартире овер-дофига. Изрядная сумма набегает.

Катать штроборез гораздо удобней по ровной мягкой штукатурке. Чем по корявому кирпичу или крепкому бетону, если по какой-то причине решили штробить черновую стену. Отверстия для подрозетников удобней размечать и сверлить. 1,5-2 см мягкой штукатурки, лишь потом начинается кирпич или бетон, которые и сверлятся тяжелей, и коронки убивают быстрей...

В общем, выполнили электромонтажники свой этап. Проложили кабеля, оформили в нужных местах соответствующие выводы, приморозили подрозетники. Заделывать штробы они не должны. Да и лучше не доверять им такую ответственную работу.
Все довольны, все счастливы.

Заходят отделочники. Тут, при взгляде на изрезанные стены энтузиазма чуть меньше. Это ж не просто тяп-ляп замазать. Возможно проявление трещин в халтурно замазанных штробах. Штукатурная смесь усаживается в борозде, несколько подходов придётся делать. Но это компенсируется дополнительной строкой в смете "заделка штроб, устранение дефектов штукатурки".

Ну а все эти дополнительные телодвижения со штроборезом, со шпателем или отсутствием лишних телодвижений с правилом оплачивает заказчик.

Я в шоке с людей, которые на полном серьёзе говорят: "У меня на даче медь 1.5 накручена на алюминий 2.5 (и совсем не длинно) уже около 20 лет, нагрузка на эту линию зимой в пике до 3 квт. Помещение неотапливаемое, прямого воздействия влаги нет, но конденсат иногда бывает. Почему до сих пор всё работает?"

Могу согласиться - такая скрутка на практике может работать, если сойдётся много факторов, один из которых - везение.

Другие факторы изложу ниже, читайте статью до конца.

А пока посмотрите, как бывает ещё:

Итоги:

Или даже так:

Что делать?

Конечно, есть всякие способы и клеммы для соединения меди с алюминием. Но поскольку мы говорим про скрутку, вот какие правила для долговечного (но без всяких гарантий!) соединения:

1. Поверхности проводов должны быть максимально чистыми и сухими.

2. Длина скрутки не менее 3 см.

3. Тщательная закрутка пассатижами.

4. Скрутка тщательно изолирована и герметизирована изолентой или термоусадкой.

5. Скрутка расположена в сухом помещении, в коробке, к которой есть доступ.

6. Скрутка защищена от сверхтоков автоматом не более 16А.

Как увеличить надёжность скрутки:

1. На всю длину скрутки накрутить плотно медный провод и "прожать" его пассатижами (типа гильза).

2. Исключить доступ воздуха и влаги к скрутке - для этого её тщательно герметизировать.

3. Медную жилу предварительно перед скруткой облудить, а флюс смыть.

Коллеги, не бросайте в меня пассатижи, лучше поделитесь опытом в комментариях !

Те, кто не верит в немецкую инженерную мысль, говорят так: "Пружинный контакт ваго ни когда не создаст постоянного-плотного прижимания поверхности проводника к токоведущей жиле, и со временем качество контакта будет только хуже, а если присутствует небольшой перекос или мех.напряжение в контакте-то тем более."

Я не могу понять. Мне одному единственному доступны каталоги и технические описания на изделия WAGO? Я уверен, немецкие инженеры не только читали учебники, но и провели эксперименты, чтобы найти нужный термостойкий термонезависимый материал для клеммы.

Пожелание: отличайте немецкий оригинал Wago от СМК, купленного в Леруа.
