Серия «Фрезерный станок»

неспешное продолжении темы Фрезерный станок.

сегодня забрал из доставки вот такой стол. Это плита УСП16, размером 480х360х100, весом 70 кг. Прислали мне ее из Донецка. Плита новая, в консервации, присутствуют следы неправильньго хранения. Она будет у меня в качестве рабочего стола, да и нужные размеры почти совподают.

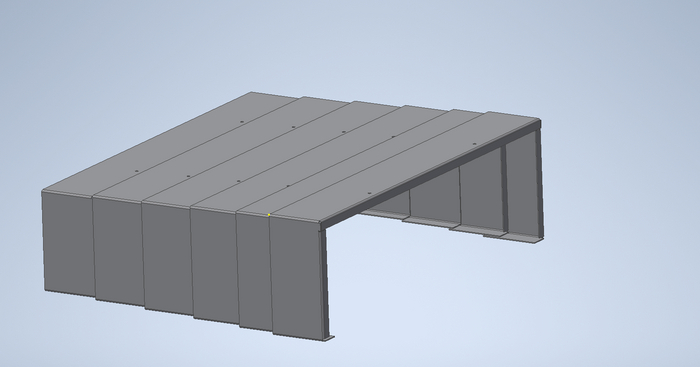

Выглядеть это будет таки образом.

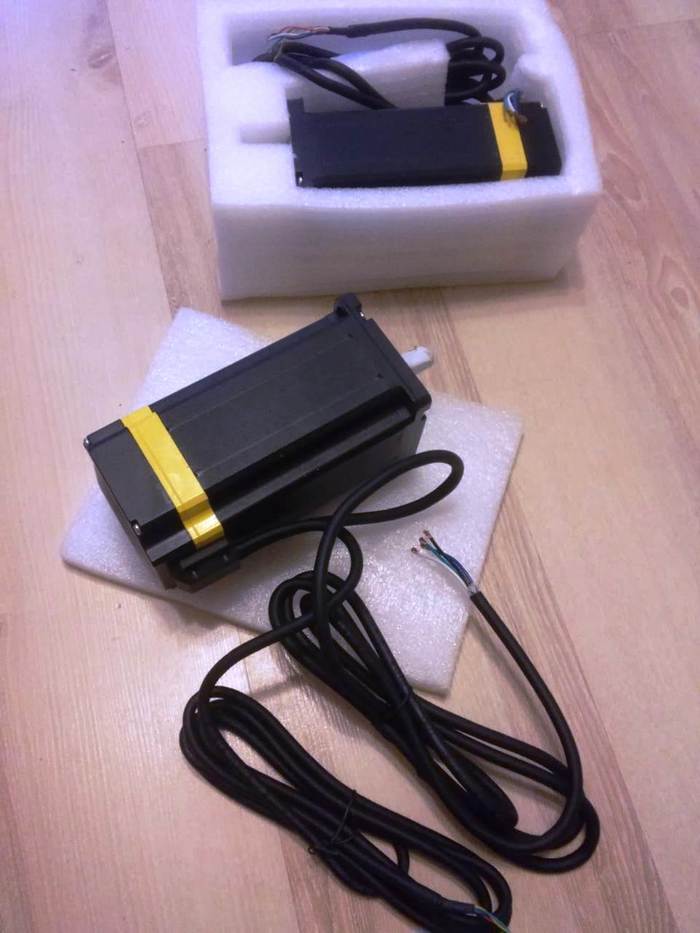

также для оси Z закуплены следущие элементы:

двигатель 1.5 кВт - 1480 об/мин и частотный преобразователь Hitachi L200.

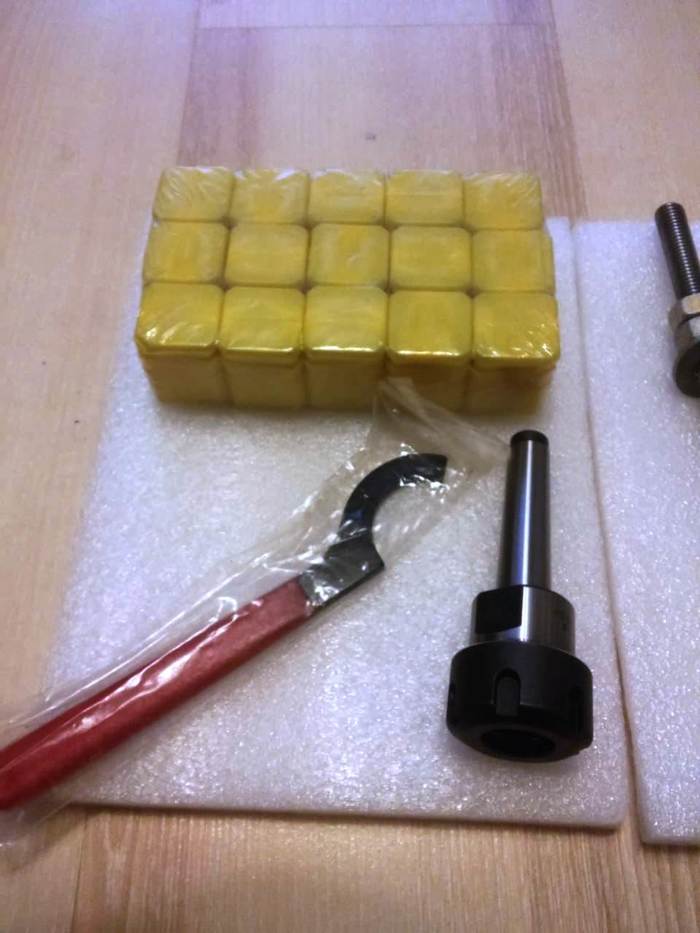

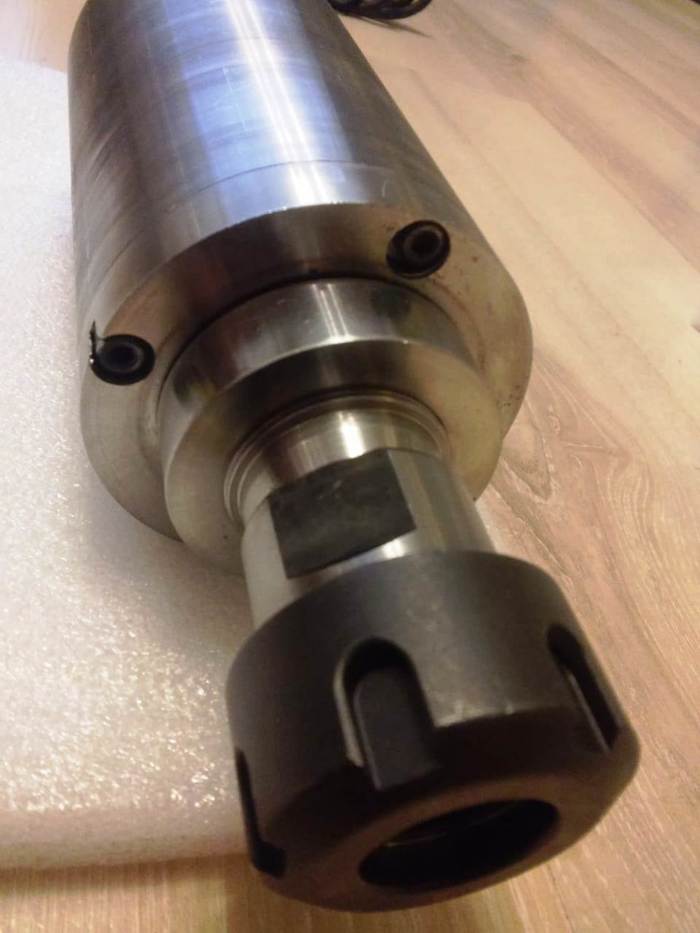

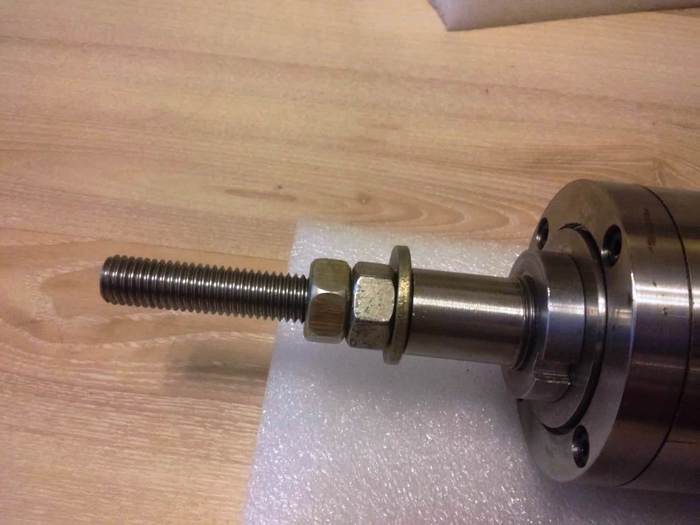

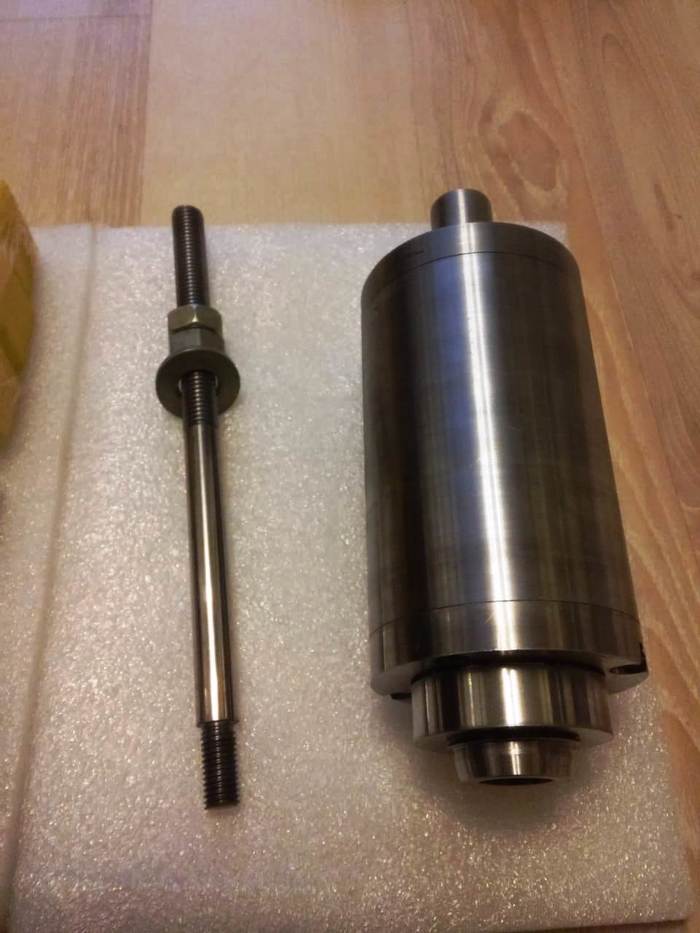

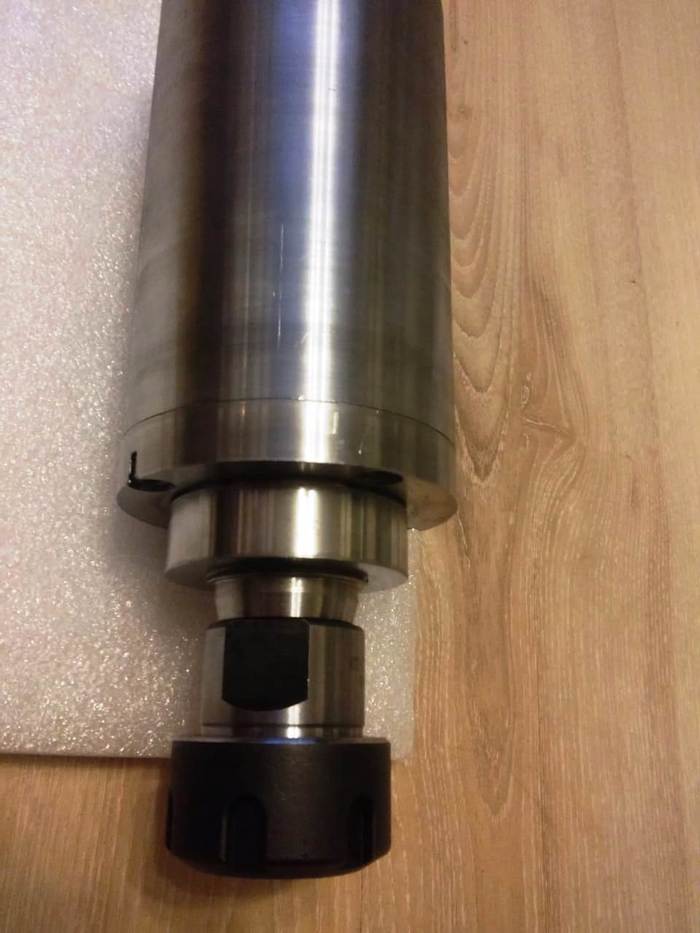

сам шпиндель уже есть, о нем я писал

Продолжение этой темы Фрезерный станок.

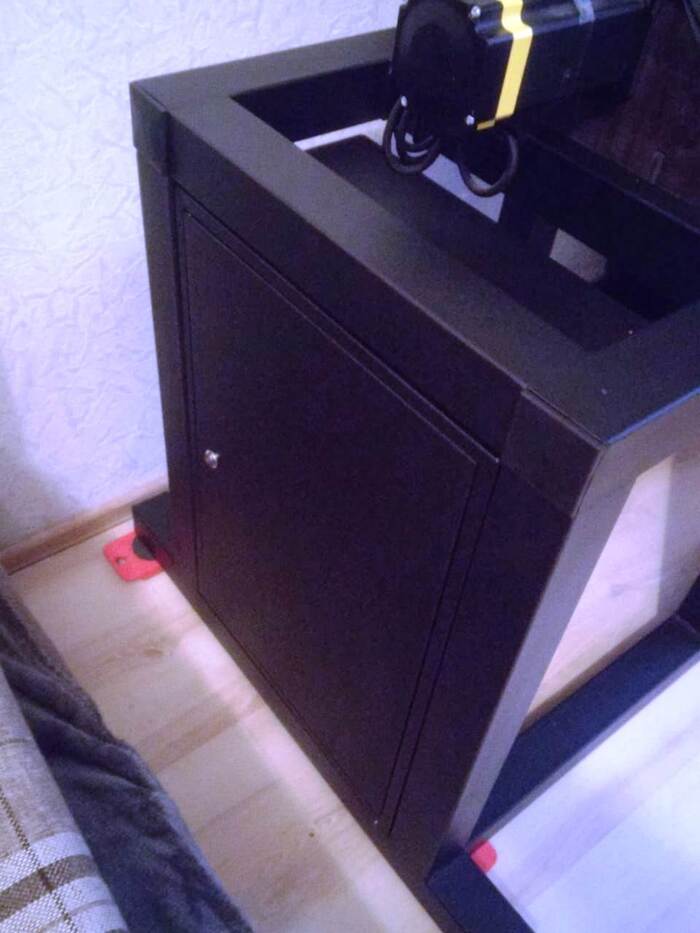

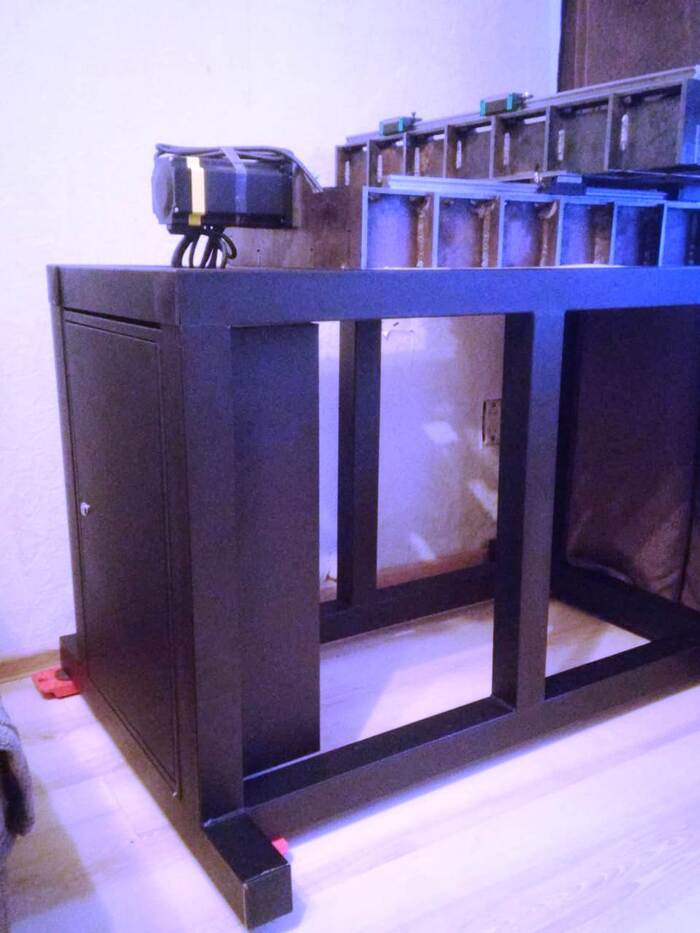

Сегодня привез тумбу домой, материал труба 60х60х2, порошковая краска (черный муар, номер не помню). Сзади ящик для электроники, размер ящика 600х400х210 мм. Все покрасили в один цвет. В ногах у тумбы будут стоять колеса и виброопоры. Но это потом. Сейчас на колесиках из ОБИ. Места в квартире становится все меньше и меньше). Фотографии не очень хорошего качества, но какие есть.

Продолжение этого Фрезерный станок

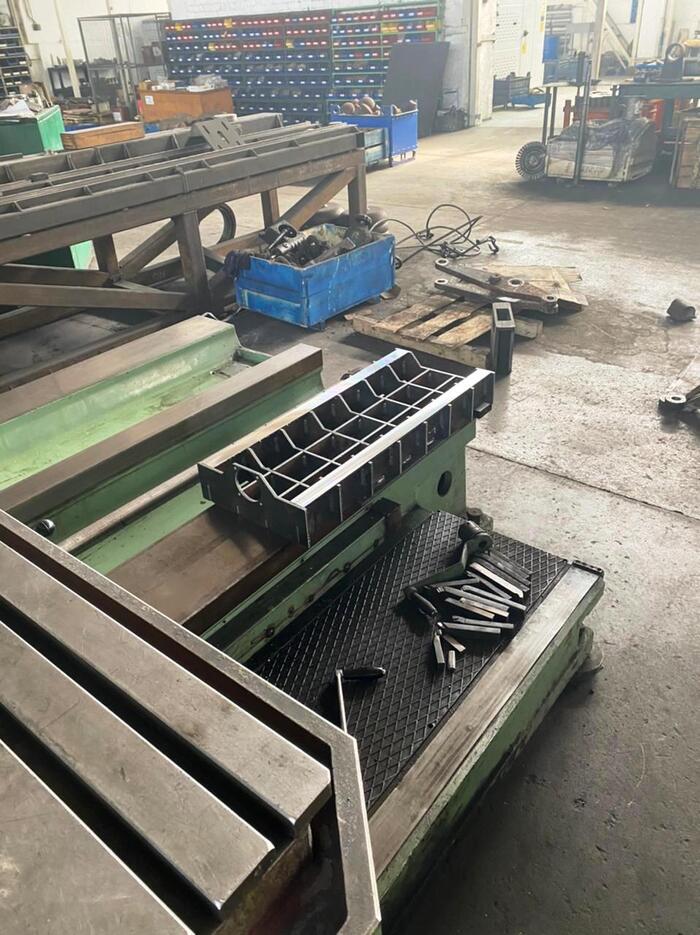

Забрал с завода мою малышку. Ну и естественно сделал фото, как она скучала одна)))))

В конце есть видео)

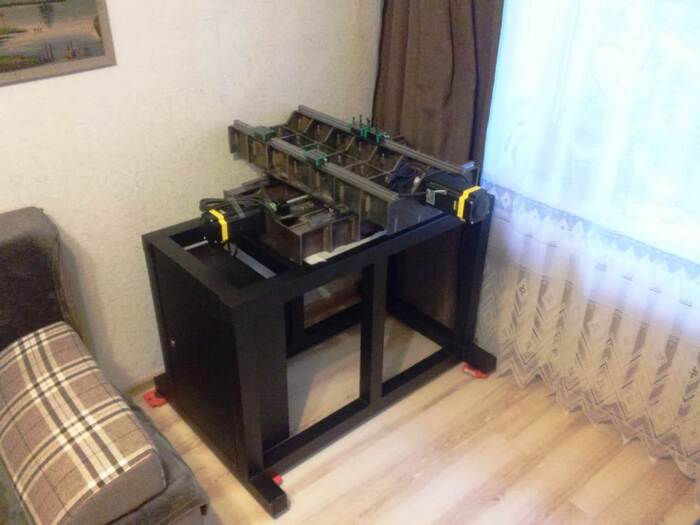

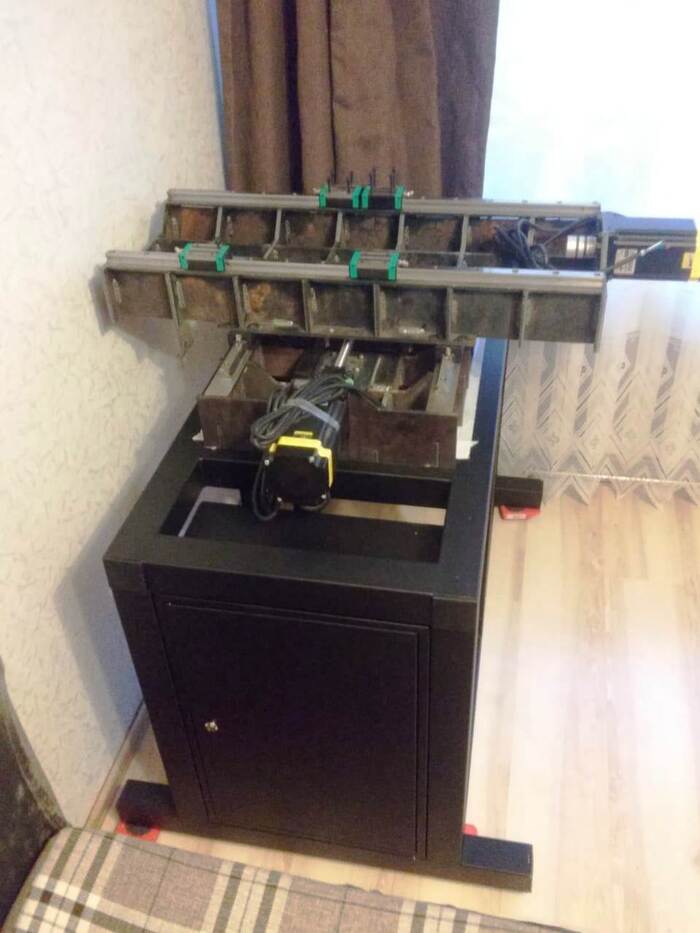

далее привез домой, чуть поработал напильником и прикрутил временно на место. Что бы дальше продумать ходы.

продолжение темы Фрезерный станок.

Как я и говорил, продолжение будет.

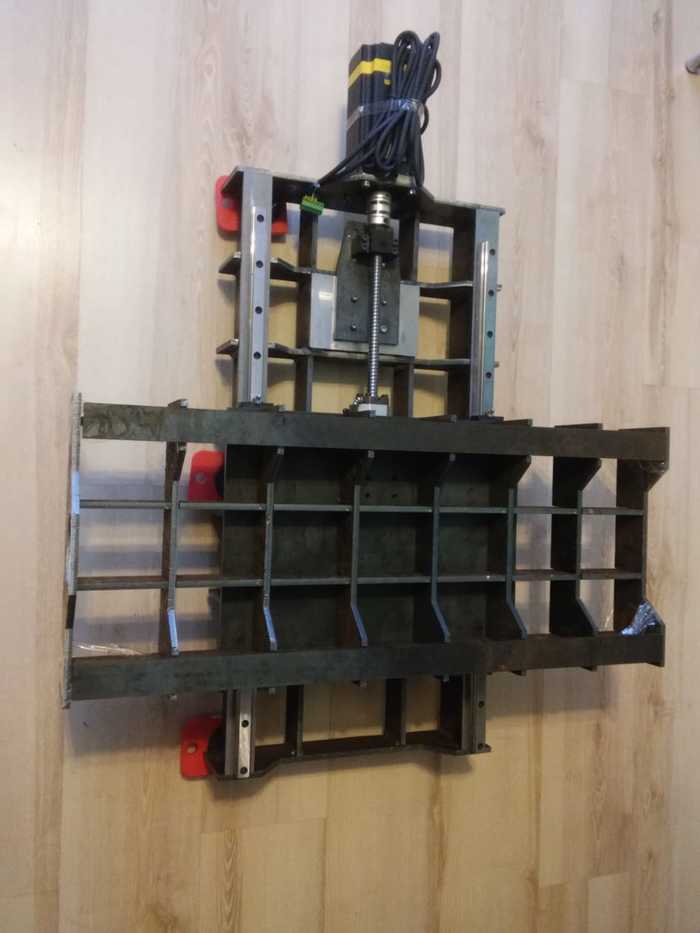

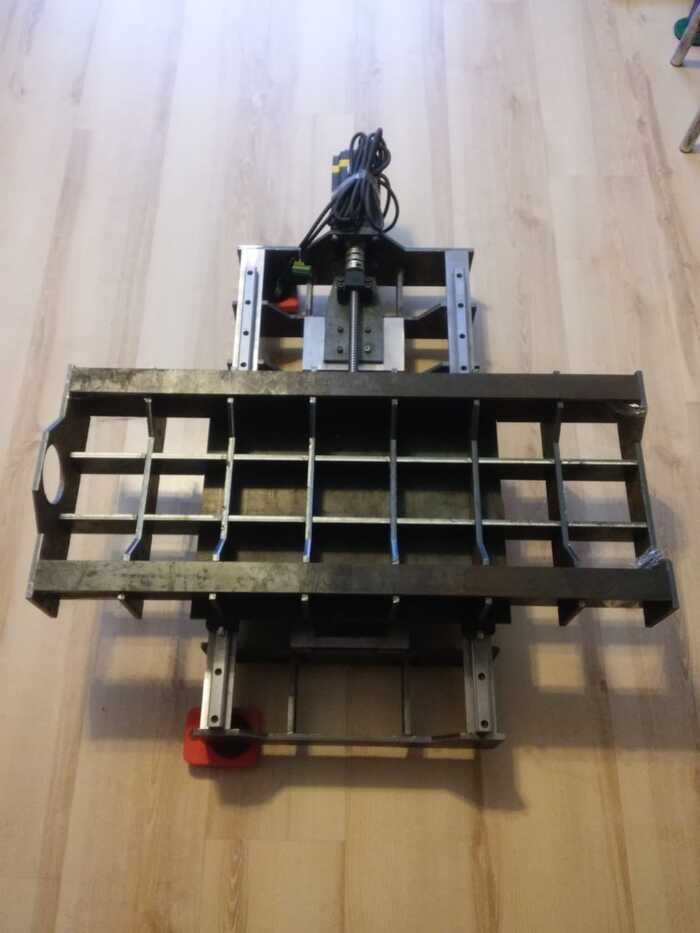

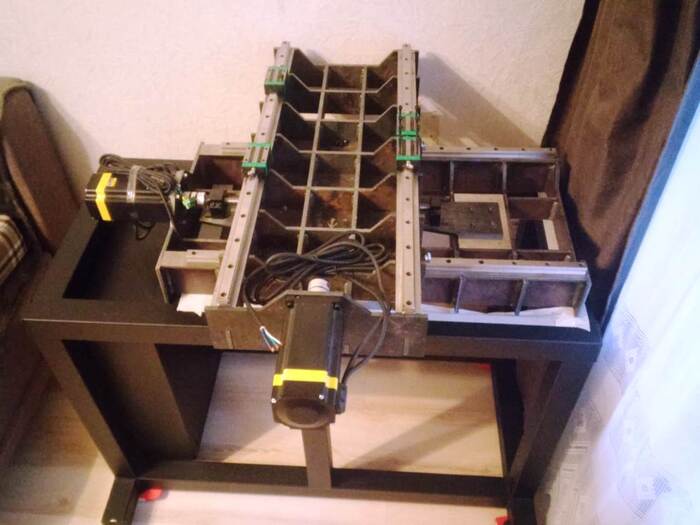

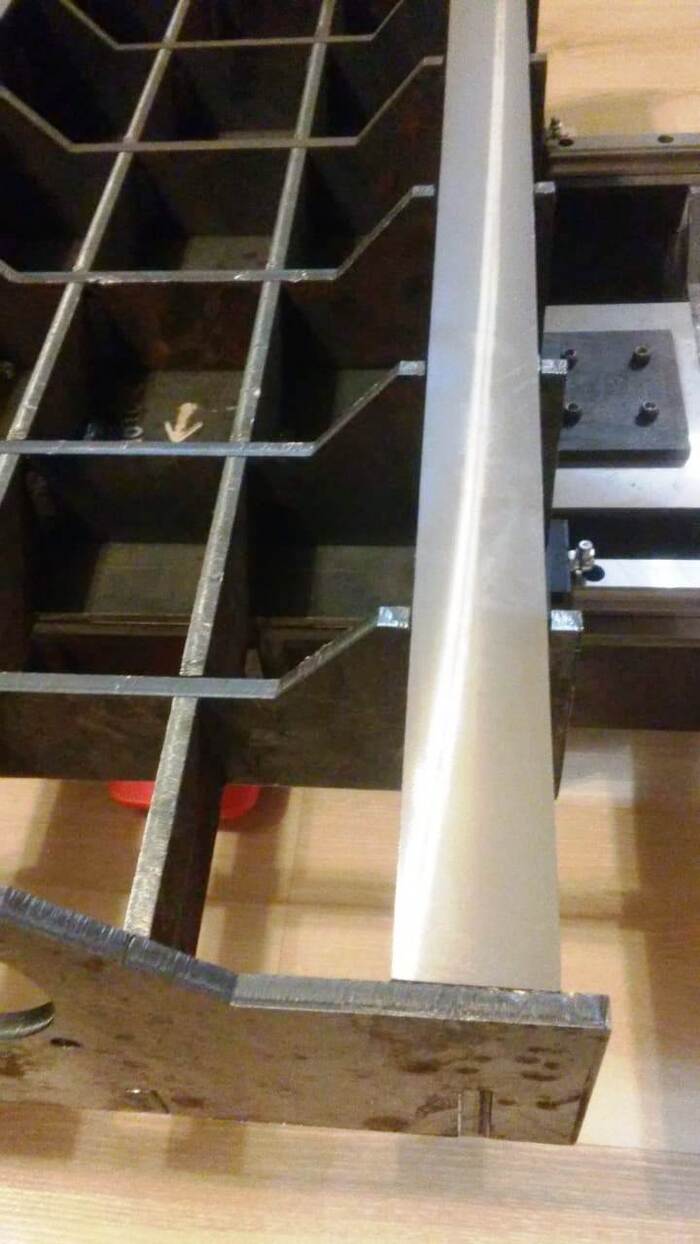

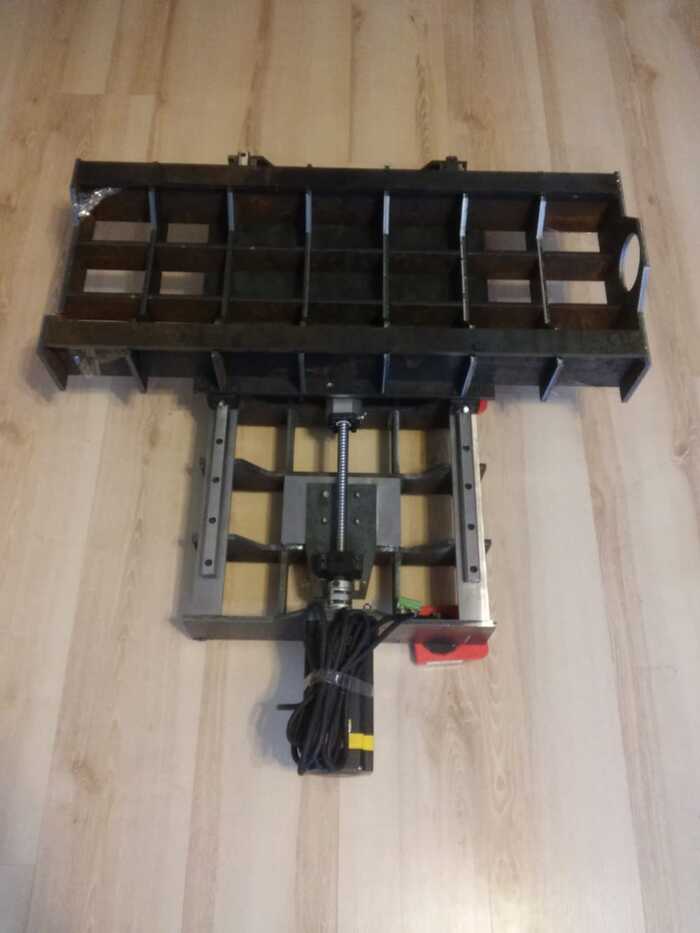

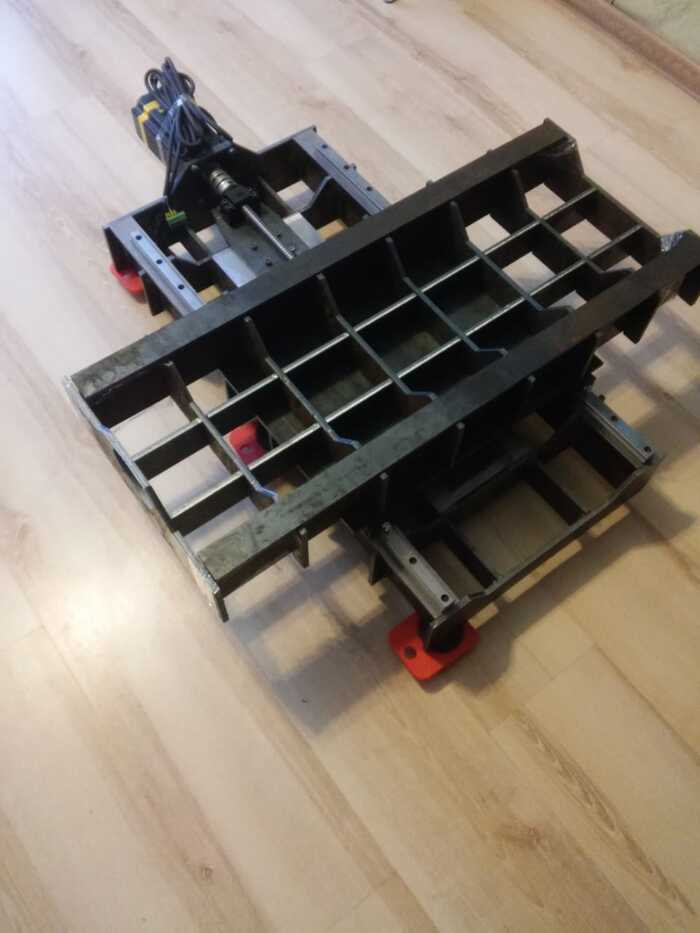

Сегодня забрал с лазера очередной конструктор. Ну и конечно ткнул на место))))) как без этого.

Красота да и только.

Продолжение этого Фрезерный станок.

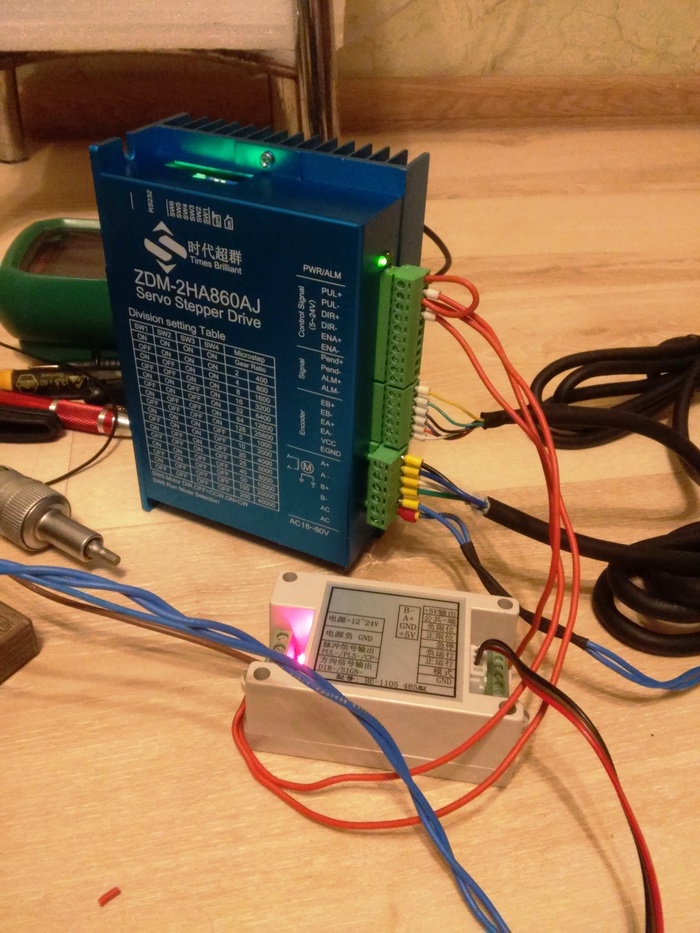

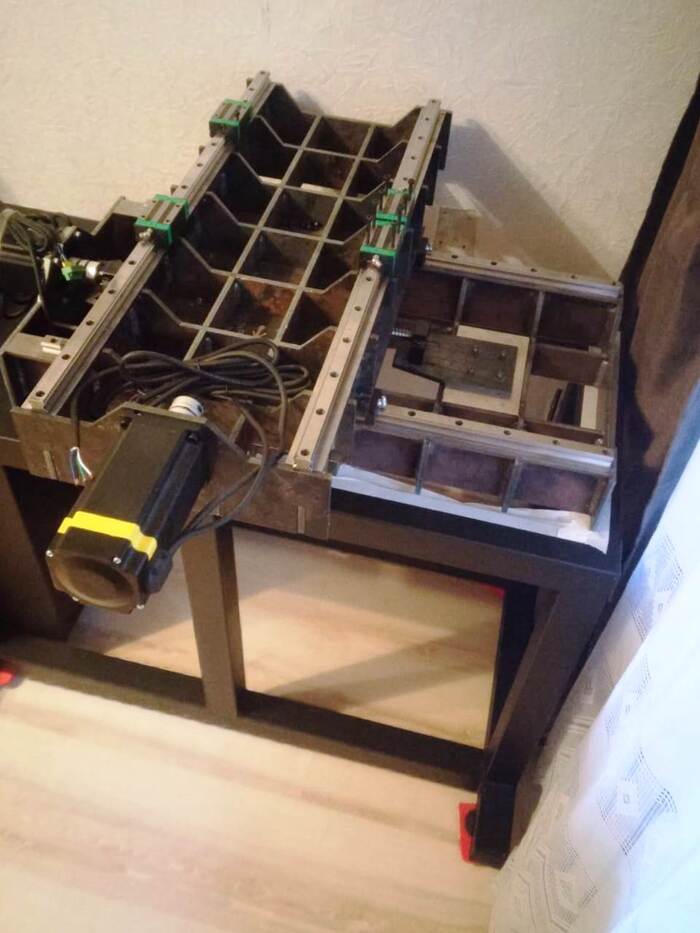

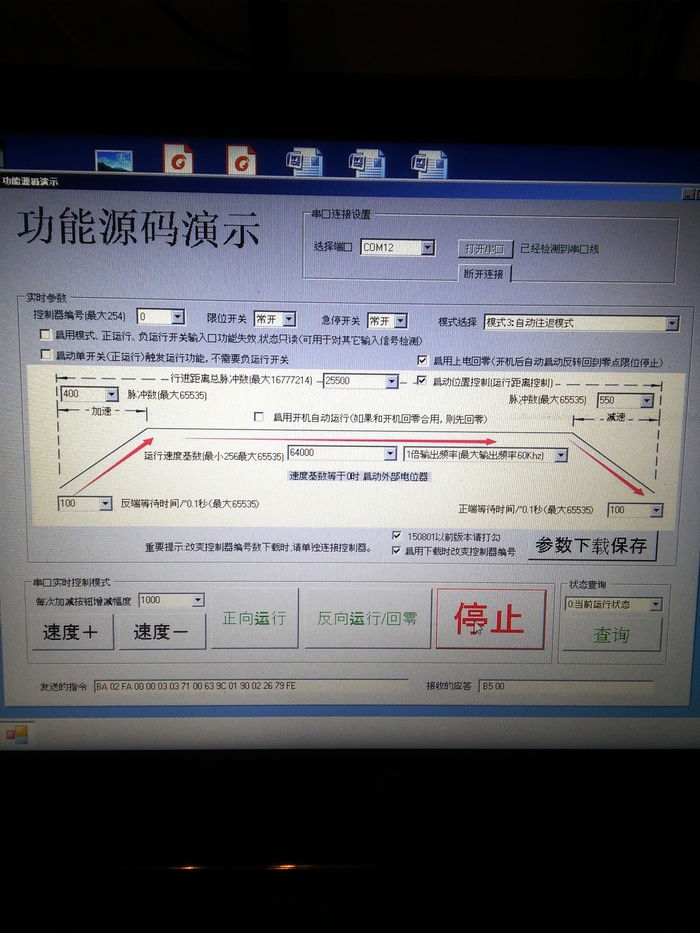

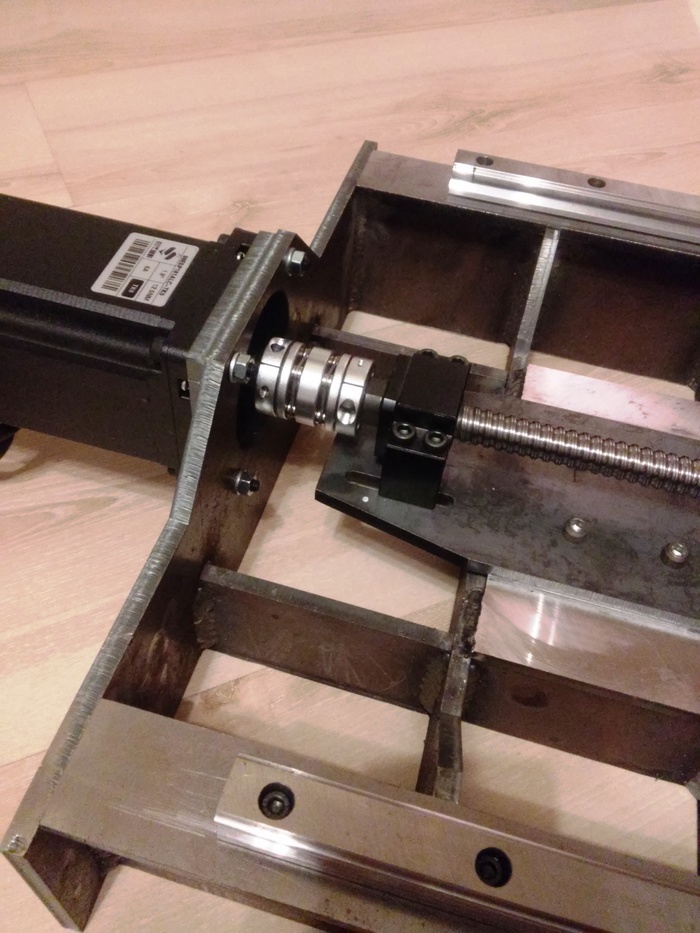

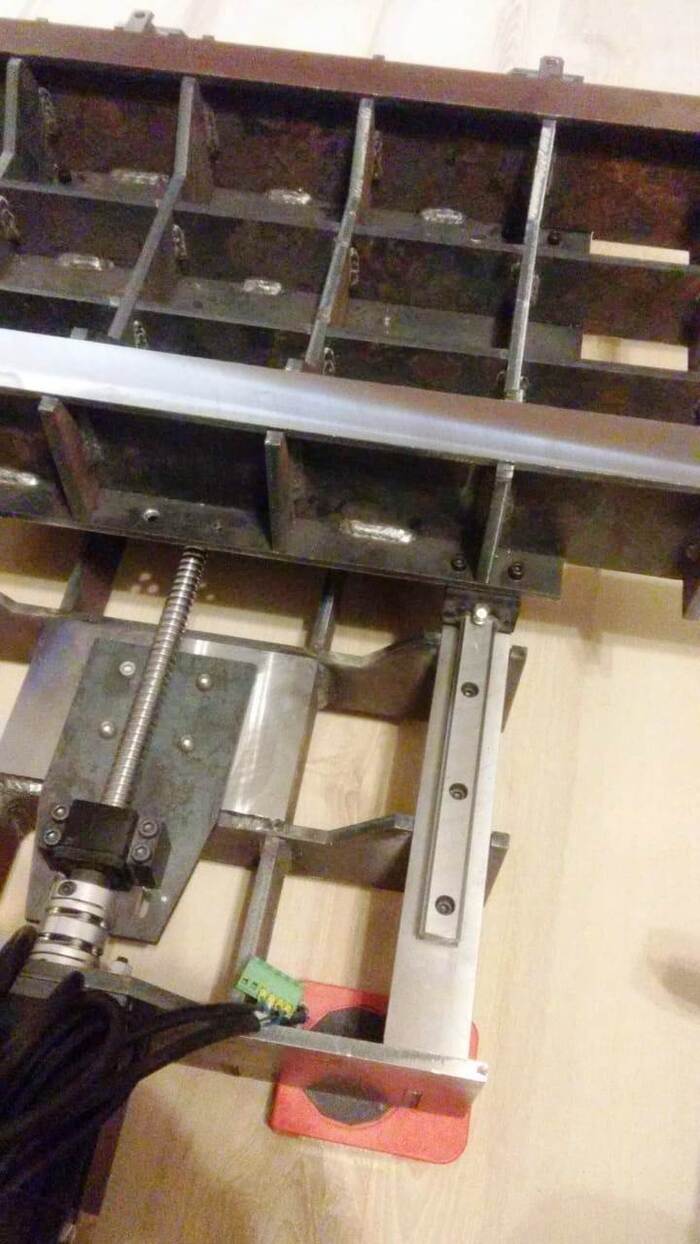

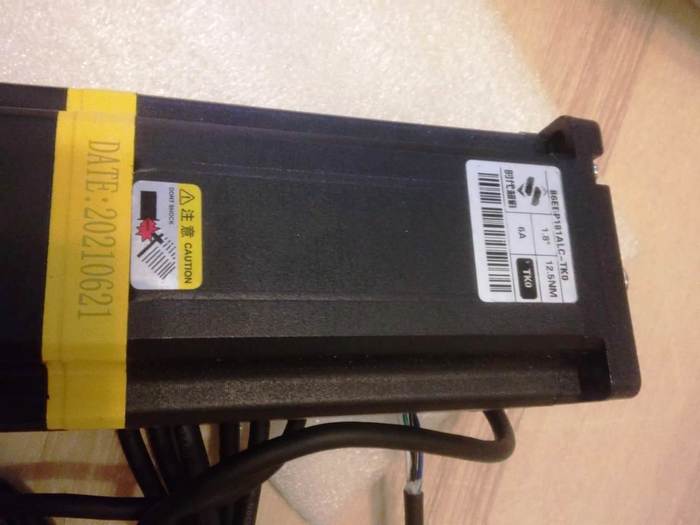

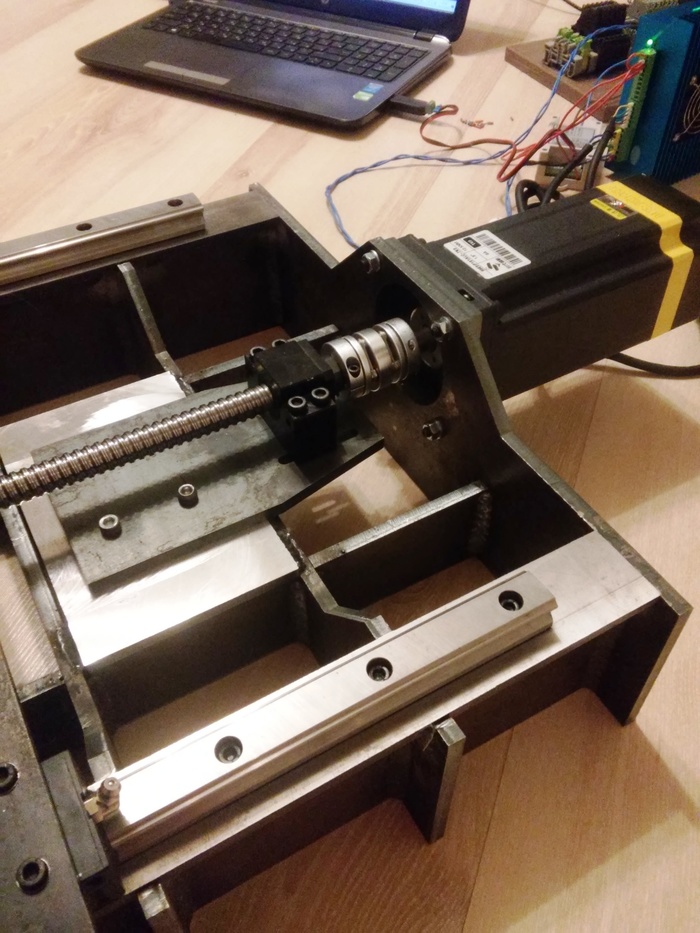

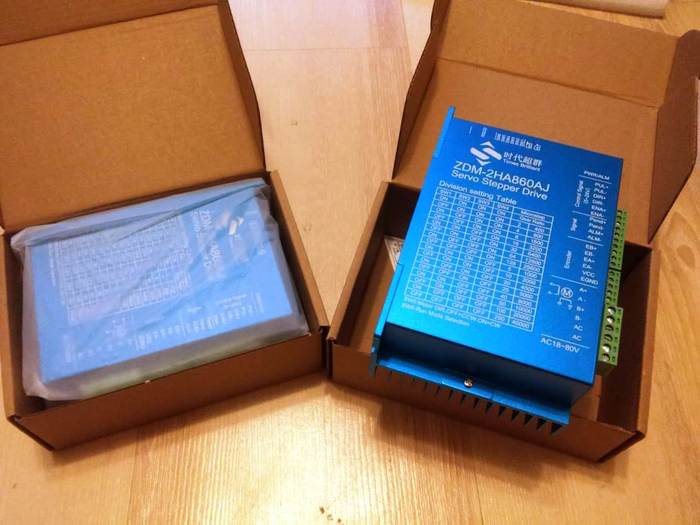

Просверлена, нарезаны резьбы, установлены рельсы и винт, мотор и муфта. Подключен драйвер и какой-то китайский контроллер для формирования сигналов степ/дир).

Скрипучие звуки от того, что нет жесткого соединения между винтом и платформой, просто четыре винта вот и гуляет, скрипит.

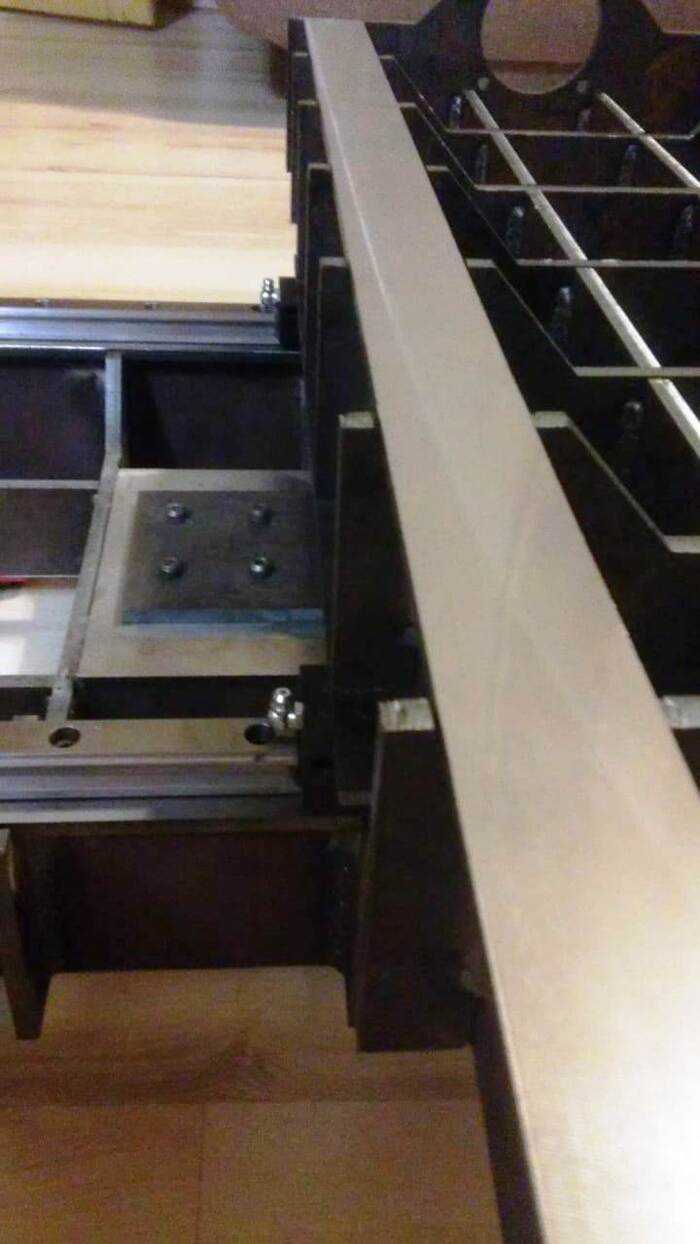

Продолжение Фрезерный станок. После всех махинаций после сварки о отпуска, геометрия ушла. Собственно это и следовало ожидать. Разброс начала, середины и конца был таков, начало - 0, середина _3.2 мм, конец - 0. Так сказать полумесяц.

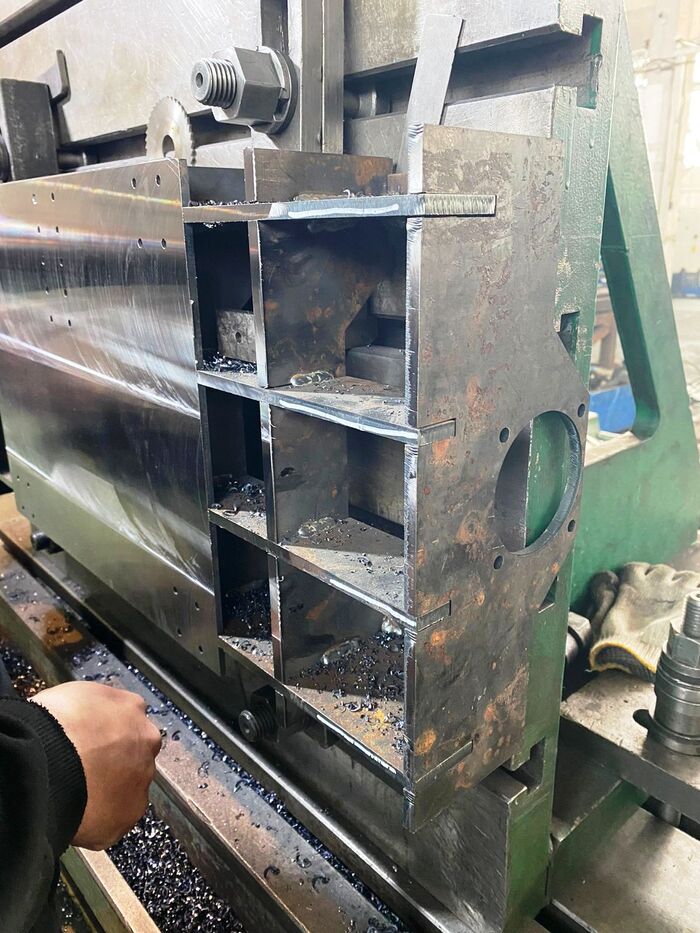

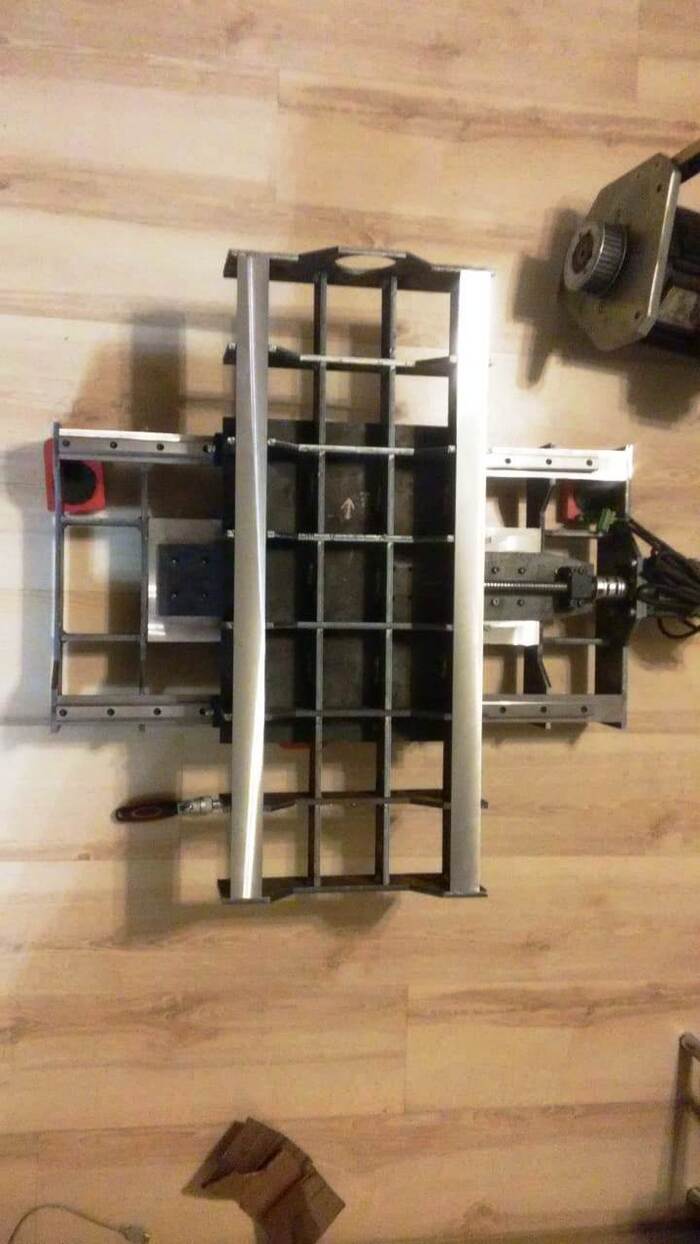

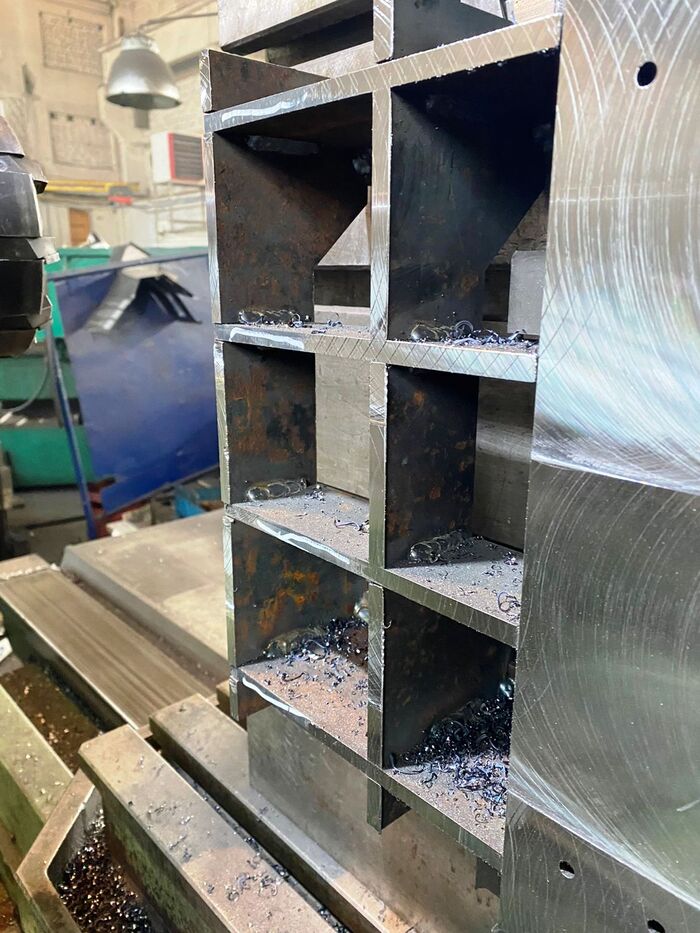

На фрезерном станке сделали низ в ноль, затем перевернули и все привели в порядок.

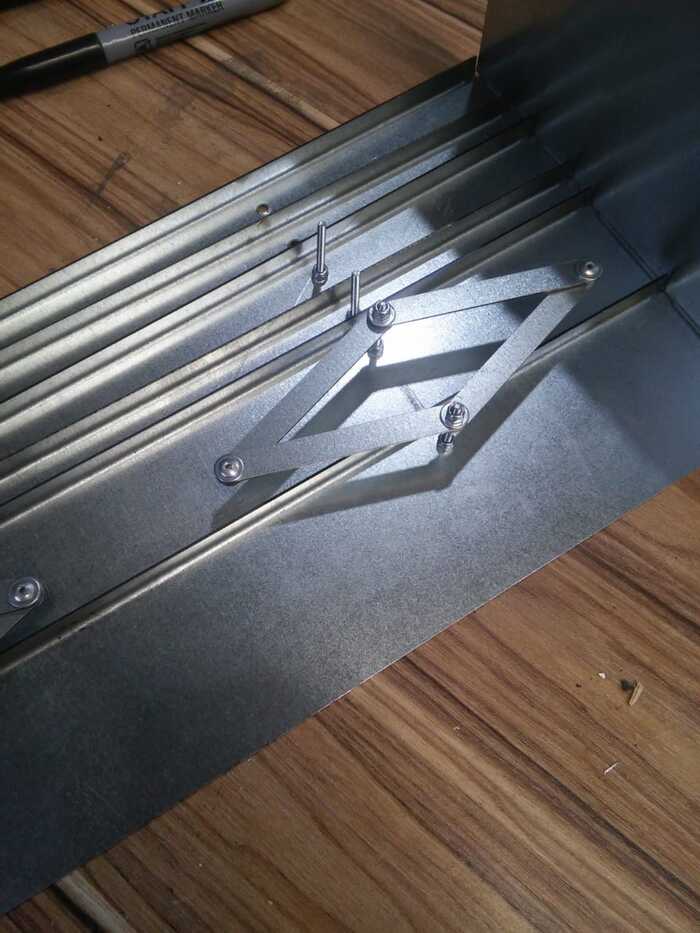

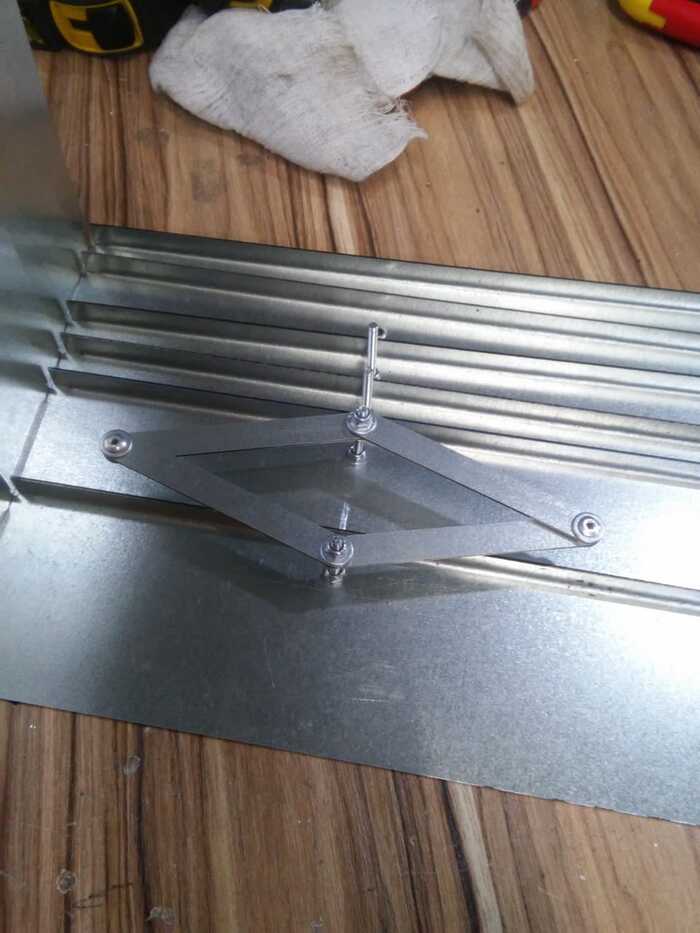

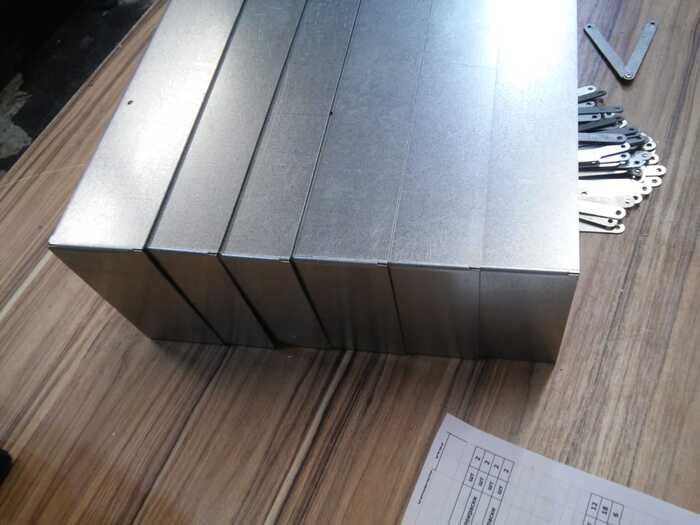

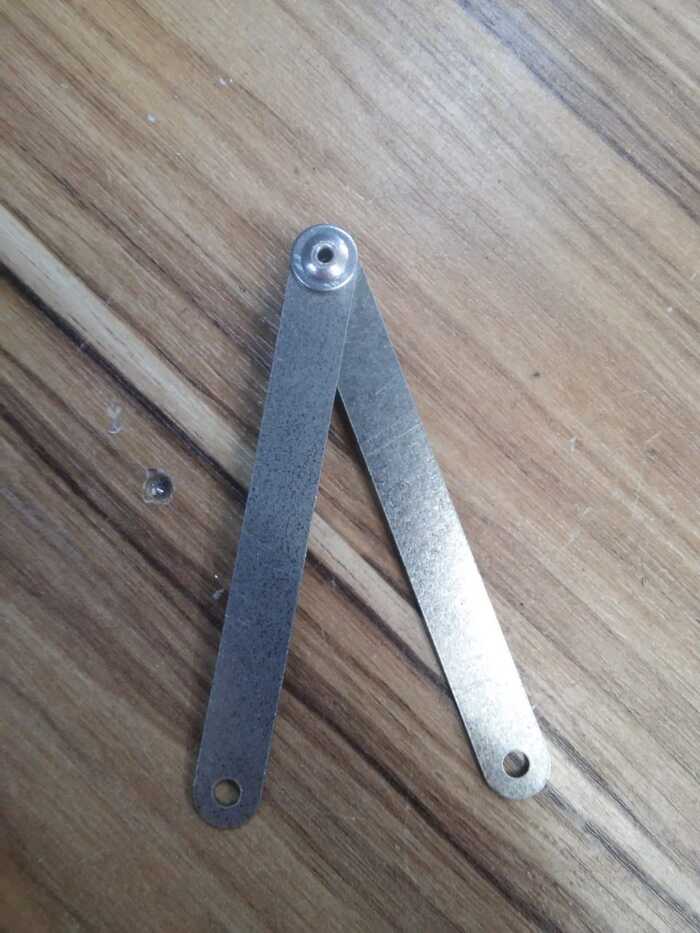

далее общие виды
