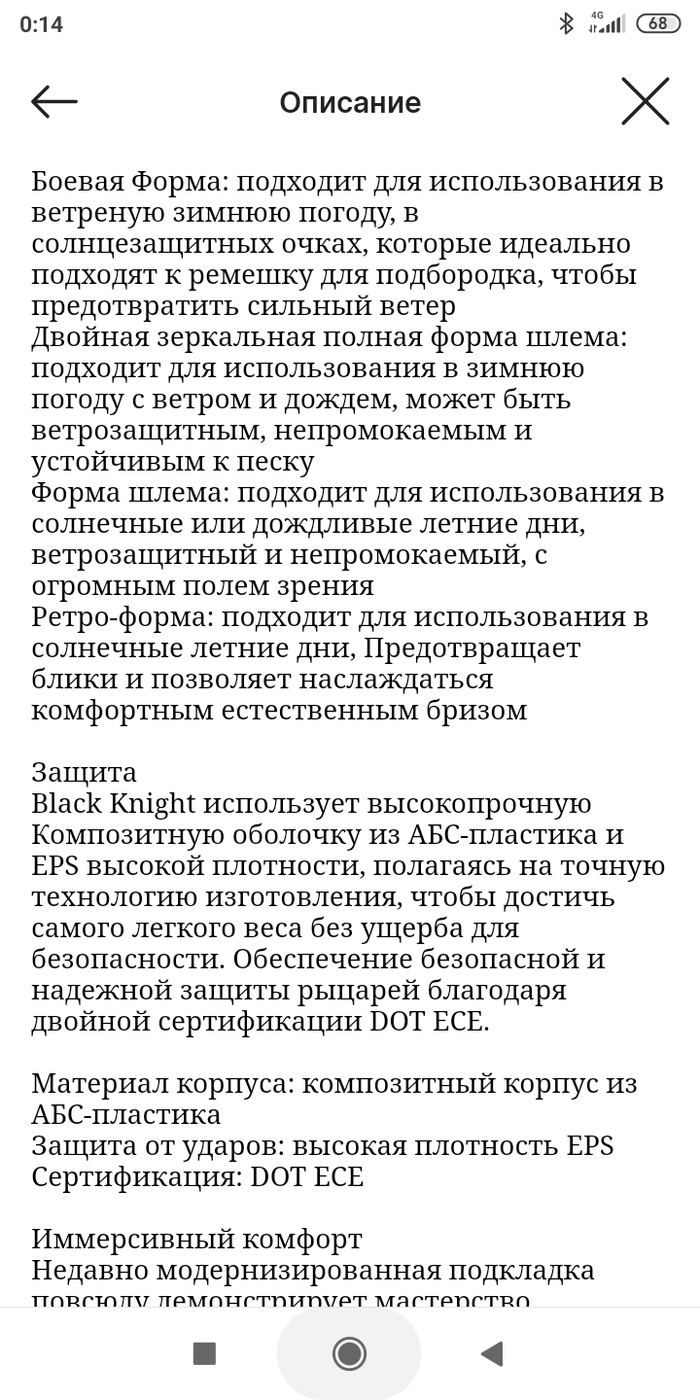

Шлем для страикбол

Шлем для страикбол Страйкбол, Обмундирование
Показать полностью 1

Нужна помощь страйкболистов. Без рейтинга

Купил страйкбольный привод E&L АКС-74 и сразу задался вопросом по акумам.
Задача: увеличить емкость акума без потери в скорострельности, ресурсе двигателя и гербокса.
Решение: заменить li-po ячейки на li-ion 18650.
1 ячейка выдает 3.7в (3.7х3 11.1в)
Токоотдача 30 А в пике
Емкость 2200 махов
Вопрос: чем такая модернизация черевата и какие есть подводные камни??? Кто сталкивался или пробовал?

Без рейтинга!

Установка ВВД системы Proteus 3E в страйкбольный привод

Решил поделиться опытом установки ВВД системы Proteus 3E в бодик привода G&G Warthog 12. Система будет крепиться к камере хоп ап retro arms uni гайкой, что обеспечит хорошую соосность.

Сразу небольшой отзыв по гайке, гайка понравилась на камере хопа фиксируется с уверенным щелчком и достаточно туго, в дальнейшем это уберет горизонтальный люфт камеры внутри аппера.

Так как для установки системы нужно пилить стенки гирбокса, то решил сразу сделать безгирбоксовую сборку, которая позволит обслуживать систему без полного разбора привода.

Была создана и напечатана модель для ловера, перед чистовой печатью напечатана порядка 7 разных вариантов моделей и в конце я решил остановиться на таком варианте, описанном ниже.

Крепление селектора сделано двумя винтами М2Х3мм. Крепление нижней части гира сделал винтами М18Х3, на противоположной стороне поставил гайки М3.

Так как у системы Proteus 3E крепление платы осуществлено под системой, то чтобы не повредить плату был сделан вырез до втулки секторной шестерни. Так же обрезал заднюю часть низа гира для удобной протяжки линии ВВД через антабку. Добавил вырез под двойной переключатель, по аналогии с базовым гирбоксом G&G и добавлены две направляющие для центровки низа гира в ловере, чтобы магниты попадали ровно на датчики.

Получившаяся модель показана ниже.

Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост

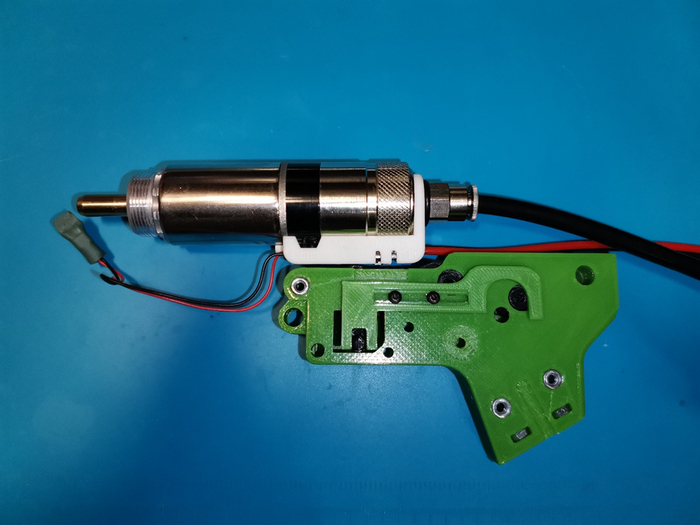

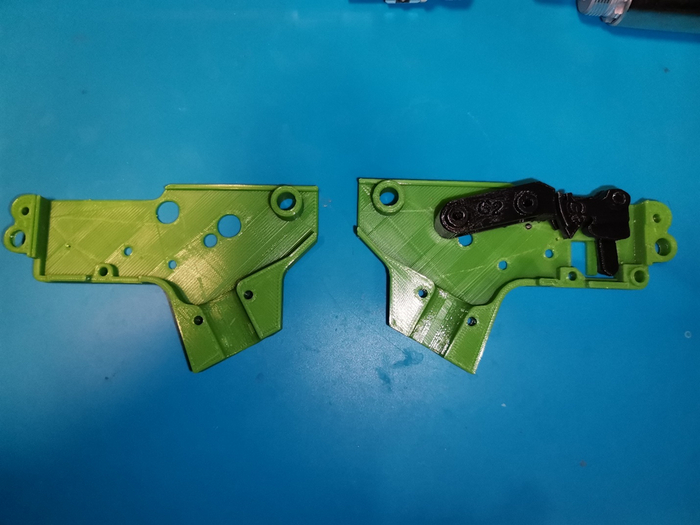

После печати получил такую модель, на фото модель с распечатанным тригербордом. Распечатал для фото, так как ловер на момент написания статьи был уже собран.

Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост

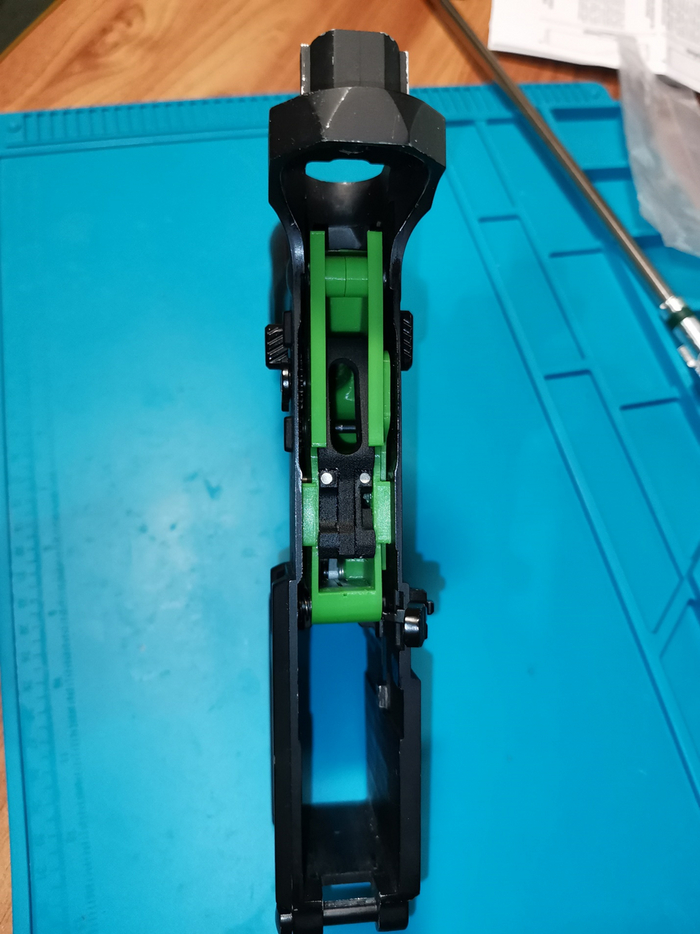

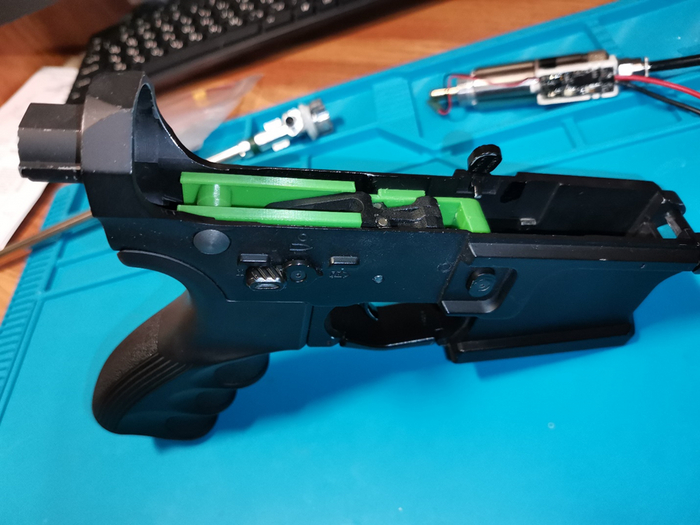

Ну и фото собранного ловера.

Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост

Сборка ловера на этом моменте закончена, остается придумать модель для крепления сосиски в аппере, так чтобы датчики на плате были параллельны магнитам в ловере.

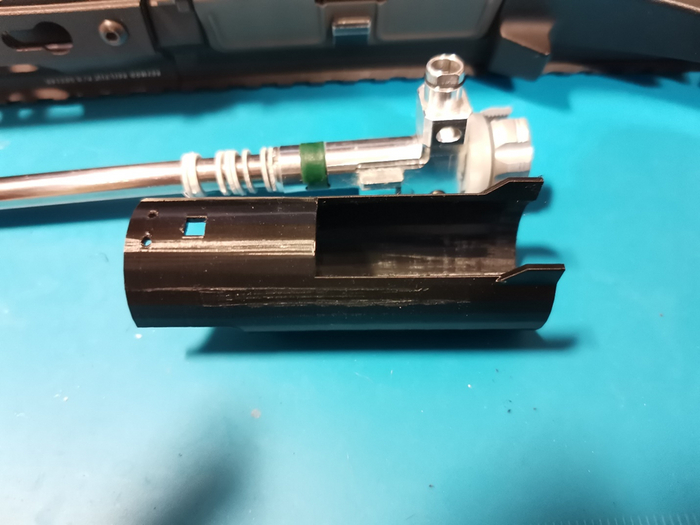

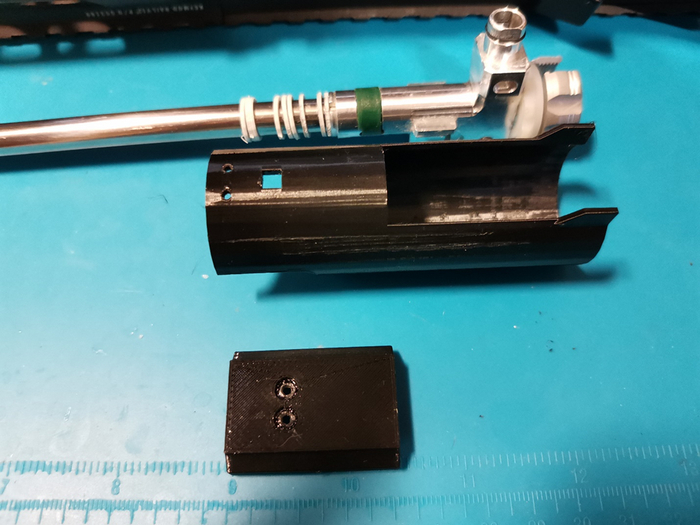

Для крепления системы решил сделать корпус в виде цилиндра с направляющими, направляющие предотвратят поворот системы внутри аппера.

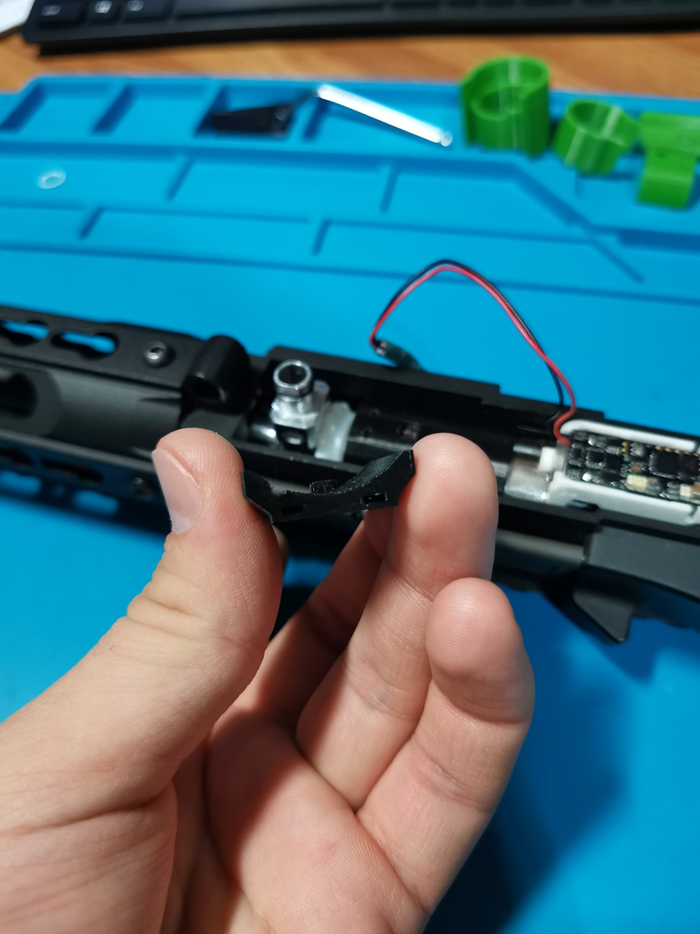

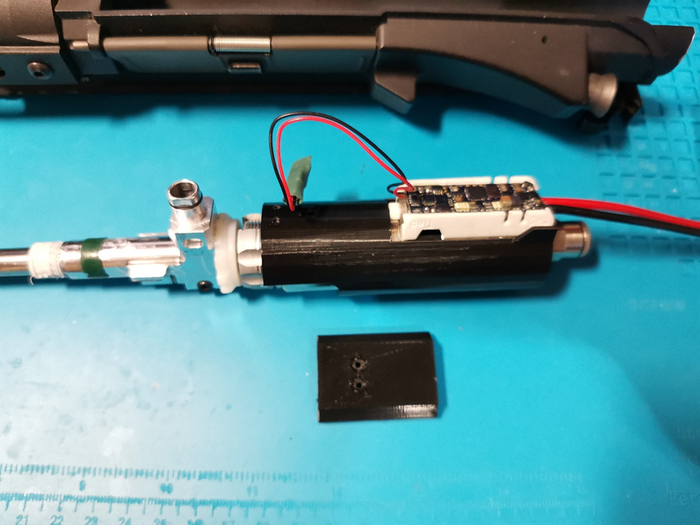

Добавил крышку с пином (квадратное отверстие) которая крепится к корпусу сосиски. Крышка нужна для фиксации системы в аппере, с стороны хоп апа сосиска зажата орингами напечатанными из tpu пластика, с другой стороны систему держит крышку. По мимо пина добавил два винта М2Х4мм для большей надежности. В крышке добавлен вырез под провода подсветки хоп апа, подсветку пока не ставил.

Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост

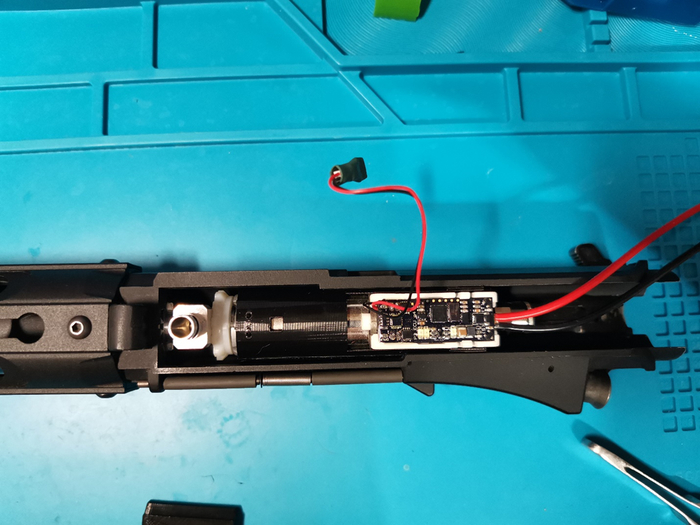

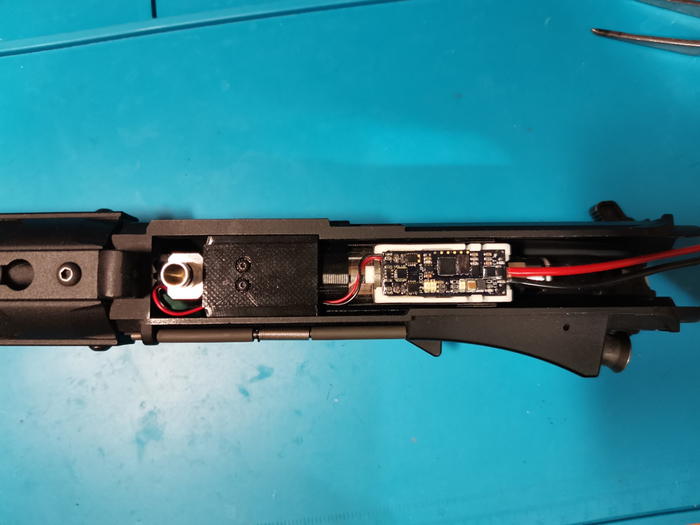

Фото собранного аппера ниже. Крышка упирается ребром в аппер G&G, получилась монолитная конструкция не позволяющая сосиске путешествовать внутри аппера.

Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост

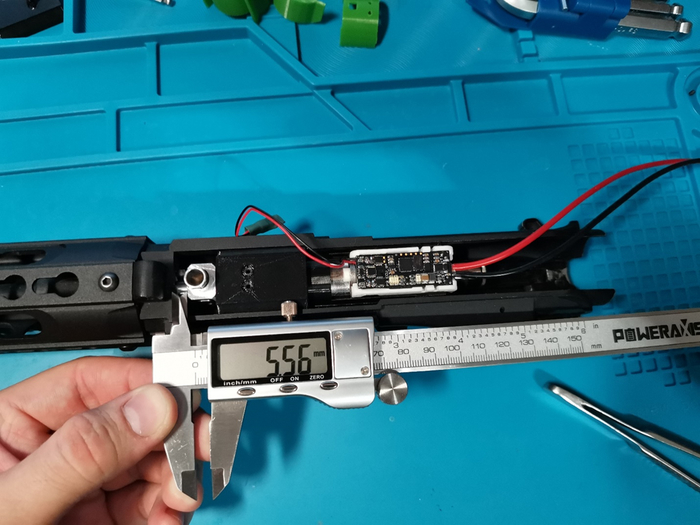

От камеры хоп апа retro arms uni до корпуса получилось около 5,56 мм. Расстояние может варьироваться +-1 мм, в моей сборке на таком расстояние получилось реализовать уверенную подачу из механ и соосность датчиков.

Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост

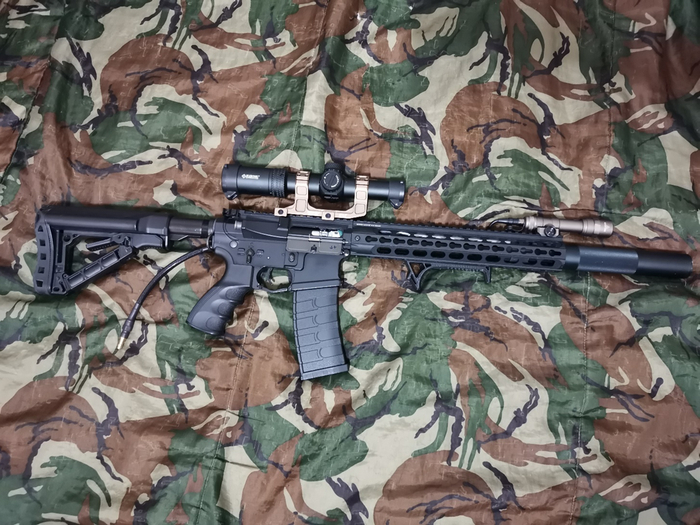

Ну и фото собранного привода, вывод ВВД системы закрыл в оплетку из полиэстера и с двух сторон закрыл термоусадкой. Оплетку можно приобрести в чип и дип.

Установка ВВД системы Proteus 3E в страйкбольный привод Страйкбол, 3D моделирование, 3D печать, Длиннопост
