Полимерная глина

Лампы:

• Всего проверяла три UV/LED-лампы.

• Одна из них — Sun LED/UV 48 Вт. В описании указывались 365 + 405 нм, но информация продавца по длинам волн была противоречивой.

• Пробовала также другие лампы, в том числе новую. Существенно проблему это не изменило.

Основы:

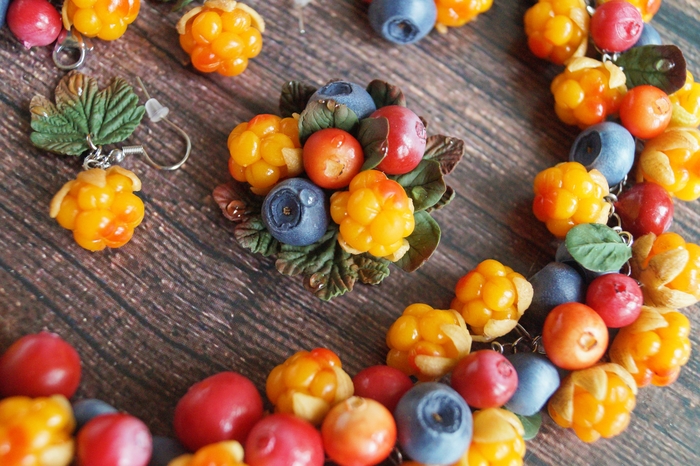

• Разные виды полимерной глины; в работе использую Fimo, Craft&Clay, Sculpey, Cernit. Сейчас отошла от Fimo, тк неудобно иметь глины с разной температурой запекания

• Самозатвердевающая глина — проверяла, чтобы понять, не связано ли поведение смолы с компонентами или пластификаторами полимерки.

Какие тесты проводила и что получилось

1. Проверка на плексигласе

Тонкий слой смолы остаётся липким, толстая капля твердеет. То есть проблема не ограничивается полимерной глиной.

2. Разная толщина слоя

После примерно 4 минут под лампой толстая и средняя капли были твёрдыми, а тонко размазанная смола оставалась очень липкой.

3. Разные смолы и лампы

Проверяла Lenaideal Hard и Epoxy Master UV Resin Hard, использовала три разные лампы. Липкость тонких участков повторялась.

4. Покрытие полимерной глины

Перед нанесением смолы матировала поверхность абразивом P1200, протирала спиртом и наносила смолу примерно через две минуты. В некоторых местах смола собиралась в островки и стягивалась к центру, вместо того чтобы равномерно покрыть поверхность.

На плоских изделиях смола может медленно стекать к краям, образовывать подтеки и оставаться липкой даже там, где слой визуально уже не совсем тонкий.

5. Маникюрный топ

Пробовала сначала покрывать изделие топом для гель-лака без липкого слоя, полностью сушить его, а затем наносить UV-смолу. Смола всё равно оставалась липкой.

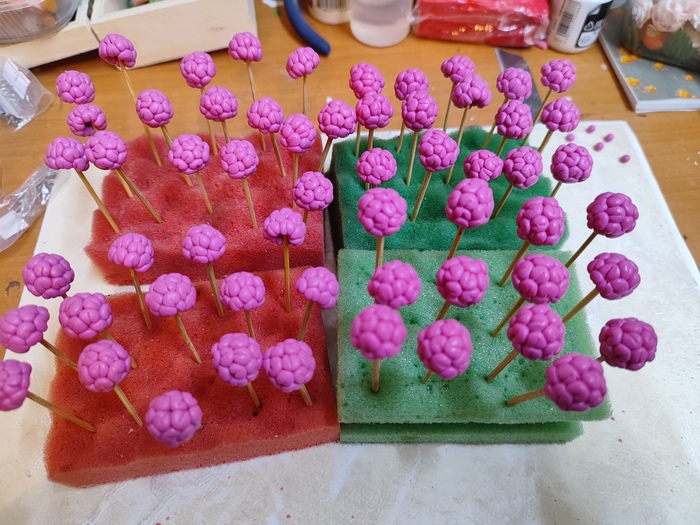

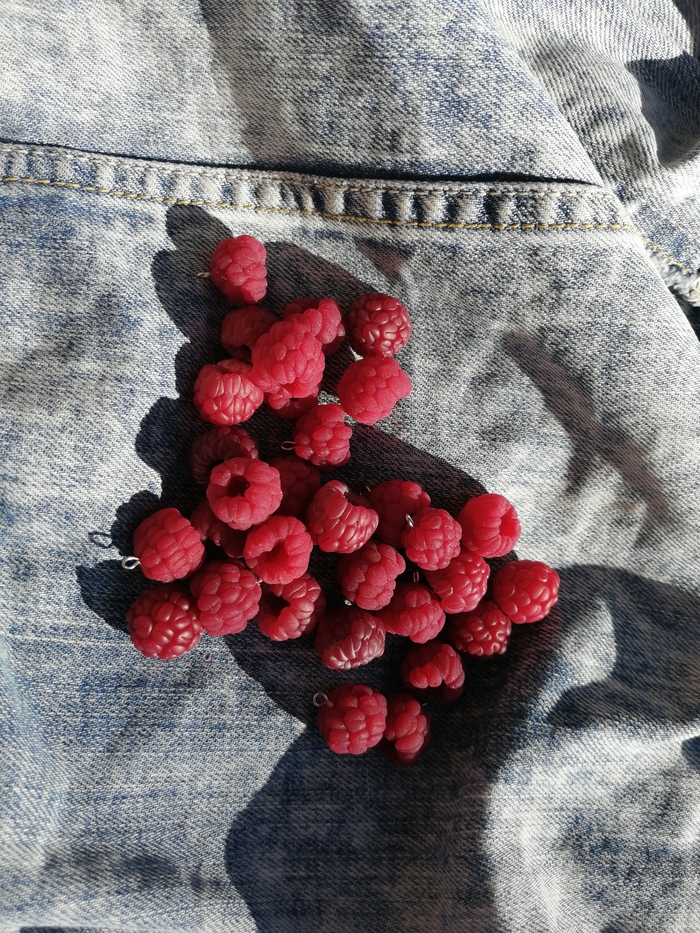

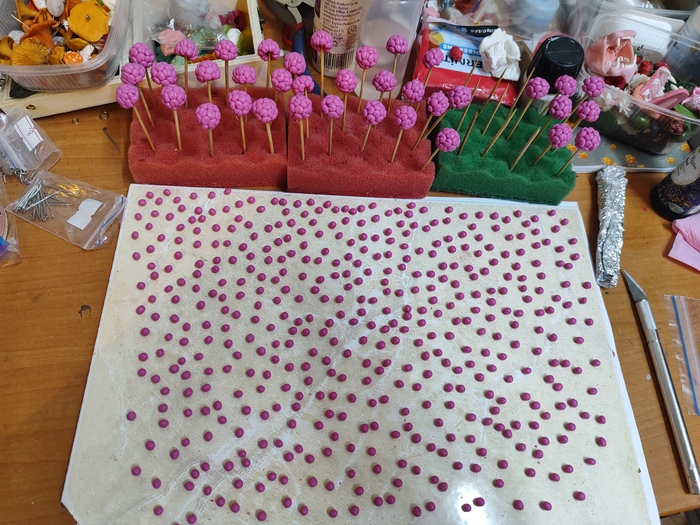

Но обнаружился любопытный единичный случай: одну бусину я покрыла сначала смолой, а после — топом. На данный момент поверхность у неё нормальная. Пока не знаю, случайность ли это, и не исключаю, что топ просто создал сухую поверхность, а смола под ним могла не до конца полимеризоваться.

6. Нагрев и близость к диодам

С одной смолой при резком приближении изделия к диодам появлялось вздутие/пузырение. Пробовала подносить изделие постепенно, к краю лампы.

Даже пробовала опыт сушки смолы в емкости с водой, т.к. кислород при данных условиях не препятствует полимерзации. Но это спасло лишь частично. Примерно под ламой изделия находились 5 минут + 5 минут в воде под лампой.

Я уже перевела кучу денег, времени и нервов на это. Я могла бы грешить на печку (есть отдельная печка и термометр), могла бы на глину, могла бы на различные топы, но вроде как я перепробовала все возможное и решения до сих пор нет

Буду благодарна за опыт и технические объяснения. Особенно интересны наблюдения мастеров, которые используют UV-смолу для полимерных украшений и брелоков.
