Всем привет!

Сегодня расскажу, как делал подарок замечательному человеку и ветеринару. Вот такой:

Анализ имеющихся изделий показал откровенное няш-мяш:

От няш-мяша было решено уходить, так как дело серьезное, человек неусыпно бдит на страже здоровья домашних засранцев, лечит, колет и оперирует, в общем, все серьезно)

Банальных вариантов с чашей Гигеи тоже не хотелось, все-таки не аптека, да и заезжено на мой взгляд.

За основу было решено взять щит КГБ СССР и символ фармации - посох Гермеса, он же кадуцей.

Рисуем эскиз:

Цель достигнута =)

Все кому показывал, говорили, что выглядит сурово. Значит получилось то, что задумывалось.

Прорабатываем трехмерку:

И вырезаем из модельного воска:

Чистим стружку, формуем резинку и в литейку.

А пока есть время, мастерим шкатулочку для полноты композиции:

Шкатулку печатаем на 3д-принтере, фрезеруем выборку и укладываем в выборку эпоксидку.

Шкатулочка открывается с приятным усилием.

Вуаля, все готово:

Остается только вручить подарок =)

Материал значка - серебро с затемнением.

Фото, к сожалению, не передают всю картину, но чукча не фотограф, а ювелир.

В дальнейшем есть задумка разработать серию для врачей других специальностей.

Шутки про гинекологов в комментариях через 3, 2, 1...

Всем привет!

Расскажу процесс создания оберега из серебра на заказ.

Вот такого:

Оберег называется Шлем Ужаса или Крест Бесстрашия.

Для справки: Шлем Ужаса — это древний знак северных народов.

По древней северной легенде, первым носителем артефакта был бесстрашный воин Сигурд. Легендарный герой обрел славу благодаря победе над страшным драконом по имени Фанфир, который долгие десятки лет терроризировал людей. Когда чудовище было повержено, Сигурд отыскал драконово подземелье, а в нем – несметное количество сокровищ. Среди гор драгоценностей, камней и золота воин нашел символ с четырьмя расходящимися лучами (в нашем случае лучей 8).

Есть другая версия: защитная метка была создана древними богами Одином и Тором. Для его создания боги использовали несколько рун, чтобы в результате получилось наиболее мощное сочетание.

Легендарный воин Сигурд победил дракона и среди его сокровищ нашел амулет Шлем Ужаса. Фото из Интернета.

Но оставим мифологию и перейдем к процессу.

Начинается все с разработки чертежа:

Для более сложных и объемных форм делаются еще карандашные наброски в проекциях (покажу в следующих постах), здесь же можно сразу делать чертеж.

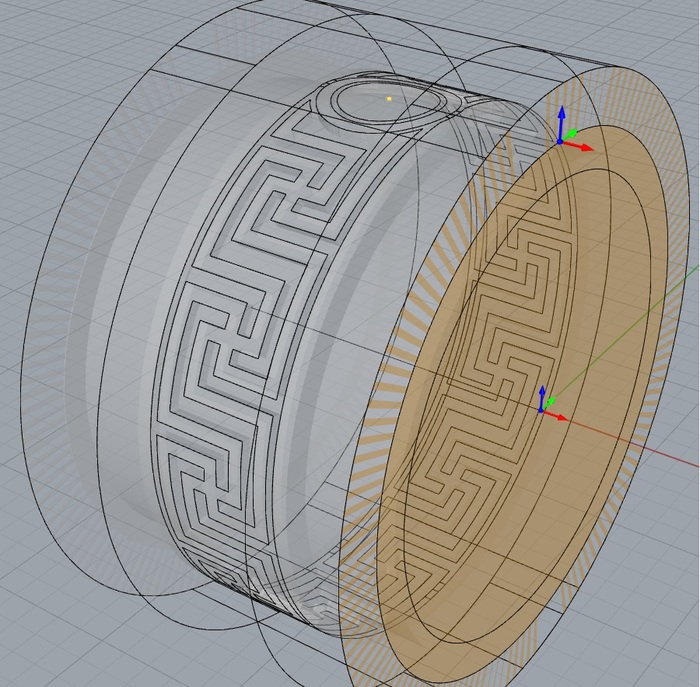

Затем пишется программа для вырезания изделия из воска. Учитываются высота изделия, глубина резки, сорт воска, размер фрезы и т. д.

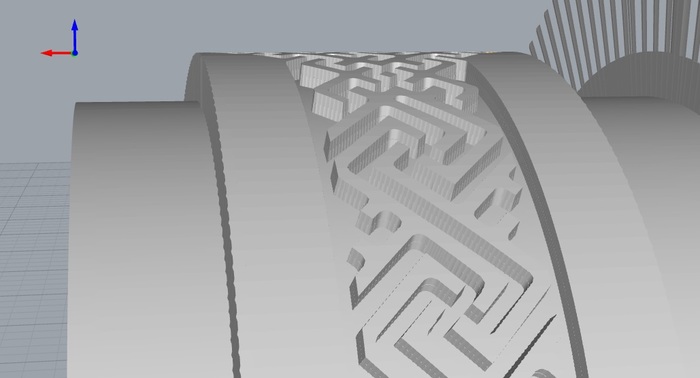

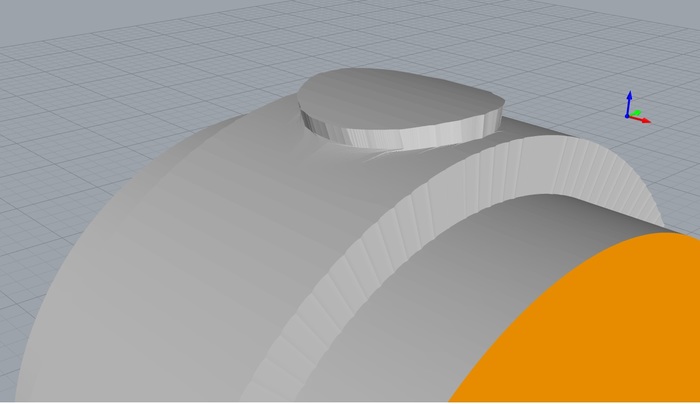

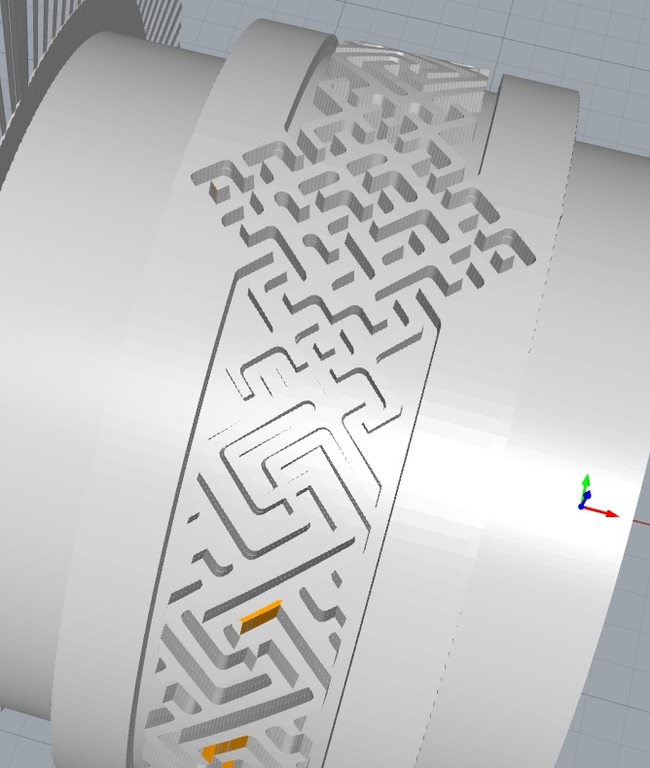

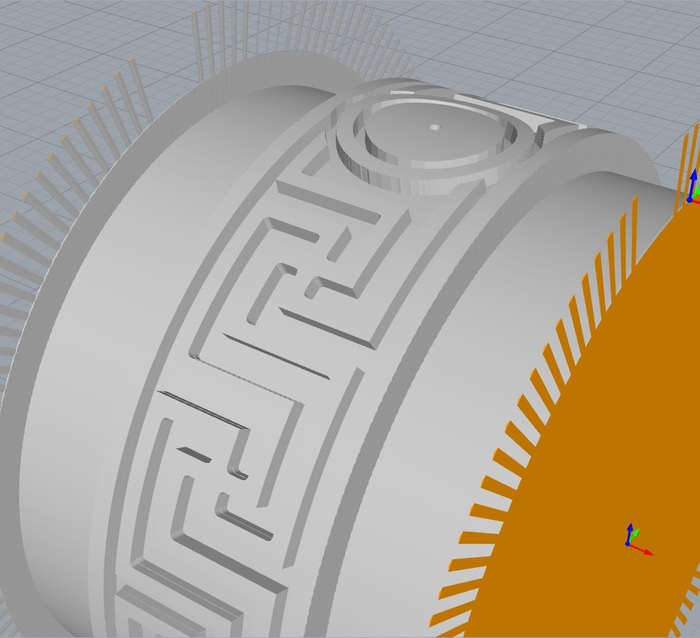

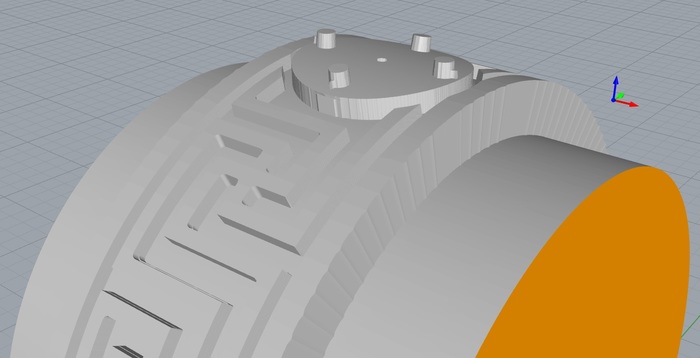

Сам процесс написания программы интересен мало, интересна симуляция резки:

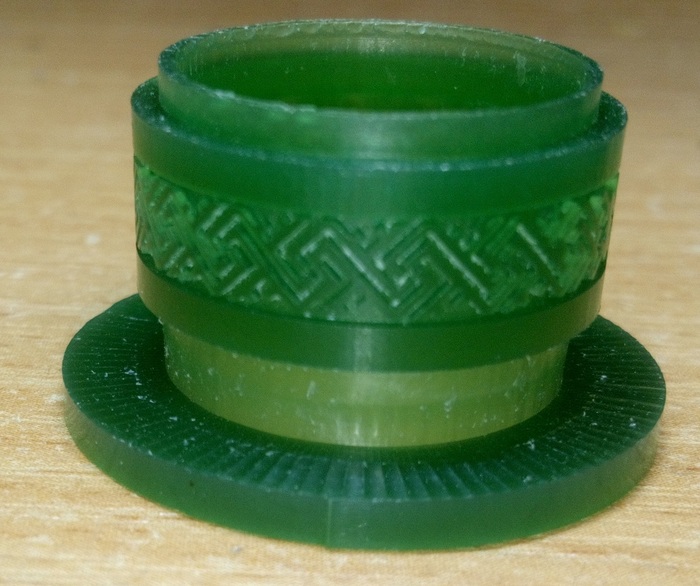

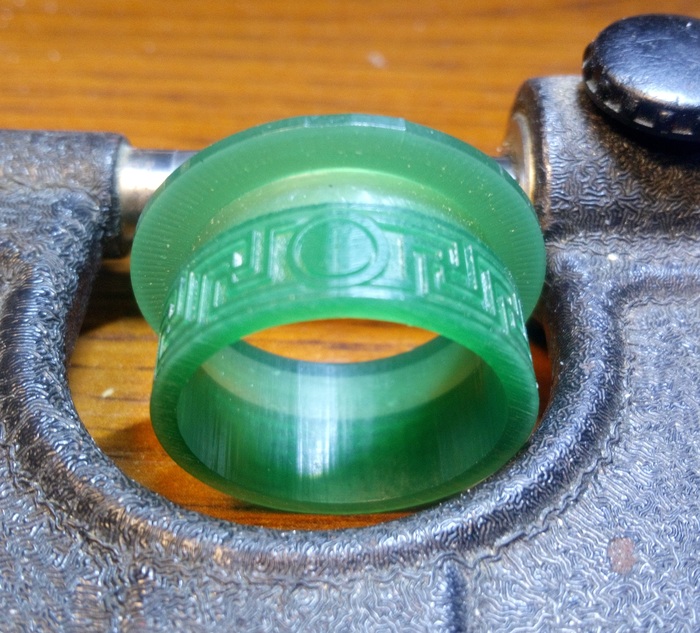

Далее создается пост-процессор, и после колдовства со шпинделем, высотой инструмента, машинным нулем, концевыми мерами длины и прочей светотенью, получаем на выходе вот такой результат:

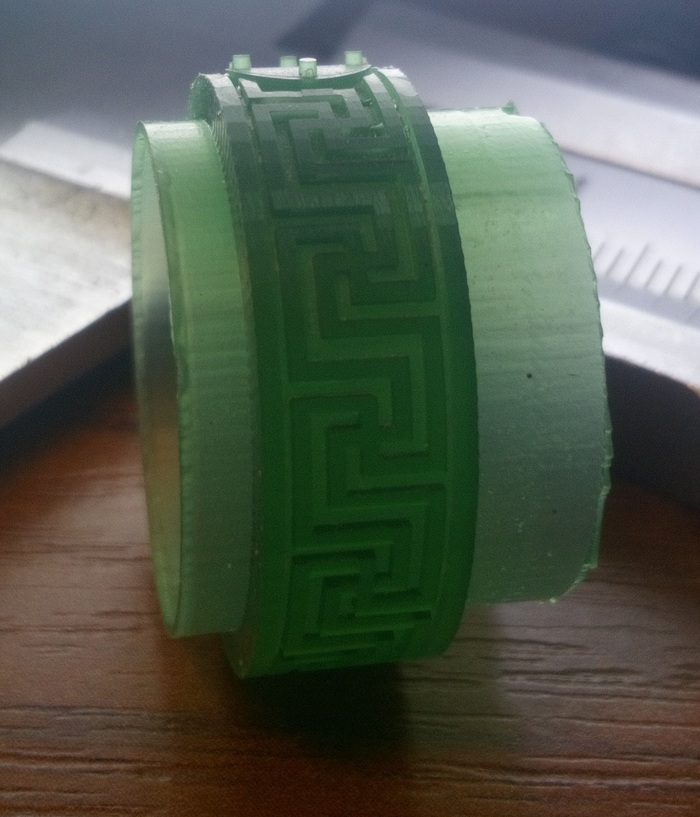

Называется эта штука восковка. Суть - будущее изделие со всеми подробностями, только не из металла, а из воска. Создается из специального модельного воска, который обладает высокой прочностью, гомогенной структурой, не имеет пузырьков и хорошо поддается механической обработке. Стружка в углах выбивается ультразвуком и переходим к следующему этапу - созданию формы для литья.

Фото именно этой формы уже не нашел, поэтому фото формы другого изделия для примера. По центральному каналу, который называется литник, будет подаваться расплавленный металл. В нашем случае серебро.

После литейки получаем (фото в процессе шлифовки):

Далее чернение, полировка и охапка дров и плов готов вуаля:

Если понравится, сделаю еще посты про то, как делаю разные уникальные изделия.
