Залитый ноутбук
Доброго времени суток. Обратился ко мне подписчик с просьбой отремонтировать ноутбук после залития. Прислал его из другого города.
Msi gf63 на i5-9300h и GTX1050ti. В своё время продавался как игровой, но и на сегодняшний день отлично справляется со своими задачами.

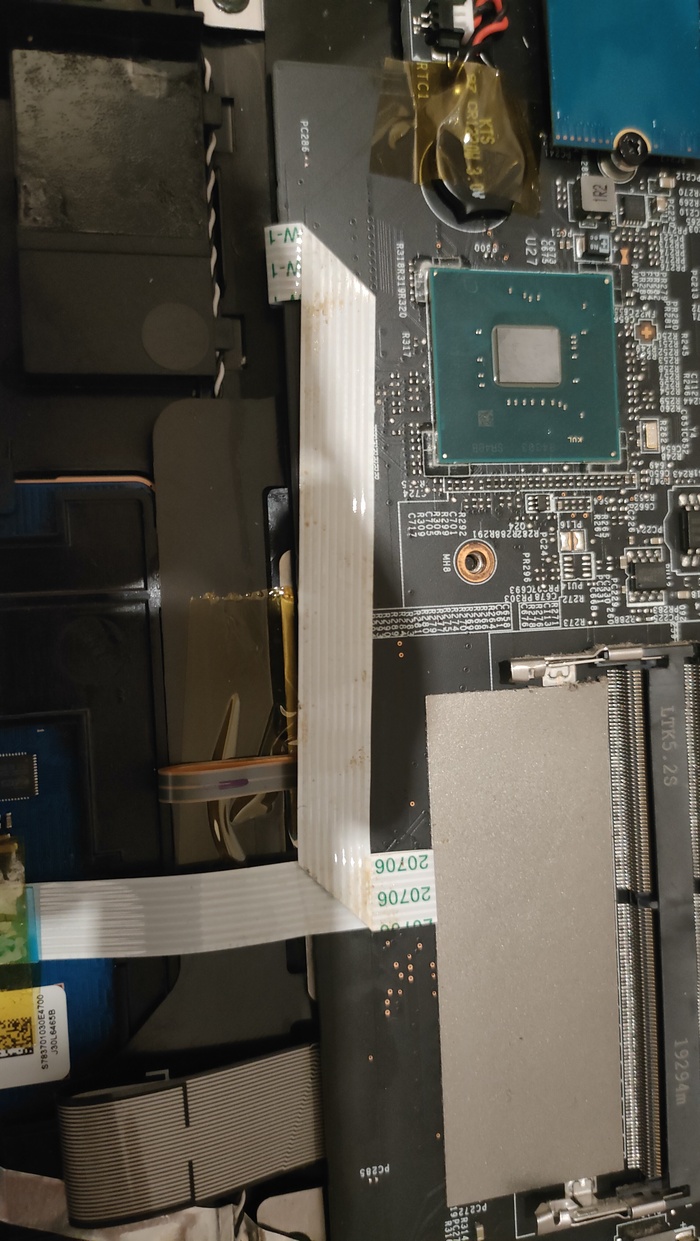

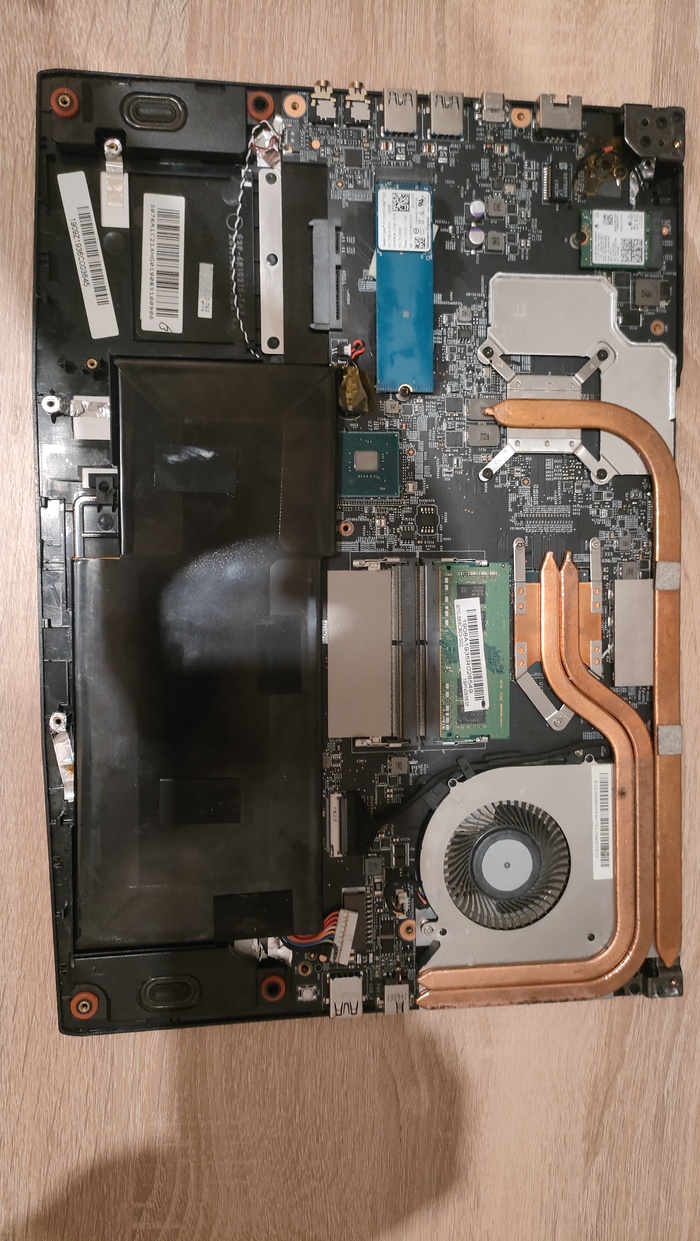

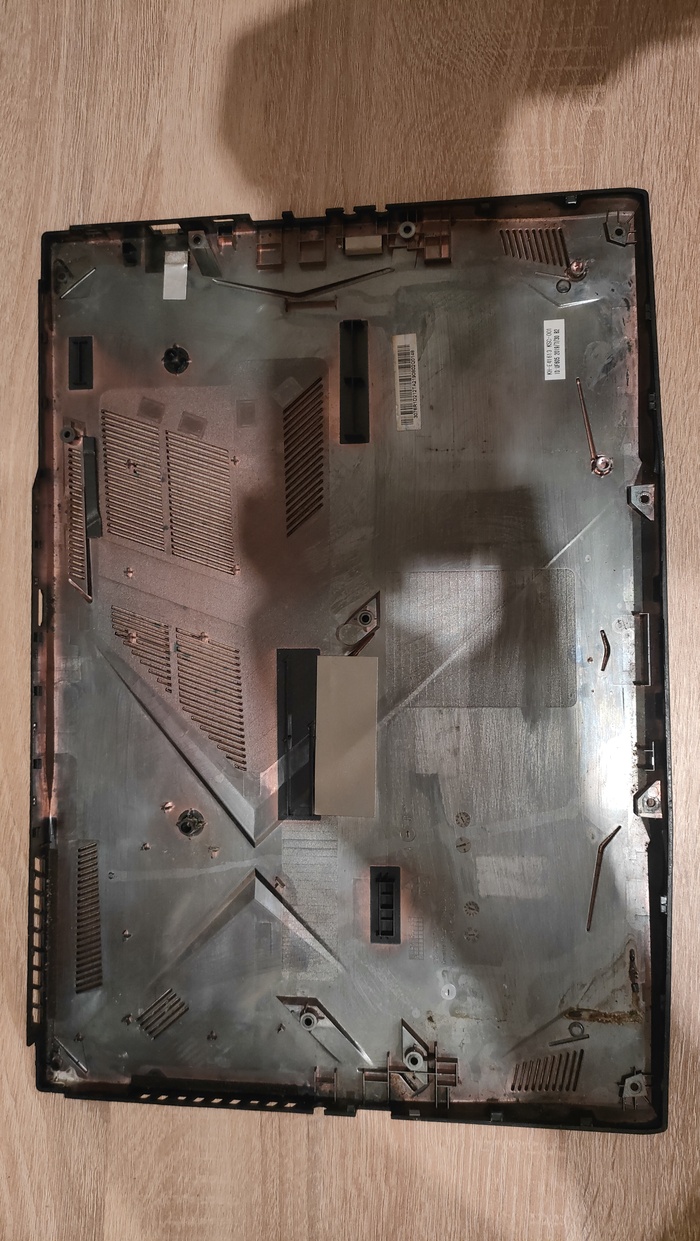

При начальном осмотре внешних следов залития не видно, но выдает себя клавиатура с залипанием клавиш и похрустованием при не большом воздействии на нее. Разбираю ноутбук и видим следы попадания жидкости, на "поддон",smd элементы и окисления, после воздействия жидкости.

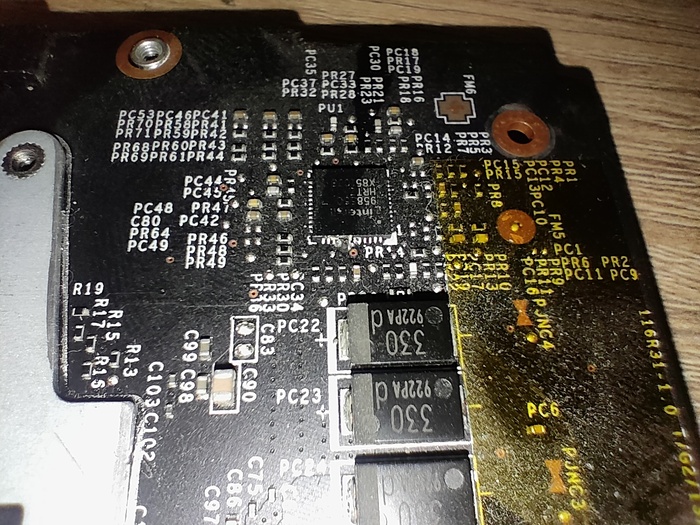

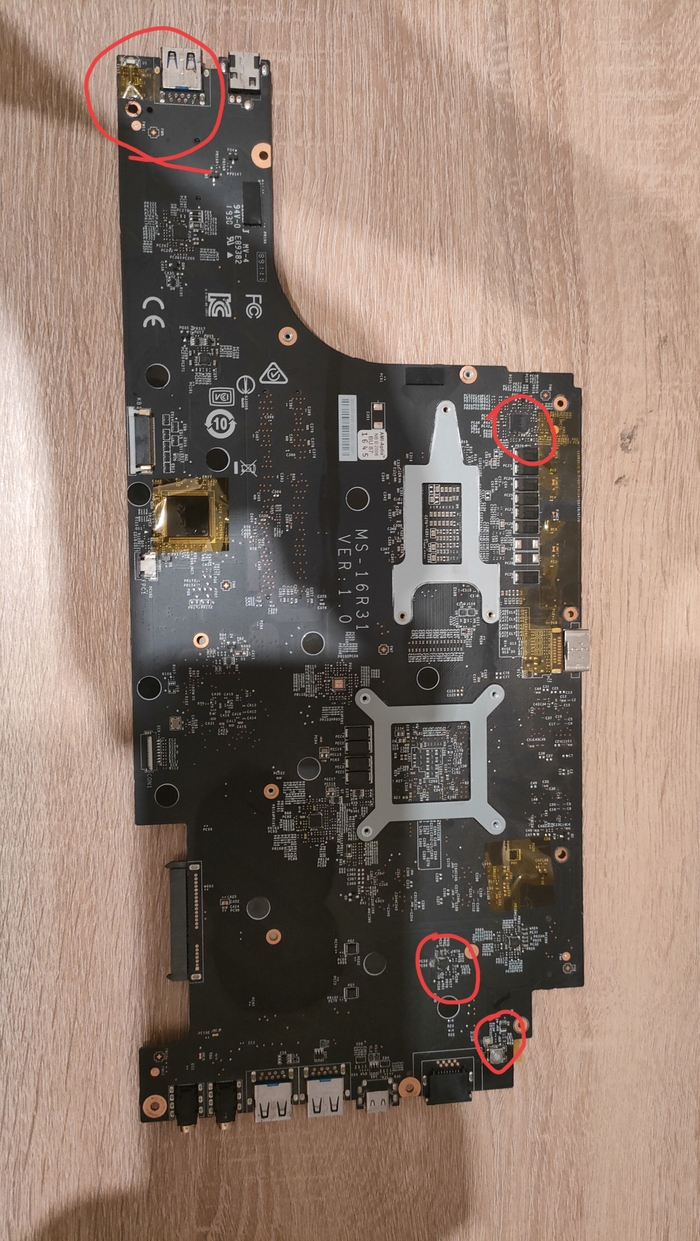

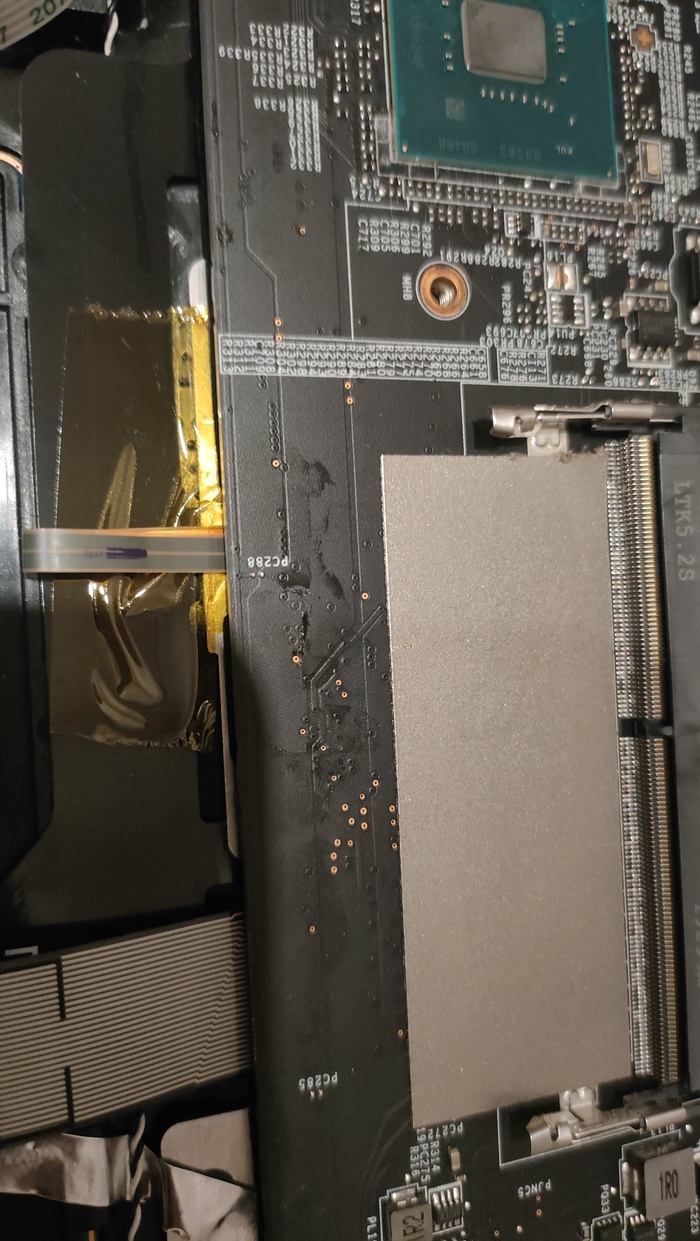

Места где больше всего досталось аппарату

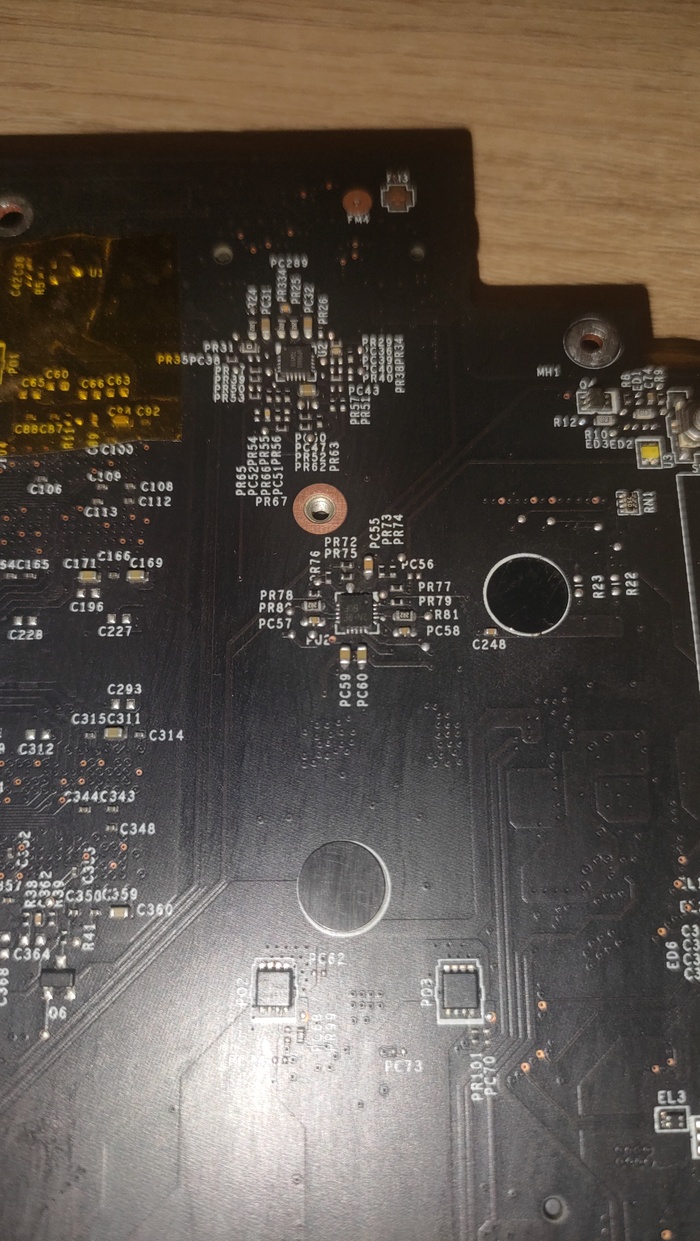

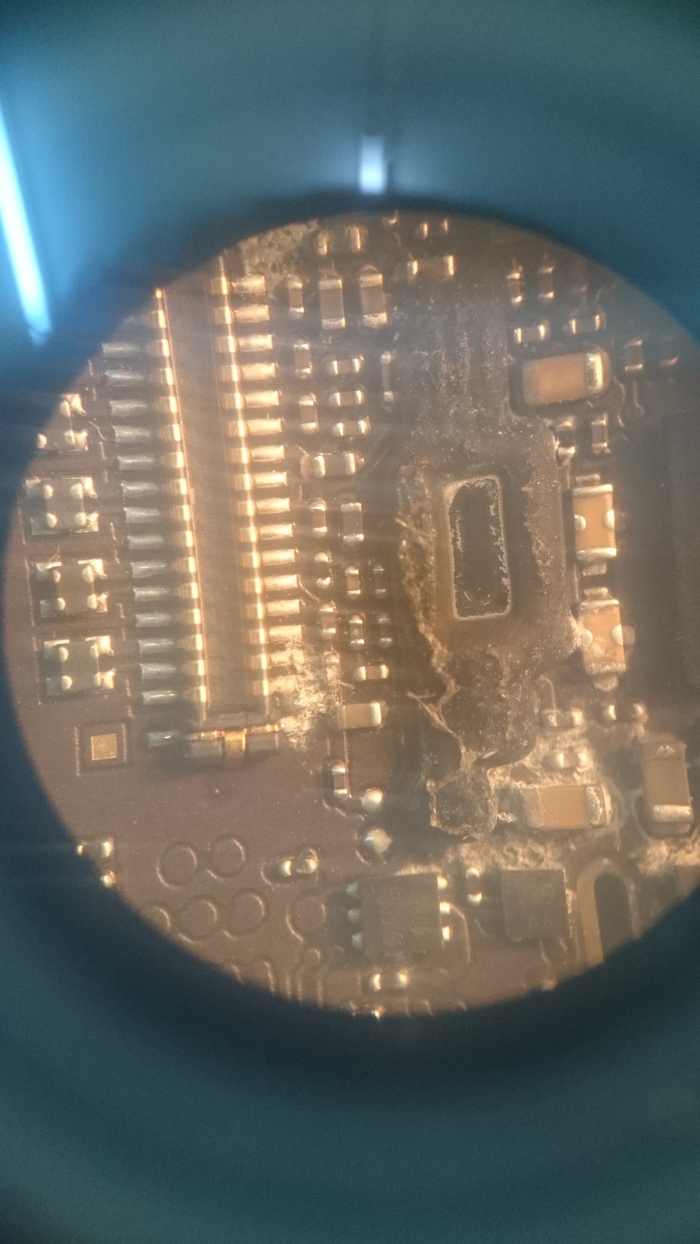

Ну и по крупнее где побывала жидкость.

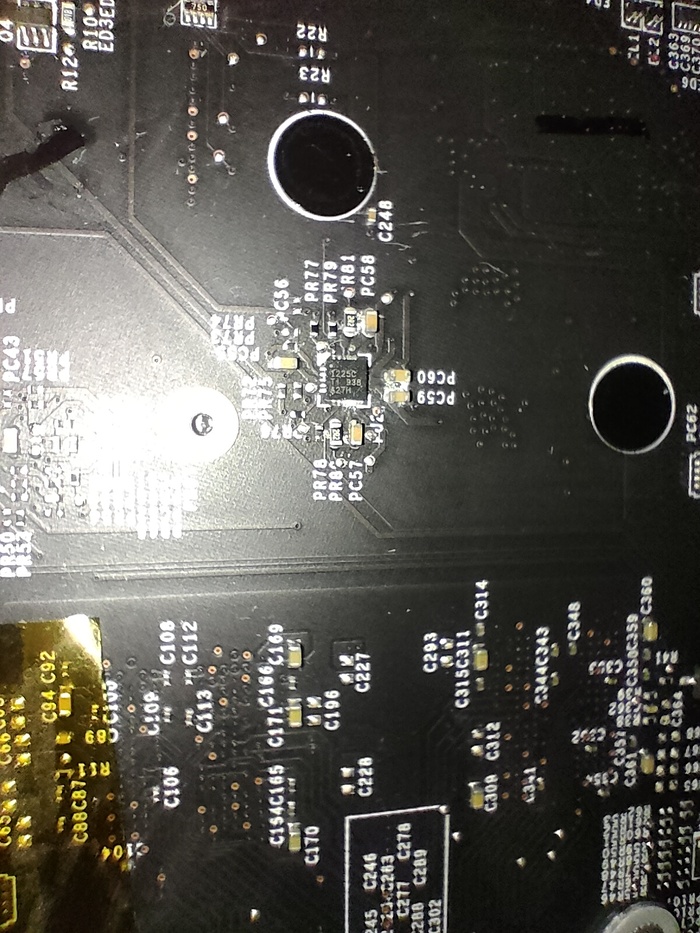

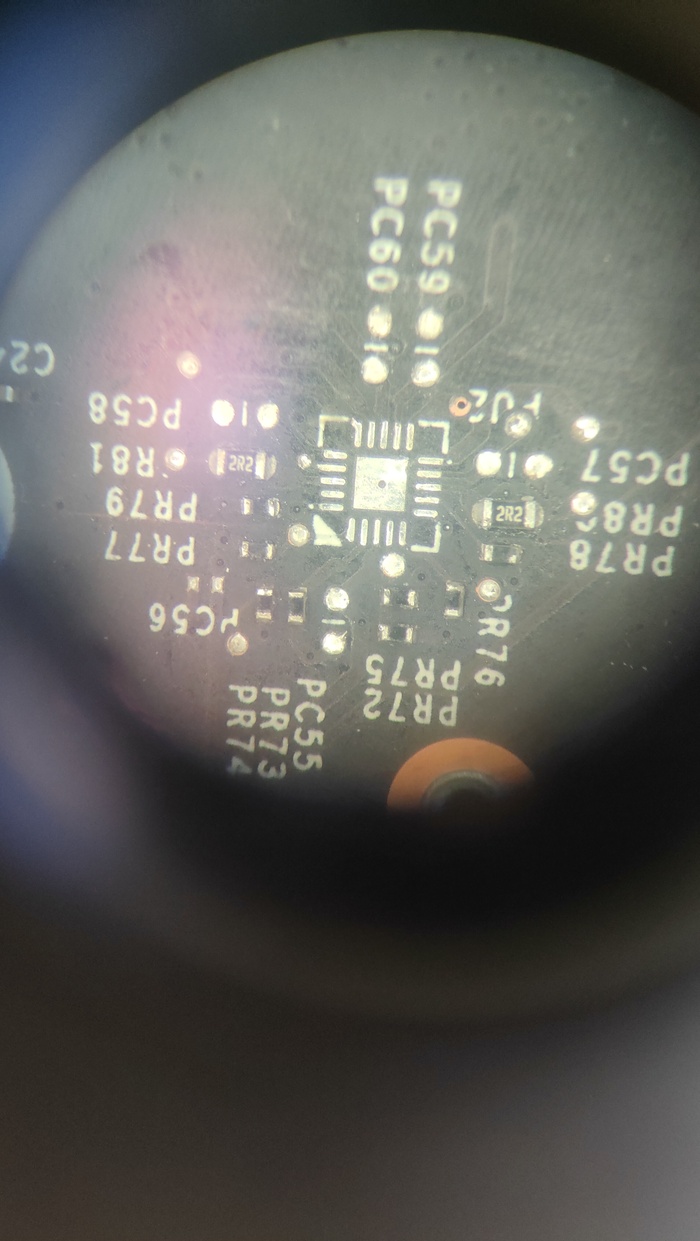

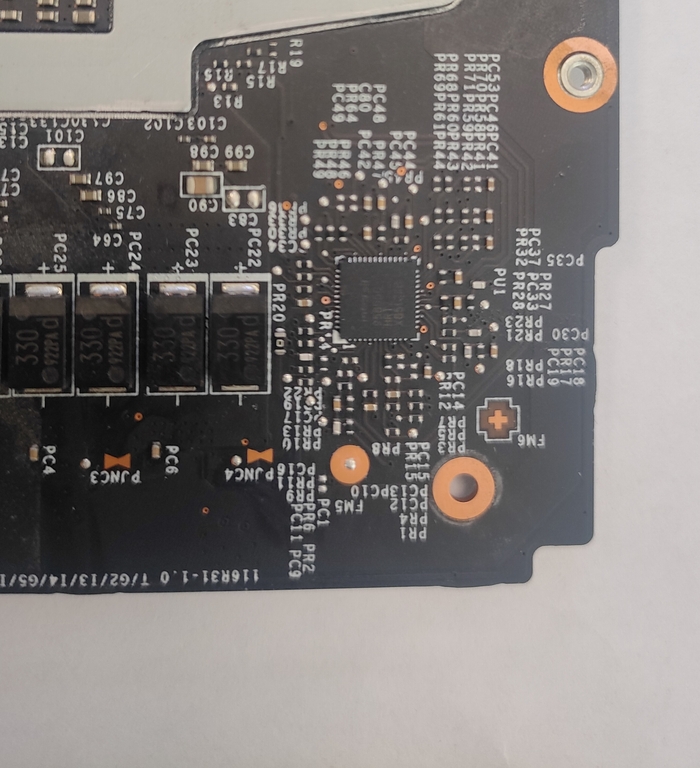

Сильнее всего досталось шим TPS51225C, повреждена ее обвязка. Снимаю микросхемы, поврежденные элементы. Удаляю окисления.

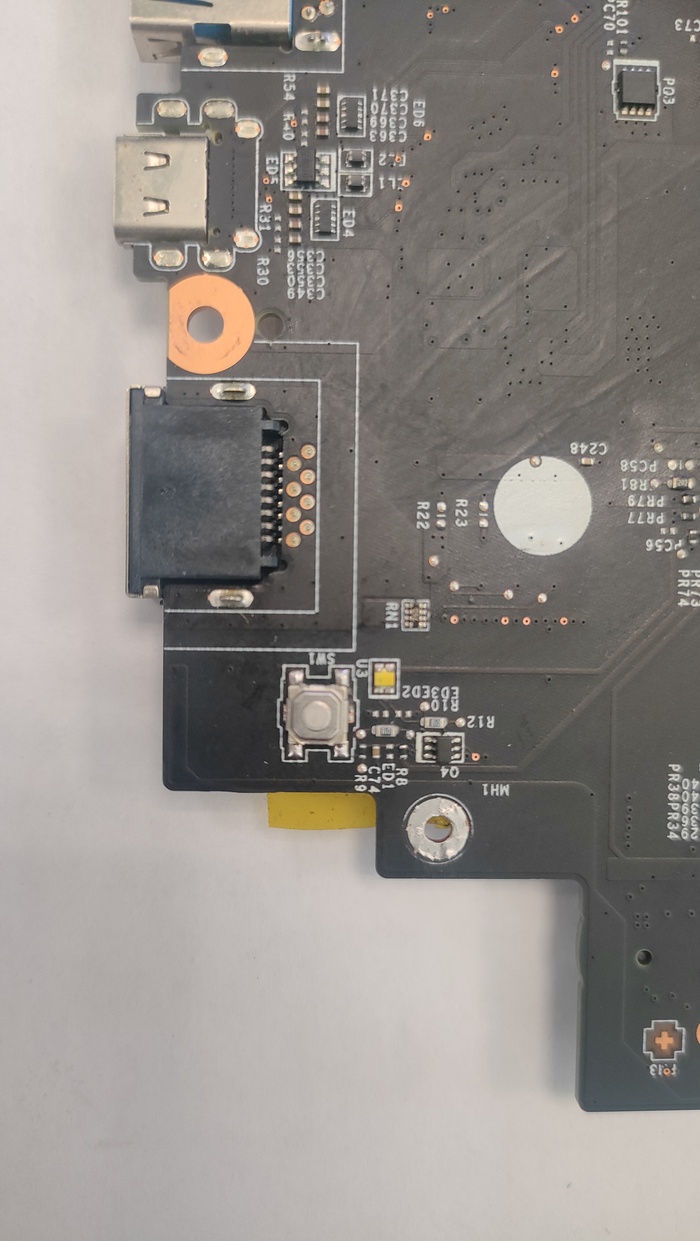

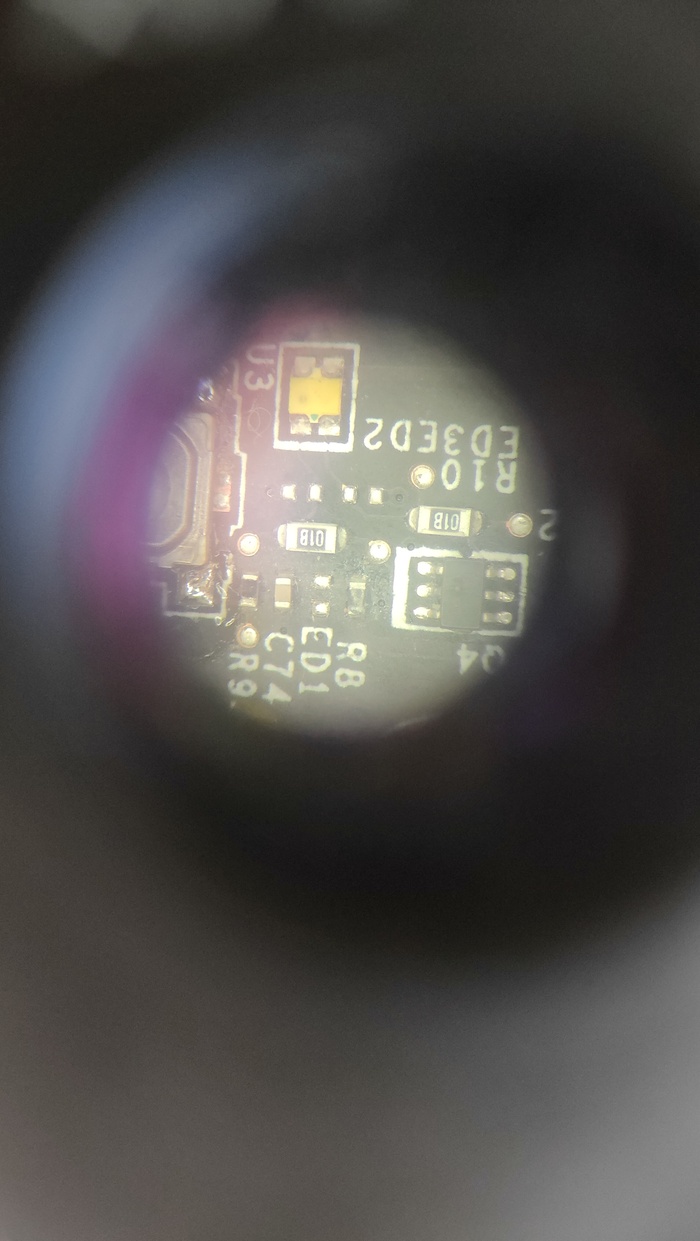

Проверяю все линии питаний, чтобы не было занженных сопротивлений. Меняю шим дежурного напряжения, т.к между выводами 8 и 9 сопротивление стало 50 Ом, вместо килоомов. Заменил на аналог RT8249C, такие были в наличии. Также заменил подгнивший резистор около кнопки включения.

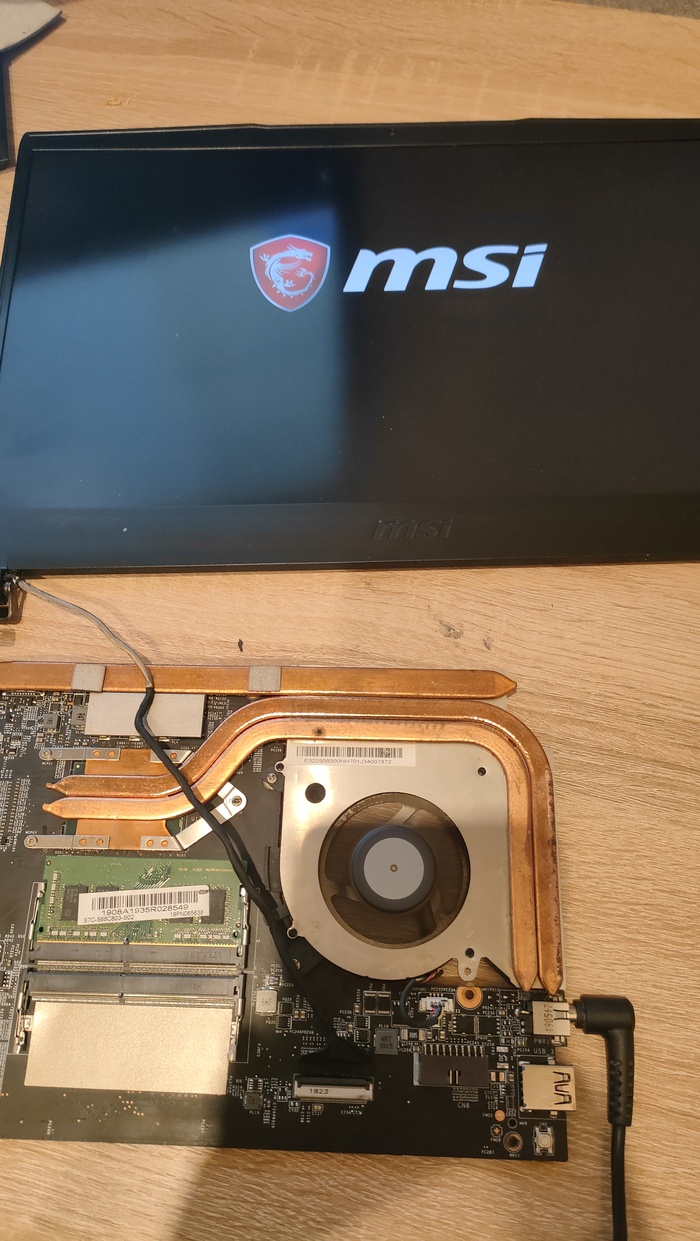

После всех манипуляций ноутбук ожил и дал картинку

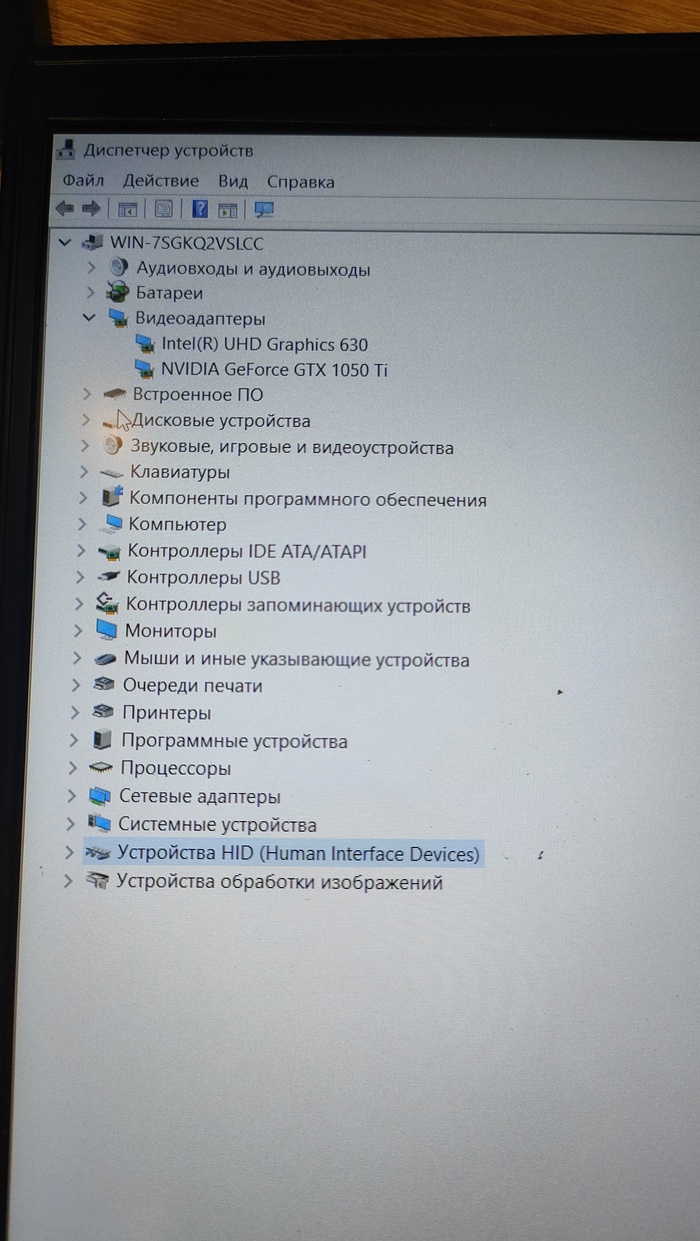

Проверяю чтоб в диспетчере устройств не было ошибок после восстановления
Ошибок нет, видео карта видится.

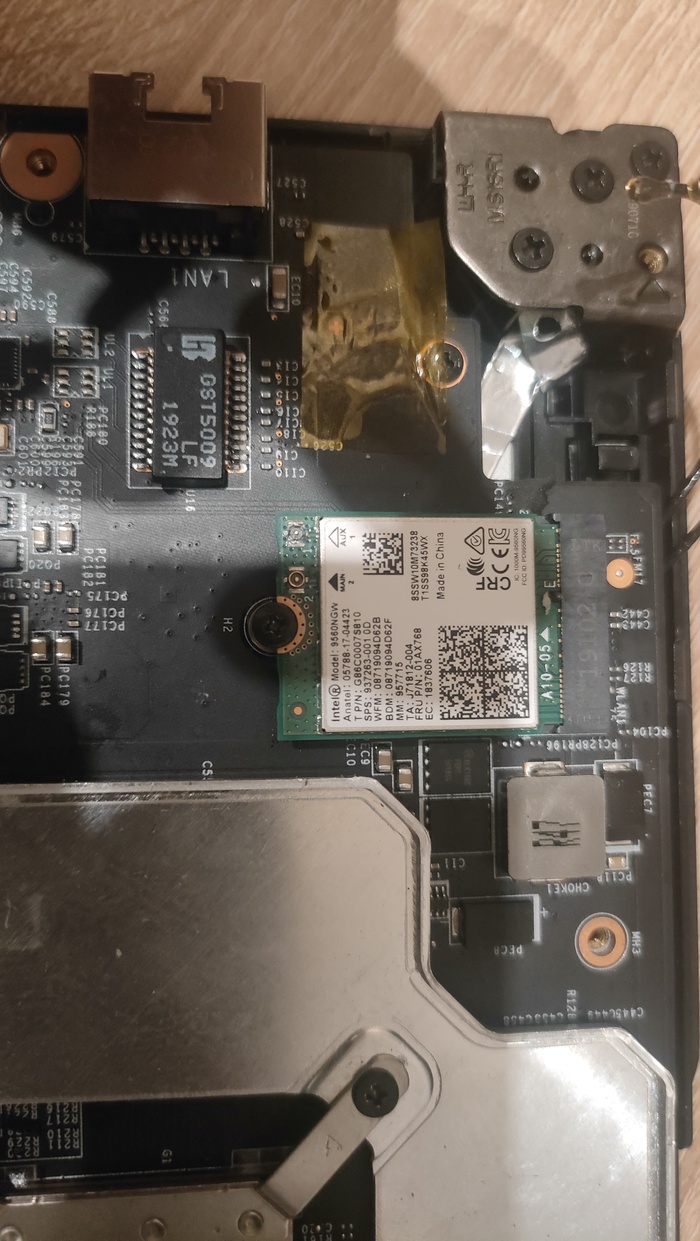

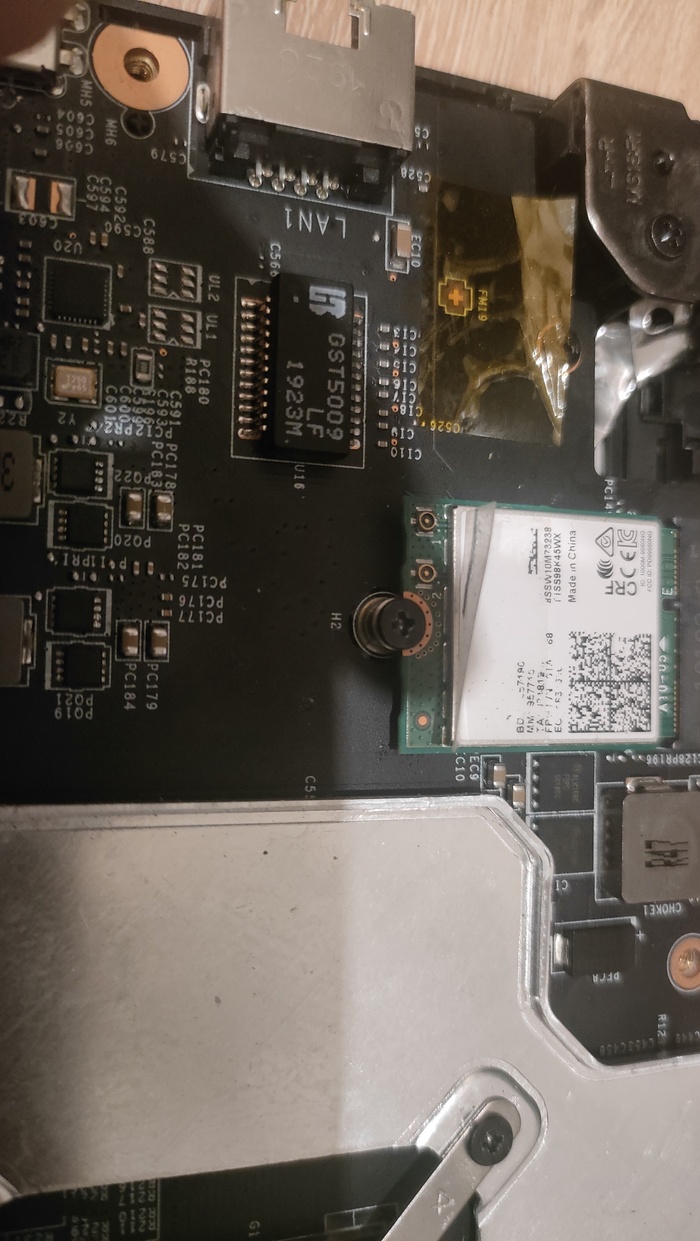

Также был сломан коннектор на модуле Wi-Fi, его заменил с донора.
Было:
Стало:
При отмывке флюса стерлась часть букв с модуля и поставил защитную наклейку, что антенны не касались ни чего.
Была промыта клавиатура, чтоб кнопки не залипали.

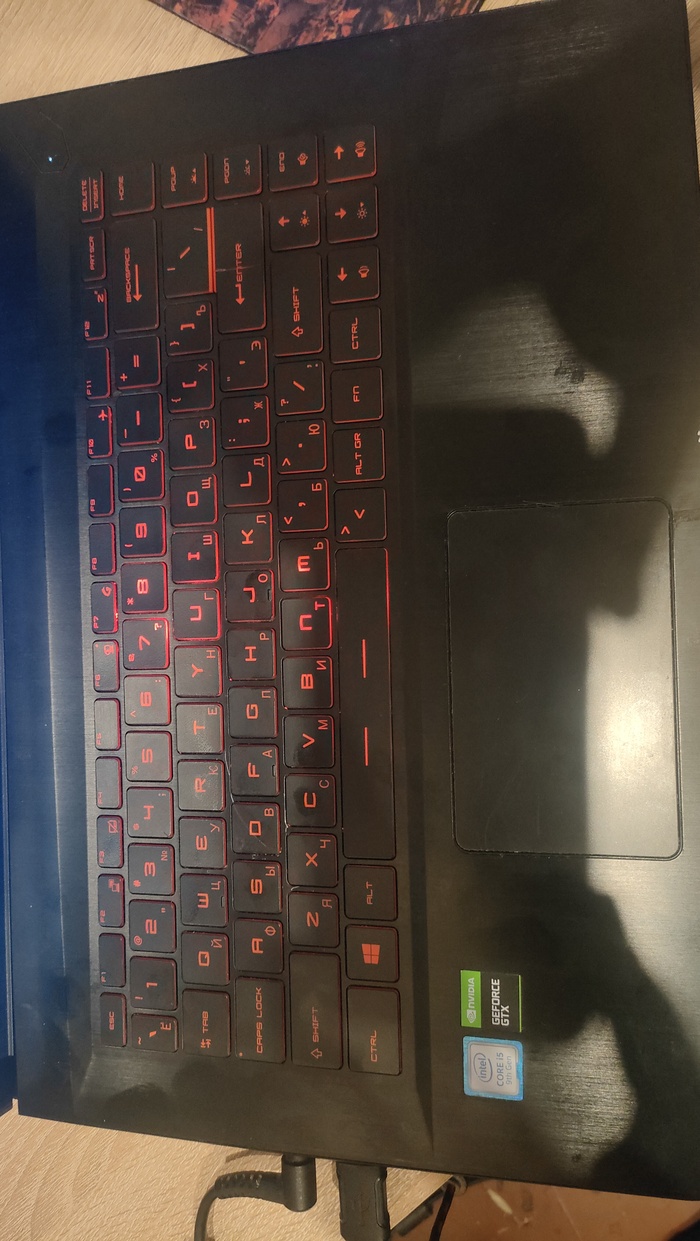

Теперь можно собрать и проверять работоспособность всего остального. При нагрузке куллер издает посторонние звуки и не горит часть подсветки клавиатуры.
Хозяином ноутбука было принято решение не менять клавиатуру и кулер.

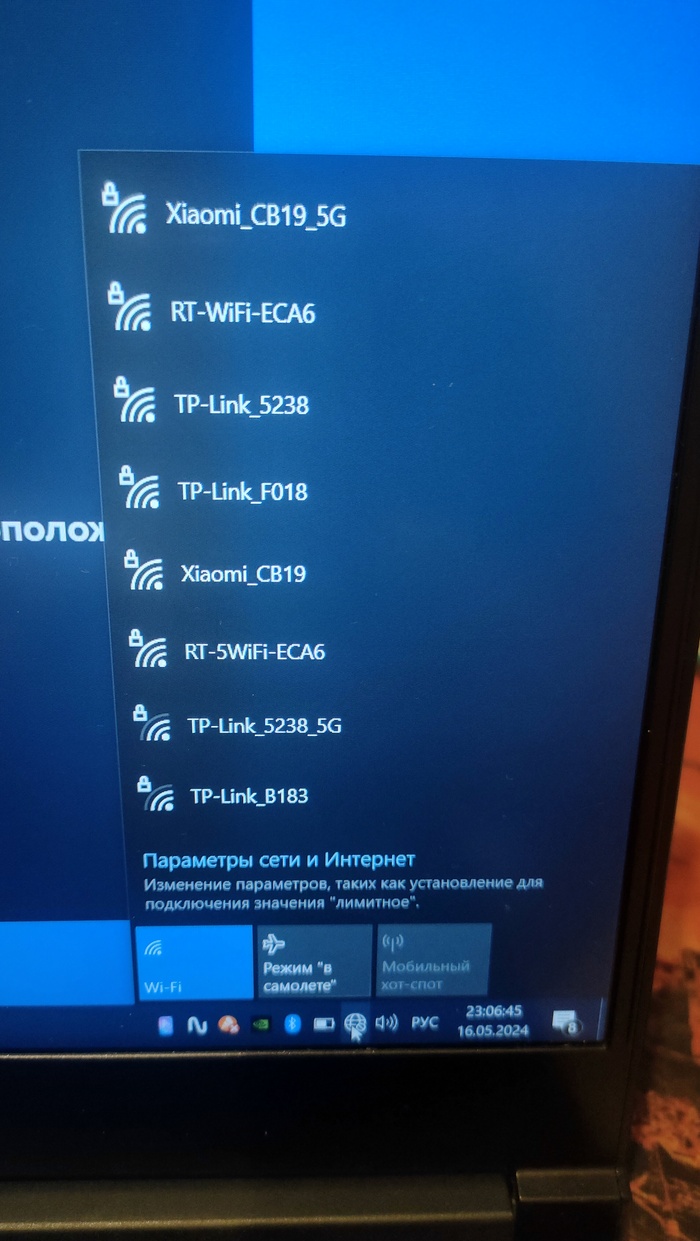

Также проверяю работу W-Fi:
Сигнал отличный , видит 5g сети и обычные.

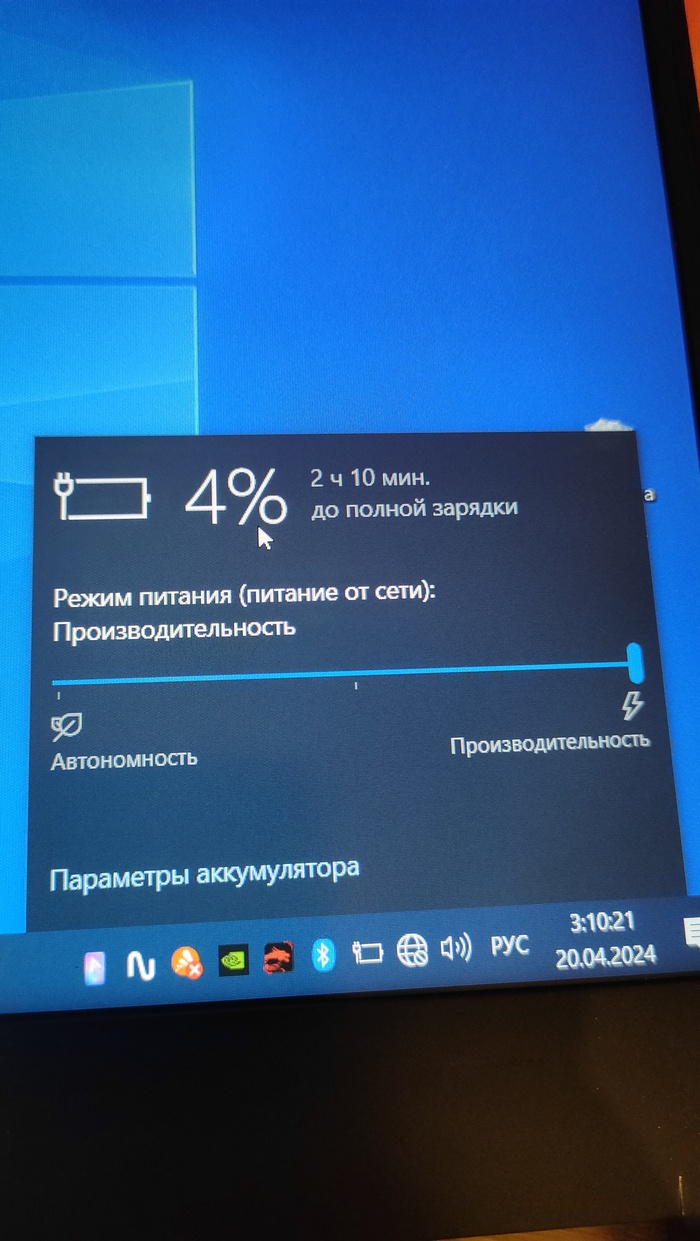

Также необходимо убедиться, что ноутбук видит и заряжает аккумулятор.
После ноутбук отправился обратно хозяину. Для дальнейшего пользования.
