evg707

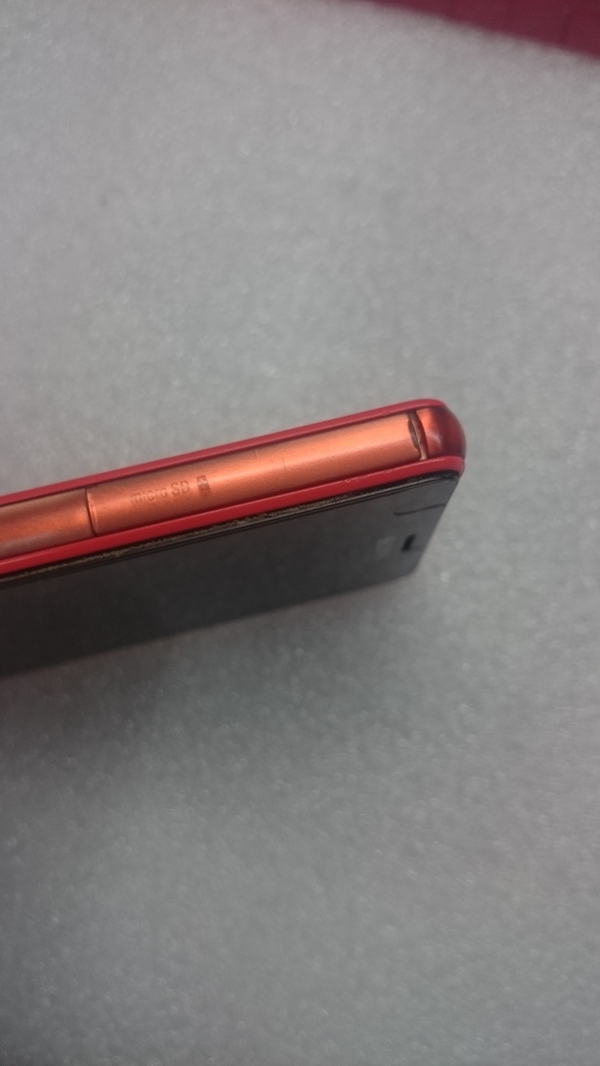

Он у них отклеивается постоянно именно на этой модели по чему не знаю. Может экономили при производстве. Выгладит примерно так

И при этом начинает глючить датчик приближения. Т.е после разговора не возможно положить трубку. Экран не загорается. Будем исправлять, заново переклеим.

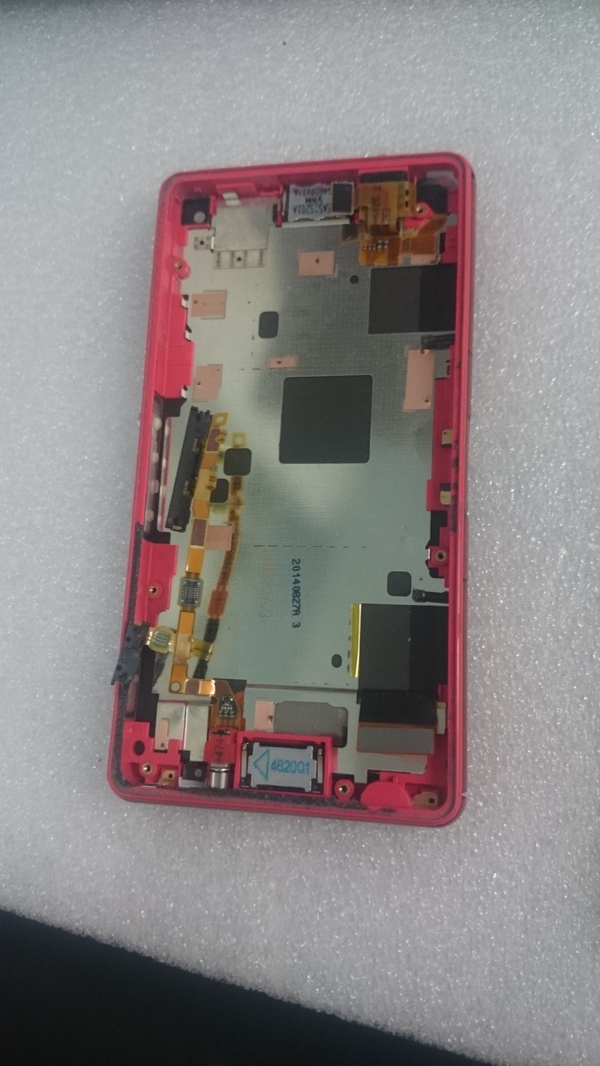

Потрашк@ как все любят))

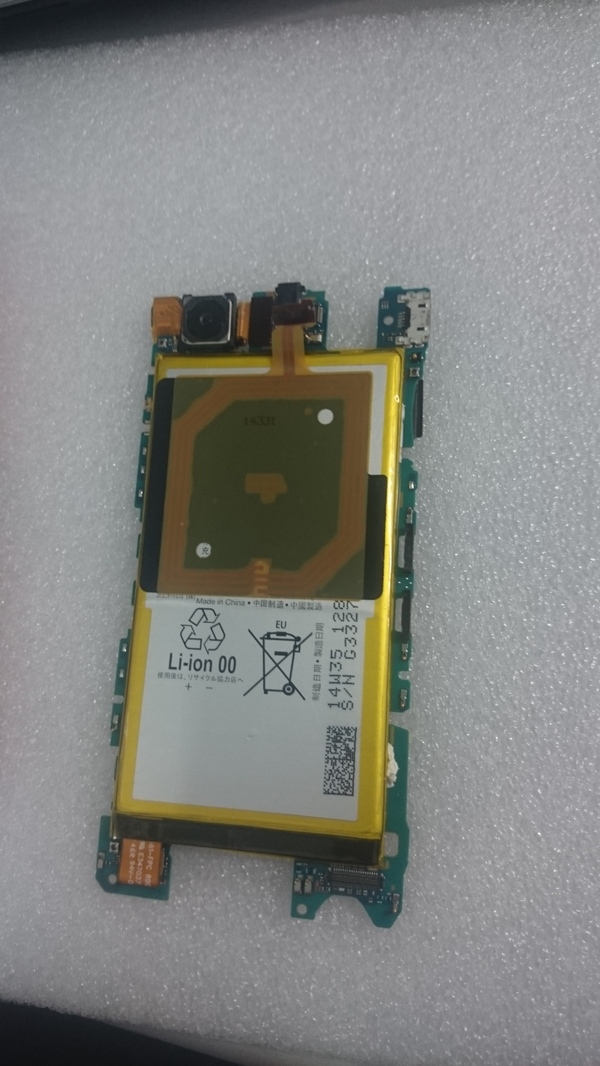

Плата вынимается целиком и разъем дисплея близко к батарее сделан , что не очень удобно но все же

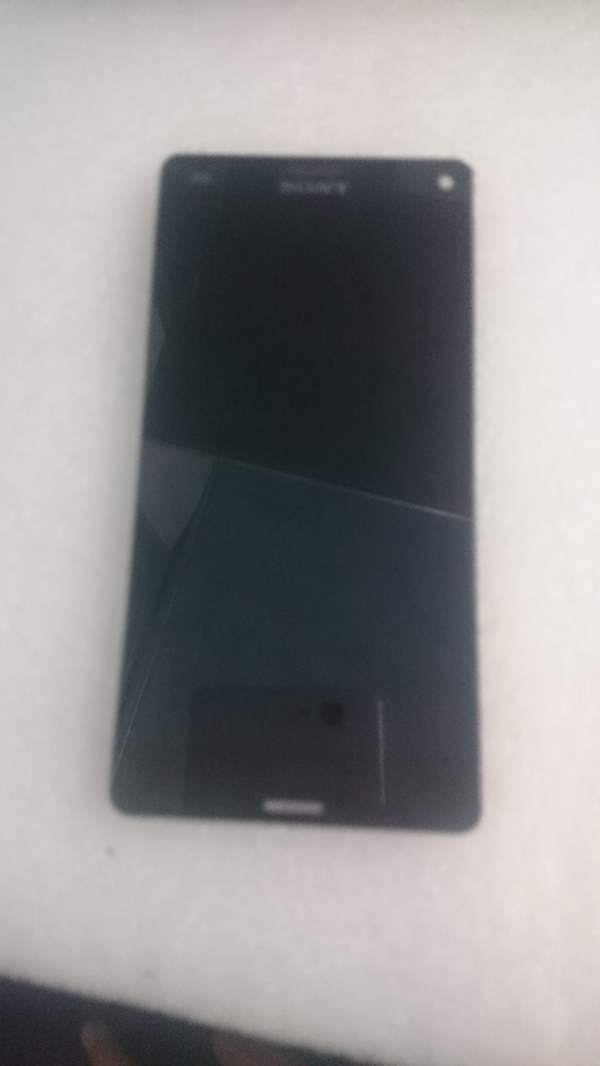

Сонька перебрана. все заработало отлично . Знакомый остался доволен. Вот Собранный не успел сфоткать он подгонял уже.

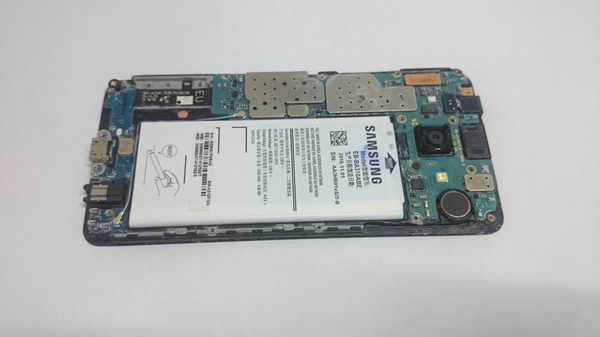

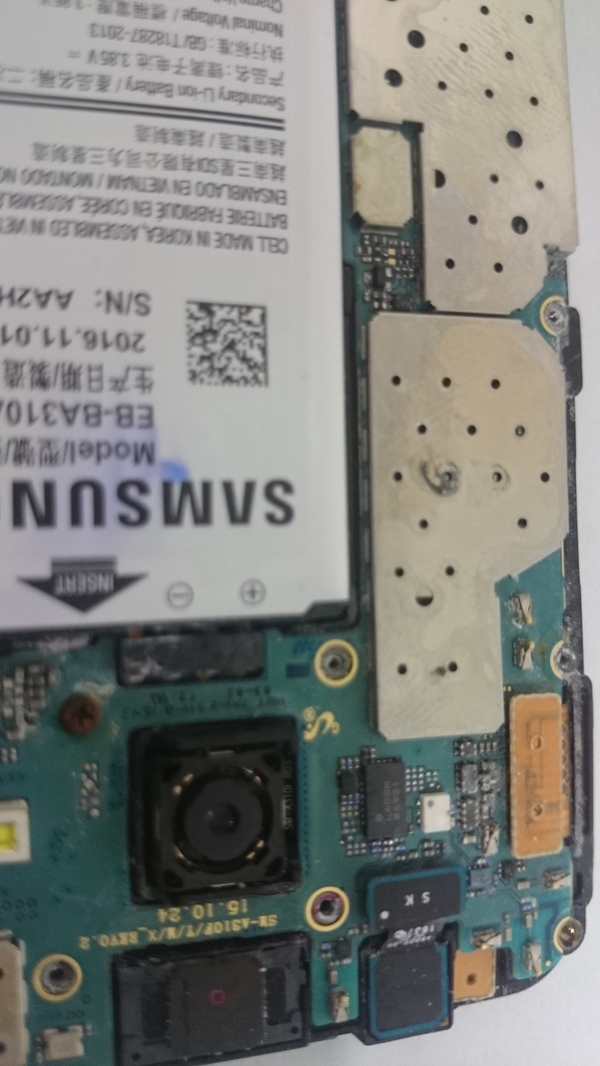

Еще принесли самсунга а3 2016. Со слов владельца: был на море и искупался с ним((( После чего он его отключил и прочитав в интернете,  что соленая вода вредна для телефона и надо промыть его обычной водой , после этого положить в рис. Когда мне рассказали я долго смеялся))) Вот что с ним стало:

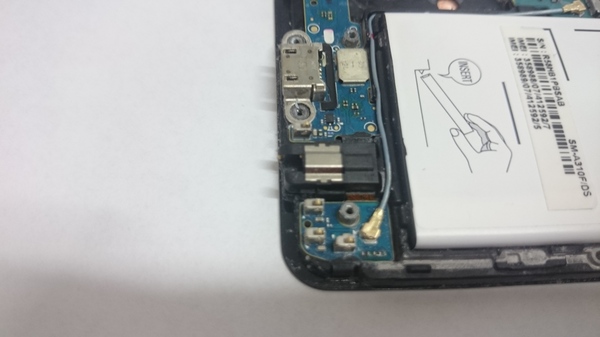

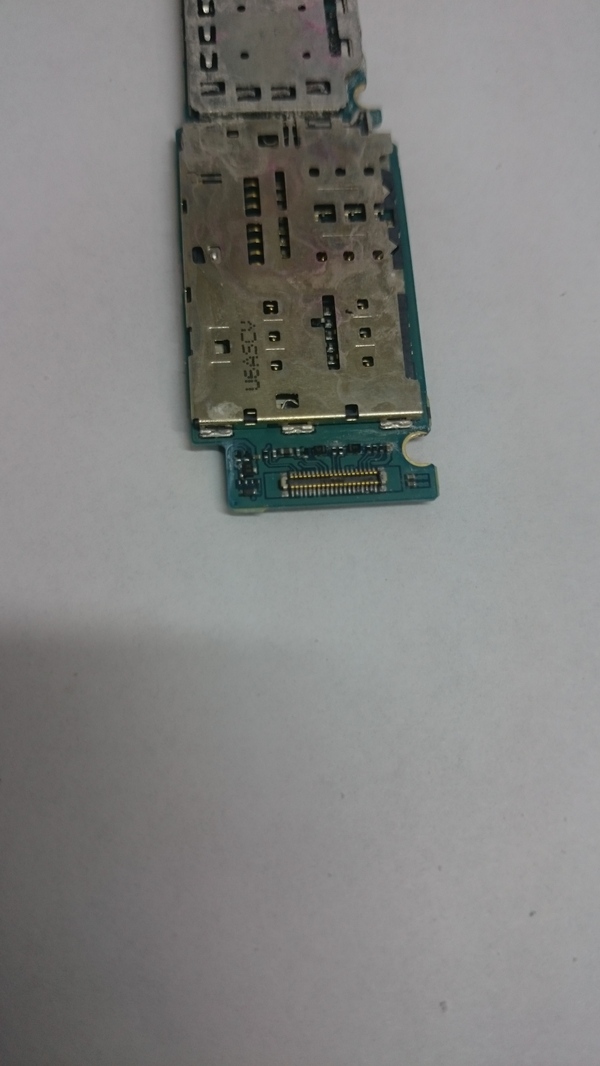

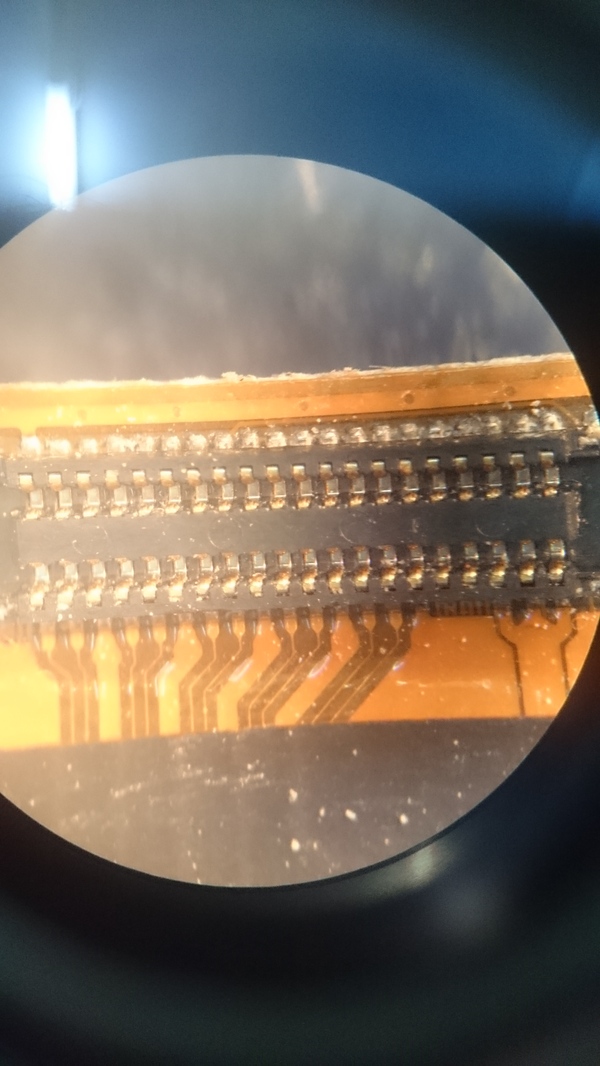

Плату немножко восстановил. Начал реагироть на сенсор и полосы по дисплею у него. Долго он не проработает после такого вода попала везде(( Делать его конечно отказались

Фоткал на z1 compact (что то  не очень у него камера)

Его блок питания

Его и проверяем первым. Оказалось что напряжение скачет от 6 до 13 вольт. Значит в нем дело. Разбираем и находим вздутые конденсаторы на выходе 3 штуки 16в на 1000 мкФ

Соответственно меняем их. Таких же не было поставил чуть больше 16 на 2200. И проходят по дольше чем эти. в результате получаем что напряжение стабилизировалось и телевизор включился и отлично заработал. Обвел кондеры которые заменил.

На фото Потр@шков уже замененные конденсаторы.

Ну и результат. Все шуршит.

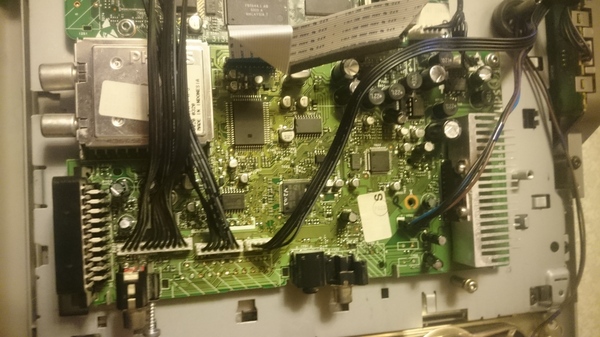

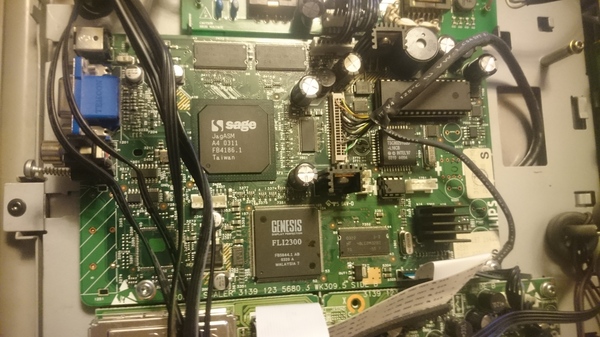

Что ж разберем посмотрим. Вот его начинка (потрАшка)

При первичном осмотре было выявлено, что в колодке идущей на лампу подсветки пригорели контакты. (фото не делал т.к забыл). Для проверки отрезал колодку и спаял, по феншую замотал синей изолентой:

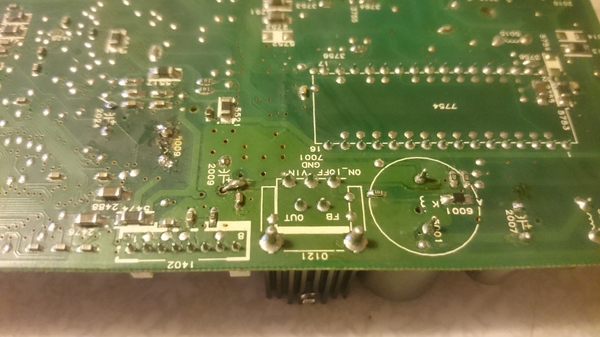

Но подсветки так и не было. Начал прозванивать плату на наличие напряжений, а их нет кроме 12В. После поднял плату питания и заметил, что меняли или хотели поменять кондер

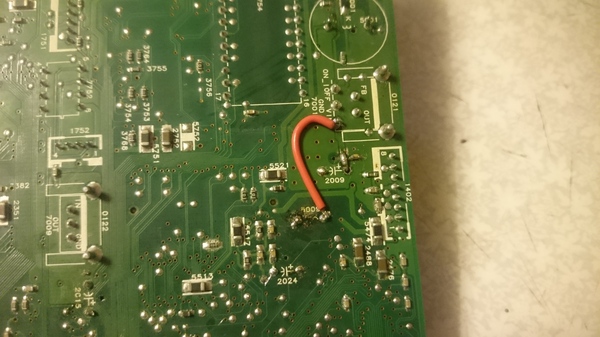

При этом вырвали дорогу и пытались ее восстановить, но он у них не заработал. Поискал в даташите куда этот кондер идет. Нашел что он на питание м/с включения. Что же ставим мычку (куда ж без них))).

Я взял с катушки , которая идет в паре с этим конденсатором на питание м/с.  После проверил другие места может еже где налазили. Но все было хорошо и произвел включение и телевизор заработал. К сожалению фото рабочего телевизора не сделал. Было не до этого. А потом забылось. Но он работает))

Простите за ошибки)) Не писатель.И качество Фото все снимал на телефон.

P.S баян выдал дичь с травой)

Любителям начинки посвящается

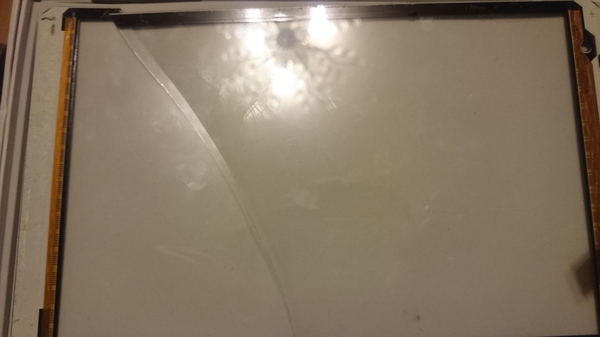

Остатки клея удалил аккуратно зубочисткой. Все обезжирил и приклеил на 2-х строений скотч для тачей. Вот сам тач

За качество фото извините снимал на z1 compact. И простите за ошибки)))

Ну и номер тача fpca-96a01-v01

Самая большая проблема была найти его. Нашёл в Китае но им я не очень доверяю. И особенно нашей почте России. Попался мне магазин один у нас где он оказался в наличии. У них же и подкинул его. Все ок поехал его собирать.

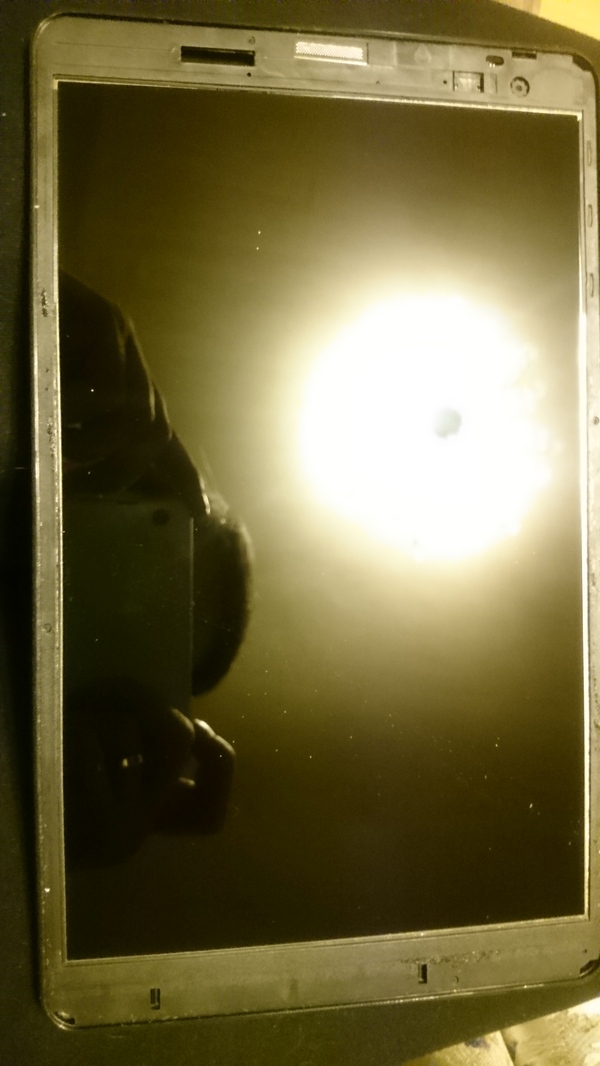

Ну и готовый планшет
