Светодиодная фитолампа своими руками 100Вт

В прошлом посте про гидропонику поднимался вопрос освещения, хочу немного осветить эту тему, постараюсь рассказать максимально доступно. Сразу скажу, я не супер спец, просто делюсь своим опытом.

Зачем светить, есть же окно?

Растению нужен свет, много света, в идеале 18 часов (зависит от фазы роста и типа культуры). Если от окна света мало или окна нет, например в гроубоксе, то нужна досветка. Если хотите больше деталей, то рекомендую прочитать эту статью: http://minifermer.ru/page_45.html

Типы ламп: лично я занимался люминисцентными и светодиодными лампами, поэтому буду рассказывать про них.

Люминисцентные лампы

из плюсов: простота установки, много где можно купить.

минусы: недостаточно света, растения начинают "вытягиваться", стоит каждая 450+руб, слабый спектр, недолговечны (у меня 3 испортилось за пол года) Osram Fluora. Пришлось городить такие вот сборки:

Светодиодная фитолампа своими руками 100Вт Фитолампа, Своими руками, Светодиоды, 100вт, Led, Радиатор, Гроубокс, Grow Light, Видео, Длиннопост

ДНаТ, ДРиЗ и им подобные (металлогалогенные и натриевые лампы) мне не подходят, так как занимают много места и сильно греются. При использовании таких ламп необходимо докупать култьюб(стеклянный цилиндр, через который продувается охлаждающий лампу воздух), плюс они очень много "кушают" электричества. Фото не моё:

Светодиодная фитолампа своими руками 100Вт Фитолампа, Своими руками, Светодиоды, 100вт, Led, Радиатор, Гроубокс, Grow Light, Видео, Длиннопост

Светодиоды:

На текущий момент, по моему мнению, самое высокое сочетание потребляемой мощности и светового потока. Из минусов, это высокая цена на готовые лампы, но абсолютно без проблем можно собрать самому имея минимальные навыки и время. Расскажу подробнее на примере 100Вт лампы на Full Spectrum светодиодах (подходят для всех циклов жизни растения)

Что нам потребуется:

1. Радиатор! Очень важно, чтобы светодиоды не перегревались. Я брал размером 150*70*20мм, модель HS 151-150, на начало 2016г стоят 160руб. По опыту не рекомендую на него ставить более трех светодиодов.(3,3В при 0,6А).

Светодиодная фитолампа своими руками 100Вт Фитолампа, Своими руками, Светодиоды, 100вт, Led, Радиатор, Гроубокс, Grow Light, Видео, Длиннопост

2. Светодиоды. Тут есть много вариантов... Для растений, в основном, нужен красный и синий спектры. Я использовал светодиоды в которых совмещен "цвет", они универсальны и подойдут для любого цикла жизни растений - Full Spectrum LED. Чтобы было проще с монтажом рекомендую брать сразу несколько штук на платформе. Платформа с 5 светодиодами, стоит 500руб:

Светодиодная фитолампа своими руками 100Вт Фитолампа, Своими руками, Светодиоды, 100вт, Led, Радиатор, Гроубокс, Grow Light, Видео, Длиннопост

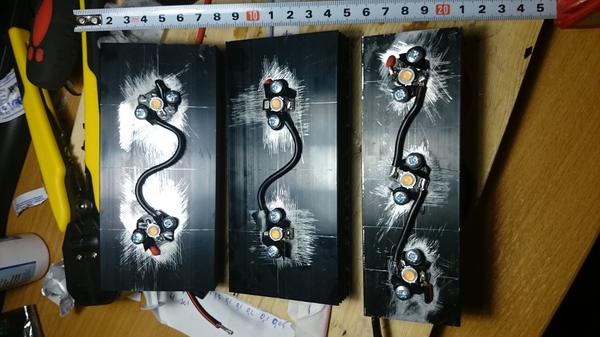

и размещаем её на радиаторе:

Светодиодная фитолампа своими руками 100Вт Фитолампа, Своими руками, Светодиоды, 100вт, Led, Радиатор, Гроубокс, Grow Light, Видео, Длиннопост

В итоге у нас получается модульная система, и мы можем задавать любой удобный размер.


3. Драйвер (блок питания). У светодиодов есть различные характеристики. Конкретно у моих падение напряжения - 3,3Вольт при токе 600милиАмпер. Соответственно Вам нужен драйвер со стабилизацией по току на 600мА. Соответственно, напряжение зависит от количества светодиодов, например: для одной платформы на 5 светодиодов нужно (5штук*3.3Вольт) 16,5Вольт драйвер, для двух - 33Вольт, для 5 - 82,5Вольт. Больше 5 платформ к одному драйверу лучше не подключать - будет очень сильно греться.


Цена: 4 радиатора+3 платформы+драйвер30Вт= (160*4)+(500*3)+650=2 790руб

Как и чем скреплять и как вешать  - на ваше решение. Ниже видео сборки 100Вт светильника, общая стоимость около 10 тыс.руб:

Повторюсь, что есть оооочень много нюансов, я старался донести максимально просто.

ЗЫ. Youtube режет музыку нормальную, пришлось поставить "бесплатную"

Показать полностью 4 1
1167

Гидропоника на балконе своими руками

Вдохновившись постом (http://pikabu.ru/story/sbor_urozhaya_v_gidroponnoy_ustanovke...) про выращивание пряных трав на гидропонике дома тоже решил попробовать. Но мне больше был интересен процесс самой сборки и совершенствования конструкции, нежели выращивания. В итоге получилось так:

Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост

И, соответственно, результат:

Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост

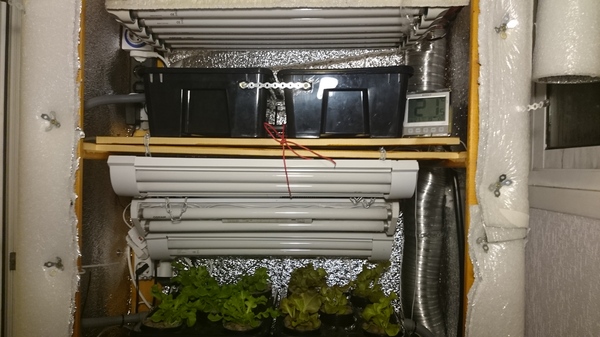

Собрано на базе стеллажа из Икеи, пластиковых контейнеров и фитоламп.

Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост

Принцип работы (Система периодического затопления "FDS") следующий: Из большого бака раствор поднимается в верхний лоток из которого по тоненькой трубочке из дна перетекает в нижний, но пропускная способность трубки меньше, чем объем раствора, качаемый помпой, поэтому верхний лоток постепенно наполняется. Сверху прикрепил еще один шланг бОльшего диаметра по которому сливаются излишки воды в нижний лоток. из нижнего лотка также выходит тоненькая трубка в бак и большая, расположенная сверху лотка. В итоге получается, что оба лотка постепенно наполняются и после выключения помпы постепенно сливается весь раствор обратно в бак.

Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост

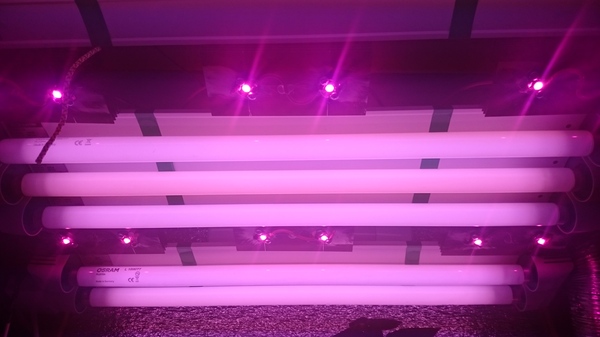

Изначально освещение делал на базе ламп OSRAM Fluora, но света не не хватало, да и спектр, как оказалось, не идеален, поэтому решил переходить на светодиоды.  Нашел ребят, которые тестируют лампы спектрофотометром и заказал у них 3Вт светодиоды, купил радиаторы и драйвера, всё собрал:

Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост
Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост

Скажу сразу: прикручивать светодиоды оказалось плохой затеей - при проверке все было норм, но впоследствии они начали коротить, в итоге всё разобрал и сделал по другому. В итоге внешний вид в обычном состоянии на балконе:

Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост

Слева, это набор для раствора со всеми микро- и макроэлементами. Нашел контору, которая замешивает по заказу и на указанно количество литров, т.е. теперь никаких калькуляторов, мерных ложек и прочего. Размешал по инструкции и готово! Супер удобно!

На самом боксе: микросхема с красными лампочками - это терморегулятор. Т.е. если в боксе становится слишком жарко, то он включает вентилятор, если холодно, то нагреватель(внизу справа). Внизу слева стоит бесперебойник, питающий насос, также внутри стоят: Диф-автомат, самострабатывающий огнетушитель, система циркуляции воздуха, датчики влажности и увлажнитель соответственно. Это моя Мелиса! Выросла в кофейном стаканчике

Гидропоника на балконе своими руками Гидропоника, Гроубокс, Пряности, Фитолампа, Растишки, Своими руками, Укроп, Салат, Длиннопост

Если интересно могу более подробно рассказать про системы безопасности и автономности бокса. На текущий момент можно свободно уезжать на неделю и вообще не переживать...

Еще на этой неделе собрал светодиодную сборку на пассивном охлаждении на 100 фактических ватт! Светит суперски! Даже видос запилил

Показать полностью 6
