Как избавиться от окисления контактов при замере EC/TDS. Индуктивный метод (проверка концепции)
Все, кто возится с гидропоникой или аэропоникой, знают: китайские TDS-метры с двумя торчащими контактами — штука удобная, но врёт со временем. Контакты окисляются, солевой состав меняет показания, приходится калибровать через раз. Решил попробовать принципиально другой способ — без прямого контакта с жидкостью.
В основе — два ферритовых кольца (тора). Одно передаёт сигнал в жидкость (Tx), второе принимает (Rx). Жидкость работает как часть цепи связи. На Rx ставлю пиковый детектор — дальше уже переменное напряжение выпрямляется, и можно судить о концентрации. Никаких оголённых металлов в растворе — нечему окисляться.
В чём соль технической реализации — пока расписывать не буду, сам ещё в процессе. Но то, что метод в принципе работает, видно уже сейчас.
Это пока предпрототип. Без контакта с электродами. Уже видно изменение амплитуды при добавлении соли в воду. Cам факт работоспособности радует.

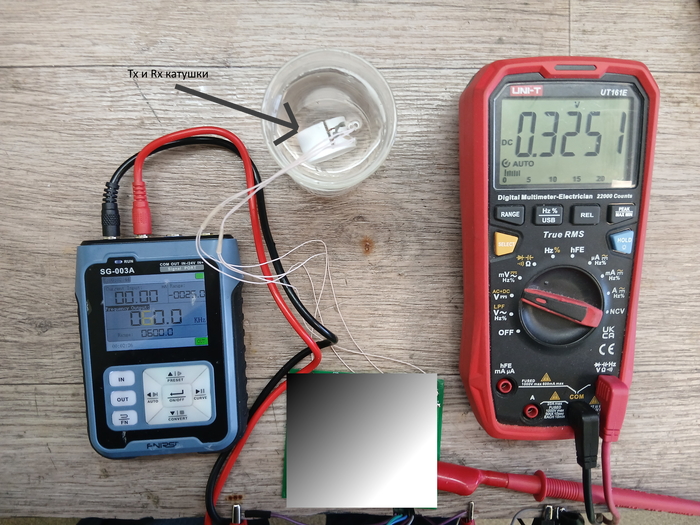

Частота на 60 кГц, вольтметр 0,3251В вода - дистиллят

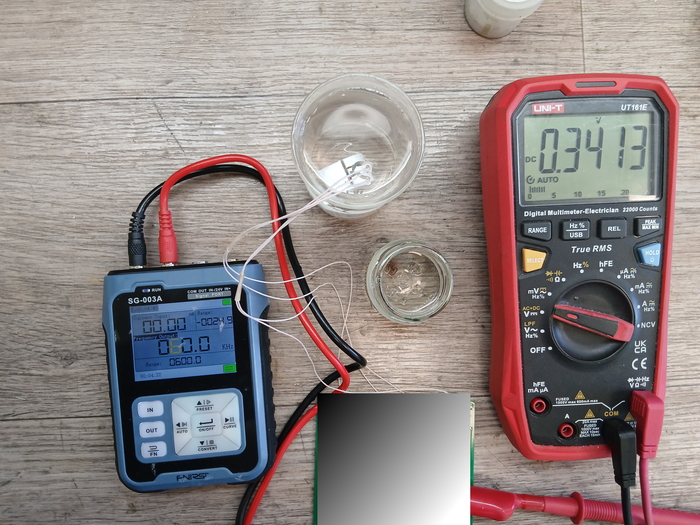

Частота на 60 кГц, вольтметр 0,3413В в дистиллят добавил 10-15 мл обычной воды

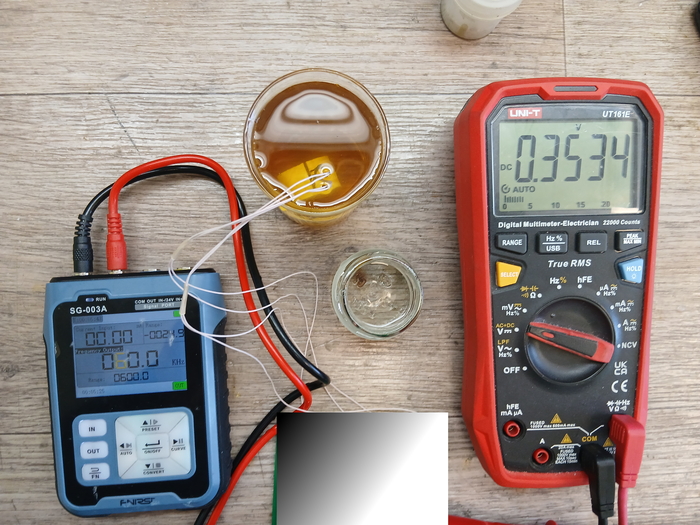

Частота на 60 кГц, вольтметр 0,3534В в дистиллят добавил 10-15 мл обычной воды + остатки кофе xD
Сделал схемотехнику + заказал пластины (платы), жду еще, в общем делаю на камне STM32F407VET6 измерительную часть +АЦП (гальво) + ESP32 для MQTT.
Продолжение следует... но не скоро.
UPD:
продолжение уже скоро)
