19

Драйвер перестань

Когда видик не определился, то ли замерзнуть, толи превратиться в сверхновую

Драйвер перестань Ремонт ноутбуков, Черкассы, Глюки, Видеокарта

На самом деле глюки из-за неправильного драйвера, неверно считываются данные из термосенсора.

182

Lenovo G580 из Чернобая, говорят замена матрицы

Притащили посредники коробку с Новой почты, говорят ноут есть, мол надо матрицу поменять, если что ноут такой.

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

Вот только он полностью разобран, в том числе и крышка матрицы, что сразу настораживает, тем более притащил сисадмин, уж он то наверняка сможет в модульный ремонт.


И не зря я заподозрил странное, матрица действительно битая, но подкинув свою заведомо рабочую, тестовую матрицу вижу только подсветку.

Да фигня, edid не вычитывается подумал я, подкинул шлейф матрицы другой, тоже только подсветка, изо нет.

Странно однако, прошил биос, поскольку на леновах иногда бывает такое из за прошивки биоса.

Нифига однако.

Плата lg4858 Wistron, умашная, то есть видика нет, тут либо проц либо хаб, подкинул проц другой 100% рабочий, изменений нет, тоже только подсветка.

Согласовываем замену хаба и матрицы. Как только соглашаются, снимаем хаб, а там залитие в угол хаба, сгнили пятаки и на хабе и на мамке, зачищаем.

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

на хабе нет одного пятака совсем, видно что часть пустых пятаков отвалились от платы, но пустышки нас не интересуют, больше беспокоят линии которые куда то идут. Смотрим на плату

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

Восстанавливать однако надо, а хаб все таки поменяю, тем более я их заранее накатываю на свинец как есть время, что бы потом время не тратить. Проводки наше все.

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

Садим на самой профессиональной станции, как тут один любил говорить, самопал на деле, нифига не термопро.

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

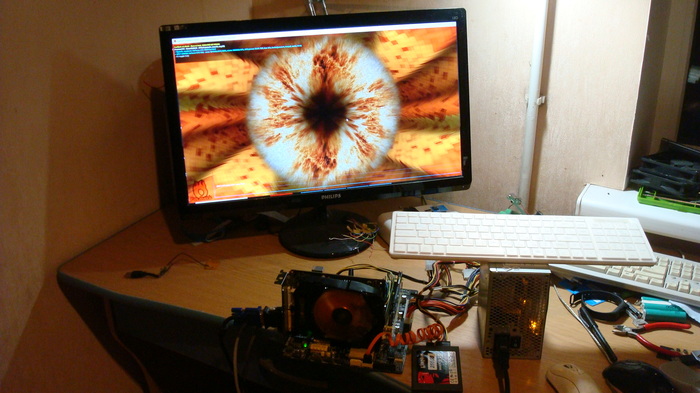

Проверяем навесом, у меня стол рабочий занят гемморойным ноутом, который чистили и что то закоротили с ним я еще борюсь, там накидано всякого. шимок мертвых, боюсь нарушать творческий беспорядок, потому идем на кухню, где есть место, проверяем для начала на тестовой матрице, кино появилось. В принципе и кухня засрана, до сих пор удивляюсь как жена меня нахер из дома не выгнала.

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

Очень удобную штуку я когда то сделал, бп на аккумах.

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

Можно и собирать с новой матрицей

Lenovo G580 из Чернобая, говорят замена матрицы Ремонт ноутбуков, Черкассы, Lenovo, Залитие, Матрица, Длиннопост

Прошил человеку, мод без вайт листа, что бы можно было любые вайфайки тыкать, а не только те что производитель задумал. Естественно с чистым МЕ, что бы глюков не заиметь.

Ремонт окончен, все счастливы.


Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.

Вопрос можно задать сюда remonterzeleza@gmail.comа так же в инсту, фэсбук и прочих вконтактах. Найти не сложно, по нику remonterzeleza

Показать полностью 7
68

И снова ремонт корча. Элементарный ремонт

Простите мои дорогие подписчики, что я так редко пишу, интересных ремонтов много, но увлекаешься и забываешь весь процесс пофотографировать, а выкладывать полпоста, такое себе. Потому вот вам не интересный ремонт, зато все фазы засняты, почти.


Притащили мои оптовики, такой себе ноут HP DV6 старый, вроде 2000-й серии. На вопрос что с ним, сказали не включается.


Диагноз стандартный, для людей которые не в теме, любая поломка - не включается. Нет реакции на подачу питания-не включается, нет реакции на кнопку-не включается, есть реакция на кнопку, нет инициализации-не включается, есть инициализация нет видео-не включается, есть видео, нет подсветки- не включается, есть все но не загружается винда, линукс, макось - не включается.


Потому сначала выясняем как именно он не включается, оказалось нет инициализации, на этой модельке, есть мигающий индикатор, отмаргивает ошибку - приблизительно понять можно.


Конкретно этот отмаргивает ошибку проца, эка невидаль, северному мосту тапки, типовая проблема на этой платформе. А почему моргает ошибку проца, да потому что у севера обрывает шину HT после чего он тупо не видит проц.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

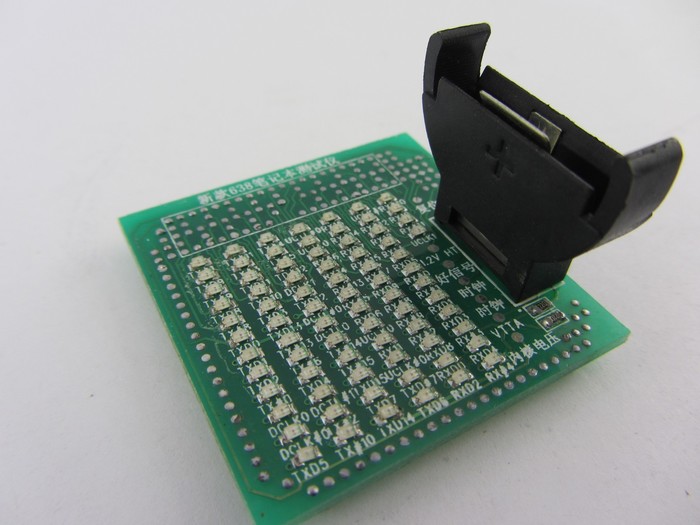

Убедится в этом легко и просто, либо нажарить север феном, либо вставить сокет тестер, и увидеть что одна или несколько линий в обрыве.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Поскольку тестер у меня на работе, а делаю я это дома, то выбираю вариант нажарить север, 300 попугаев, секунд 15 обычно хватает. Ноут тут же проходит пост процедуру и выводит изображение.

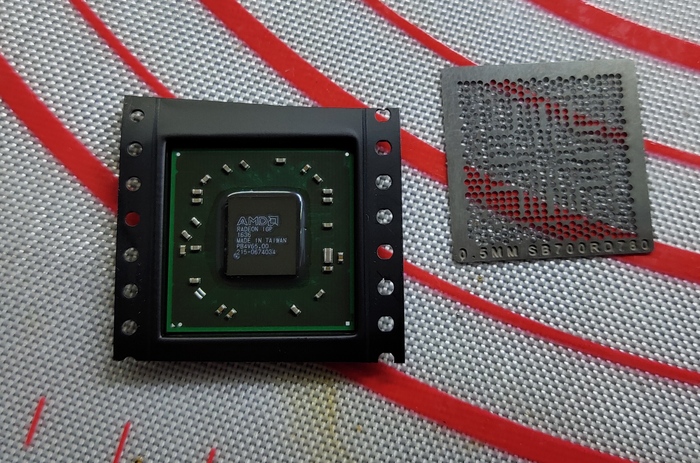

Диагностика закончена, Заказываем микросхемку северного моста, стоит там 215-0752007, такой уже честный, новый не купить по крайней мере в Украине. Потому закажем 215-0674034 на этой платформе они меняюся влет.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Дальше понизим температуру посадки чипа с 220 до 180 градусов. Для этого нужно заменить заводские безсвинцовые шары на свинцовосодержащие, просто перекатав шары.


Снимаем паяльником заводские шарики, чистим оплеткой и ставим два маячка, по углам чипа, я поставил три, просто 3 прилипли к зубочистке, когда я их доставал, не пропадать же добру.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

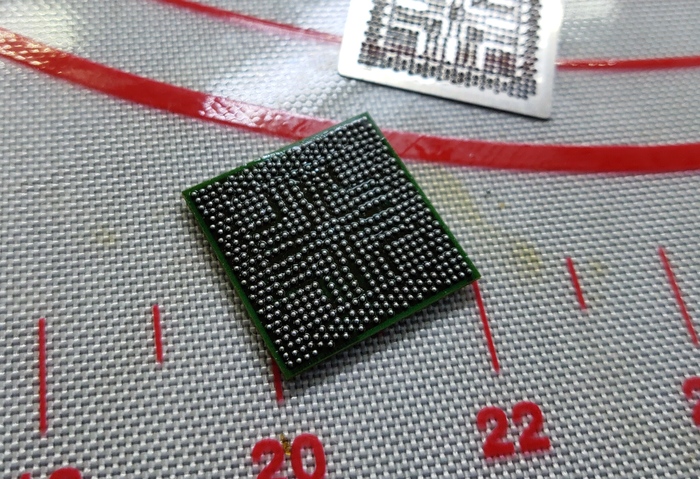

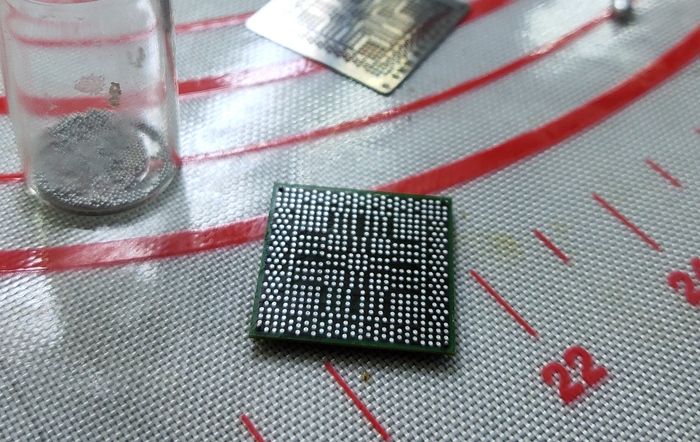

Стандартно, накатываем прямо феном, 280 попугаем, смотрим как шары плавятся, даем остыть и скидываем трафарет как только шары затвердели. Если остынет отдирать трафарет от чипа достаточно тяжко, флюс мертво его держит.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Дальше еще все проще, зубную щетку с изопропил и трем пока не смоем весь флюс, конкретно мой вроде как безсмывочный но слишком агрессивен, для пайки БГА использую Мартин.

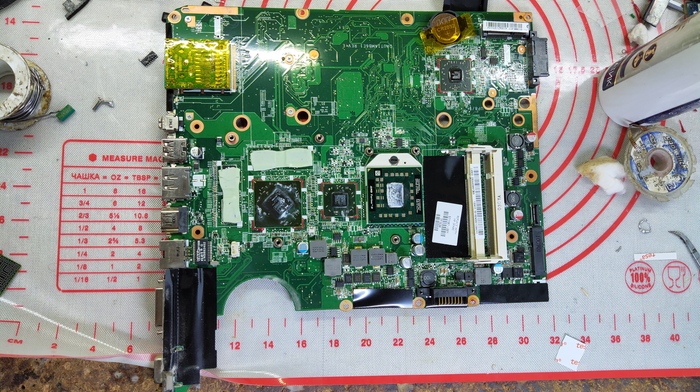

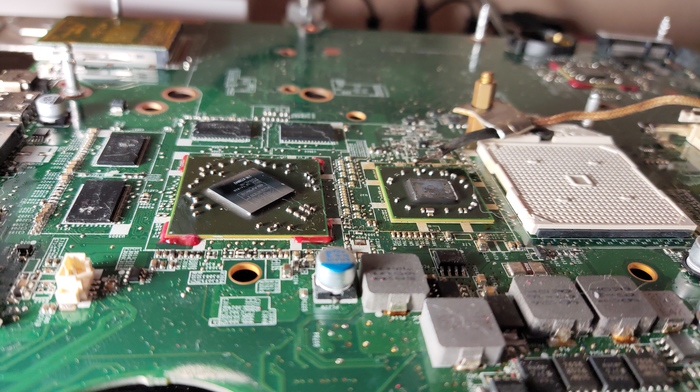

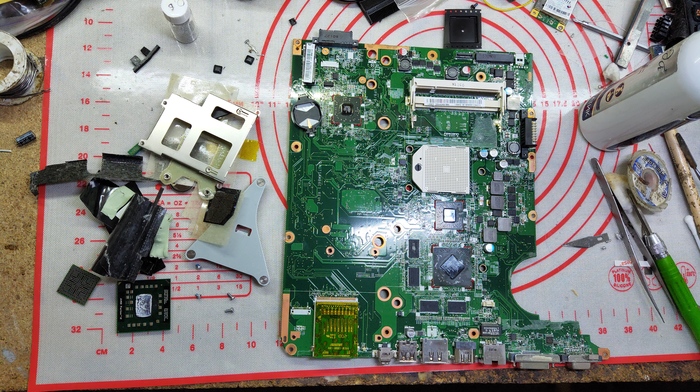

Готовим плату, с платы нужно снять все что снимается, что не снимается подогреть и тоже снять. Кучка такая получается.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост
И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Не забываем ободрать красный компауд, он иногда мешает снять чип. И нужно будет либо плату перегревать, либо подковыривать.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Дальше ставим на самодельные ножки из тефлона( кому интересно могу бахнуть пост как их сделать за 3 копейки, сделав токарный станок из дрели, говна и палок), ставим термопару и швыряем все это на паяльную станцию.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

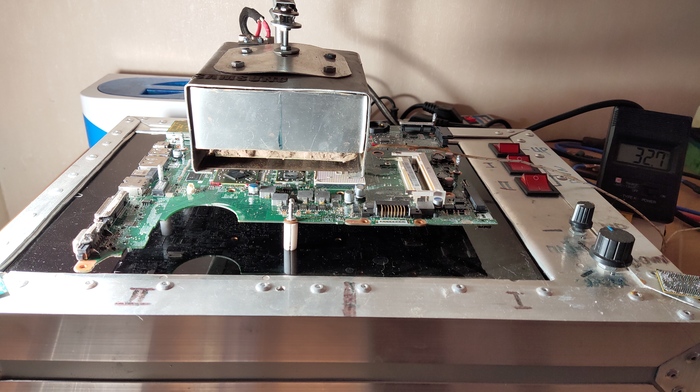

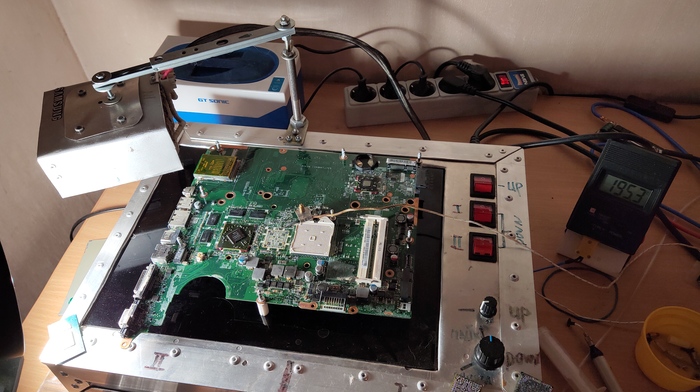

Станция моя, лучший образчик дендро-фекальной технологии. Кузов из задников матриц мониторов с дюралевыми углами, диммеры с али, башка 80х80 из сантехплитки и старой крышки матрицы ноута самсунг, все проложено минеральным картоном. Автоматику даже не думал ставить, паяю я не так много, могу и сам контролировать, главное подстроить нагрев по скорости диммерами один раз, сделать метки, где пайка, сушка, пиздец плате. Ну и можно пользоваться. Больше всего времени при постройке сего одоробла я убил на равномерность теплового пятна и низа и верха.

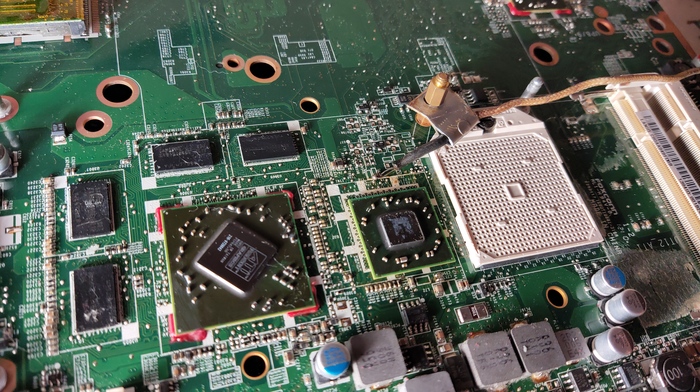

Ладно, снимаем север и чистим, готовим к установке нового. Да,да вакуумный пинцет по той же технологии сделан из аквариумного компрессора, спермоклея, капельницы, веток и прочего.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

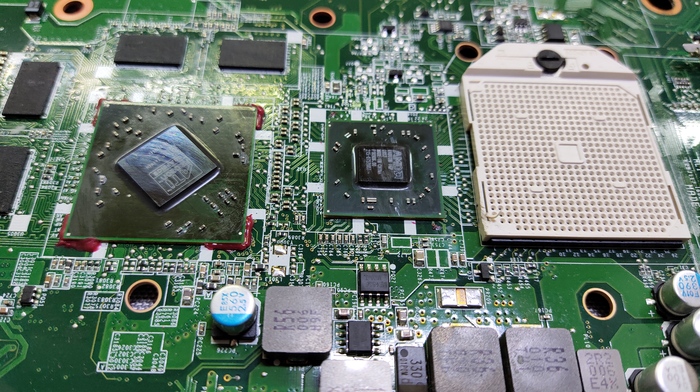

Кидаем север, но фото он спецом сдвинут, сравнив две фотки ниже, вы поймете что такое шелкография. По ней позиционируем чип, припаеваем так же как снимали, только температура на 40 градусов ниже.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост
И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Дальше идем отмывать плату от флюса, грязи, кошачьей шерсти и прочего. И получаем девственно чистую плату. Остатки компаунда видно, да и бог с ними, никому они не мешают. По цвету шелкографии можно понять что плата не перегревалась и самоделочка вполне справляется с задачей.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Первый запуск всегда волнителен, не гомняный ли чип, не кривые ли руки, не подохло ли что на плате ни с того ни с сего.

Опыт дело великое, меняем прокладку  на лайрд,  ложим\кладем термопрокладку на север, родные термопрокладки на видео память, остально сдобрим термопастой.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

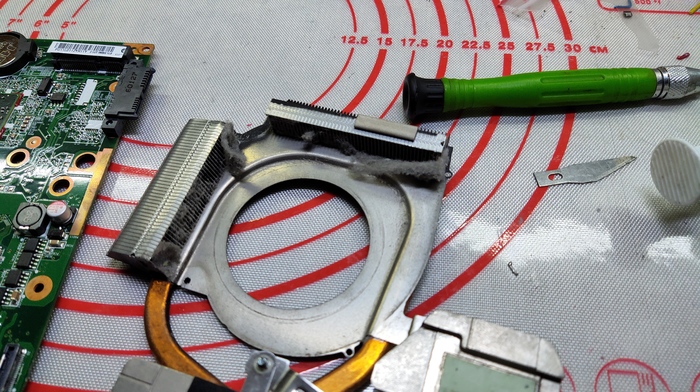

Не забываем почистить и проверить СО(систему охлаждения), там сырье для валянков.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

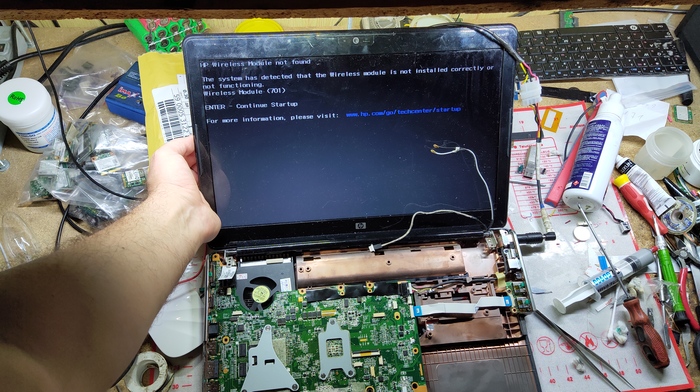

Ставим СО. Первый запуск всегда навесом, ничего не собираем, вдруг натупили где, что бы не делать лишней работы и не разбирать-собирать, по 100 раз.

Ух-ты, даже работает.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

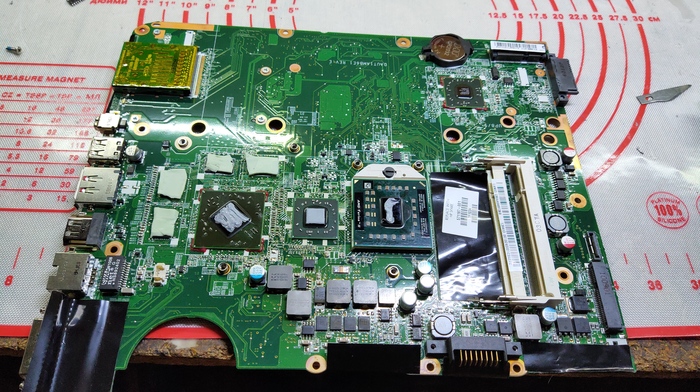

Собираем дальше.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

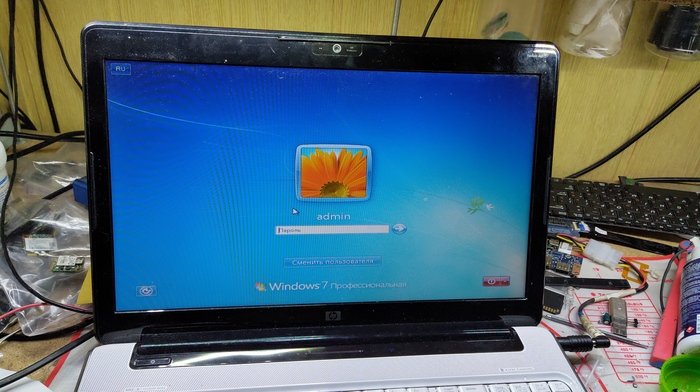

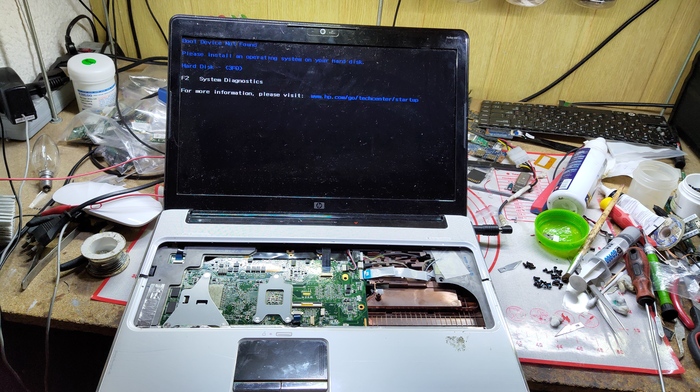

Собираем окончательно, и пароль на вход в виндовс, как же мне проверить все ли я подключил, температуры и прочее, еще и разрешение дисплея смущает, это же пароль, защита непроходимая.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

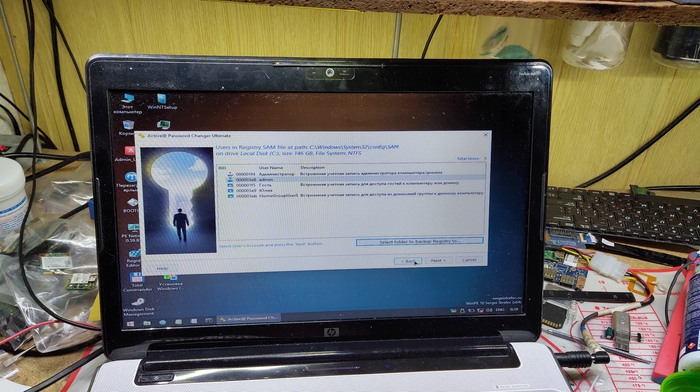

Поздно клиенту звонить, ночь на воре, скинем нафиг этот пароль, благо софта валом в тырнетиках.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

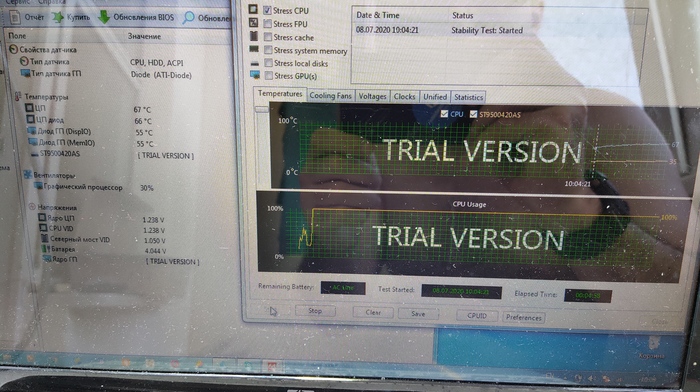

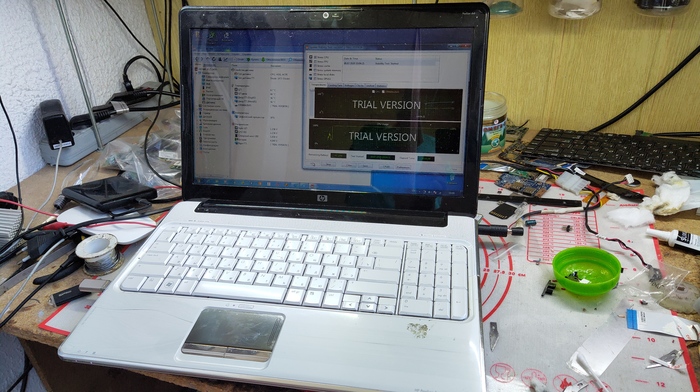

Ну и проверяем, для етой платы температуры в норме, я доволен, можно отдавать.

И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост
И снова ремонт корча. Элементарный ремонт Ремонт техники, Черкассы, Мат, Длиннопост

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.


Вопрос можно задать сюда remonterzeleza@gmail.com


А теперь я есть и в инсте, фэсбуке и прочих вконтактах. Найти не сложно, по нику remonterzeleza

Показать полностью 21
99

День рукодела

Привет всем.
Слышал я про осеннее и весеннее обострение, сейчас походу зимнее началось. Не может в один день прийти два веселых ремонта.

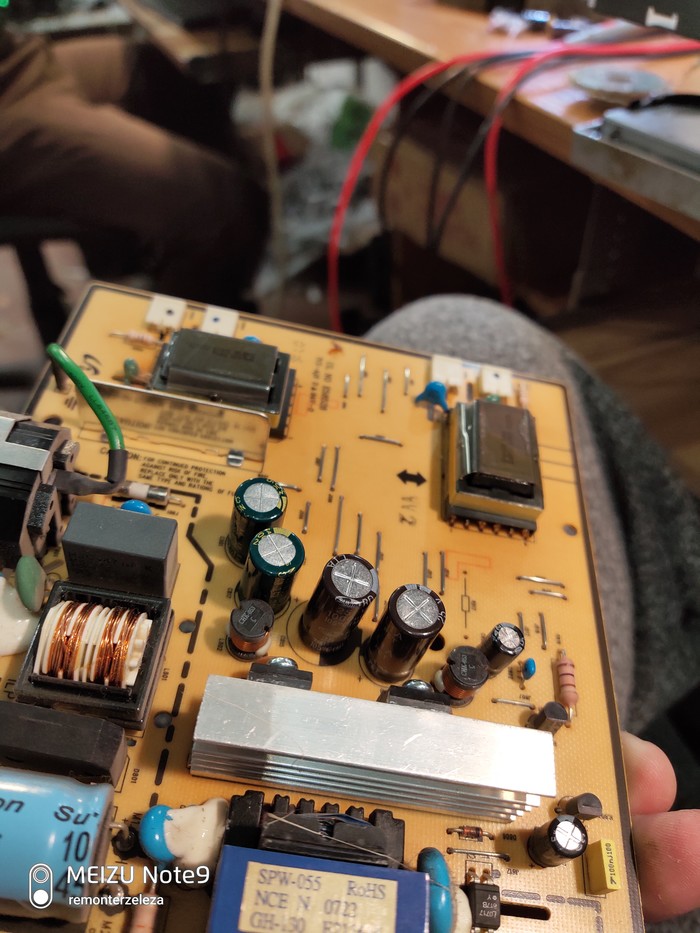

Сначала принесли монитор самсунг, без подсветки, внутри что то стучит.

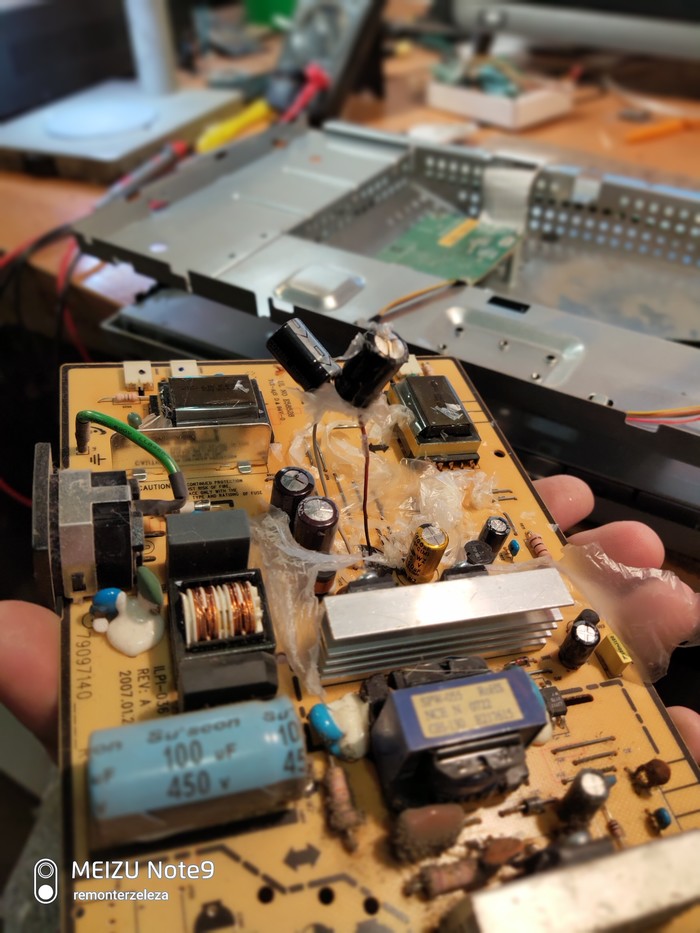

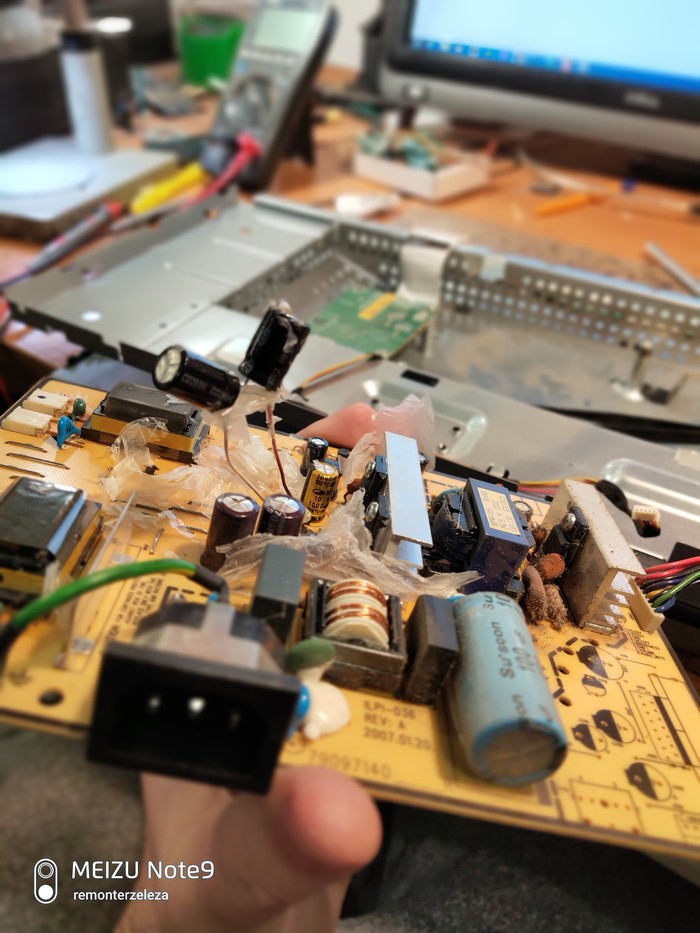

Разбираю охуеваю, кто то веселый кондеры поменял.

День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост

Включены последовательно, грелись знатно, пакет рассыпался в прах при попытке снять его.

День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост
День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост
День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост

А так должно быть

День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост

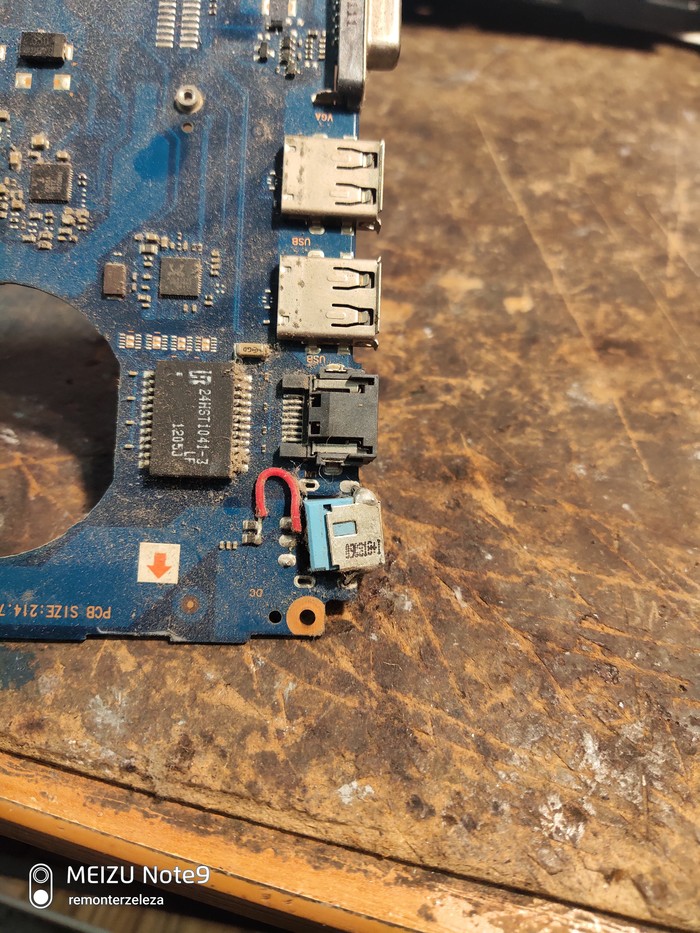

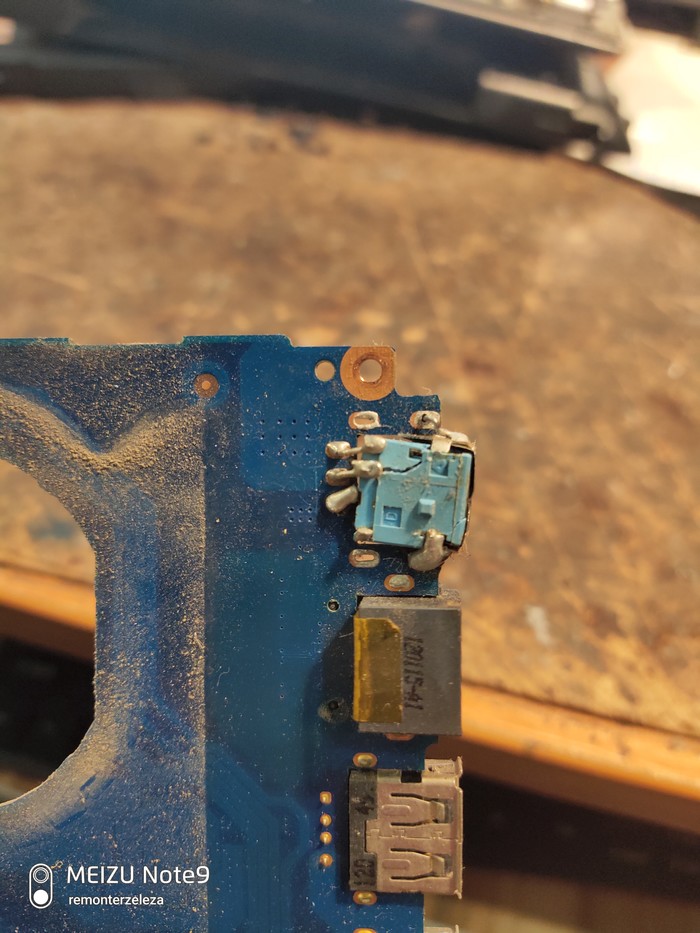

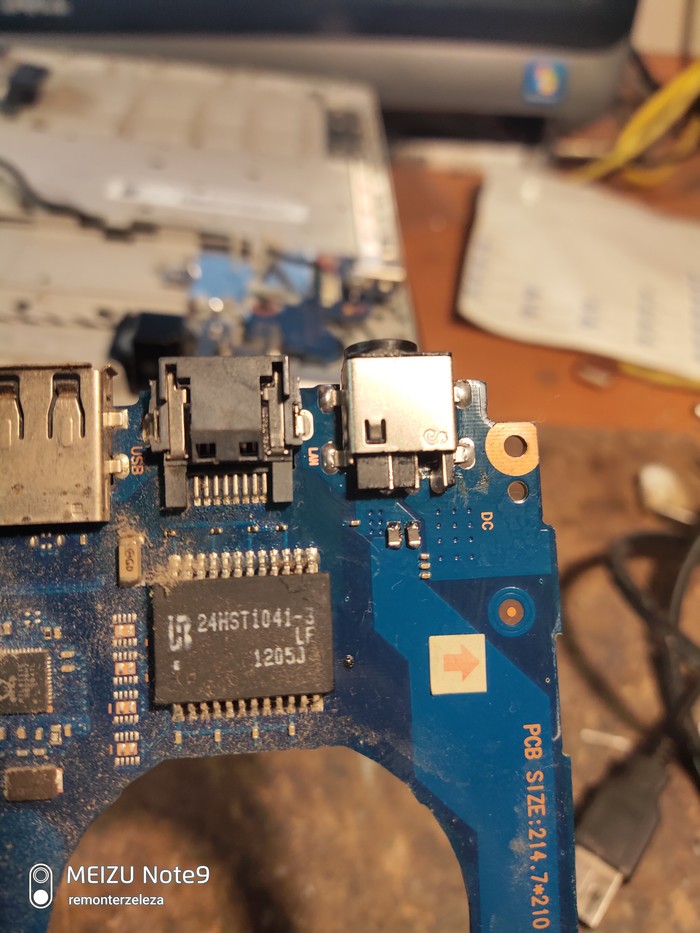

И следом приносят самсунг, разъем поменять, разъем там кто то от асера нафига не понятно. Посадочное место целое, нахера этот колхоз? Купи разъем да впаяй, что сложного, найти не сложно.

День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост
День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост

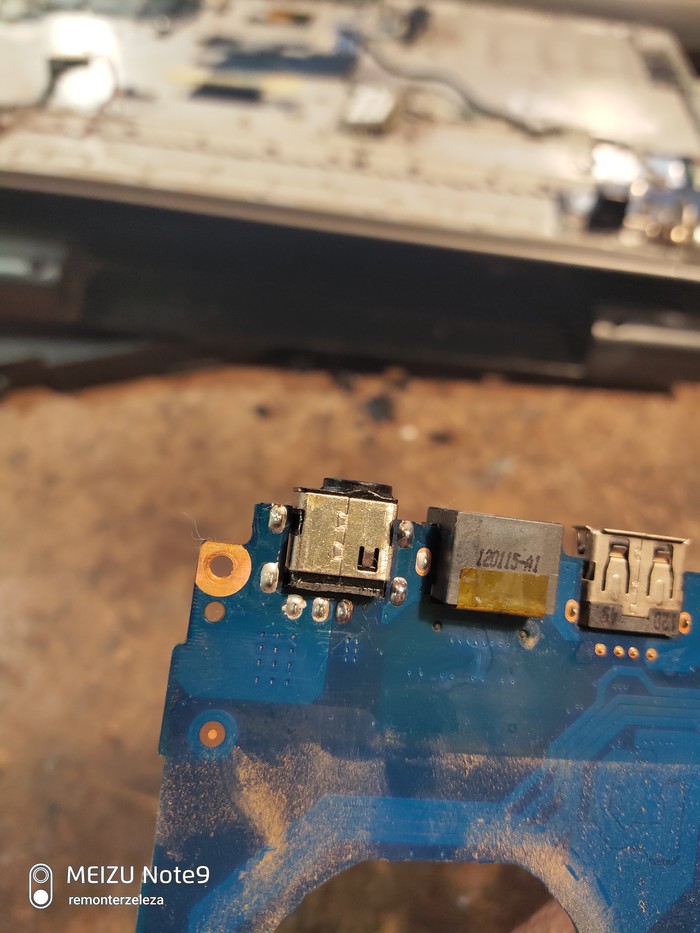

За 10минут меняется на нормальный.

День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост
День рукодела Ремонт техники, Паяльщики, Мат, Длиннопост

Нужно еще шнур на зарядке поменять обратно на самсунговский.

Показать полностью 8
83

Ремонт динозавра, стоит ли?

Принес знакомый перекуп ноут, говорит, состояние не плохое, но не включается. Надо починить.

Ноут такой, картинка из тырнетов, только состояние нового, не потерт не бит не крашен. Немного дороже цены ремонта, можно купить такой же рабочий зомби, который подохнет в любое время, а может еще пару лет проработать, лотерея, так что ремонт для знакомого оправдан.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

В результате диагностики выяснилось что он таки включается, т.е. на кнопку питания реагирует, весело гудит кулером, но картинки нет. Тут даже думать не надо, по потреблению около ампера и миганию капслока, видно что подох северный мост.


Будем менять, покупаем новый север и перекатываем на свинцовый припой, что бы понизить температуру посадки чипа. Безсвинец начинает садится на 220 градусах, свинец же на 180.


Флюсиком поливаем его, и паяльником убираем безсвинцовые шары.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Зачищаем оплеткой.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Раньше таких чипов садилось по десятку в неделю, сейчас дай бог, в месяц три прийдет на замену, вымирают старики, а делать их уже не хотят.

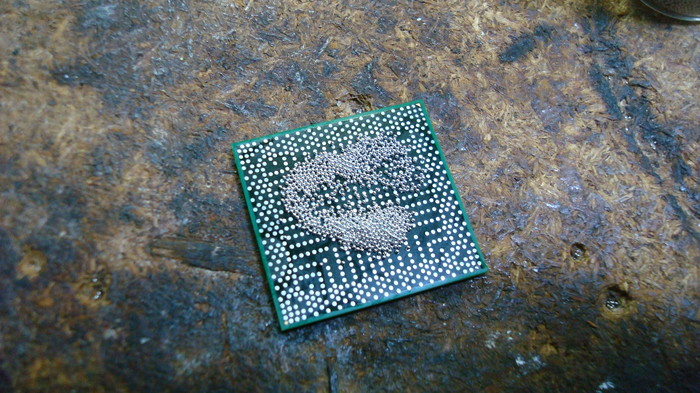

О чем это я, ах да, трафарет берем и шарами туда посыпаем, да побольше, разгоняем их кисточкой по своим местам, остальное сметаем.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

А дальше стандартно, феном на небольшой температуре оплавляем шары, что бы вышло так.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Готовим плату, разбираем, все рамки и пленки долой, снял охлад и понятно стало отчего он помер. Само собой и время ему пришло умирать из-за деградации пайки кристалла к подложке, а тут ему еще и помогли. Там не зря термопад с завода лежит, менять его на медь можно, но не нужно, а тем более на кривой кусок медяшки или люминяшки, вырезанный бабушкиными ножницами для кройки. Качество прижима видно, ага.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

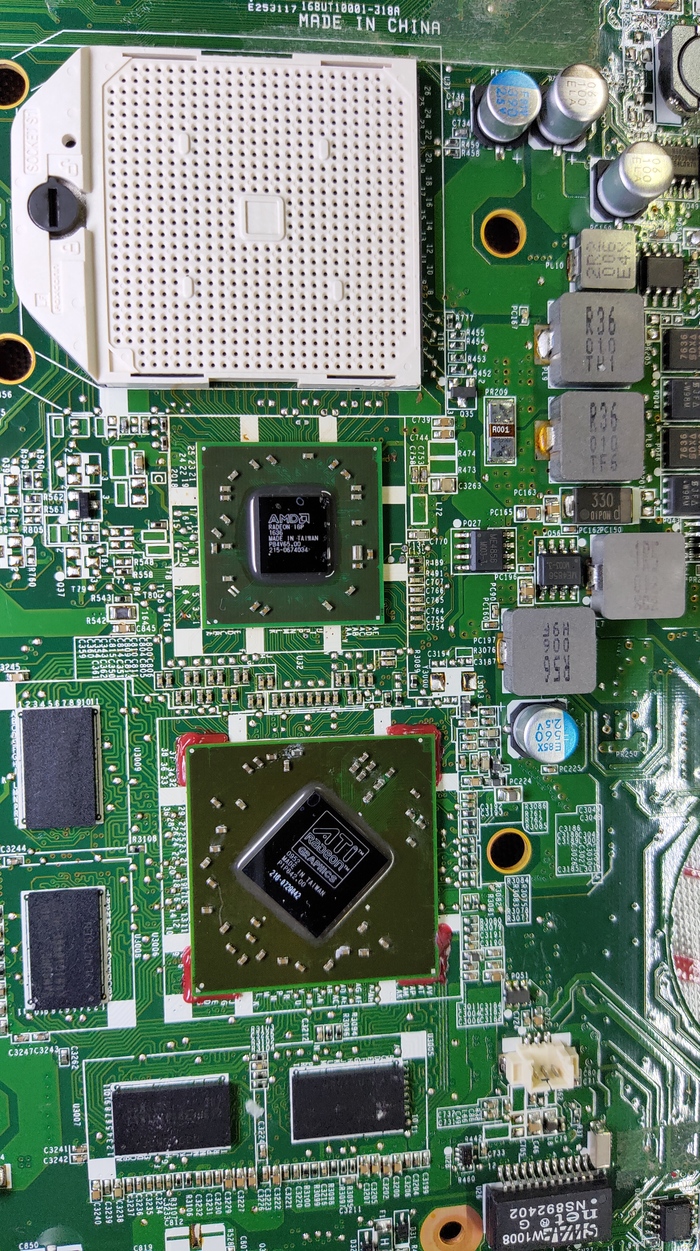

Стоит там 216-0752001, а поставить я хочу чип подешевле. Благо видик на плате отсутствует и задействовано только северное видео.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Обдираем красный компаунд, и на самодельную паялку ее, старый чип долой. Стоики тефлоновые для платы тоже самоделки, как нибудь сделаю пост про них, себестоимость фигня полная, что я зажал на термопрошные стойки.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Видно что пожелтела шелкография, это все от флюса, как отмою, будет как родное. Оплеткой зачищаем. Крепление термопары огонь да?

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Выставляем новый чип по рисунку на плате, и садим.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Термопара врет немного, на 5 градусов, чип вот вот сядет.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

После чего моем плату, название чипа я замазал т.к. не хочу что бы меня потом ремонтники отпиздили за раскрытие секретов, так надо и не спрашивайте. Кто занимается ремонтами и так знает что можно ставить, а остальным оно не надо. Поменял и ладно.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

После прошивки биоса с модифицированным видеоядром получаем старт с картинкой.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

А дальше все просто, ставим драйвера, стандартный прогон, проверка температур и выдаем довольному клиенту.

Ремонт динозавра, стоит ли? Ремонт техники, Черкассы, Длиннопост

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.


Вопрос можно задать сюда remonterzeleza@gmail.com или https://vk.com/remonter_zeleza

Показать полностью 13
306

Обмануть ремонтера может каждый.

Началось все с моего знакомого, купил он себе новый системник, но по каким то своим соображениям попросил меня переставить всю начинку в старый корпус, а за работу корпус оставил мне. А у меня вечно системник собран в каком то говне бэушном, ну я и согласился.


Итак, исходные данные есть корпус под микроАТХ и есть полноразмерная мамка которая в него не лезет, поиски дешевой мамки под 1155 сокет не увенчались успехом.


Потому присмотрел я на ОЛХ (Украинский аналог Авито) мамку под 1150 и проц заодно, у разных продавцов, проц то пришел нормальный, а вот про мамку и расскажу.


Продавец уверял что мать исправна, даже фотку кинул настоящую, говорит рамка под мать в комплекте. Я и купил.


Есть у меня привычка профессиональная ничего не подключать, сначала обмерить основные питания.


Пришла мамка, забрал я ее с новой почты. принес домой и давай мерять, и тут началось....


Линии данных почти на всех юсб либо в обрыве либо в коротком, по 3 вольтам 30 ом, по 5 вольтам 58 ом, пичаль беда обманули, мамку продали дохлую совсем. Распаковал рамку, а она как раз от этой материнки, понятно, кидала попался. Ну не везет так не везет.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

Написал продавцу, мол что же ты мудило, продаешь текстолит как рабочую мамку, на что мне ответили что мамка была исправна, все четко работало, я дурак и сам ее спалил. Ну понятно, обычные кидальские отмазки. Пригрозил полицией, но понятно, деньги заплатил значит сам согласился на условия, с полицией бодаться бесполезно. Чувствуют безнаказанность подобные идивиды, потому так делают.


Да и хуй с ним, Я ж все таки ремонтер, будем чинить. Когда то прислал мне подписчик мамку, что я с ней не справился, так он мне ее на запчасти и оставил. Мамка подобная, но не совсем.


Та мамка что я купил на 81 хабе, а та что есть у меня на 87 хабе. Есть у меня сильное подозрение что если на доноре хаб живой то они совместимы, что мы и проверим.

Кидаем на паялку, снимаем, теоретически живой хаб 87.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост
Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

Убираем остатки припоя, зачищаем и поскольку нет у меня такого трафарета (десктопным я почти не занимаюсь), будем ручками раскидывать по чипу 708, вроде шариков, размером 0,45мм.

Зубочисткой по одному, бильярд на час.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

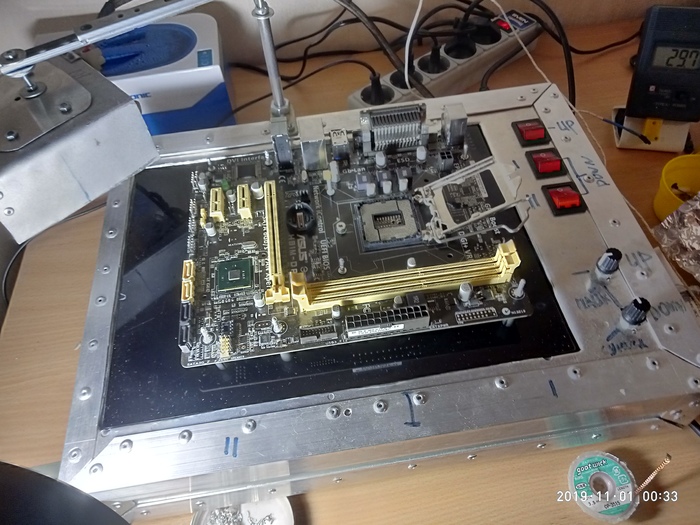

Дальше ставим нашу чудо-исправную плату, снимаем с нее хаб,  и меняем на донорский.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

После остывания, перемеряем все сопротивления что нас не устраивали, и теперь все отлично, падения напряжения по юсб около пол вольта, сопротивления по силовым 3 и 5 вольтам выросли до нескольких КОм. Здорово, проверяем, есть ли реакция на кнопку, она есть плата стартует. Отлично.

А вот хуй, стартует то она стартует, но нет инициализации, хм обидно, хаб то таки дохлый и на доноре подумал я. Вот же не прет. Ну надо все таки биос прошить, смотрю на флэшку биоса, а она MX25l8005pc, то есть на 1мб. Фигня какая то, Лезу на оффсайт Асуса, качаю биос и он 8мб, вот же пидорас, еще и флэшку подменил, и втирал что плата 100% рабочая, ненавижу таких мудаков.


Качаю, благо на доноре подходящая флэшка нашлась, шью программатором, и плата весело стартует выводит кино, все здорово.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

Забавно выглядит, название мамки и чипсет, производители называют мамки по названию чипсета

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

Только сети проводной нет, и тут я вижу что сетевуха то с платы спаяна, а я слепой и уставший этого и не видел, теперь то все стает на свои места, плата после грозы(статики), прилетело ей из сетевого порта и чудо человек решил от нее избавится за деньги, красавчик.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

Погуглив выяснил что должна там быть rtl8111g от Realtek, перерыл всех доноров нет, а значит будем менять на аналог, нашел у себя rt8106e, на ноутбучной плате от какого то HP, должна работать.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

Кидаем на подогрев, плата толстая, и жарить ее феном не охота сильно, меняем

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

Опять накидываю все навесом, да блять еще и звука нет, Кодек в системе есть но доступен только цифровой выход, а значит либо нет питания аналоговой части, либо она подохла, померял питания есть, будем менять. Тут мукруха с ножками подогрев не нужен.

Обмануть ремонтера может каждый. Olx, Ремонт техники, Asus, Черкассы, Кидалы, Мат, Видео, Длиннопост

И теперь то плата действительно исправна.

К чему я все это, ладно я, я то потратил только свое время и доноров на восстановление, а простой человек купив у этого недочеловека, просто попадет на деньги, так что не будьте как я, будьте внимательны.

Пикабушники с Украины, вот вам ссылка на продавана трупаков,  вдруг вы захотите  купить что нибудь дохлое  https://www.olx.ua/list/user/1sn6j/



Бонусом, сделал амбилайт подсветку на радостях что все заработало, мамка пока на тесте, мало чего еще вылезет, но 3 дня полет нормальный.

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.


Вопрос можно задать сюда remonterzeleza@gmail.com


А теперь я есть и в контакте, можно и там спросить чего, а еще там недоремонты, которые на пикабу постить стыдно, их пока мало, но буду по возможности добавлять https://vk.com/remonter_zeleza

Показать полностью 11 1
69

Замена EMMC на Nomi Stella+, без программатора.

Не писал бы я этот пост, таких постов как под копирку в сообществе с сотню точно наберется, но просили отчет.

Итак, прислал мне пикабушник @FuntikSobako  планшетку Nomi Stella+ китайское чудо, с диагнозом трупак. Не делает ничего. Как оказалось таки делает нечто характерное для своей поломки.


Когда планшетик был новым и не менее китайским он выглядел так

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Разбираем цепляем на лабораторный бп, жмем кнопку и..... Нифига, вообще нет реакции никакой, ни одного мА потребления, осмотрев кнопки понял что они совсем ушатаны, продавлены пистоны переходные, площадки не звонятся даже на дороги на самом шлейфе, такое можно восстановить, но оно быстро подохнет в силу наличия олова  после пайки, оно будет окислятся со временем и контакт все равно пропадет.

Для тех кто не понимает о чем речь фото. Точка на стрелке переходной пистон идет на обратную сторону шлейфа, и сам пистон в обрыве.

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Но, сия плата универсальная, ее тыкали в кучу планшетов, потому там предусмотрены кнопки под напайку с обратной стороны

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Понятно нам нужен PWRKEY, замыкаем пинцетом и видим потребление 60мА, отпускаем кнопку, потребление пропадает, очень характерное поведение для дохлой ЕММС.


Будем менять, снимаем ее. Зачищаем посадочное место.

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Очень странно, что там стоит самсунг со следами флюса, либо уже пробовали менять, либо китайцы расщедрились

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Там обычно стоят такие

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Находим у себя что то подобное, нашел у себя "новую" hynix на 16гиг, потому как нельзя купить новую, китаезы перекатываю б\у и продают как новые. Перекатываю на свинцовый припой.

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Ставим ее на место, пофиг что она больше размером, шелкография под нее на плате есть.

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Ну а дальше все просто, шьем флаштулом подходящую прошивку, все стандартно и привычно многим и получаем планшет рабочий но без кнопок. Как узнать что он начал делать хоть что то? Втыкаем зарядное, и видим уже какие то шевеления после прошивки.

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

За дальнейший колхоз мне стыдно, но по другому я не осилил. Нашел у себя подходящие по высоте кнопки от пары телефонов и наколхозил их проводами. Кнопки правильные не купить за вменяемую цену у нас, потому так, бюджет ограничен. Когда будут стоять толкатели и планшет закроется все будет нормально выглядеть.

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост
Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Ну и проверяем, все ли работает, на кнопку включения реагирует

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Громкость управляется

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Планшетка с симками, думал надо будет имеи поправить, но как оказалось есть дефолтные в прошивке. Работает не трогай.

Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Не сильно я люблю планшеты делать, мало что знаю по мобильному направлению. Ноутбуки другое дело.


Кстати гуру скажите плиз, я туда ставил флэшку на 32гига и она не взлетела, виделась, но не хотела форматироваться, но я ее притулил в китайский телефон с таким же процом и там она отлично форматнулась и прошилась, кривая посадка отметается сразу.


Таким образом вышел у меня такой вот франкенштейн, это homtom ht3, у него была 8гиг родная флэшка.


Замена EMMC на Nomi Stella+, без программатора. Планшет, Ремонт техники, Черкассы, Nomi, Stella, Длиннопост

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.


Вопрос можно задать сюда remonterzeleza@gmail.com


А теперь я есть и в контакте, можно и там спросить чего, а еще там недоремонты, которые на пикабу постить стыдно, их пока мало, но буду по возможности добавлять https://vk.com/remonter_zeleza

Показать полностью 14
710

Не всегда  дутый конденсатор виноват.

Прислал мне подписчик монитор Самсунг, модель не столь важна, мол не включается.


Проверяем, да действительно не включается, при подключении питания на миллисекунды загорается светодиод и гаснет.


Разбираем, хех, так тут все просто, кучка дутых кондеров

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Чуть ближе

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Пять битых одного не битого везут, щас поменяю и все поедет, если бы. Тестер показывает что не битый вполне себе, но мы его тоже поменяем. Интересно что один из битых тестер определяет как диод.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Остальные самой собой показывают что то адекватное с потерей емкости само собой, вместо 1000 микрофарад показывает следующее. ESR тоже пляшет от кондера к кондеру.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост
Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост
Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Ну и новый кондер должен показывать то что на нем написано, но само собой показывает меньше, но в пределах нормы

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Частенько конденсаторы выглядят как живые, но уже потеряли емкость либо esr вырос до неприемлимых значений.


Собственно меняем, кондеры разные потому что остатки разных партий и пробуем.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Только нам это ничего не дало, поведение у монитора точно такое же. Ну значит пришло время думать. Построено сие вокруг шим контроллера laf0001 он же fan7601, типовая схема включения примерно такая. Нас интересуют 2 конденсатора. Их емкость в этой схеме всегда надо проверять

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Не сфоткал их проверку,  но они тоже такие себе, на плате стоят они обычно недалеко от шима. Потому их тоже поменяем, но и это результата не дало, плата все еще не запускается.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Намерял что с шима нет питания, на шим питание доходит, а хомяк молчит. Логично заменить шим. Есть у меня донор с дохлым трансформатором, там эта шим сиротливо торчит, самое время ее оттуда снять.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Ну и поставить на моник пикабушника. Запаиваем, смываем говна.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

И плата весело стартует. Загорается светодиод на кнопке включение, потом меняет цвет уходя в спящий режим. Похоже починили.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Есть только неприятный свист при работе, тут уже думать не надо, проблема известная, меняем керамику.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Проверим, весь ли это ремонт или еще чего вылезет.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

Подключаем куда нибудь что выдает видеосигнал, работает.

Не всегда  дутый конденсатор виноват. Ремонт техники, Черкассы, Длиннопост

За сим разрешите откланяться.


Ответы на топ вопросов в комментах.


Я из Украины, город в тэгах.

Вопрос можно задать сюда -  remonterzeleza@gmail.com

Или спрашивайте в комментах


Показать полностью 14
140

Не работают USB порты, не беда полечим и проапгрейдим.

Доброго времени суток дорогие пикабутчане. Давно я ничего не писал, разбирал фотки набрал на пост, собственно вот.


Принес мне парень ноут Самсунг, модель я к сожалению не помню, жаловались что на ноуте работает только один из трех портов юсб.


Помню только что нотик с селероном на борту, печальный такой. Меряем линии данных на юсб сразу, потому как один из разъемов выглядит вот так. Как раз линии данных выломаны.

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Кто не понимает о чем речь объясню. В юсб 2.0 четыре линии, 5вольт, земля, 2 линии данных d+ d-. Если по каким то причинам в данные прилетает статика. 5 вольт, обычно убивается сам контроллер, он может быть в хабе, отдельной микрухой, или как в процах начиная с хасвеллов U, прямо в хабе которая на одной подложке с процом. т.е. вы можете запросто попасть на замену проца за кучу денег просто воткнув что то неудачно в юсб.


Меряем линии данных на том что искорежен

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост
Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Картина печальная, на этом ноуте юсб растут из хаба, и судя по показаниям юсб домену пиздец, учитывая что не работает и еще один юсб, хотя питание на нем есть и линуу данных звонятся без перекосов.


Будем хаб менять. Но хотелось сделать человеку не просто юсб а заодно научить машинку работать не только с селеронами и пеньками, а и с линейкой core i3 i5 i7/


Прикол вот в чем, на плате стоит чипсет HM70, а он умеет только селероны и пни, с i3, i5, i7 он работает ровно пол часа, потом вырубается. Это интел так озаботился что бы юзеры купив дешевый ноут не могли его апгрейдить.


И вот он наш красавец SJTNV он же BD82HM70

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

А поменять я его хочу на это SLJ8E он же BD82HM76 вся разница между ними только в отсутствии вочдога в 30 минут, можно будет тулить любые процы с оглядкой на систему питания и систему охлаждения.

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Потому накатываем HM76 шарами 0.33мм

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

И лепим его на паяльной станции на плату, как катал, снимал, чистил, не буду писать, тут каждый пост второй такой.

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Не забываем полить биос с чистым МЕ регионом после замены, что бы не получить вырубание через 5 минут, постоянно молотящий куллер и всякие другие глюки. Меряем линии данных, вот тебе и чудо нормальное падение в пол вольта, одинаковое на двух линиях

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост
Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Теперь проверяем руки, не кривые ли они, нормально ли прилепился хаб, есть ли реакция на кнопку, скидываем навесом и включаем

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Хорошо, реакция есть, инициализация есть, картинка есть,  дело за малым поставить целый юсб порт.

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Остается ноут собрать и проверить все ли работает как надо, из хаба много всего растет. Тем более я в микроскоп видел скол на видике, и если честно до замены хаба не проверял исправен ли он, увидел сие как радиатор снял.

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

Но все оказалось хорошо, все работает, втыкаем три юсб устройства и видим что все 3 порта работают. И нв ноут теперь можно втулить i3 i5 i7 процессор и все будет нормально работать без приколов.

Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост
Не работают USB порты, не беда полечим и проапгрейдим. Ремонт техники, Ремонт ноутбуков, Черкассы, Samsung, USB, Апгрейд, Мат, Длиннопост

За сим разрешите откланяться. Поеду я в село жарить шашлыки и бухать, у нас три дня выходных.

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.


Вопрос можно задать сюда remonterzeleza@gmail.com


А теперь я есть и в контакте, можно и там спросить чего, а еще там недоремонты, которые на пикабу постить стыдно, их пока мало, но буду по возможности добавлять https://vk.com/remonter_zeleza

Показать полностью 13
2

Самая крутая наклейка на ноут

Самая крутая сертификационная наклейка, ноут принес клиент, уже не помню зачем, разбирал архив фото, скоро выкину пару ремонтов. Не реклама (колбаса говняная, одни добавки), ржал как конь, нахера такое на ноут клеять непонятно.

Самая крутая наклейка на ноут Ремонт техники, Колбаса, Наклейка
Самая крутая наклейка на ноут Ремонт техники, Колбаса, Наклейка
Отличная работа, все прочитано!
