L85A1

Пистолет имеет форму диска толщиной 50 мм, диаметром 125 мм. К диску крепится ствол и приливы для удобства удержания в руке. Внутри корпуса оружия находится вращающийся блок с радиально расположенными каморами для снаряжения патронами. Взвод и поворот блока с патронами производится рычагом на противоположной стволу стороне. Для стрельбы пистолет зажимался в кулаке.

Вид в разрезе:

Принцип работы: после нажатия на рычаг спуска, блок камор поворачивался, одна из камор вставала напротив канала ствола, при этом одновременно взводился и спускался ударник, который наносил удар по капсюлю патрона — происходил выстрел. После того как воздействие ладони на рычаг ослабевало, пружина приводила спусковой рычаг в исходное положение и оружие было вновь готово к стрельбе.

Пост про него уже был, но вроде без информации, так что, думаю, это не баян.

Источник

Оружие имеет компоновку булл-пап.

Патроны подаются из двух магазинов, расположенных над стволом, подача патрона в ствол производится движением цевья и подвижного ствола вперёд-назад. Магазины вмещают по 6 патронов+1 патрон в стволе. Имеется возможность выбора магазина для подачи патрона, что позволяет удобно использовать разные типы боеприпасов.

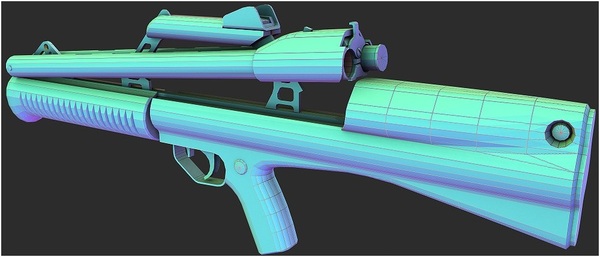

Для перезарядки магазины поднимаются на шарнире и в них по одному помещаются патроны(фото не нашёл, только модель).

Видео со стрельбой (с 23-ей секунды):

Оружие запрещено к продаже на гражданском рынке.

В работе своего механизма использует энергию отдачи. Вся верхняя часть рамы револьверa со стволом, барабаном и курком при выстреле откатывается назад. На барабане прорезаны канавки, за счёт которых он поворачивается, двигаясь относительно неподвижного штифта на раме револьвера.

Вид в разрезе:

Перезарядка производится с помощью переламывания рамки:

Автоматический револьвер получился тяжелее стандартного револьвера, он был сложнее, дороже и, самое главное, он был менее надежен из-за подверженности загрязнению. Револьвер не был принят на вооружение британской армии.

Видео со стрельбой

Источник

Принцип действия:

При повороте цилиндра, расположенного в рамке, в крайнее верхнее положение, специальным выступом взводился курок, а соответствующие полости цилиндра располагались напротив полостей в оружии, в которых находились пули и порох. После взвода рычага оружие необходимо было наклонить, чтобы под действием силы тяжести пуля и пороховой заряд попали в полости цилиндра. При повороте цилиндра с помощью рычага в исходное положение пуля из своей полости выпадала в казенную часть ствола, после чего к ней подходила пороховая навеска. Полость вращающегося цилиндра с пороховым зарядом, соединялась затравочным отверстием с пороховой полкой и выполняла роль казенника.

Видео, в котором показана работа пистолета:

Источник: historypistols.ru (1, 2)
