0. Вступление
В качестве подарка на День Рождения меня попросили организовать неоновую вывеску. Оценив свои силы я понял - гнуть стеклянные трубки и заниматься прочими вещами, необходимыми для создания настоящего неона, в домашних условиях у меня не получится, а значит придётся использовать гибкий, холодный.
Да, идея так эмитировать неон не новая, а прямо скажем заезженная, но навык написания постов нужно набивать на простых темах.
Оговорюсь сразу - я не разбираюсь в электронике, светодиодную ленту резал впервые в жизни, так что если я допусти и упустил грубейшие ошибки - укажите на них.
1. Коротко о гибком неоне
Это светодиодная лента. Всё.
Никакой магии. Полоса светодиодов засунутая в кожух из ПВХ.
Нужно уточнить, что я описываю гибкий неон эмитирующий настоящий, а помимо него есть дюралайт (та же лента, но кожух прозрачный, а не матовый, рассеивающий, как следствие видны отдельные огоньки) и неоновый шнур (принцип действия совершенно другой, но шнур на то и шнур, что он тонкий - для вывески не подходит).
Возвращаясь к моему случаю - благодаря трубке из ПВХ неон водостойкий, если конечно торцы загерметизированы.
Как и все светодиодные ленты неон бывает однотонным или и RGB с возможностью настраивать цвет.
От количества светодиодов на метр зависит равномерность свечения, при слишком низкой частоте будут заметны отдельные световые пятна, особенно при съемке.
Варианты габаритов существуют разные, к примеру ширина может быть как 8, так и 16, и 20 мм.
Также отличается угол светимости - 120, 180, 360 градусов.
Ну и наконец питание - 12, 24 или 220 вольт. В первых двух случаях минимальный отрезок будет 2.5см и для подключения к розетке потребуется блок питания, а в последнем 1м и подключается он при помощи провода со специальным коннектором.
А теперь от том, что же я выбрал из всего этого великолепия.
2. ТЗ
В качестве референса мне показали следующую фотографию.
Размер вывески планировался 50 на 50 см, но в процессе из-за нехватки времени решено было убрать круг, так что высота изменилась.
Обычно за основу для неоновых вывесок берут оргстекло, но куска нужной толщины и размеров у меня под рукой не было, а покупать полноценный лист 2 на 1.5 м не хотелось.
Договорились, что основание я напечатаю на 3д принтере и покрашу в белый, под цвет стены, на которую вывеска и будет крепиться.
Как позже выяснилось, моя скупость оказалась удачно полезной.
Исходя из всего выше описанного, брать неон на 220вольт было нельзя - слишком мелкие детали, поэтому выбор пал на следующую ленту фиолетового цвета.
Блок питания подбирается исходя из мощности и финальной длинны ленты.
В моём случае: 9вт/м * 5м + немного про запас = блок на 60вт.
Я планировал спаять все кусочки последовательно, от сюда и общая длинна, но как вы понимаете ключевое слово планировал, иначе я бы об этом не упоминал.
3. Дезигн
Поскольку длинна кусочков строго ограниченна изначальную надпись пришлось подправить.

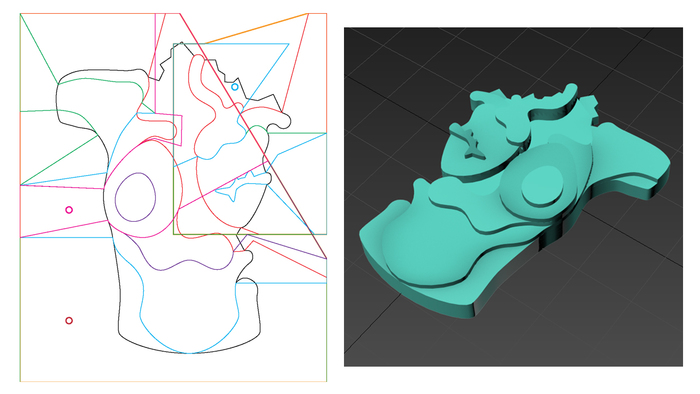

Чертёж я рисовал в иллюстраторе и не нашел другого способа выдержать точную длину лини, кроме как подгонять на глаз, следя за ней в окошке информации.
Затем добавил несколько параллельных контуров, наметил пазы под крепления и разбил на куски по размеру стола принтера.
Перед тем как моделить основные детали, я напечатал несколько пробников, чтобы определить комфортную глубину паза для неона и толщину основы.
Я остановился на толщине детали в 4мм и глубине паза в 2мм. Припусков на ширину неона делать не стал, тк он мягкий, легко входит в паз, и оставил 8мм.
Моделировал всё в 3d Max. Да, я знаю, что для таких задач больше подходят CAD программы, вроде Fusion, но я слишком свыкся с максовским интерфейсом, чтобы переучиваться.
После все куски отправились на печать. Печатал PLA, потому что, почему бы и нет? Сильно шлифовать получившиеся детали мне было не нужно.
Дополнительно я напечатал стойки, чтобы закрепить вывеску на расстоянии 1.5см от стены.
А вот так панель под неон выглядит после склеивания, грунтовки и покраски.
Клеил секундным клеем с содой, всё по заветам ALEXа GYVERа. Можно было использовать дихлорметан, соединения получились бы практически бесшовные и не пришлось бы шлифовать, но я предпочитаю прибегать к помощи этого токсичного ублюдка только в крайних случаях.
Самые внимательные заметили что-что изменилось. Заметили ведь? Вы внимательно читаете пост и точно ещё не уснули, ведь так? Отлично, я в вас не сомневался!
Ещё до покраски я нарезал неон на кусочки нужного размера, попытался впихнуть в пазы, а он не впихуивался. Как можете видеть мой энтузиазм иссякал постепенно.
Делать пазы без маломальских припусков на длину было опрометчивым решением.
Но времени на повторную печать не было, а значит оставались только самые варварские методы. Опять же по опыту Алекса мы знаем что паяльник отлично режет пластик...
4. Пайка и финальная сборка
Пришло время самой увлекательной части. Тут я ставлю кавычки.
Проводками, соединяющими кучу из отрезков неона, послужили кусочки распотрошённого ШВВП 2х0.5.
Кому-то из читающих это электриков стало плохо? Попрошу оставшихся не радоваться раньше времени, у меня заготовлена тяжелая артиллерия.
Вы решили пойти по моим стопам и стриппера у вас нет? Спешу вас расстроить - купить его придётся, тк зачищать несколько десятков маленьких проводков макетным ножом удовольствие крайне сомнительное.
Естественно нужен паяльник, с расходниками вроде припоя и пр.
И здорово если под диваном завалялся лабораторный источник тока, тк им удобно проверять работоспособность отдельных кусков и целых узлов, без что-нибудь замкнуть. Можно конечно понадеяться, что всё и так отлично заработает, ничего не отпаялась, и не закоротило в процессе и по середине куска не попался сгоревший светодиод. Риск, в конце концов, дело благородное.
Как добраться до ленты в неоне зависит от его вида. Я аккуратно надрезал оболочку вдоль ленты, по внутренней стороне, где нет светодиодов, и отогнув её край паял.
От внешнего вида зависит и то, будите ли вы ставить маленькие точечки в местах реза.
На разном неоне рез помечают по разному, у меня он был элегантно спрятан в тонкой полоске под цвет рассеивателя. Выглядит красиво, но увидеть эти пометки, особенно в пылу работы, сложно. А так как я в любом случае подписывал куски маркером, какой к какой букве относится, несколько точек погоды не сделали бы, к тому же маркер легко стирается спиртом.
Финишная прямая.
Осталось вклеить неон в пазы, пропихнув провода на обратную сторону, спаять их там, зафиксировать и подсоединить к ним кабель от блока питания.
Ну что же, выглядит даже не плохо. Да? Вдохните по глубже. Я обещал добить людей, занимающихся электроникой, а я держу своё слово.
Помните, я говорил, что непрозрачное основание хорошая идея? Согласитесь, это месиво прекрасно бы смотрелось, просвечивая через оргстекло.
Ах да, последовательное подключение кусочков - его нет. Последовательно соединены сегменты отдельных букв, а вот буквы уже скручены параллельно. Другого выхода просто не было - неон пришлось укладывать очень плотно.
По хорошему минимальный размер одной буквы, это раз мер заглавной P, строчные же сгибались с огромным трудом и постоянно норовили выпрямится назад, сдерживало их только обилие секундного клея.
А ещё термоклей. Терпеть его не могу. Фиксировать им просто и быстро, но это привкус лайвхаков...
Осталось совсем чуть-чуть, а именно - собрать провод с выключателем и зафиксировать его при помощи узла и случайного куска пластика,
подсоединить к блоку питания, а блок в сою очередь к проводу с вилкой
и наконец повесть всё это добро на стену, благо у блока питания есть отверстия под саморезы.
Думаю нет смысла шутить про барабанную дробь - результат вы видели ещё вначале поста.
5. Выводы
Это было интересно.
Я не хочу разделять минусы и плюсы гибкого неона, просто поделюсь общими впечатлениями.
Чем проще и больше по размеру формы, тем удобнее работать.
Даже если зафиксировать сложный завиток, из-за высоты ленты, в верхней её части он распрямится.
Светит очень ярко, как маленький прожектор, освещающий всю комнату, мне с моим зрением смотреть на него больно, так что лучше вместо выключателя ставить диммер, чтобы была возможность отрегулировать яркость.
Неон не холодный а скорее тёплый, лента немного греется.
А вот блок питания греется сильно, но это обычная ситуация если вспомнить блоки от ноутбуков.
Ну и наконец, эстетическая часть. В жизни светодиоды просвечивают слабо, и только под определенным углом, а вот при сьемке как видео, так и фото уже начинают бросаться в глаза.
Собственно на фотографиях всё видно. Более лента с большей плотностью может это исправить, но если вы не планируете снимать её, то и заморачиваться не стоит.
Главный вопрос - стоит ли вообще затевать подобное?
Да, но есть нюансы и нужно время.
Сделать вывеску самостоятельно будет дешевле, чем заказывать (правда я очень сильно срезал цену отказавшись от оргстекла).
Но если всё-таки решили заказать, то настоящий неон выглядит на порядок лучше, есть в нём что-то особенное, а стоит не на много дороже...
