Вывеска из холодного неона⁠⁠

0. Вступление

В качестве подарка на День Рождения меня попросили организовать неоновую вывеску. Оценив свои силы я понял - гнуть стеклянные трубки и заниматься прочими вещами, необходимыми для создания настоящего неона, в домашних условиях у меня не получится, а значит придётся использовать гибкий, холодный.

Да, идея так эмитировать неон не новая, а прямо скажем заезженная, но навык написания постов нужно набивать на простых темах.

Оговорюсь сразу - я не разбираюсь в электронике, светодиодную ленту резал впервые в жизни, так что если я допусти и упустил грубейшие ошибки - укажите на них.

1. Коротко о гибком неоне

Это светодиодная лента. Всё.

Никакой магии. Полоса светодиодов засунутая в кожух из ПВХ.

Нужно уточнить, что я описываю гибкий неон эмитирующий настоящий, а помимо него есть дюралайт (та же лента, но кожух прозрачный, а не матовый, рассеивающий, как следствие видны отдельные огоньки) и неоновый шнур (принцип действия совершенно другой, но шнур на то и шнур, что он тонкий - для вывески не подходит).

Возвращаясь к моему случаю - благодаря трубке из ПВХ неон водостойкий, если конечно торцы загерметизированы.

Как и все светодиодные ленты неон бывает однотонным или и RGB с возможностью настраивать цвет.

От количества светодиодов на метр зависит равномерность свечения, при слишком низкой частоте будут заметны отдельные световые пятна, особенно при съемке.

Варианты габаритов существуют разные, к примеру ширина может быть как 8, так и 16, и 20 мм.

Также отличается угол светимости - 120, 180, 360 градусов.

Ну и наконец питание - 12, 24 или 220 вольт. В первых двух случаях минимальный отрезок будет 2.5см и для подключения к розетке потребуется блок питания, а в последнем 1м и подключается он при помощи провода со специальным коннектором.

А теперь от том, что же я выбрал из всего этого великолепия.

2. ТЗ

В качестве референса мне показали следующую фотографию.

Размер вывески планировался 50 на 50 см, но в процессе из-за нехватки времени решено было убрать круг, так что высота изменилась.

Обычно за основу для неоновых вывесок берут оргстекло, но куска нужной толщины и размеров у меня под рукой не было, а покупать полноценный лист 2 на 1.5 м не хотелось.

Договорились, что основание я напечатаю на 3д принтере и покрашу в белый, под цвет стены, на которую вывеска и будет крепиться.

Как позже выяснилось, моя скупость оказалась удачно полезной.

Исходя из всего выше описанного, брать неон на 220вольт было нельзя - слишком мелкие детали, поэтому выбор пал на следующую ленту фиолетового цвета.

Блок питания подбирается исходя из мощности и финальной длинны ленты.

В моём случае: 9вт/м * 5м + немного про запас =  блок на 60вт.

Я планировал спаять все кусочки последовательно, от сюда и общая длинна, но как вы понимаете ключевое слово планировал, иначе я бы об этом не упоминал.

3. Дезигн

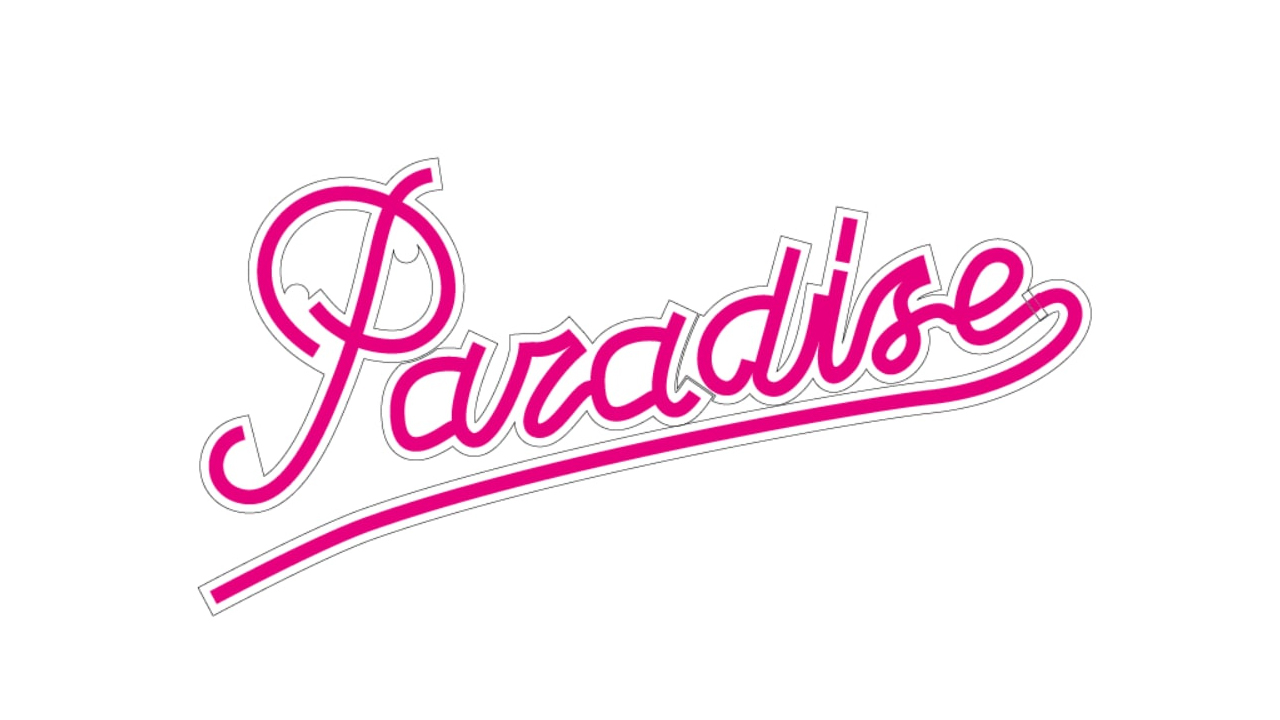

Поскольку длинна кусочков строго ограниченна изначальную надпись пришлось подправить.

Чертёж я рисовал в иллюстраторе и не нашел другого способа выдержать точную длину лини, кроме как подгонять на глаз, следя за ней в окошке информации.

Затем добавил несколько параллельных контуров, наметил пазы под крепления и разбил на куски по размеру стола принтера.

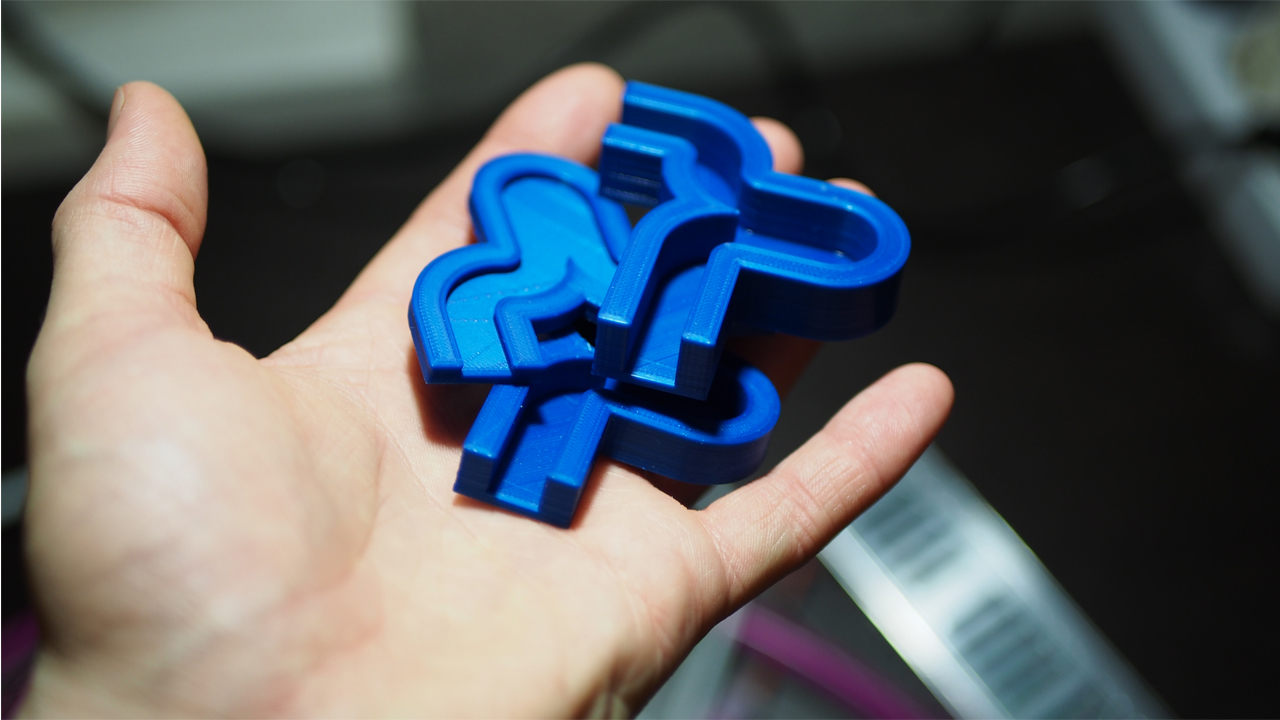

Перед тем как моделить основные детали, я напечатал несколько пробников, чтобы определить комфортную глубину паза для неона и толщину основы.

Я остановился на толщине детали в 4мм и глубине паза в 2мм. Припусков на ширину неона делать не стал, тк он мягкий, легко входит в паз, и оставил 8мм.

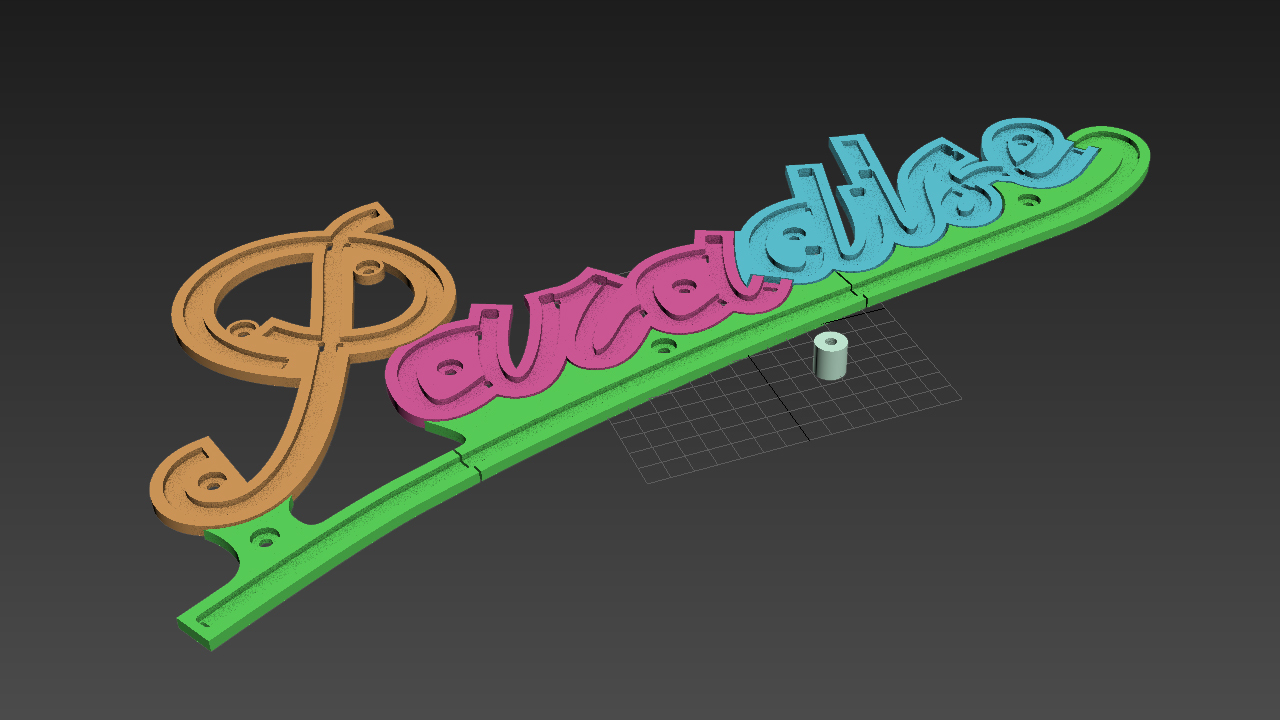

Моделировал всё в 3d Max. Да, я знаю, что для таких задач больше подходят CAD программы, вроде Fusion, но я слишком свыкся с максовским интерфейсом, чтобы переучиваться.

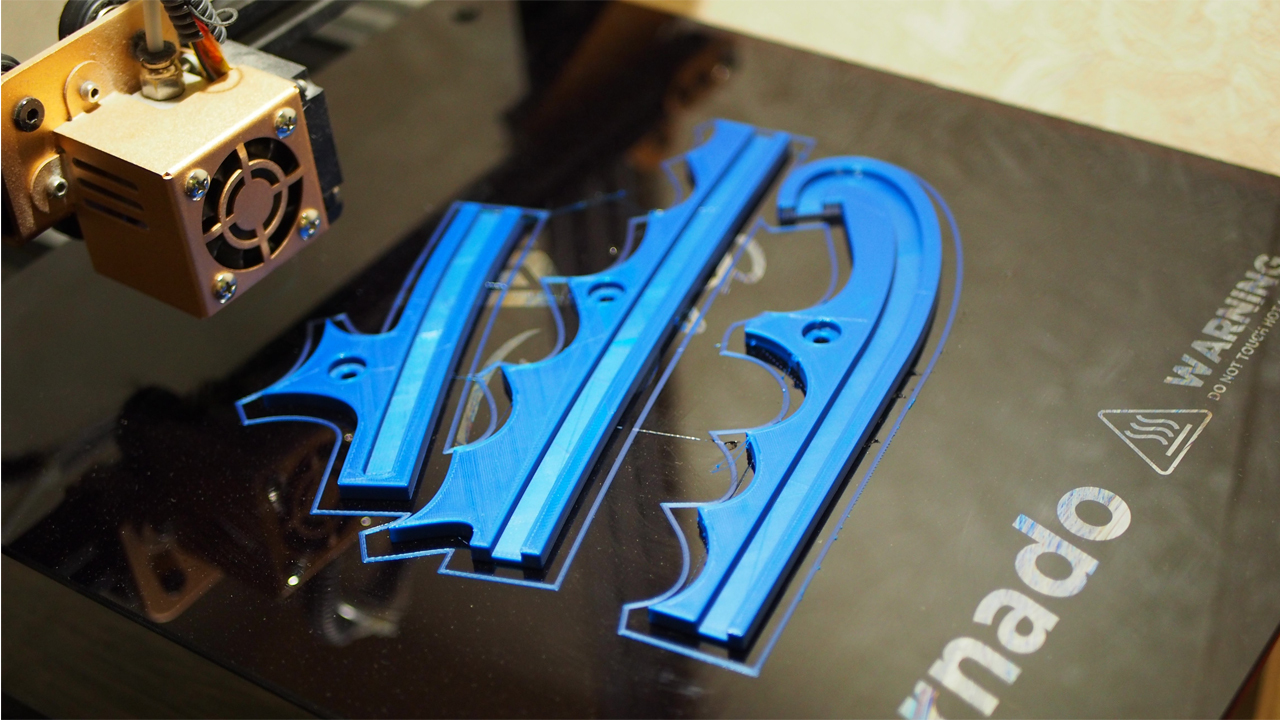

После все куски отправились на печать. Печатал PLA, потому что, почему бы и нет? Сильно шлифовать получившиеся детали мне было не нужно.

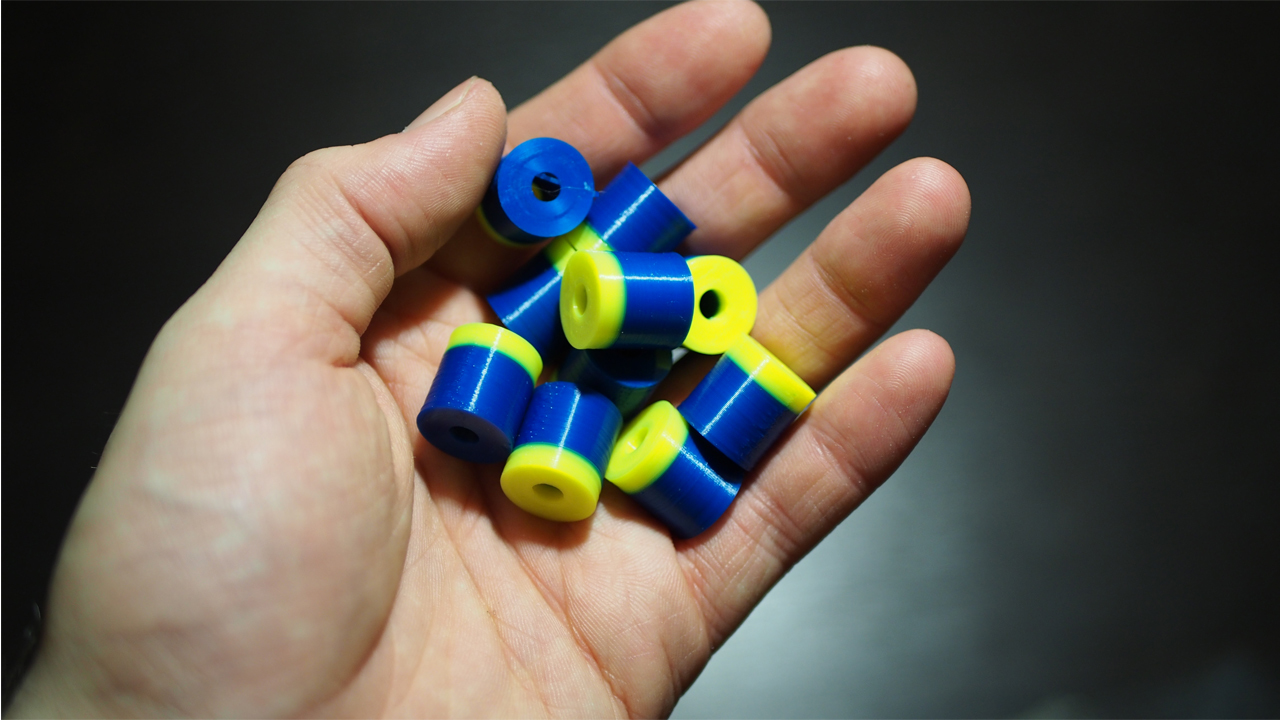

Дополнительно я напечатал стойки, чтобы закрепить вывеску на расстоянии 1.5см от стены.

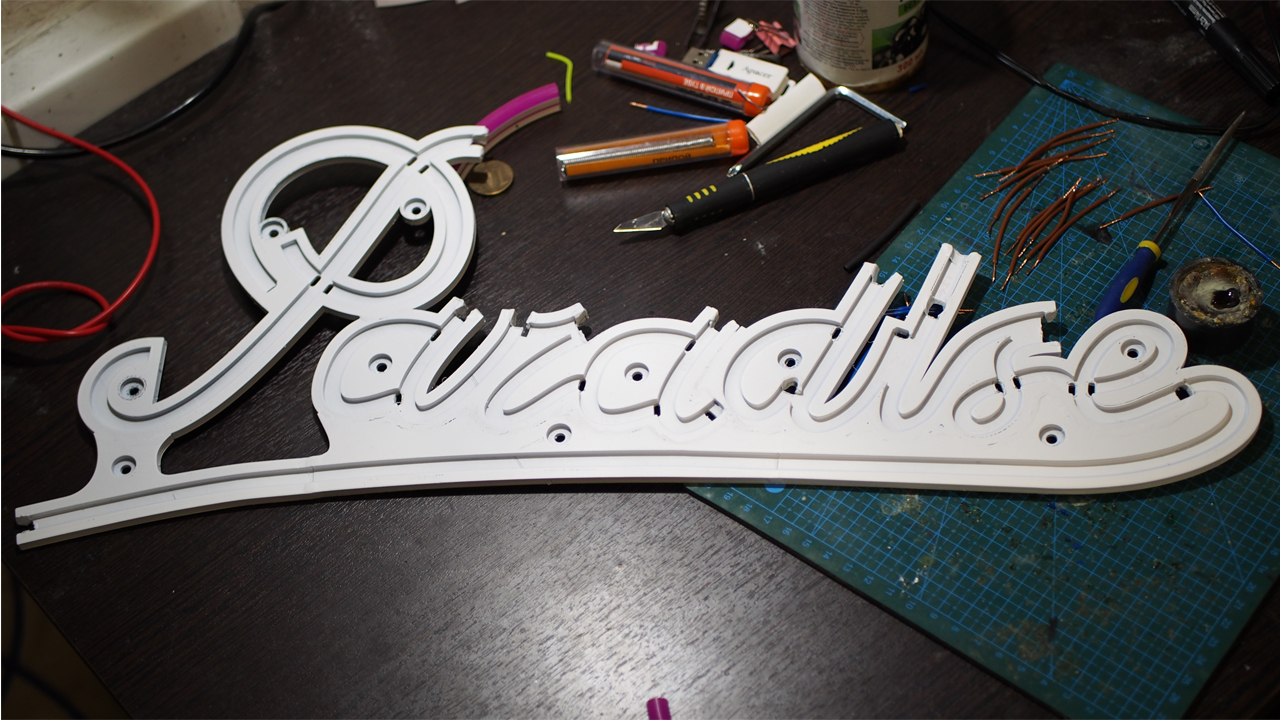

А вот так панель под неон выглядит после склеивания, грунтовки и покраски.

Клеил секундным клеем с содой, всё по заветам ALEXа GYVERа. Можно было использовать дихлорметан, соединения получились бы практически бесшовные и не пришлось бы шлифовать, но я предпочитаю прибегать к помощи этого токсичного ублюдка только в крайних случаях.

Самые внимательные заметили что-что изменилось. Заметили ведь? Вы внимательно читаете пост и точно ещё не уснули, ведь так? Отлично, я в вас не сомневался!

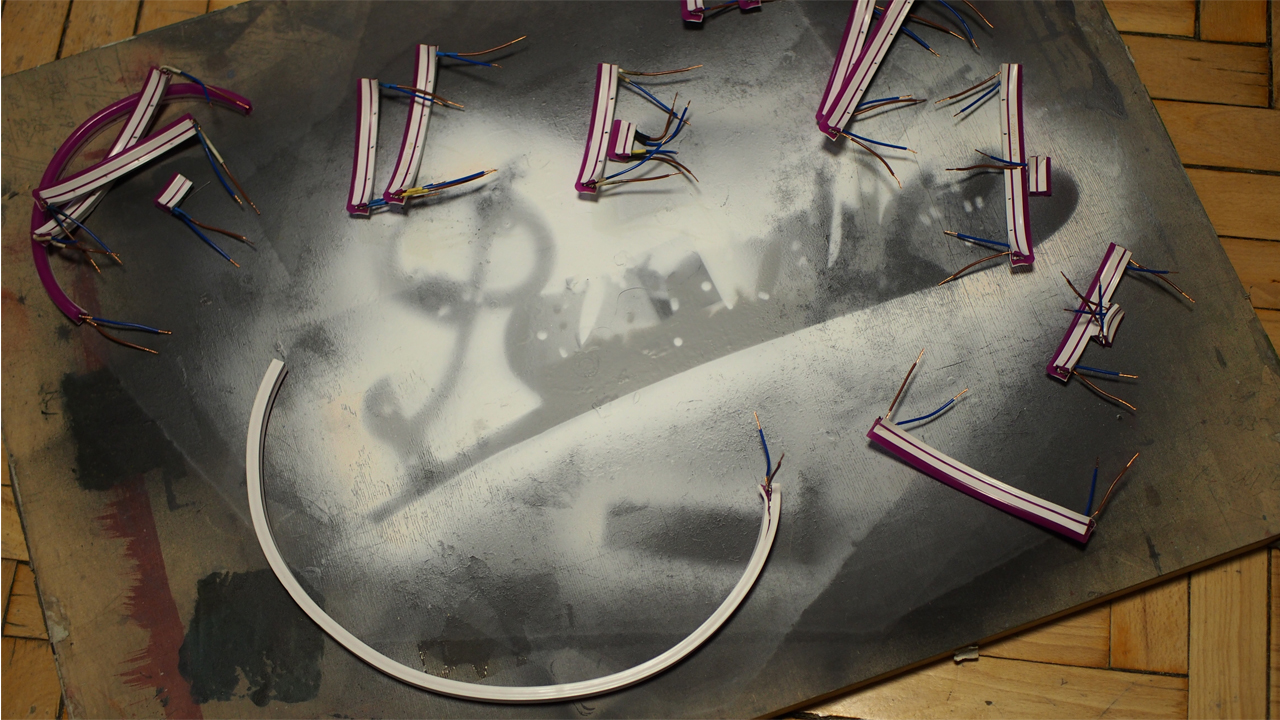

Ещё до покраски я нарезал неон на кусочки нужного размера, попытался впихнуть в пазы, а он не впихуивался. Как можете видеть мой энтузиазм иссякал постепенно.

Делать пазы без маломальских припусков на длину было опрометчивым решением.

Но времени на повторную печать не было, а значит оставались только самые варварские методы. Опять же по опыту Алекса мы знаем что паяльник отлично режет пластик...

4. Пайка и финальная сборка

Пришло время самой увлекательной части. Тут я ставлю кавычки.

Проводками, соединяющими кучу из отрезков неона, послужили кусочки распотрошённого ШВВП 2х0.5.

Кому-то из читающих это электриков стало плохо? Попрошу оставшихся не радоваться раньше времени, у меня заготовлена тяжелая артиллерия.

Вы решили пойти по моим стопам и стриппера у вас нет? Спешу вас расстроить - купить его придётся, тк зачищать несколько десятков маленьких проводков макетным ножом удовольствие крайне сомнительное.

Естественно нужен паяльник, с расходниками вроде припоя и пр.

И здорово если под диваном завалялся лабораторный источник тока, тк им удобно проверять работоспособность отдельных кусков и целых узлов, без что-нибудь замкнуть. Можно конечно понадеяться, что всё и так отлично заработает, ничего не отпаялась, и не закоротило в процессе и по середине куска не попался сгоревший светодиод. Риск, в конце концов, дело благородное.

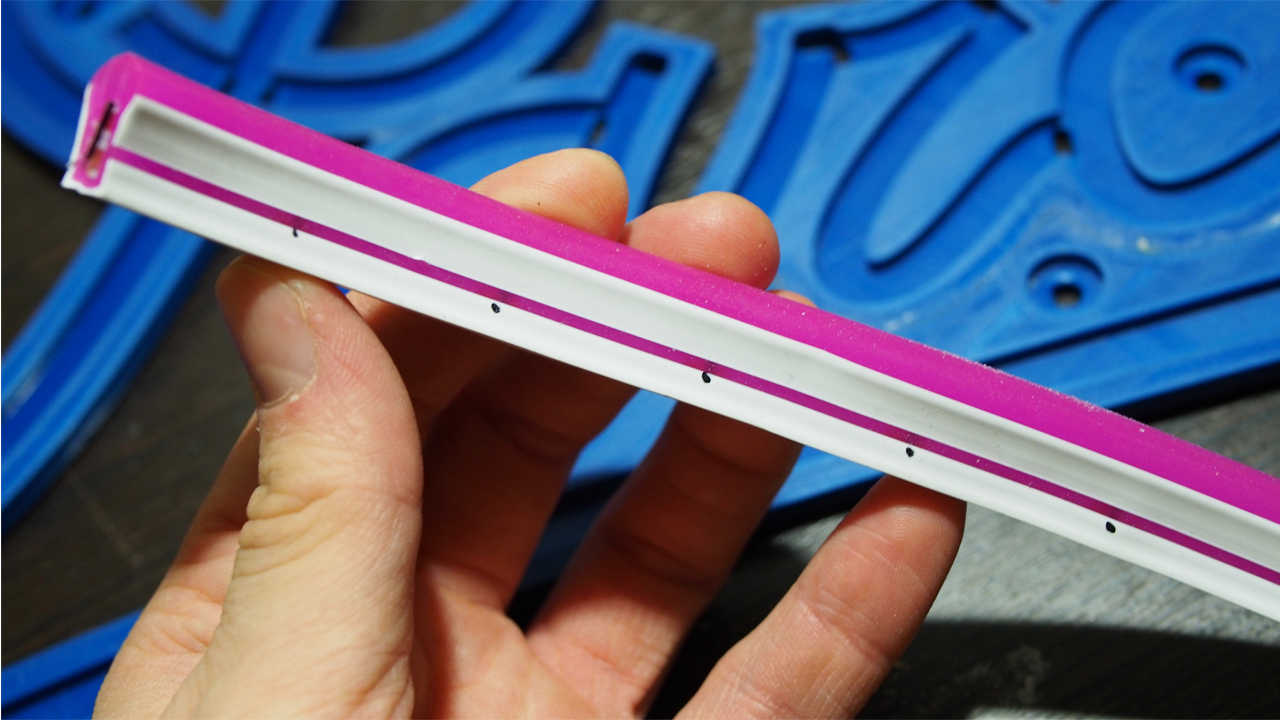

Как добраться до ленты в неоне зависит от его вида. Я аккуратно надрезал оболочку вдоль ленты, по внутренней стороне, где нет светодиодов, и отогнув её край паял.

От внешнего вида зависит и то, будите ли вы ставить маленькие точечки в местах реза.

На разном неоне рез помечают по разному, у меня он был элегантно спрятан в тонкой полоске под цвет рассеивателя. Выглядит красиво, но увидеть эти пометки, особенно в пылу работы, сложно. А так как я в любом случае подписывал куски маркером, какой к какой букве относится, несколько точек погоды не сделали бы, к тому же маркер легко стирается спиртом.

Это было весело...

Финишная прямая.

Осталось вклеить неон в пазы, пропихнув провода на обратную сторону, спаять их там, зафиксировать и подсоединить к ним кабель от блока питания.

Ну что же, выглядит даже не плохо. Да? Вдохните по глубже. Я обещал добить людей, занимающихся электроникой, а я держу своё слово.

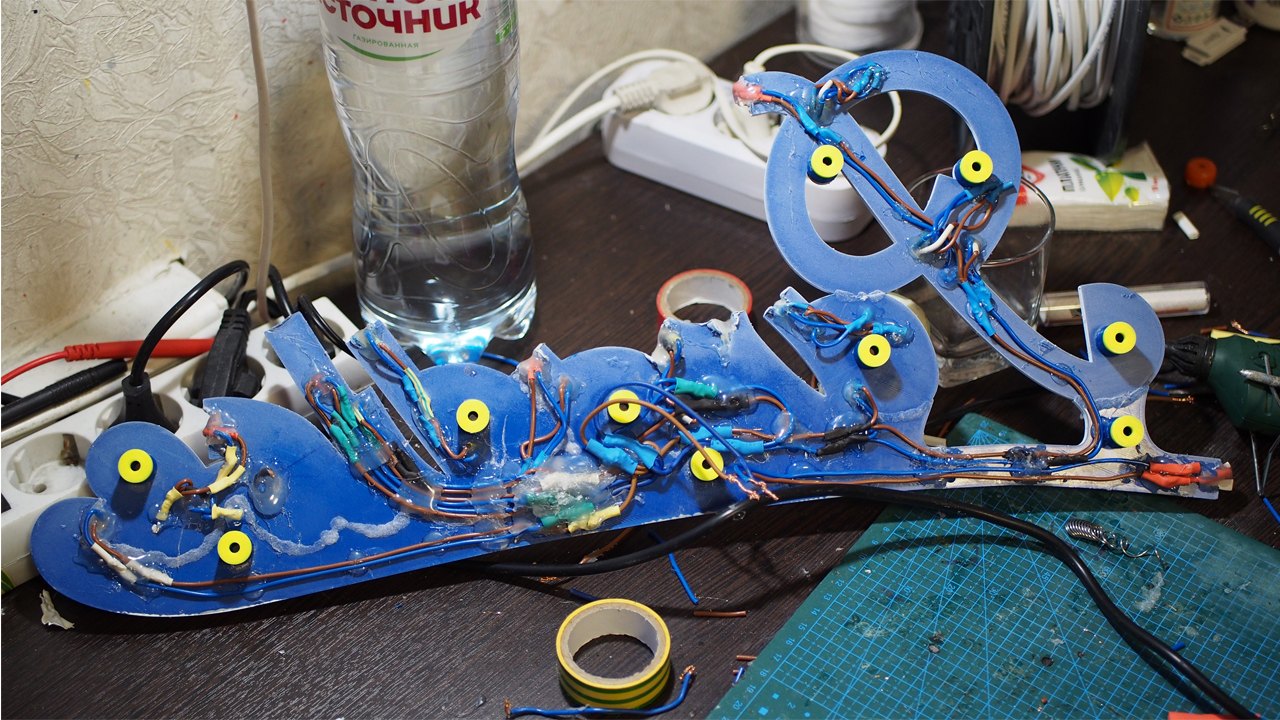

Помните, я говорил, что непрозрачное основание хорошая идея? Согласитесь, это месиво прекрасно бы смотрелось, просвечивая через оргстекло.

Ах да, последовательное подключение кусочков - его нет. Последовательно соединены сегменты отдельных букв, а вот буквы уже скручены параллельно. Другого выхода просто не было - неон пришлось укладывать очень плотно.

По хорошему минимальный размер одной буквы, это раз мер заглавной P, строчные же сгибались с огромным трудом и постоянно норовили выпрямится назад, сдерживало их только обилие секундного клея.

А ещё термоклей. Терпеть его не могу. Фиксировать им просто и быстро, но это привкус лайвхаков...

Осталось совсем чуть-чуть, а именно - собрать провод с выключателем и зафиксировать его при помощи узла и случайного куска пластика,

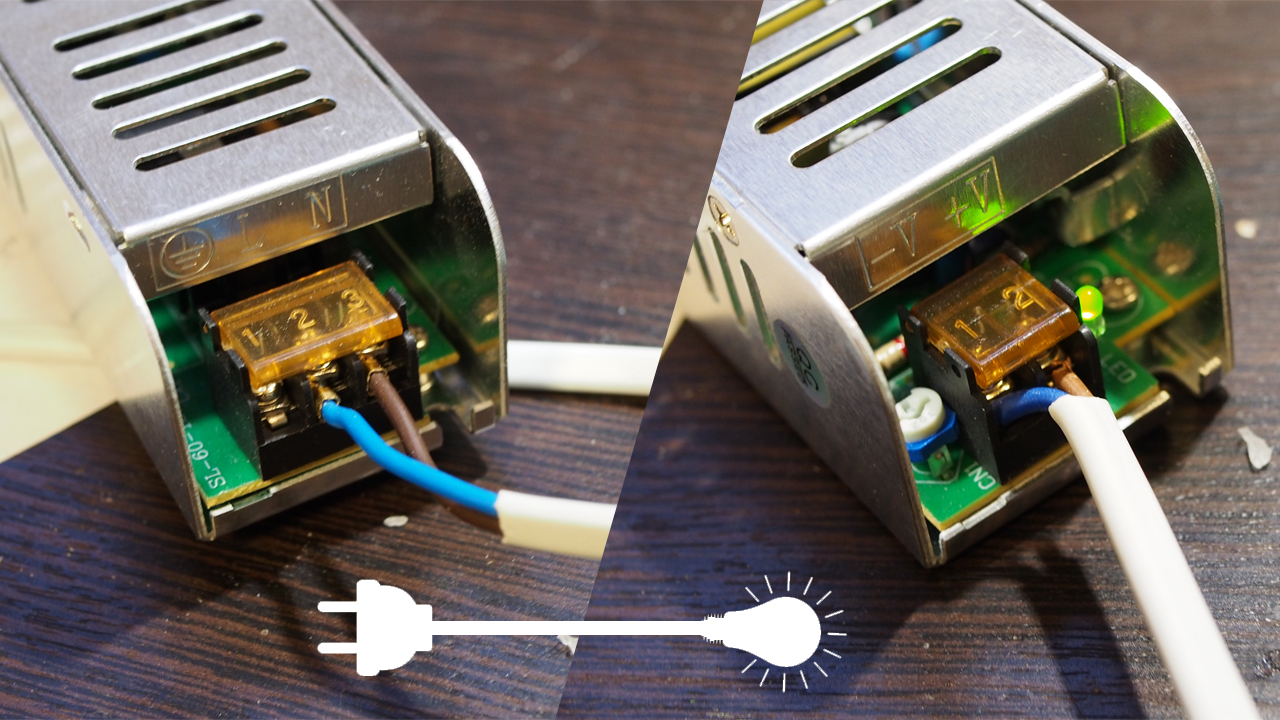

подсоединить к блоку питания, а блок в сою очередь к проводу с вилкой

и наконец повесть всё это добро на стену, благо у блока питания есть отверстия под саморезы.

Думаю нет смысла шутить про барабанную дробь - результат вы видели ещё вначале поста.

5. Выводы

Это было интересно.

Я не хочу разделять минусы и плюсы гибкого неона, просто поделюсь общими впечатлениями.

Чем проще и больше по размеру формы, тем удобнее работать.

Даже если зафиксировать сложный завиток, из-за высоты ленты, в верхней её части он распрямится.

Светит очень ярко, как маленький прожектор, освещающий всю комнату, мне с моим зрением смотреть на него больно, так что лучше вместо выключателя ставить диммер, чтобы была возможность отрегулировать яркость.

Неон не холодный а скорее тёплый, лента немного греется.

А вот блок питания греется сильно, но это обычная ситуация если вспомнить блоки от ноутбуков.

Ну и наконец, эстетическая часть. В жизни светодиоды просвечивают слабо, и только под определенным углом, а вот при сьемке как видео, так и фото уже начинают бросаться в глаза.

Собственно на фотографиях всё видно. Более лента с большей плотностью может это исправить, но если вы не планируете снимать её, то и заморачиваться не стоит.

Главный вопрос - стоит ли вообще затевать подобное?

Да, но есть нюансы и нужно время.

Сделать вывеску самостоятельно будет дешевле, чем заказывать (правда я очень сильно срезал цену отказавшись от оргстекла).

Но если всё-таки решили заказать, то настоящий неон выглядит на порядок лучше, есть в нём что-то особенное, а стоит не на много дороже...
