Так уж случилось, что после моего предыдущего рассказа про псевдо RX580:

Ремонт видеокарты Sapphire RX580 (кто её замаскировал под RX580?)

появилось сообщение об обмене "абсолютно рабочей RX580 Nitro" с доплатой на мою более дорогую видеокарту. Почему бы и нет.

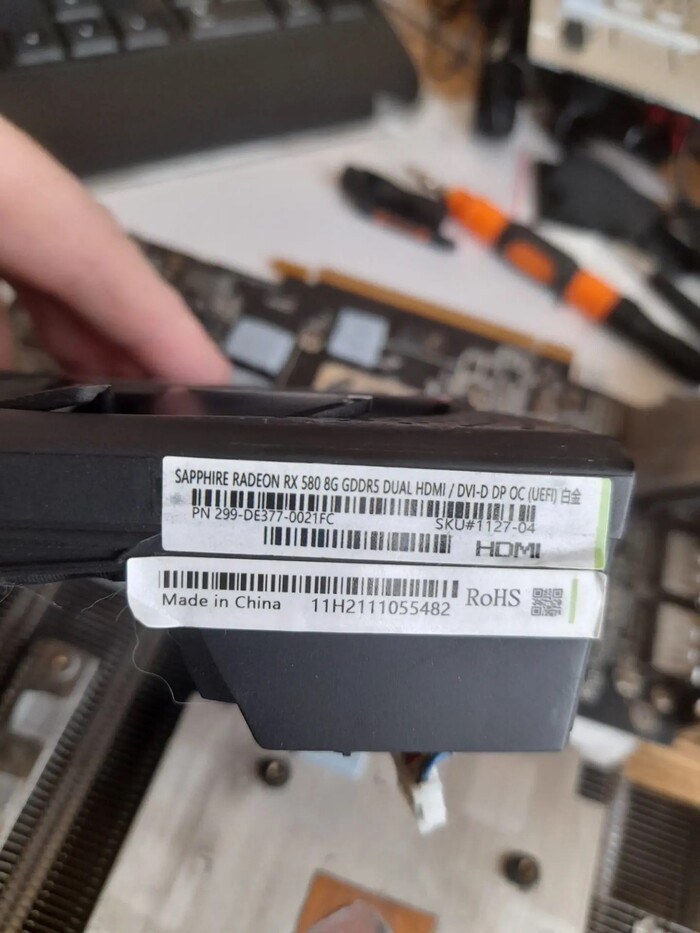

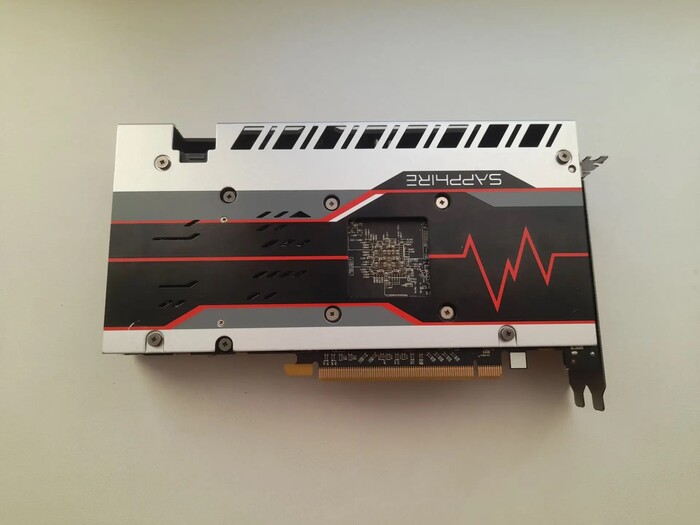

И вот человек на байке привозит Pulse, у которой на этикетке написано RX580. В этот раз слова PULSE нет.

Ну я думаю, что может на этот раз я реально увижу Pulse с GPU 215-0910038 или 215-0876184.
Конечно же, прежде чем воткнуть в стенд чужое устройство неизвестного состояния, я это дело разбираю, осматриваю, замеряю сопротивления по линиям.

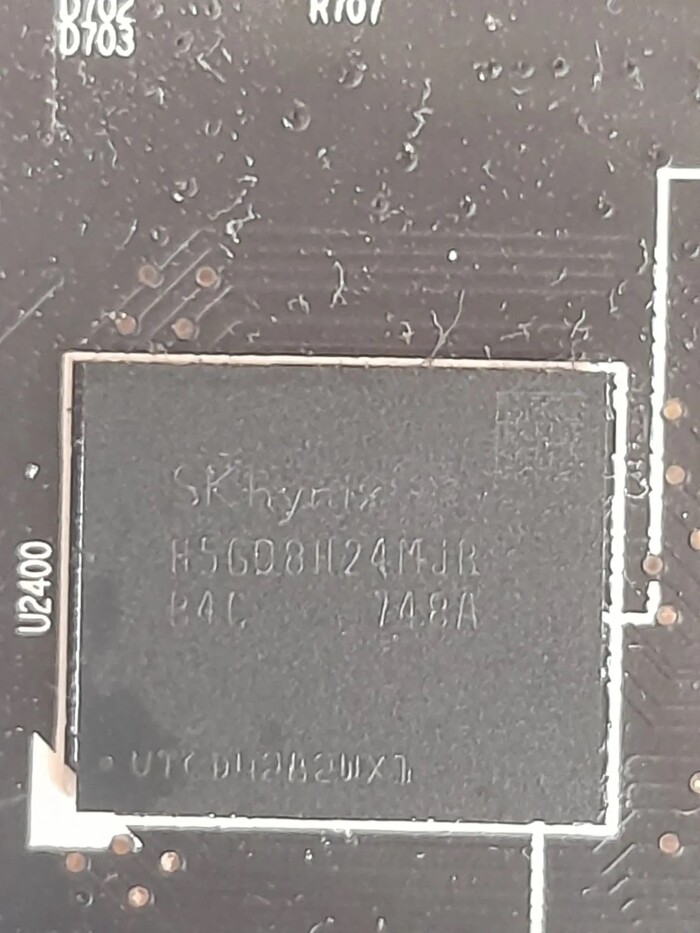

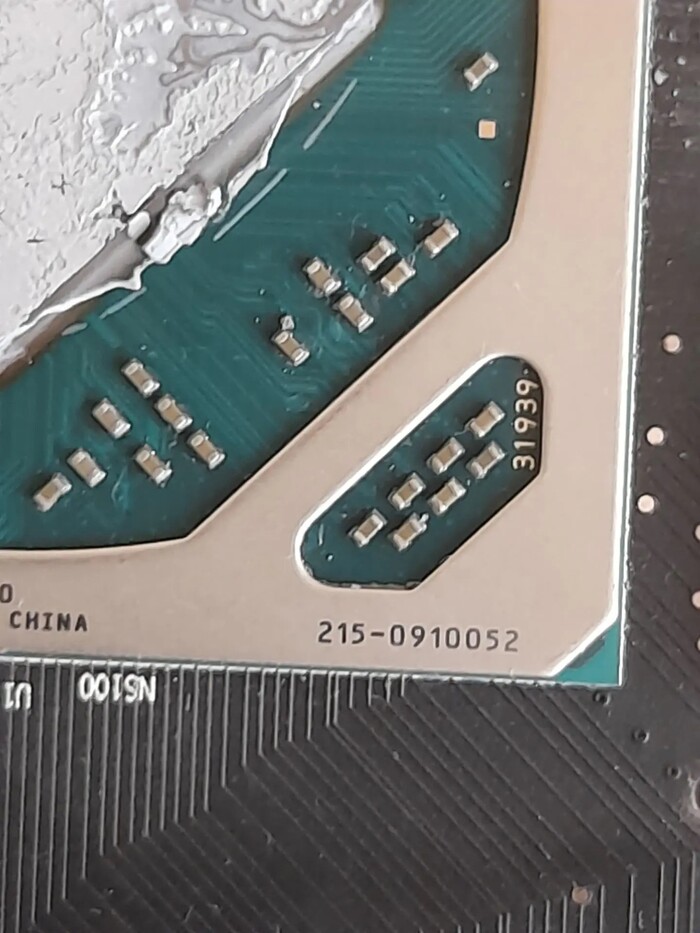

Всё хорошо, внешнее состояние хорошее, память и ГПУ не ужаренные в усмерть. Маркировка на ГПУ 215-0910052. Чуда опять не случилось, как говорит мой друг, и да и увы, это всё тот же RX570.

Ладно, можно было бы на этом закончить рассказ. Но, как всегда, есть еще о чем написать.

После очистки платы проверяю работоспособность линий питания и выдачи изображения. Тут всё норм. Чтобы сэкономить время, лишний раз не разбирать, сразу до сборки всё отмываю от пыли, грязи, шерсти и сальных накоплений домашних животных (собак, кошек, тушканчиков и лемуров).

Собираю всё это в кучку, дальше надо посмотреть, что в биосе. Винда загружается и что мы там видим?!

А видим мы там очередной гемор!

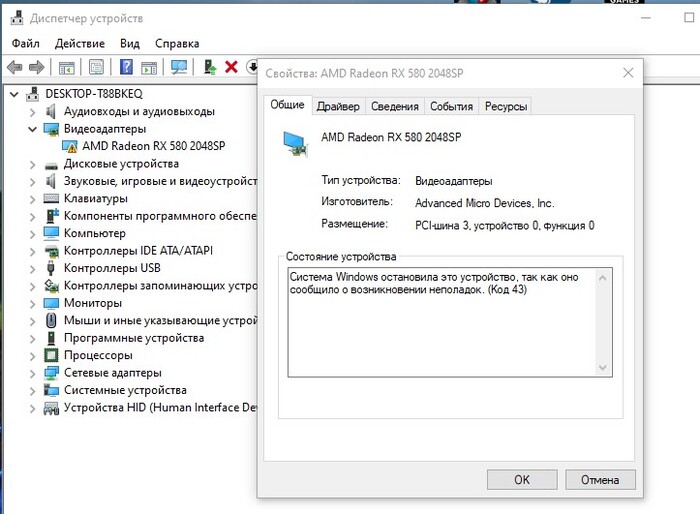

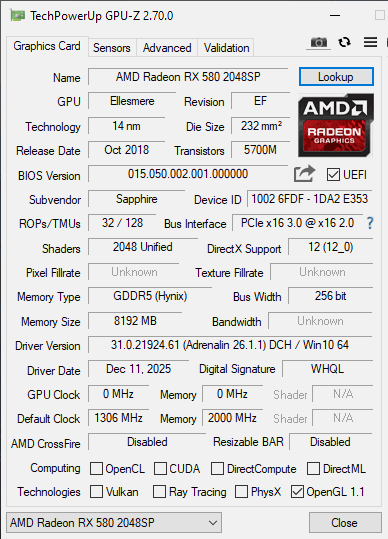

Модифицированный БИОС. У нормального человека с нормальной системой с нормальными драйверами эта видеокарта считается нерабочей. Вот и как таких людей называть, которые на голубом глазу тебе говорят о полной работоспособности устройства? И не боятся же кармической развязки, например, где-нибудь с мотоцикла упасть. И всё из-за какой-то мелочи как старая видеокарта!

Надо как-то приводить это всё дело в порядок.
Фактически, если вы купились на RX580, но приставкой в названии 2048SP (или количеством потоковых процессоров 2048), то это означает, что вас обманули. Это совсем не RX580. И наши друзья из КНР активно приклеивали наклейки с такими надписями на лоха.

Реально мы получаем разогнанную память и процессор. Высокую вероятность нестабильной работы в таком режиме и совсем крошечное повышение производительности (шейдеры-то не отрастут до 2304 как у RX480, 580).

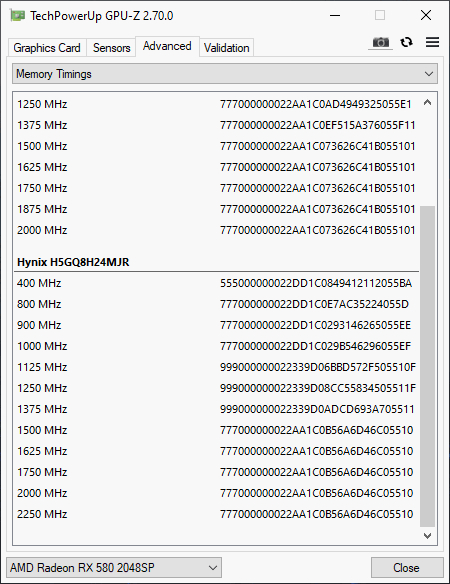

Открываем вкладку таймингов GDDR и видим там тайминги под майнинг. Эта видеокарта могла нормально работать только как майнинговая с патченными драйверами. Как гражданская игровая нет. Как говорит мой друг, печаль огорчение остается развести руками.

Только я снимаю скрины, как система начинает тупить, изображение мигает и стенд улетает в бесконечную перезагрузку.
После вкл/выкл система загружается, успеваю накатить биос RX580 2048sp с нормальными таймингами. И тут началось- всё заполосило, заколосило, в синий экран смерти. Полный набор неприятностей.
В какой-то момент я решил приговорить ГПУ. Последний шанс - прошить родной БИОС от RX570.

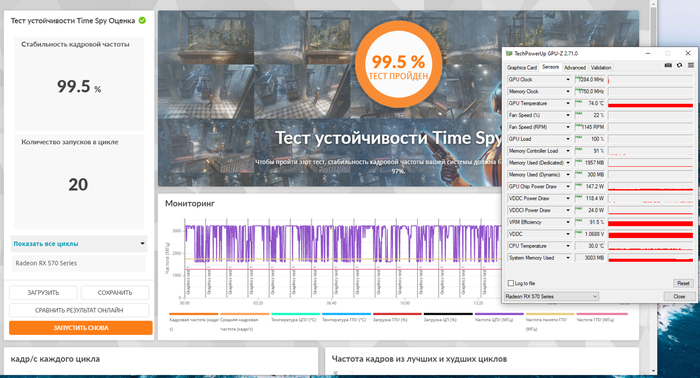

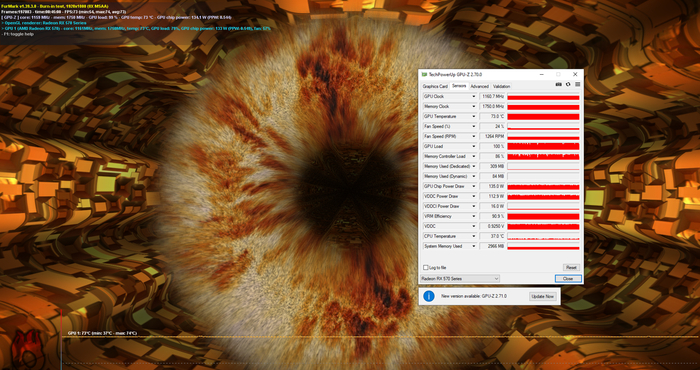

После прошивки буря успокоилась, видяшка заработала нормально. Отправилась на стресс-тесты стабильности, часть из которых ниже на скринах. Всё успешно прошла. Ура.

P.s. Раздался звонок:
- У вас есть RX580?
-Нет, у меня есть RX480
-Нет, мне нужна RX580, я нашел у другого продавца RX580 2048SP!

Как говорится, раз вкусно, то вкусно. Знайте, что покупаете и да не будете обманутыми!

Добрый день. Есть видеокарта rx580 8gb, артефакты в играх, так норм. Ее не жалко, но по инструкции прозвонил. Все сопротивления в норме, вот этот элемент в обрыве + земля не звонится от разъема питания. Помогите определить что это за элемент. Заранее благодарю.

Всех приветствую)

Со слов клиента, на эту видеокарту попала жидкость и она перестала работать.

Снимаем радиатор и осматриваем:

Ещё заводская, уже «окаменелая» термопаста и какие-то следы возле колодки 12В.

Замер сопротивлений показывает заниженное сопротивление по 12В:

Рядом с ШИМ- контроллером питаний ГПУ видно след от жидкости. Вероятно это и есть причина по которой произошло КЗ.

Виновник был найден сразу:

Снимаю дохлый транзистор и проверяю сопротивление без него:

Отлично. Сопротивление выросло.
Далее меняю транзистор на донорский, жду когда карта остынет и замеряю сопротивление ещё раз:

Супер.

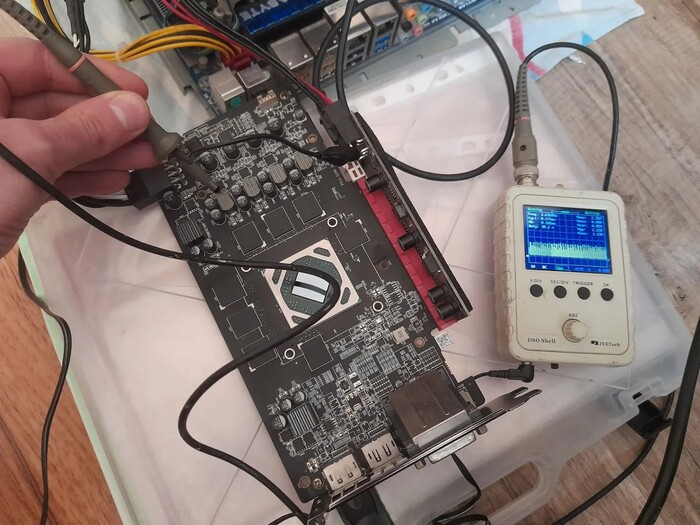

Затем делаю тестовое включение карты через ЛБП и проверяю осциллографом, работает ли ремонтированная фаза:

Всё хорошо.
Далее отчищаю карту, впаиваю предохранитель вместо дросселя на всякий случай и тестирую карту:

Если вы решили что на этом всё, то нет)

Во время тестирования я заметил какие-то непонятные точки в определенных текстурах. Типа артефакты.

На всякий случай прогнал стандартный тест памяти в tserver.
Проблем не выявил.

Но на бублике фурмарка эти точки проявляются:

Причина этих артефактов 99% в ГПУ.

Я, на сколько это возможно, посмотрел под память и видеочип, признаков залития или других дефектов не обнаружил.

А учитывая возраст этой карты и «окаменелую» заводскую термопасту, делаю вывод, что ГПУ просто отъехал от перегрева… хоть и работает без 43 ошибки.

Дальнейший ремонт просто нецелесообразен.

Москва

Поделюсь личным опытом использования ASUS RX580 ROG STRIX и драйверами на эту видеокарту. Точнее, "особенностями" использования. Сразу скажу, что ОС - популярная у многих Windows.
Если Вы расчитываете использовать принцип "поставил и забыл" с этой видеокартой, то нет, не угадали. Самый очевидный и простой способ - поставил видеокарту, скачал с сайта AMD или ASUS драйвера, имеет один маленький, но существенный нюанс, который не меняется ( с января 2020 по август 2021). Дело в программном алгоритме охлаждения карточки. Великий и могучий Radeon Software превращён программистами - разработчиками в кракена с кучей ненужного функционала. До сих пор не могу понять, зачем внутри имеется веб браузер? Так вот, отвлёкся, при установке вышеуказанного софта рабочий диапазон скоростей вентиляторов по умолчанию программно зажимается в пределах 35-55%. И этого совершенно недостаточно для раскрытия потенциала карты при комнатных температурах. Да, в таком режиме, система охлаждения "очень тихая" как пишут некоторые сайты обзора компьютерных железок. Но есть одно НО - аппаратно - программные механизмы защиты от перегрева видеочипа, заложенные разработчиками, будут понижать частоту и напряжение, подаваемые на чип, и будут делать это очень агрессивно при температурах выше 65 градусов, соответственно, будут падать те самые нужные FPS. В режиме без тяжелых нагрузок, если ничего не трогать в настройках драйверов, то при температуре 55 градусов включаются вентиляторы (до этого они "сдерживаются", не шумят благодаря "технологии" Zero RPM" и берегут Ваши уши) и неспешно охлаждают видеокарту. Как сказал выше, охлаждают тихо и так себе. В играх на чипе реально достичь температуры в 68 - 70 градусов. Имеющийся датчик температуры VRM покажет 100 - 105. И при таких температурах производительность будет снижена.
Разумеется, заметив это дело, я поспешил исправить ситуацию и вручную задал кривую зависимости температуры чипа - скорости вентиляторов охлаждения. Меня ожидал следующий момент: #1. Системы охлаждения хватает вполне для отвода заявленных 185 ватт тепла. #2. Система охлаждения шумная (субъективно). #3. Фишка с отключением вентиляторов, когда карта не нагружена перестаёт работать. #4. Минимальная скорость вентиляторов при тех самых 35% скорости - 1550 об/мин и меньше - никак. Сразу скажу, что #4 мне победить не удалось, видимо, если нужно меньше скорость - нужно менять родные вентиляторы. Про #3 есть один нюанс. Ввиду текущих цен на видеокарты считаю его актуальным. Описание ниже. Когда включается компьютер, видеокарта нагревается до 50-55 градусов и штатно поддерживает эту температуру в простое. Если игры, то греется грубо до 70. Перепад в 15-20 градусов. В случае, когда я задал кривую работы вентилятора вручную, чудесный Radeon Software выключает этот алгоритм Zero RPM и видеокарта без нагрузки остывает до 27-30 градусов под действием своих энергосбережений и постоянно дующих вентиляторов. При игрушках нагрев идёт до 63-65 градусов. Уже 30-35 градусов разницы (это на чипе, на VRM 40-50). Казалось бы - небольшая разница. Но есть следующие нюансы - у графических чипов довольно большая площадь и способ "подключения" на плату - уже давно не используют ножки. Вместо них применяют миниатюрные "шарики" из припоя (поправьте, если неверно описываю) и из-за их малого размера при термоциклировании чипа возникают механические напряжения, которые могут послужить причиной частичной "отпайки" ряда контактов и выхода из строя видеокарты. Тема про термоциклирование в электронных компонентах получена из интернетов, осмыслена и, по этому, изложена в этом длиннопосте.
И что со всем этим делать? Использовал 2а рабочих варианта: #1. Установка ТОЛЬКО драйвера на видеокарту (выбирается штатными средствами установщика), плюс использование ASUS GPUTweak. Утилита родная, от производителя и умеет много чего (профили разгона, кривые управления вентилятором, мониторинг того, что не может видеть HWInfo64). Проверено, работает. Вариант #2: Установка "кракена" Radeon Software, создание ручного/пользовательского профиля охлаждения видеокарты и правка его параметров для включения Zero RPM. Тут просто и понятно: https://www.reddit.com/r/Amd/comments/bdl927/radeon_software...
У второго варианта имеется минус - по неустановленной причине (кривость кракена-софта) при возникновении ошибки в Radeon Software и последующей перезагрузке требуется вручную загрузить пользовательский профиль заново. За полгода использования было 1 раз. С вариантом 1 такого никогда не было.
Есть ещё один "камень в огород" Radeon Software - на этой чудесной видеокарте имеются разъёмы 2шт для подключения внешних дополнительных вентиляторов. В ASUS GPUTweak на них можно задать кривую управления от температуры. Программный кракен этого не позволяет. Вообще никак. Он не видит их.

К чему все эти танцы с вентиляторами, софтом, вмдеокартами? #1 к сожалению "из коробки" у меня не заработало как надо. #2 у меня действительно тихий системник, когда он без нагрузки, было актуально разобраться. #3 тешу себя надеждой, что правильная настройка железа повысит безотказную его работу. #4 было интересно разобраться. #5 может найду единомышленников, интересующихся такими железячными вопросами.

Пардон за длиннопост, может кому-нибудь будет интересно.
