Рассказ в нескольких частях с прологом и эпилогом об электрике, доле участия Моторинвеста в китайской конструкции автомобиля японской платформы, а также зачем там 3 симки, о магнитоле, установке камеры заднего вида, о том, почему мне потребовалось выпотрошить проводку, связи с представителями завода и результат.

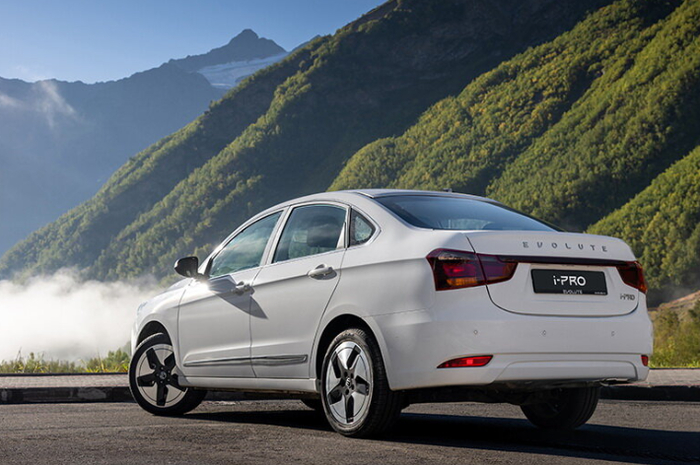

Всё началось самым обычным солнечным осенним днём с плана-задания установить в электромобиль Evolute i-pro камеру заднего вида.
Казалось бы, что может быть проще, когда проводка под камеру уже разведена. Ставь камеру и отвали моя черешня. Но всегда обозначит своё присутствие некое волшебно-мерзкое и загадочное "НО".
Магнитола не включается и не подает признаков жизни...
Интересно? А то! Это был пролог. Продолжение следует...
upd: пилотная серия получила отрицательные рейтинги, продолжения не будет)
появилось сообщение об обмене "абсолютно рабочей RX580 Nitro" с доплатой на мою более дорогую видеокарту. Почему бы и нет. И вот человек на байке привозит Pulse, у которой на этикетке написано RX580. В этот раз слова PULSE нет.
Ну я думаю, что может на этот раз я реально увижу Pulse с GPU 215-0910038 или 215-0876184. Конечно же, прежде чем воткнуть в стенд чужое устройство неизвестного состояния, я это дело разбираю, осматриваю, замеряю сопротивления по линиям.
Всё хорошо, внешнее состояние хорошее, память и ГПУ не ужаренные в усмерть. Маркировка на ГПУ 215-0910052. Чуда опять не случилось, как говорит мой друг, и да и увы, это всё тот же RX570.
Под капотом RX570
Память Hynix 8Gb
Ладно, можно было бы на этом закончить рассказ. Но, как всегда, есть еще о чем написать.
По фазам всё ок
После очистки платы проверяю работоспособность линий питания и выдачи изображения. Тут всё норм. Чтобы сэкономить время, лишний раз не разбирать, сразу до сборки всё отмываю от пыли, грязи, шерсти и сальных накоплений домашних животных (собак, кошек, тушканчиков и лемуров).
Полировка пятака было/стало
Собираю всё это в кучку, дальше надо посмотреть, что в биосе. Винда загружается и что мы там видим?!
Прекрасная картинка
А видим мы там очередной гемор! Модифицированный БИОС. У нормального человека с нормальной системой с нормальными драйверами эта видеокарта считается нерабочей. Вот и как таких людей называть, которые на голубом глазу тебе говорят о полной работоспособности устройства? И не боятся же кармической развязки, например, где-нибудь с мотоцикла упасть. И всё из-за какой-то мелочи как старая видеокарта!
Надо как-то приводить это всё дело в порядок. Фактически, если вы купились на RX580, но приставкой в названии 2048SP (или количеством потоковых процессоров 2048), то это означает, что вас обманули. Это совсем не RX580. И наши друзья из КНР активно приклеивали наклейки с такими надписями на лоха.
Мод-биос с повышенными частотами ГПУ и GDDR
Реально мы получаем разогнанную память и процессор. Высокую вероятность нестабильной работы в таком режиме и совсем крошечное повышение производительности (шейдеры-то не отрастут до 2304 как у RX480, 580).
Открываем вкладку таймингов GDDR и видим там тайминги под майнинг. Эта видеокарта могла нормально работать только как майнинговая с патченными драйверами. Как гражданская игровая нет. Как говорит мой друг, печаль огорчение остается развести руками.
Только я снимаю скрины, как система начинает тупить, изображение мигает и стенд улетает в бесконечную перезагрузку. После вкл/выкл система загружается, успеваю накатить биос RX580 2048sp с нормальными таймингами. И тут началось- всё заполосило, заколосило, в синий экран смерти. Полный набор неприятностей. В какой-то момент я решил приговорить ГПУ. Последний шанс - прошить родной БИОС от RX570.
После прошивки буря успокоилась, видяшка заработала нормально. Отправилась на стресс-тесты стабильности, часть из которых ниже на скринах. Всё успешно прошла. Ура.
P.s. Раздался звонок: - У вас есть RX580? -Нет, у меня есть RX480 -Нет, мне нужна RX580, я нашел у другого продавца RX580 2048SP!
Как говорится, раз вкусно, то вкусно. Знайте, что покупаете и да не будете обманутыми!
В самый разгар важных дел раздался звонок друга с просьбой починить печатный станок Roland. Время деньги, за мной прислали лимузин на 35х колесах, который и доставил меня с моим счастливым мультиметром в пункт назначения.
В ремонте приняли участие работники почти всего административно-технического здания. У кого-то, так между делом, внезапно оказалась схема принципиальная, электрическая в электронном формате, у кого-то в кармане запасные детали, у другого в носке шестигранник и паяльник, кто-то помог горячим чаем и сэндвичами. Моей задачей было выявить гадёныша на плате, который вышел из строя. Им оказался большой и сильный транзистор из группы его коллег.
Мы бравые ребята, но среди нас крот
Герой дня. Красивый маникюр не мой, я тут только крестик поставил карандашом
Героем рассказа сегодня будет Radeon RX580 8GB от Sapphire.
С описанием "не стартует, вентиляторы не крутятся, изображения нет. Скорее всего, после обслуживания вместо термопрокладок там термопаста " она уверенно легла на операционный стол.
Я себе представлял Pulse как облегченную версию. Sapphire RX580 Pulse ни разу не попадалась. Было любопытно посмотреть на устройство системы питания графического процессора в облегченной версии с полноценными 2304 потоковыми процессорами, которые любят покушать электричество и я начал разборку.
Вкрытие показало, что в неё лазили лютые дилетанты. Винтики собраны от разных видеокарт, разного цвета с разными жесткостями пружин. Вместо пятого контрольного винта без пружины, закручен винт с пружиной.
И действительно, вместо термопрокладок наляпан километровый слой термопасты. Сзади на бэкплейте ни термопрокладок, ни термопасты, за что отдельное спасибо - меньше оттирать этот бардак.
Я куриные мозги, поэтому намажу побольше термопасты вместо термопрокладок. Не знаю нормально ли, но будет вкусно. Кашу же бл маслом не испортишъ
VRM GPU состоит из четырех линий питания. Всё как обычно, четыре DrMos. А что с идентификационным номером процессора? А с ним тоже всё просто. 215-0910052. Это RX570 Как говорится, нас было двое, нас кто-то обманул!
Чистокровный RX570
Ну хоть с памятью без обмана - объем совпадает
Ладно, будем жить с тем, что есть, то и будем есть. Надо делать раз взялся. Убрал термопасту, осмотрел. Следов раскопок не нашел, память и ГПУ не ужаренные, выглядит всё хорошо. Можно дальше работать, пытаться восстановить. Проверка предохранителей показала, что они пробиты по линии доп питания.
Я твоя проболема, я здесь. Вот тебе подсказка
Внешних повреждений нет. Конденсаторы без признаков повреждений. Скорее всего вышел из строя DrMos. Следущий шаг квеста - какой из четырёх? Пойдём методом исключения. Одна линия запитывается из PCI-e, три оставшихся из доп разъема. Осталось найти, какой из трёх. Решил использовать метод подъема катушек. Поднял первую и сразу в цель! Нижний DrMos - наш клиент.
SiC632A - мы тебя не забудем
Следующий шаг квеста - где взять микросхему? Новых у меня не нашлось. Начал перебирать хлам. Нашел героически прогоревшую насквозь XFX RX580, в которой визуально по размеру похожие микросхемы, но не SiC632A. Но похожи. Очень похожи...
Даже с кратером она работала до снятия деталей. Спасла несколько видеокарт
Это наш новый друк, наш спаситель
Как оказалось из "секретной" документации, микросхема FDMF3035 является аналогом нашего SiC632A. Только надписи повернуты на 90 градусов, из-за чего отсчет ног ведется иначе.
Так и поселилась новая старая микросхема на нашем протагонисте.
Как родной
Новые предохраниели
И снова замеры. Теперь всё в норме. В стенд на пробный запуск, опять замеры. Ослик показал пульс на всех фазах. На мониторе появилась картинка, видеокарта ожила.
1/2
Здесь два фото
Если неискушенный читатель подумал, что на этом всё, то, на самом деле, всё только начинается.
Шаг следующий - ходовые испытания. Медный пятак на охлаждении под кристалл уже потрепан годами. Надо бы привести его в чувство, зашкурить и отполировать. Скинуть лишний градус с ядра не помешает. Поставить термопрокладки пока хотя бы на VRM лишним не будет.
Полировка
Дальше сборка, в стенд и полетели.
1/2
Тесты на прочность
Спустя многочасовые тесты на стабильность, настало время снова всё разобрать, отмыть детали и подготовить к окончательной сборке.
Дарую вторую жизнь вещам. Снова как новая
В стиральной машине отмывается хорошо)
Дальше сборка и снова на тесты.
P.s. Термопрокладки теперь лежат на своих местах как и должно быть. Фото почему-то не сделал. Но вы можете поверить мне на слово или купить и проверить :)
И да, это была RX570 изначально, судя по версии BIOS и характеристикам. Даже не бутафорская RX580 SP2048. Полагаю, что в какой-то момент, кто-то поставил кожух с этикеткой RX580 и втулил это под видом RX580.
Несколько лет лежал телевизор 43` Samsung с разбитой матрицей. Фактически, на момент поломки он был новый, отработал меньше месяца. Поэтому я упаковал его обратно в коробку и комплектуху по мешочкам разложил. Выбросить было жалко, а менять матрицу дорого.
Так прошло пять лет. Или около того, точно и не вспомнить.
Как оно всегда бывает, у мамы сломался телевизор и я подумал почему бы мне не восстановить тот, что лежит. Написал в сервис Самсунг и... ответа не получил. Написал продавцу матриц на Авито, цена меня устроила, купил.
По приходу в тот же день сделал замену.
Матрица пришла в сборе с корытом, поэтому задача предстояла переставить электронику. Винтовых соединений нет, всё на защелках - дело 5 минут или как я всегда говорю Да х.ли тут делать.
Зачем я притащил шуруповерт непонятно. Ни один шуруп при замене мытрицы не пострадал, т.к. шурупов там нет
Изначально на старой матрице изображение было с сильными засветами. Причем, даже в нижних углах, хотя, светодиды подсветки расположены только сверху. На новой всё хорошо.
1/2
Старая матрица Египет, новая Вьетнам
Поставил заднюю крышку, которая тоже на защелках и прикрутил ногу. И вроде-то и писать нечего модульная замена она вот такая молниеносная. Обошлось удовольствие это в 18300р. Включил в ризетку и настроил источники, вот и всё. Пива мне срочно! Зрелища у меня уже есть.
Попросили меня починить робот-пылесос Puppyoo R30. Ну как тут можно отказать?) Что с ним? Пытается бегать, но делает это как изрядно выпимший робот. Ура! Легкий ремонт - скорее всего, колесо заблокировано накопившимся мусором, намотавшимися волосами.
- Доктор Хаус, нужен диагноз! - Назначим пациенту вон те таблетки и, если он не помрет, то мы угадали. :)
Часть первая: Знакомство
Диагностика.
Что означает в действиях это слово? Означает оно 90% ремонта. Это самое сложное мероприятие, когда необходимо правильно определить, что сломалось. Это сложная, упорядоченная работа синапсических связей в головном мозге, направленная на точечный поиск оптимального решения для определенной задачи. Остальные 10% ремонта представляет собой сущую ерунду из координированной работы рук.
Отлично. Начнём поиск неисправности. Пойдём логическим путём. Что нам известно? В пылесос уже кто-то заглядывал, потерял шуруп и оставил нам подсказки.
1/2
Маникюр не мой, я не ношу маникюр)
В записках старого Флинта говорилось о двигателе и ремне. Ладно, что это нам даёт? Таблетос бегает, иногда тупит, крутится вокруг своей оси, делает вид, что натыкается на стену. Наверное, что-то с колесом. В нашем случае - левым. Разбираю, снимаю модуль - это редуктор с колесом и мотором в сборе.
Это фото не моё, но моё было бы таким же. Я не сделал своё, извините.
Вот здесь бо бо (маник не мой :) )
Редуктор шумноват, но рабочий
Колесо ходит туго по сравнению со вторым. Мусора, волос нет. Редуктор в нормальном состоянии, проблем нет.
Остаётся мотор. Подкидываю ему питание, а он как ни в чем не бывало работает. Потребление такое же как и на втором. Ничего не указывает на неисправность. Колесо начинает крутиться также как и второе, без усилий.
Ну ладно. Мистика на каждом шагу, поверим. Собираю все обратно, но переставляю мотор на другой редуктор, и меняю местами платы с оптопарами. Ну так, эксперимента для.
Пылесос катается у меня два дня, проблем нет. Отдаю. Получаю в качестве вознаграждения красную рыбку, бегу довольный в пивнушку.
Часть вторая: Отрицание, торг, депрессия
Спустя полторы недели поступило сообщение, что пылесос захворал. На препарационный стол его, срочно! В этот раз возникла проблема с правым колесом. И опять колесо туго вращается. А, как мы помним, там только мотор от левого. Таким образом, методом исключения мы исключаем электронику, в т.ч. драйвер. Значит, все-таки, мотор - гад!
По обмоткам всё ровно
Вскрытие мотора проблем не выявило. Сопротивление обмоток одинаковое. Но есть подклинивание, когда ось отклоняется из-за зазора между подшипником и валом. Сначала мне так показалось. Немного с ним поковырявшись (каких-то пол дня) собрал всё обратно. И тут выявился такой момент: сидишь, крутишь его как спиннер, всё нормально. Но в какой-то момент ловишь клин как при коротком замыкании обмоток. Однозначно, эту мистику под замену.
Часть третья: Принятие, возвращение к жизни
Итак, рыбку мы съели, а робот у нас хромой. Поэтому, собрав воедино всю информацию и полученный опыт, надо выработать план. Мы помним, что записки старого Флинта говорили нам про мотор и ремень. Будем проверять всю механику. 1. Меняем мотор редуктора колеса 2. Проверяем привод щетки (ремень, подшипники, мотор) 3. Проверяем СРАР и всё что можем Всё просто. Куда может быть проще?
Слева колесо от попыёоо, справа от tefal
Мотор. Маркировка RP360-SN/14315DV Это, как я понял погуглив, типоразмер, тип щеток, кол-во витков, толщина провода и т.д., влияющие на мощность и кол-во оборотов. Подобный мотор в продаже не нашел. Но нашел такой в составе колеса-редуктора от робота пылесоса Tefal Explorer Serie 20 / 40 /45 /50. Да и само колесо в сборе подозрительно внешне похоже и стоит дешевле, чем от poppyoo с али.
По приходу оказалось, что, фактически, это аналоги, болт он. Редуктор Тефаль мне показалось работает мягче и тише. Внешне отличается только оттенком пластика крыла-крепежа и наличием этикеток как акцизы на буталках с алкоголем). Т.е. оно видно, что фирмовое.
2. Щетка
Щетка еще послужит. Подшипники под замену
Щетку менять смысла нет, но подшипники забиты мусором, заржавели, заклинили - под замену Подшипники щётки MR84ZZ (4х8х3мм)
Один из подшипников щетки
Мотор привода щетки 395SA-1990, подшипник ведомой шестерни, ремень 122-S2M в хорошем состоянии, замена не требуется. Требуется чистка от волос. Для очистки подшипника потребовалась выпрессовка. Я намерил размер подшипника 11х5х4.5. Но с высотой 4.5 сейчас уже не уверен, мог и ошибиться.
1/6
Детали привода щётки
3. СРАР дует, остальные части электроники работают, проблем нет. Оценить состояние аккумулятора я не смог, т.к. не смог привязать пылесос в приложении. Но у хозяйки приложение работает с пылесосом, а, значит, проблем с мудулем беспроводной связи нет. Выполняем оставшиеся 10% ручной работы по сборке.
Пылесос работает. Как говорится, будем посмотреть!
Электронная Ручка-указка с цветными тест-объедками
Попросили меня починить указку от ПНР-03. Почему бы и не помочь? Частная медицина нищая, подумал я).
Анализатор поля зрения ПНР-03 Периметр настольный (Рославцева)предназначен для обследования границ поля зрения и дефектов внутри него, используя методы кинетической, статической и цветовой периметрии.
Признаков жизни не подает, на кнопки не реагирует, требуется препарирование.
Кто-то уже до меня шурудил шаловлими ручками и не отмыл флюс, замарашка.
Источником питания для указки служит Адаптер 9В (конечно, недорогой же девайс, так зачем же делать эргономичную ручку со встроенным аккумулятором, пусть врач живет рядом с розеткой и путается в проводе)
Разъем указки (внешняя часть разъема - это +)
У адаптера питания разъем нарисован с внешней частью - минус, т.е. наоборот
Вопреки логике, разъем на устройстве имеет на оболочке положительный потенциал. На адаптере же нарисовано традиционное исполнение разъема. По факту, разъем адаптера соответствует схеме разъема устройства. WTF?(что за х?) Наклейка на адаптере врёт (адаптер, провод и разъем склееные литые, не имеют следов разборки). Гипотетически это могло послужить причиной выхода из строя, когда кто-то пихнул другой адаптер, на котором схема на наклейке соответствует физическому расположению контактов). Ну да ладно, мы люди привычные удивляться, это всё всегда забавно))
Главный вопрос - Что же у нас сломалось?
1/2
Что за маркировка?
Что это за элемент? - подумал безграмотный я. На входе есть 9В на выходе ничего нет. Маркировка 805 936. Пошурудил в интернете, получил дулю. Пойдём логическим путём! Главное грамотно поставить вопросы. 1. Что это? - Похоже на линейный стабилизатор в корпусе sot-89
2. Что запитывает? - напрямую питает сердце устройства - вычислительную мощь - ATmega48PA
3. Сколько у нас способна принять атмега? - до 5,5В
4. А если на стабилизаторе забыли первую цифру 7 в верхнем ряду? - получится 7805
На том и порешали. Заменил на 7805 и устройство заработало.
В процессе удовлетворения любопытства на жертвенный стол легла другая указка. Почему бы на доноре не замерить выходное напряжение на стабе для 100% гарантии? Но не тут-то было. Такой же указки не оказалось под рукой, а в другой расположен слишком сложный 12ти ядерный микроконтроллер в виде переключателя.
1/2
Вторая указка. Надежная как молот Тора
Почему всё такое стрёмное? подумал я. Посмотрел на цену в и-нете и ответ не заставил себя ждать. Бабло побеждает зло! :)
Попросили меня починить пару Уф-обеззараживателей. Почему бы и нет? подумал я.
Один в состоянии внутри и снаружи "Почти новый", второй в состоянии "Сильно уставший". 1. Первый работал и потух внезапно. Иногда при включении лампа зажигается на секунду и гаснет на вечность. Заменил керамический конденсатор С4 1мкФ и лампа в строю. Примечательно, что конденсатор никак не проявляет себя как неисправный. Ёмкость соответствует, повреждений не видно, в т.ч. под микроскопом. Пришлось почесать репу, в чем же заключается проблема, прежде чем был найден гадёныш.
Конденсатор С4 - причина неисправности
2. Со вторым всё по классике. Отгорел в пепел весь вход - высоковольный электролит 400В 22мкФ, Эми-фильтр, диодный мост, предохранитель. Фильтр кому вдруг понадобится - 2х 6мН 2Ом, ноги 8х7мм. На замену такого не нашлось - будет без него. Вторая лампа заработала.
Оба УФ-фильтра снова будут радовать владельца. На уставшем пора менять лампу, она тусклая.
Теперь немного о внутреннем устройстве этих устройств. Как же не поворчать-то? :) Как я понимаю, это серьезная, сертифицированная медицинская техника. Посмотрим, что внутри :)
1/4
Внутреннее устройство
Плата крепится саморезами и клёпками на обрезках металлических лент, которые согнуты уголком .
Вентиляторы к стенкам крепятся через проставки термоклеем. Проставки напилены из пластиковой трубы. Один из вентиляторов обмотан пеноутеплителем, который тоже приклеен термоклеем. Доступ для замены лампы заблокирован.
Боковые декоративные внешние крышки, скрывающие электронику и вентиляторы приклеены цианокрилатным клеем, защелок там нет.
Я уже представил как выглядит сборка на этапе производства. Выпиливаются проставки. Кто-то сидит с клеевым пистолетом, на коленках собирает эту лампу. Мажет локтайтом. Отрезает кусочки металлической ленты, крепит её клепатором к плате и шуруповертом к стенкам. И такой по окончании этого мероприятия - Онени эшак сиксин! или Как же я задолбался его собирать и офигеть сколько времени потратил! Поэтому единственно верным решением будет - выкатим мы этому устройству конскую цену!
Принцип действия
Сам принцип действия этой Иерихонской трубы на картинке выше. Грязный воздух нарисован красиво, но фактически активное всасывание в фильтр происходит только на его концах (примерно, там где цифры 4 и 5). Стоит вопрос об эффективности.
Т.е всё это крайне не продумано, эти соединения, крепеж. Замена лампы не предусмотрена. Полагаю, что устройство никто не проектировал, не продувал его. Никто не задавался вопросом не только как собирать его самим даже на этапе производства, а и об эффективности его работы в целом, не говоря уже и об обслуживании. С моей точки зрения как неквалифицированного инженера это устройство видится мне созданым абсолютно бездарными специалистами. Это чисто набор деталей, собранных в кучу соплями и только для извлечения прибыли.
Вы уж извините, это устройство - позорище. Но, как говорится, бабло побеждает зло!
