Моя основная страсть - ремонт консолей Nintendo, но я продолжаю интересоваться и современниками большой N. В 1992 году ребята из Китая решили конкурировать с оригинальным Game Boy DMG. Они сделали футуристичную консоль с большим монохромным экраном, который можно было наклонять. Я купил нерабочую консоль за 1000 рублей и попытаюсь её оживить.
А получилось или нет - узнаешь в самом конце
Почему я купил никому не известную, нерабочую консоль?
Отчёт по Neo Geo можно прочитать в этом посте, а я тем временем начал исследовать, какие ещё портативные консоли выходили в конце 80-х и начале 90-х. Это: Atari Lynx (её пока не достал), Sega Game Gear (ремонт тут), PC Engine GT Turbo от NEC (сломанные стоят под 20к, пока не тяну), WonderSwan от Bandai и Watara Supervision. Итого 7 устройств, из которых я уже отремонтировал 3. Watara может стать четвёртой - счёт в мою пользу 4:3.
Много слов - пора к делу.
Вскрываю консоль
Сначала вставил батарейки и попытался включить - признаков жизни ноль. Не загорается светодиод, нет звука, картинка не появляется. Раскручиваю нижнюю часть и сразу вижу: отвалился провод от батарейного терминала. Обратите внимание на пригарину на текстолите - да и на сам текстолит: тут даже маски нет. Вид в целом такой, будто эту консоль собирали дети на кружке радиотехники.
Красный провод оторвался
Просто припаиваю провод на место и пробую снова - результат тот же. Значит, проблема не только в проводе. Иду дальше.
Снова разбираю нижнюю часть и открываю верхнюю, чтобы добраться до контактов светодиода и проследить всю цепь питания. Консоль продолжает удивлять. Как вам крепление разъёма слева сверху? Или чёрный провод земли в верхней части? По разным оценкам было продано от 100 000 до 500 000 таких консолей, но электроника тут - как из гаража за магазином радиоэлектроники.
Тот случай, когда дизайн корпуса и внутренности - небо и земля
Начинаю искать короткое замыкание. Хочу проследить путь питания от батареек до светодиода и микросхем.
Я помню, как такие платы в студенчестве утюжили дома. Перекличка мамонтов!
Полчаса прозванивал контакты и чистил платы - никакого КЗ не нашёл. Питание должно поступать везде, где проложены дорожки. Что это значит? Надо измерить напряжение. Может, где-то просадка.
Вставляю батарейки, проверяю мультиметром - 3В вместо 6В. То есть питание шло, но уровень недостаточный. Чищу контакты батарейного терминала и надеюсь, воскрешение уже близко!
Это успех. Светодиод горит, звук есть, кручу контраст - появляется картинка. Всё работает! Дисплей почти целый - лишь одна вертикальная линия не прорисовывается. Её можно попытаться восстановить прогревом - как я делал на Game Boy в этом посте. Но есть риск усугубить ситуацию, так что решаю оставить как есть.
Все игры на Watara - китайские версии популярных тайтлов. Это Арканоид.
На этом, в целом, всё. Ремонт оказался быстрым и простым, но заглянуть внутрь этой консоли было очень интересно. Watara занимает почётное первое место с конца по качеству исполнения. А я пошёл мониторить рынок в поисках Atari Lynx, WonderSwan и PC Engine Turbo по вменяемой цене.
🎥 Видео
Намного подробнее и нагляднее весь процесс показан в видео - как обычно, я всё смонтировал и выложил на YouTube. Спасибо за ваши просмотры, лайки и подписки. На маленьких каналах, как мой, именно они и дают ту самую мотивацию продолжать.
Ремонтировать консоли я точно не брошу, но отчёты, статьи и новые видео появляются исключительно на реактивной тяге от ваших лайков, плюсов, подписок и комментариев. Так что если не сложно - поддержите!
Я постоянно мониторю рынок и давно хотел купить ушатанный Геймбой, чтобы заменить в нём всё, кроме главной платы. Да, отчасти теряется эстетика оригинального устройства, но зато в него можно поиграть. Мне не нравится играть в современные китайские консоли, а вот побегать в Castlevania, Kirby или Pokémon на старом «кирпиче» иногда очень хочется. Но глаза начинают вытекать уже минут через пять. В общем, донор был куплен за 1 000 рублей, а набор для модификации заказан за 7 000 рублей + флеш-картридж за 1 100 рублей.
Слева лежат остатки от донора, а справа - уже собранный новый Геймбой
Ремонт
Мой донор был нерабочим. До меня его уже пытались починить и явно искали проблему в экране. Но вот в чём фишка: на поздних консолях, типа Nintendo DS, устройство не включается, если есть проблема с верхним или нижним экраном. А вот ранние модели, такие как Game Boy DMG, запускаются даже без экрана. При подаче питания должен загораться красный светодиод и стартовать игра, то есть звук будет, даже если картинка не появляется. Так вот донор на питание не реагировал никак. Значит, проблема в питании. Разбираю консоль.
Слева - плата для экрана, кнопок и динамика. Справа - для чтения картриджей и питания
Видео
А если вам интересно посмотреть видео всего процесса, то я, как обычно сделал и видеоролик. Спасибо за ваши просмотры, лайки и подписки на Ютубе. На таких маленьких каналах, как мой, они сильно помогают продвигать контент!
Возвращаемся к ремонту
Сразу смотрю глубже, а именно на маленькую плату питания. Там была коррозия; я всё почистил и нашёл два обрыва. На один кинул перемычку, другой просто щедро залудил.
Видно много мест, где я снял коррозию вместе с маской. Потом маску лучше восстановить
Сразу проверяю. Светодиод загорается, динамик воспроизводит музыку из Тетриса, но экран молчит. Покопался в дисплее: до меня его чинили до нерабочего состояния. Внутренний шлейф надорван, основной шлейф явно прогревали. В общем, с дисплеем я ещё повожусь на досуге, но, скорее всего, он мёртвый. Самое обидное - потратить несколько часов кропотливого труда на восстановление и затем увидеть, что экран весь в битых пикселях и полосах по горизонтали и вертикали. А такое уже не лечится.
Начинаю модификацию
Плата питания работает, чтение картриджей работает, значит, можно начинать модификацию. Ведь именно эти платы нам пригодятся, а всё остальное - не очень.
Связочка плат по центру пойдёт в мой ультимативный Геймбой, а всё остальное - нет.
Ещё при разборке увидел, что многие стойки, в которые вкручиваются болтики, сильно растрескались. Так что у корпуса не только косметические потёртости, но и более существенные проблемы. Начинаю сборку. В комплекте к корпусу идут новые кнопочки, резиночки, болтики, контакты для батареек и плата под кнопки и экран с новым динамиком.
Всё новенькое и чистенькое
А потом нужно аккуратно вставить и вклеить «бутерброд» дисплея. Дисплей ламинированный, то есть на него заранее наклеен защитный пластиковый экран, который у донора был утерян.
Так выглядит изнутри
К дисплею сразу подключается плата и приклеивается к нему. От мини-платы идёт шлейф на основную плату.
Тут довольно жёсткий коннектор, подключать нужно аккуратно
Подключаю шлейф и можно прикручивать плату, чтобы закрепить сборку в корпусе, особенно кнопки, которые норовят выскочить.
Тут ничего сложного
С левой частью всё. Теперь устанавливаю оригинальную плату. А между ними лежит шлейф, который как раз эти две платы и соединит.
Новые платы, конечно, выглядят аккуратнее
Прикольно, что плата с батарейкой и USB-C-разъёмом вставляется как обычный блок батареек - к плюсовому и минусовому контакту оригинальной платы. А вот снизу контактов нет, но «железяки» под них в комплекте есть. Так что, если плата накроется, всегда можно быстро восстановить оригинальную конфигурацию на четырёх AA-батарейках.
Ох, рано я вставляю батарейку...
Собирается всё действительно просто. Главное - не торопиться и делать аккуратно. Нужно вставить тугой шлейф? Найди удобное положение и аккуратно, но настойчиво вставляй.
Перепробовал 3–4 положения и нашёл удобное. Кстати, видите, какое аккуратное отверстие для зарядки?
Хочешь закрутить корпус? Не забудь, что под батарейкой есть два болтика. Сначала закрути их.
Слева и справа по болтику
А потом меня ждала хорошая новость и плохая.
Хорошая - всё работает. У дисплея много режимов, они переключаются нажатием на колёсико, которое в оригинальном Геймбое регулировало контрастность. Вот карусель со всеми режимами.
1/8
Первые два нравятся больше всего: первый будто воспроизводит оригинальный цвет картинки
Плохая новость - в левом нижнем углу есть битые пиксели. Их почти не видно; в некоторых играх они вообще пропадают из виду.
На некоторых цветах дисплея они особенно заметны, но в играх практически незаметны
Я всё равно написал производителю, и он предложил мне 5$ или замену. Я выбрал замену, которую отправили в тот же день. Приятно удивлён! Осталось дождаться нового дисплея — надеюсь, он будет идеальным!
Вместо kore — more
Вот такая история. Как видите, ничего сложного в такой модификации нет: нужно найти рабочую плату, а дальше просто аккуратно всё собрать в новом корпусе. Даже паять не придётся. Мне, конечно, больше нравится возвращать к жизни старые консоли, но иногда хочется поиграть в классические игры в оригинальном форм-факторе, но без мучений.
Пишите, если есть вопросы, подписывайтесь на блог тут и на YouTube!
Эту консоль я купил чисто из интереса. Neo Geo Pocket – портативная приставка 1998 года, выпущенная компанией SNK. В тот же год появились Gameboy Light (который я уже чинил) и Gameboy Color. SNK – это авторы легендарного Metal Slug, а также менее известных у нас Fatal Fury и King of Fighters. Давайте разберёмся, что внутри!
Разбирать эту консоль было по-настоящему интересно
Первичный осмотр
Состояние консоли… ну, такое себе. Грязная, очень грязная – придётся хорошо чистить. Кроме того:
Нет крышек для батареек.
Отсутствует внутренняя батарейка – если в Gameboy картриджи иногда содержали батарейку для сохранений, то тут её встроили прямо в консоль. Она отвечает за время, настройки и сохранения.
Экран повреждён – в верхнем правом углу мёртвое пятно, внизу – отслоение плёнки.
Внутри что-то болтается – может, болтик, а может, и что-то более важное.
1/2
Корпус грязный, но не убитый. В общем, разбираем!
Внутренний мир Neo Geo Pocket
Под крышкой — ничего катастрофического. Пыль есть, но коррозии и механических повреждений нет.
Главное, что бросается в глаза – огромный стик в виде креста. Это 8-позиционный джойстик, и именно он – главная фишка консоли.
💡 Почему это круто? В 1998 году хорошие экраны уже никого не удивляли, а вот эргономичный стик, который до сих пор считается лучшим для файтингов, – редкость. У него крутая тактильная отдача, и пользоваться им реально приятно.
Передать ощущения через текст невозможно, но если интересно услышать его щелчки и посмотреть весь процесс ремонта, я, как обычно, смонтировал видеоролик всего ремонта. Спасибо за ваши просмотры, лайки и подписки на Ютубе. На таких маленьких каналах, как мой, они сильно помогают продвигать контент!
А если вы фанат длиннопостов – продолжаем. И да, комментариям и плюсам тоже рад!
Консоль сделана в Японии – есть даже точная дата: 17.07.1998.
Что интересного в конструкции?
🔹 Внутри картриджного разъёма есть чёрная губка – она фиксирует картридж, улучшая контакт. До этого нигде не видел такого решения. 🔹 Разметка для сборки – на плате иконки показывают, какие болтики вкручивать, а какие отверстия оставить свободными.
🔧 Пример: три болта вкручиваются, а четвёртое отверстие слева нужно для задней крышки.
Обратная сторона платы и "беглый" дроссель
Переворачиваю консоль, снимаю шлейф дисплея. Здесь ещё больше грязи, но главное – нахожу оторванный дроссель, который и бренчал внутри.
Хватаю беглеца и визуально изучаю
Очевидно, что внутри жили насекомые, судя по паутине и следам грязи. Всё чистим спиртом и ватными палочками.
📌 Маленький, но классный инженерный штрих – под экраном есть оранжевые квадратики из поролона. Они смягчают давление экрана на плату.
С обратной стороны плата такая же аккуратная и красивая
Припаиваю дроссель
⚡ Хорошие новости – сам дроссель цел, просто оторвались контакты. Их можно зачистить, залудить и припаять обратно. Дроссель по своей сути - медная катушка, если сами витки не повреждены, то он должен работать, ломаться там попросту нечему.
1/2
На фото видно, что плата уже чистая – ни пыли, ни паутины.
Первый запуск – работает ли консоль?
Перед тестом дочищаю корпус, убираю основные загрязнения.
🔌 Момент истины…
✅ Консоль включилась! ✅ Экран работает (хотя и повреждён). ✅ Звук есть. ✅ Кнопки откликаются.
Бинго!
Да, экран не спасти, но консоль полностью рабочая.
Финальная очистка – грязи было ОЧЕНЬ много
Решаю сделать глубокую чистку.
🛁 Тщательно промываю корпус в мыльной воде – грязи было реально много.
На дне лотка остался чёрный осадок
3D-печать крышек для батареек.
Нашёл в интернете модели крышек и распечатал их на 3D-принтере. Первая попытка – крышки болтаются. Увеличил их размер на 5%.
1/2
Просто увеличиваю немного масштаб
Вторая печать ушла в работу.
Такие маленькие штуки печатаются быстро, меньше часа
Вторая печать – крышка для батарейки CR2032 села идеально. А вот для батареек AA великовата – пока использую чуть меньшую с зазором.
Возможные доработки: Можно напечатать в цвет корпуса, но всё равно будет видно, что они не оригинальные. Ну и можно поправить модель большой крышки, чтобы она подходила идеально.
Слева сверху виден зазор у крышки для батареек АА
Что дальше?
К сожалению, игр у меня нет, так что могу только лазить по встроенному меню – часы, календарь, будильник, гороскоп (да, там есть гороскоп!).
📺 Менять экран особого смысла нет – новый стоит как вся консоль (~4-5 тысяч рублей). Если бы это была Neo Geo Pocket Color, тогда да, стоило бы заморочиться, но пока сломанных Color-версий мне не попадалось.
Итог
Neo Geo Pocket – интересная консоль с крутым стик-перекрестием, но с неудачным чёрно-белым экраном. SNK быстро исправились, выпустив цветную версию.
🔧 Теперь консоль чистая, полностью рабочая и ждёт свою игру.
Если вам понравилось – ставьте плюсы, задавайте вопросы и пишите комментарии! Заходите на YouTube, там видео с ремонтом – звук стика ТОП!
Спасибо за внимание и до встречи в новых ремонтах!
Мне посчастливилось купить лот из трёх нерабочих Sega Game Gear за 6 000 рублей. Это по 2к за консоль. Если удастся починить – каждая уйдёт по 10к+. Звучит круто, но сначала их надо оживить!
Слева – Kid’s Gear с новым IPS-экраном, справа – процесс замены конденсаторов и результат работы.
В детстве у меня была Sega Mega Drive 2 – ни Денди, ни SNES, сразу Сега и Соник, Tiny Toon, Jurassic Park, Mortal Kombat и Аладдин. Я знал их наизусть, но о портативках даже не слышал. Game Boy, Game Gear, а уж тем более Game Boy Light и Sega Nomad – это было что-то из параллельной вселенной. Но теперь я могу, так что давайте разбираться с ремонтом!
Удачная находка
Я мониторю Facebook Marketplace каждый день. Периодически попадаются интересные предложения, но купить удаётся не всегда. На этот раз мне повезло по-крупному: три Game Gear и один из них оказался лимитированной японской версией Kid’s Gear!
А повезло мне потому, что в обложке объявления не было фото лимитки, её было заметно только на последних фото! 😏
Все три консоли не включаются, но я знаю, в чём проблема. Sega устанавливала дешёвые электролитические конденсаторы, которые текли и разъедали платы. В лучшем случае – мешали запуску, в худшем – вызывали коррозию всей начинки (а плат там целых три).
План понятен: ✅ Перепаиваем все конденсаторы ✅ Проверяем работоспособность ✅ Ищем другие неисправности
🛒 Что вообще можно купить:
Набор конденсаторов – можно купить готовый или собрать самому.
Новая плата питания – чтобы быть уверенным, что проблема не в ней.
Крышки батарейного отсека (необязательно, но приятно).
Защитное стекло экрана (вот его мне ещё нужно докупить).
Флеш-картридж – для удобного запуска игр.
IPS-экран – если реально хочется комфортно играть (но это уже апгрейд, не ремонт).
📌 Важно! Это не список рекомендаций, просто показываю, что нужно для диагностики и восстановления.
Разбираю консоли
Все три Game Gear не включаются, значит – пора вскрывать.
Kid’s Gear: неожиданное открытие
Открываю консоль и... половины внутренностей нет! Вместо этого неаккуратно впаян IPS-экран.
⚡ Плюсы: IPS-экран стоит 5 000 ₽, если он работает, то окупает весь лот. ⚠️ Минусы: Хотел начать с простого ремонта, а тут надо разбираться с модом экрана.
Поэтому Kid’s Gear откладываю на отдельный пост – пусть пока ждёт своей очереди.
Плата Made in Japan, но с неё снята вся обвязка от старого дисплея и впаяна новая плата и новый экран.
Game Gear #1: дроссель, который улетел
Открываю консоль и сразу вижу – отвалился дроссель (катушка в цепи питания). Без него консоль не запустится.
Смотрю номинал
Заказываю на AliExpress
Жду посылку
Но тут ещё и конденсаторы потекли, так что без полной перепайки не обойтись. Откладываем консоль и переходим к следующей.
Эта консоль тоже Made in Japan
Game Gear #2: "землистый" пластик
Эта консоль из Тайваня, а внутри всё коричневое. Но не из-за перегрева – просто потекли конденсаторы.
"Землистый" пластик добывают в Тайвани, так как на плате написано Made in Taiwan.
🚀 Решаю начать ремонт именно с неё, так как других проблем не видно.
Меняю конденсаторы
Прикол сеговских конденсаторов заключается в том, что это обычные банки, одетые в дополнительный корпус. Их кладут на спину и приклеивают к плате.
Как снимаю:
Аккуратно отделяю корпус кусачками.
Отпаиваю сам конденсатор.
Очищаю плату от остатков клея и нагара.
💀 Главное не торопиться – контактные площадки очень хрупкие.
Всё это я снял на видео, так что если интересно – смотрите, комментируйте, лайкайте! Если дочитали до сюда, то буду рад и вашему плюсу с комментарием под постом!
Ну а если посмотреть видео нет возможности или желания, продолжаем длиннопост!
Сперва снимаю плату, чтобы начать пайку. Тут оказывается, что задняя сторона очень грязная. Опасаюсь, что это может быть коррозия и черные дорожки на самом деле полностью ей съедены.
Если черные точка на дорожках и переходных отверстиях - коррозия, ремонт будет сложным
К счастью, опасения не оправдались, это просто какая-то грязь, которая почти полностью отчистилась спиртом. Заодно протер и экран.
Остатки черноты поскоблил и потом тоже оттёр
Время сносить конденсаторы. Как и говорил, сперва аккуратно отдираю их от платы кусачками.
Хватаешь конденсатор, немного шатаешь его и он отдирается от платы своей спинкой, но не ножками
А затем отпаиваю и снимаю. Вонь при этом стоит жуткая, потекший электролит под нагревом - это очень невкусно. Сложного ничего нет, но надо делать не спеша и аккуратно, чтобы не оторвать контактные площадки и дорожки.
И так один за другим около десятка конденсаторов.
Затем я всё тщательно протёр спиртом, соскоблил скальпелем остатки клея и нагар на контактных площадках, залудил контактные площадки новым припоем и начал припаивать новые конденсаторы. Тут требуется чуть больше сноровки. Я подгибал ножки под конденсатор, как полозья у санок, чтобы они не касались самой платы или ножек, но и не занимали много места. Выходит примерно вот так.
Слева готово, осталось снизу и справа.
Первое включение
✅ Закончил пайку на главной плате. ✅ Подключаю новую эталонную плату питания. ✅ Вставляю картридж...
❌ НЕ ВКЛЮЧАЕТСЯ.
Ах да, надо дунуть в картридж! 😁
Game Gear не имеет своей ОС, поэтому без игры он вообще не запустится. Беру спирт, чищу разъём, картридж, вставляю-вынимаю его несколько раз.
✨ Картинка появилась, консоль включилась! 🎉
Но вот разочарование – дисплей повреждён.
📌 Вижу чёрную полосу сверху, но… возможно, проблема не в экране!
Вроде бы и немного черного сверху, но какое же расстройство
Второе включение: внезапный успех
Разбираю консоль, осматриваю дисплей. И что вижу?
⚡ Это не битый экран – просто защитная резинка съехала и закрыла часть дисплея!
Видно, что резинка идет не ровно и не надета на нужный столбик
✅ Поправляю резинку ✅ Снова включаю консоль
Работает! Теперь можно спокойно паять звук и питание.
Сам дисплей, конечно, оставляет делать лучшего
Завершающий этап
Осталось перепаять конденсаторы на звуковой и плате питания.
🔧 Как паяю:
На плате звука – грею одну ногу, поднимаю, затем вторую.
На плате питания – выпаиваю старые выводные конденсаторы, очищаю отверстия, ставлю новые конденсаторы.
1/2
💡 Совет: Использую металлическую площадку с магнитными щупальцами – очень удобно!
Всё спаял собрал, включил. Консоль включается и сразу выключается. Что-то не так с питанием. 🪫 Пошел смотреть доходит ли по всем цепям нужное напряжение. Здесь по сути несколько цепей питания. На лампу под экраном идут солидные 34V, от шести батареек АА идет 9V, есть цепь питания в 5V и 1,2V. Тут обнаруживаю, что батарейки явно недорабатывают, надо их поменять на новые.
На самом деле перед тем как обнаружить это падение напряжения, я пол часа звонил все цепи и смотрел, что куда доходит.
Я нашёл на eBay Gameboy Light всего за $60 – для него это очень хорошая цена. На фото консоль даже была во включённом состоянии. Но, как оказалось, предстояло немало работы. Спойлер: оно того стоило!
🔧 Было → Стало внутри → Стало снаружи
🎮 Почему я её купил?
Иногда просматриваю сломанные консоли на eBay, и в этот раз просто не поверил своей удаче – Gameboy Light за $60! Немного контекста: это разновидность Gameboy Pocket, но с подсветкой экрана. Мелочь, но без неё в классический Gameboy сейчас почти нереально играть – глаза вытекут. В общем, идеальный вариант для коллекции.
На фото он работал, но экран выглядел выгоревшим. На самом деле, так выгорает не сам дисплей, а поляризационная плёнка. Я быстро нашёл замену, посмотрел пару гайдов по замене и заказал консоль, предвкушая быстрый ремонт. Конечно, всё оказалось сложнее, но тем интереснее!
Скажу честно, горжусь этим ремонтом. Поэтому и видео постарался сделать качественным, без скучных ускорений – с динамичным монтажом. Буду рад лайкам и комментариям – это мотивирует делать больше таких постов! 😊
🔋 Восстанавливаю питание
Уже по внешнему виду контактов для батареек стало понятно – консоль поела коррозия. Попробовал включить – тишина, даже светодиод не загорается.
Вон она - зелёная коррозия
Решил начать с чистки: яблочный уксус – чтобы нейтрализовать коррозию, затем спирт – убрать грязь. И тут сразу три неприятных открытия. 😬
❌ Открытие №1: Повреждение платы
Похоже, консоль долго лежала с батарейками. Их разнесло, электролит вытек, и это не только вызвало коррозию, но и повредило плату. Худший вариант – могло замкнуть внутренние слои, и это не починить. Лучший – просто небольшая деформация.
Вот этого в красном кружочке быть не должно
❌ Открытие №2: Отвалился контакт батарейки
Чистил – и один из контактов просто отвалился. Коррозия сделала своё дело.
Как бы аккуратно ни чистил, коррозия победила
❌ Открытие №3: Выпал конденсатор
В этом случае повезло – он не отгнил, а просто отвалился с посадочного места. Значит, можно припаять обратно.
Много деталей отвалилось при разборке, это плохой знак
Решил выпаять остатки контактов и заказать новые на AliExpress. А пока – проверить консоль с внешним питанием.
Сразу припаял обратно конденсатор
Пробую включить... ОНО ЖИВОЕ! И звук, и картинка на месте. Значит, можно переходить к ремонту экрана, ради которого всё и затевалось.
Настоящий момент радости! Но еще много работы впереди
📺 Ремонт дисплея
Я подготовился: купил поляризационную плёнку, посмотрел кучу видео, но сам делал это впервые.
Сначала нужно снять старую плёнку. Уже на этом этапе видно – выгоревший участок уходит вместе с плёнкой.
Поддеваю плёнку скальпелем и просто отдираю
Дальше – самое нудное: очистка дисплея от липкого клея. Сперва он соскабливался хорошо, но потом казалось, что царапаю экран. Но отступать поздно!
Соскабливаю клей скальпелем
В какой-то момент дисплей уже выглядит, как стакан с наклейкой, которая не хочет отдираться. Но терпение приносит плоды.
Уже видно, что всё было не зря!
После каждого этапа очищал дисплей спиртом – и вот он полностью чистый!
Сложно поверить, что под этим слоем клея был нормальный экран!
Теперь ставлю новую плёнку. Её нужно правильно повернуть, иначе экран будет выглядеть странно. Обрезаю под размер, снимаю защиту и вклеиваю.
1/2
Новая плёнка на месте!
Запускаю... работает! Время поиграть в Тетрис! Или..?
🎮 Ремонт кнопок
Погуглил, нашёл схему платы и даже пост на Reddit от человека с такой же проблемой. Он объяснил, куда ведут пины кнопок и как их проверить.
Вот схема узлов кнопок, группируются в четвёрки
Нужно переподключить кнопки проводами – от каждой кнопки и от объединяющей микросхемы.
На схеме смотрю пин у кнопки, кидаю от него провод на переходное отверстие, обозначенное на фото
Тут видны все провода, которые идут на контроллер и видно два провода, которые уходят направо на другую сторону платы.
Вот такой вот осьминог
Ну что, пора проверять! Тут я еще раз отошлю вас на видео, которое упоминал выше. В нём и процесс пайки показан лучше, но главное, там слышно, что нет звука. Да, кнопки работают! Но нет звука. 🤦♂️
🔊 Ремонт звука
Оказалось, отвалился тот же самый конденсатор. Но теперь он выдрал с собой контактные площадки.
На первом фото видно, что посадочное место сдуло, но вокруг много металла. На втором фото я на этот метал посадил медную плетенку, которую использовал для снятия избытка припоя. Это намного лучше, чем вешать конденсатор на проводки. Теперь он левой ногой плотно стоит на новой контактной площадке, а правой - жмёт руку дорожке.
1/2
Воссоздаю посадочное место
ВСЁ! Консоль полностью работает! Экран новый, кнопки работают, звук есть. Играю в Тетрис в его оригинальном виде – кайф!
Финальный вид консоли!
Если вам понравилось, буду рад реакциям, вопросам и комментариям. Всем спасибо за внимание!

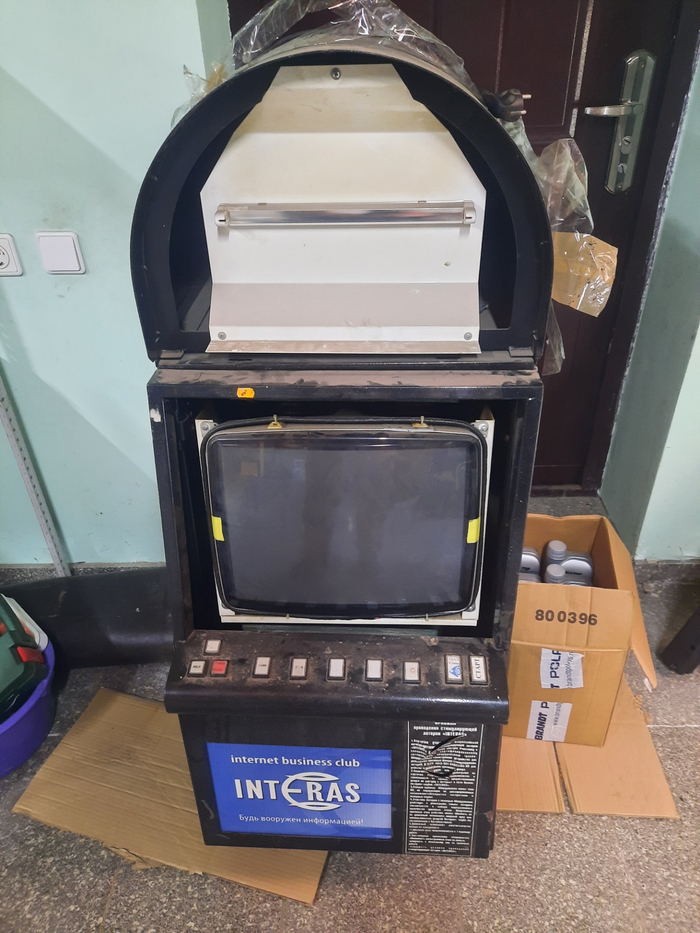

Позвонил хозяин автомата, сказал, что купил в подарок (другу, брату, сыну, не важно), но при включении, что - то искрит сзади, прислал видео, на нем видно, что строчник пробивает. Автомат привезен из другого города, привезли на Газельке. Вскрываем, смотрим:

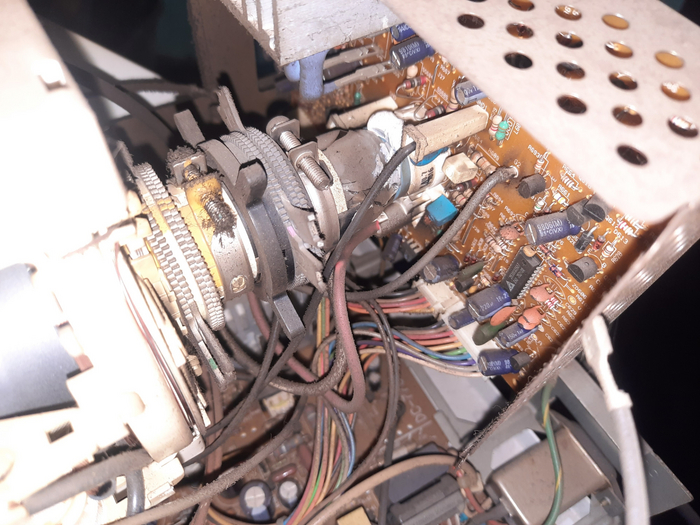

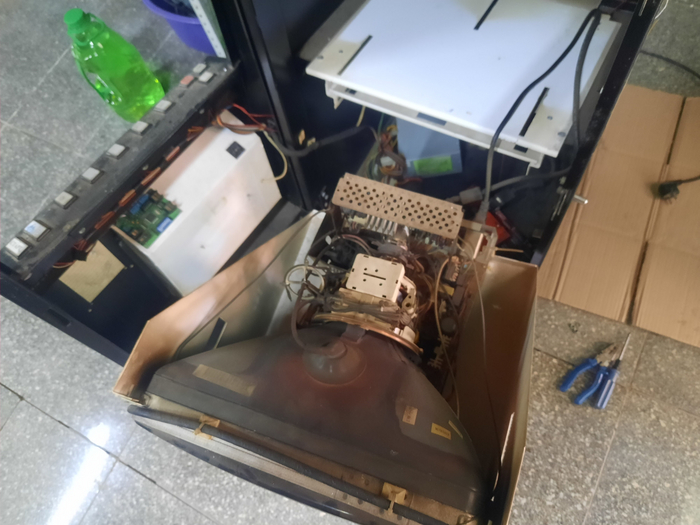

Хорошечно так разбит моник:

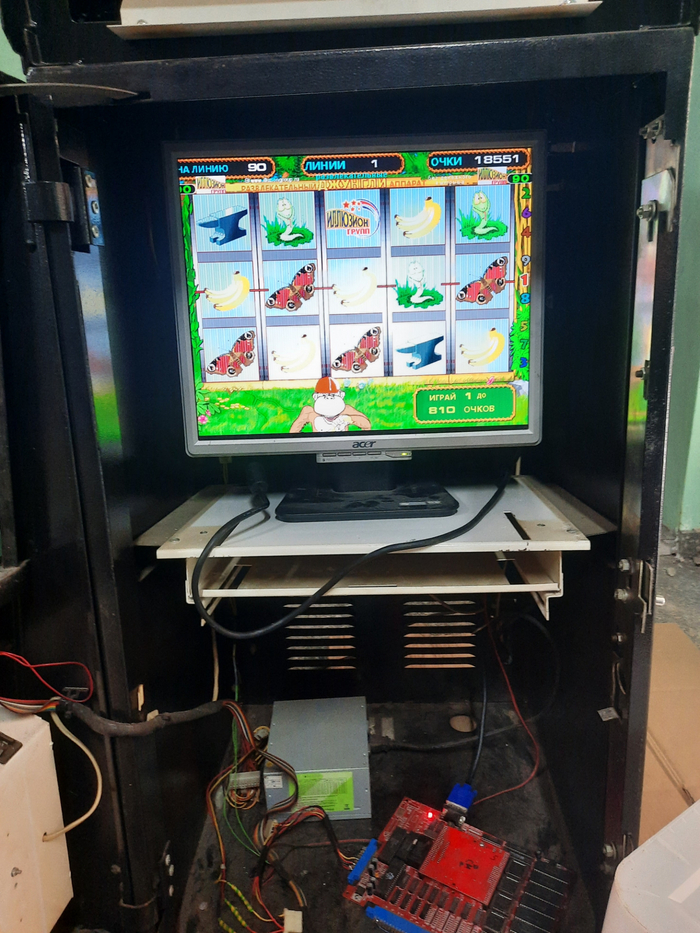

Подключаем ЖК:

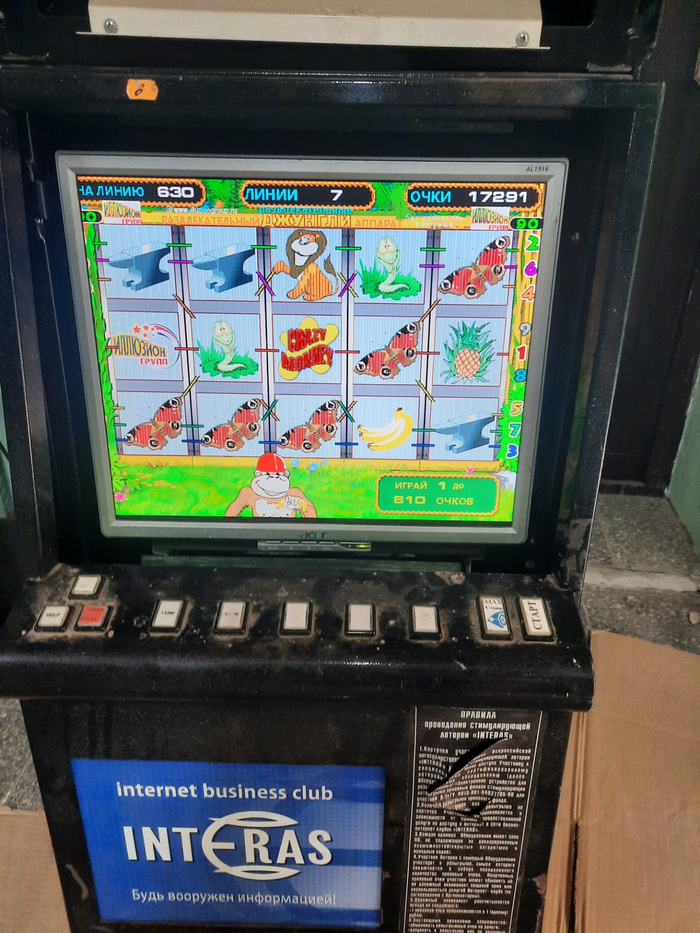

что - то непонятное происходит, включаем повторно:

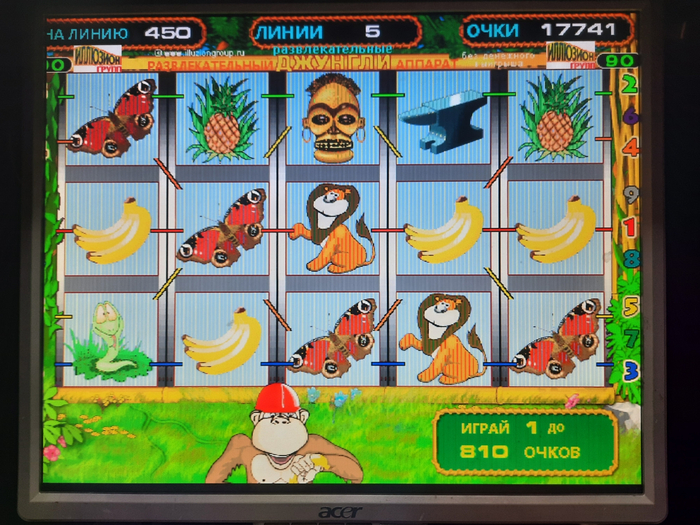

Всё заработало, но есть нюанс, полосит. Хозяин позвонил продавцу, тот любезно согласился прислать другую плату, эта повредилась при перевозке.
В общем, пользоваться уже можно. Я дал совет где заказать пластик, стекло (так же разбито в труху при перевозке), наклейки, чтоб привести аппарат в лучший вид. Остались довольны оба, я получил дозу воспоминаний, хозяин рад, что удалось восстановить.
