Диагностика катализатора за 5 минут: что смотрят лямбда-зонды и при чём тут графики
Всем привет! Снова про ELM327. Сегодня копнём глубже — в выхлопную систему.
Катализатор — штука дорогая. Новый оригинал может стоить под сотню тысяч, а менять его приходится не от хорошей жизни. Но проблема в том, что сервисы часто ставят диагноз «катализатор умер» на глазок, а то и вообще без диагностики. Мол, соты забиты — давай деньги.
Я покажу, как проверить состояние катализатора с помощью ELM327 и смартфона, даже не вылезая из-под руля. Но сначала — пара абзацев теории, чтобы понимать, что именно мы проверяем.
Что такое катализатор и зачем он нужен?
Катализатор (он же каталитический нейтрализатор) — это «химическая лаборатория» в вашей выхлопной трубе . Выглядит как бочонок, внутри которого находятся керамические или металлические соты, покрытые драгоценными металлами — платиной, палладием, родием .
Зачем это нужно:
Выхлопные газы содержат три основных вида отравы:
CO (угарный газ) — ядовит, без цвета и запаха
CH (углеводороды) — они же несгоревшее топливо, основа смога
NOx (оксиды азота) — виновники кислотных дождей
Катализатор превращает эту химическую гремучую смесь в если сравнить с безвредные вещества: углекислый газ (CO₂), воду (H₂O) и азот (N₂) .
Как он работает:
Процесс требует двух условий:
Температура от 300°C и выше — поэтому катализатор ставят сразу после выпускного коллектора, чтобы он быстрее прогревался .
Стехиометрическая смесь — строго определённое соотношение топлива и воздуха (почти одинаковы 14,7 кг воздуха на 1 кг бензина) .
Внутри происходят две реакции:
Восстановление (платина + родий): разлагают NOx на кислород и безвредный азот.
Окисление (платина + палладий): кислород, полученный из NOx, дожигает CO и несгоревшие углеводороды до CO₂ и H₂O .
Всё это хозяйство контролируют два лямбда-зонда: один до катализатора, второй — после. Именно их показания нам и нужны .
Проверка катализатора через ELM327: по шагам
Нам понадобятся:
ELM327 (любая версия, но лучше v1.5)
Смартфон с программой (Torque Pro, Car Scanner или любая, умеющая строить графики)
Прогретый до рабочей температуры двигатель
Шаг 1. Подключаемся и ищем датчики
Заводим мотор, греем до рабочей температуры (чтобы катализатор точно проснулся). На холостых оборотах подключаем сканер.
В программе нам нужны параметры:
Bank 1 Sensor 1 (B1S1) — первый лямбда-зонд, стоит до катализатора.
Bank 1 Sensor 2 (B1S2) — второй лямбда-зонд, после катализатора .
Выводим на экран графики напряжения для обоих датчиков.
Шаг 2. Смотрим на график первого датчика (до катализатора)
У исправной машины график B1S1 будет похож на зубья пилы или синусоиду .
Нормальные значения:
Верхняя граница: 0,7–0,9 В
Нижняя граница: 0,1–0,3 В
Почему он прыгает? Потому что ЭБУ постоянно подстраивает смесь: то богаче (напряжение растёт), то беднее (падает). Лямбда до катализатора показывает эти колебания в реальном времени.
Если график первого датчика — это ровная линия или «зубья» сглажены, внушительный, лямбда умерла или смесь не регулируется.
Шаг 3. Смотрим на график второго датчика (после катализатора)
А вот тут самое интересное. Катализатор, когда работает правильно, сглаживает все эти колебания .
У исправного катализатора график второго датчика — это почти прямая линия на уровне:
0,7–0,8 В для нового или идеального
0,5–0,6 В для катализатора «с пробегом», но ещё живого
Почему прямая? Потому что катализатор, дожигая остатки топлива и CO, сам становится резервуаром кислорода. Он «демпфирует» колебания смеси, и второй датчик видит ровную картинку.
Шаг 4. Интерпретация результатов
Теперь самое главное — как понять, что катализатор пора менять.
Вариант 1. Катализатор мёртв (выгорел или отравился)
График второго датчика начинает повторять форму первого — те же самые зубья, те же колебания .
Что —: если катализатор не выполняет свою функцию (нет химической активности), газы проходят через него «транзитом», и второй датчик видит то же, что и первый. Он начинает прыгать в тех же диапазонах. Это 100% признак нерабочего катализатора .
Вариант 2. Катализатор забит (механическое разрушение)
Если соты оплавились или засорились, но химия ещё работает, графики могут вести себя по-другому.
Косвенные признаки:
Напряжение на втором датчике ниже 0,4–0,5 В при исправном первом .
Машина тупит, плохо едет, расход вырос (это уже по ощущениям).
При резком газе давление выхлопа "душит" мотор — можно проверить, открутив первый лямбда-зонд и сунув туда эндоскоп .
Шаг 5. Альтернативный метод — смотрим температуру
Некоторые программы (скажем, Torque Pro) умеют показывать температуру газов до и после катализатора .
Логика:
В работающем катализаторе идёт активная химическая реакция с выделением тепла.
Температура после исправного катализатора должна быть выше, чем до него (разница может достигать 100°C).
Если температура до и после одинаковая — реакции нет, катализатор не работает .
А если надо заглянуть внутрь?
ELM327 проверяет химию. Но бывает, что катализатор механически разрушен: соты треснули, отвалились и болтаются внутри. Это даст о себе знать:
Грохот под днищем (особенно на высоких оборотах)
Падение мощности, потому что обломки перекрывают выхлоп
Дребезжание при резком газе
Если подозреваете механику, придётся лезть под машину. Самый приём:
Выкрутить первый лямбда-зонд (он стоит до катализатора, часто доступен сверху или снизу)
Засунуть в отверстие эндоскоп (продаются от 1000 рублей) .
Посмотреть на состояние сот: целые они, оплавленные или рассыпались.

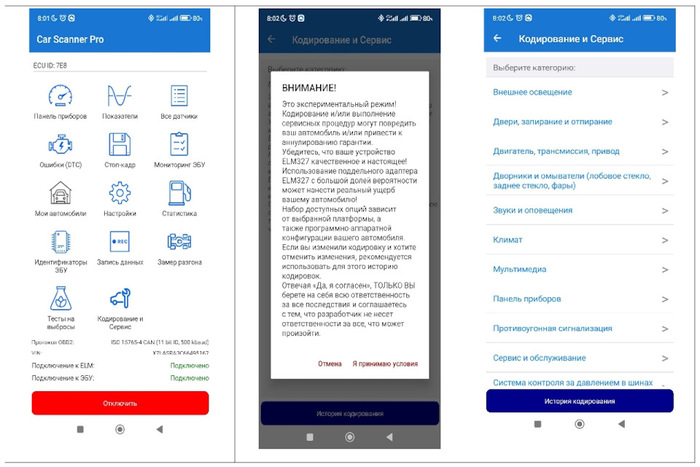

Car Scanner
Что выходит?
Способ 1 (графики лямбд):
Исправный катализатор = первый датчик прыгает, второй — прямая.
Мёртвый катализатор = оба датчика прыгают синхронно .
Способ 2 (температура):
После катализатора горячее, чем до — всё ок.
Температура одинаковая — реакции нет .
Способ 3 (эндоскоп):
Соты целые, не оплавлены — механически исправен.
Соты рассыпались, забиты — физически уничтожен .
Нужна ли вам вообще эта диагностика?
Если чек не горит, машина едет, в реальности расход не вырос — скорее всего, с катализатором всё в порядке. Но если вы покупаете поддержанное авто или чувствуете, что мотор «затупил», проверка через ELM327 займёт 5 минут и спасёт от лишних трат в сервисе.
У меня самого был случай: в сервисе сказали «катализатор умер, замена 80 тысяч». Приехал домой, подключил ELM — второй датчик показывает ровную линию 0,7 В. Живой! Оказалось, просто лямбда перед катализатором начала глючить.
Техника в руки — и удачной диагностики!
