Красное и белое. Iphone 7 plus & iphone 14 plus⁠⁠

Или синее?

Но во всяком случае - мёртвое xD

Данные древности пришли парой.

Предыстория: начали заряжать семёрку, ну сома посуди, для маха надо отдельный же телефон - не зарядился. Решили проверить зарядку на...

Четырке. Итог - 7+ так и не проснулся из ящика, а 14+ поработал пару минут и с розовыми соплями пикселями вырубился окончательно.

Знаешь чем заряжали?

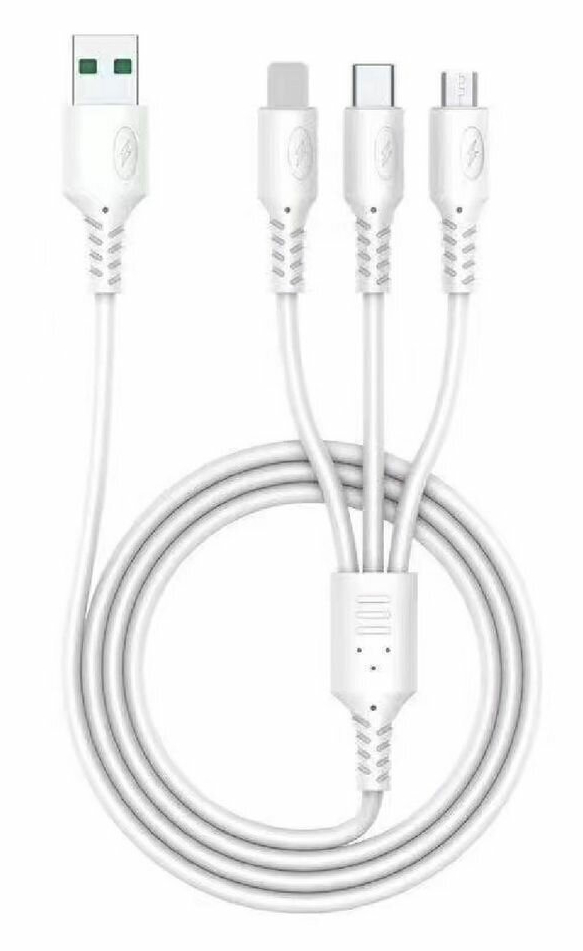

Вот эта дичь из магазина на сдачу:

Ладно. Дело уже сделано. Вскрываю первую консерву

Iphone 7 plus не включается.

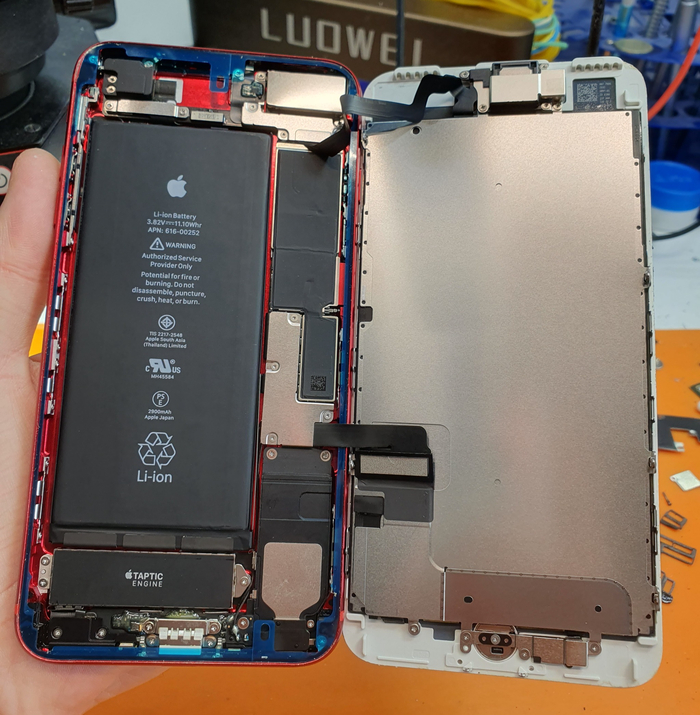

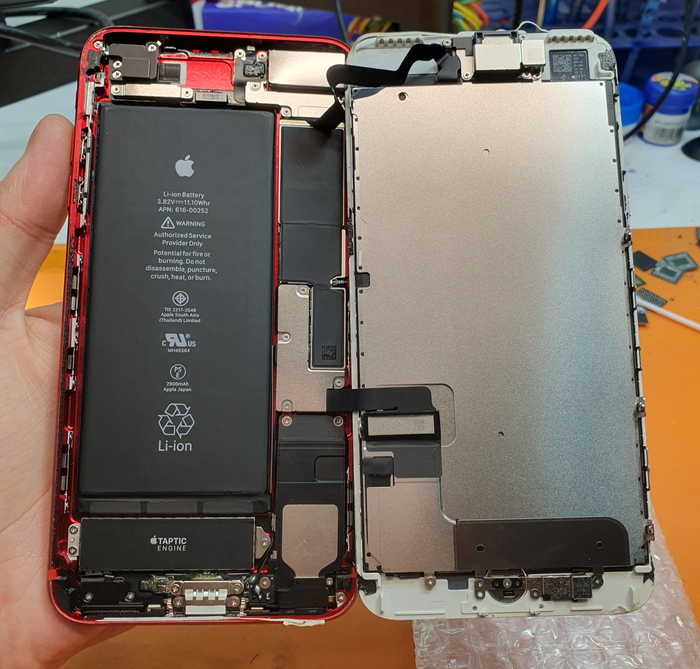

Знаете, вот спустя столько времени увидеть семёна, которого ни разу не вскрывали - ах хорошо, а то бывает откроешь и сидишь смотришь с такой будкой

И закрываешь

А тут прям красота, не то, что в китайском барахле от Sony корячат. Разбирали их когда нибудь? Дичь дичью)

Так, ок.

Давай диагностику покажу

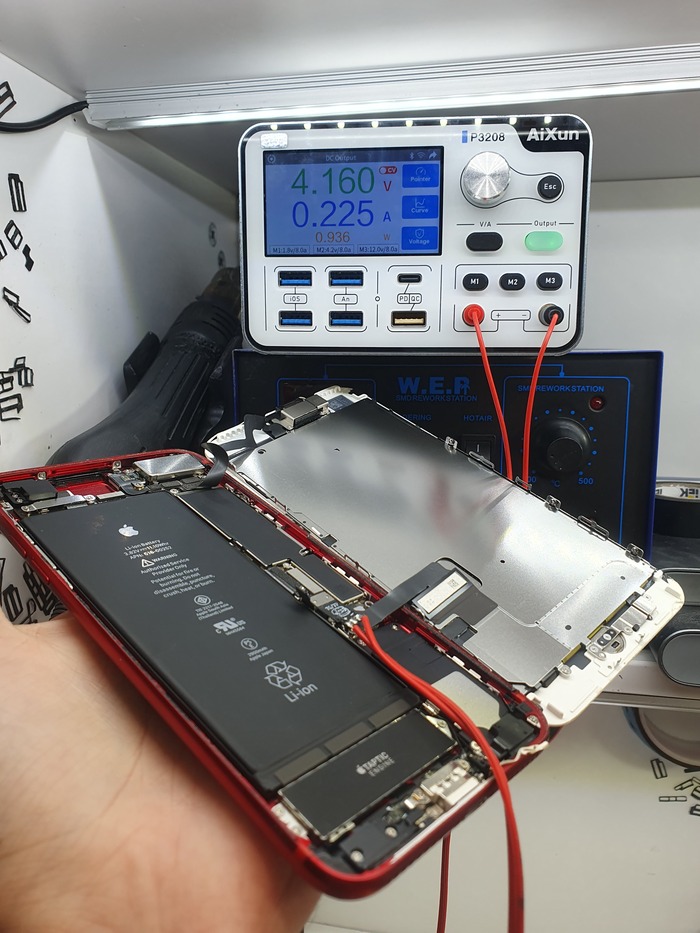

Для начала подключается блок питания и смотрится на предмет замыкания без нажатия на кнопку. Чисто? Тогда нажимаю кратковременно разок и вот, смори:

Старт и висит на 200мА.

Самая частая типовуха моделей 5 - 7 серии и дальше расскажу какая.

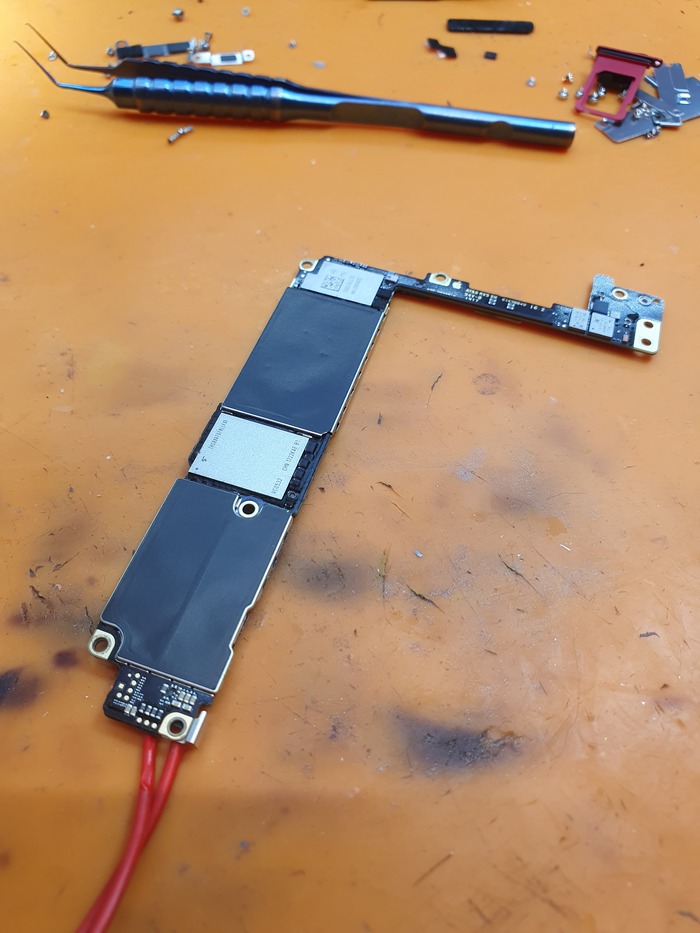

Демонтивирую мамулю из корпуса, подключаю к блоку питалова и смотрю где греется

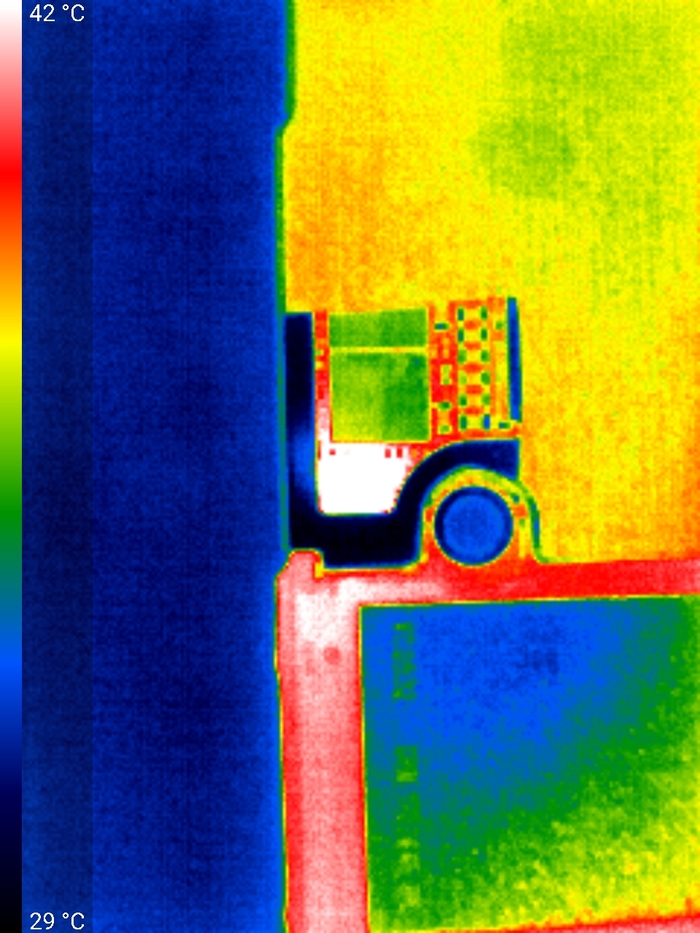

Естественно через тепловизор

Вот же:

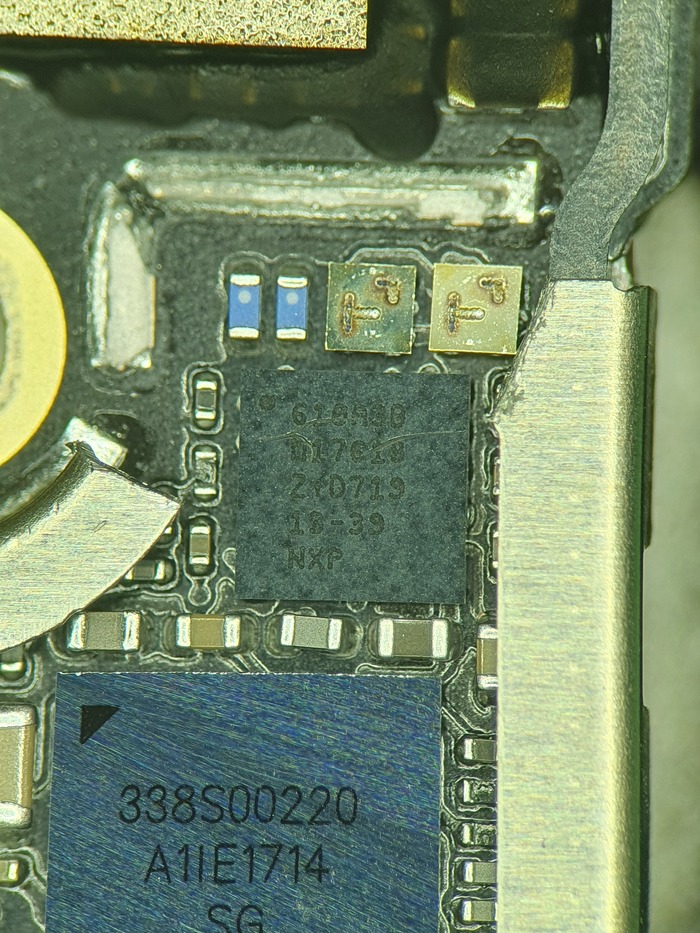

Контролёр usb.

Тут стоит отметить, что это одна из разновидностей его поломки - вылет линии 3в, которая связывает интерфейсный контроллер питания, поэтому и нет старта.

Есть ещё вариации, когда телефон стремительно разряжается и больше не заряжается в выключенном состоянии. В сервисе тебе льют про аккумулятор, но это не так. Его меняют, телефон какое то время стремительно разряжается и снова не заряжается и сервис такой - айм сорри брат, сделал всё что мог, иди гуляй))

Есть и третья разновидность - быстро разряжается, но медленно заряжается даже из выключенного состояния. Тупо поджирает лишние электроны.

У меня первый случай.

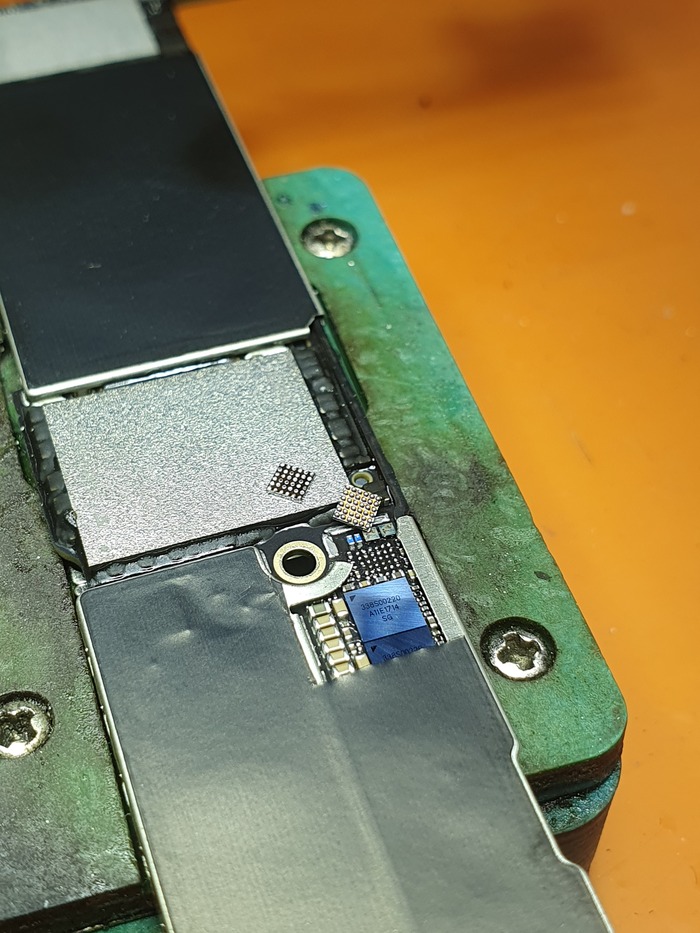

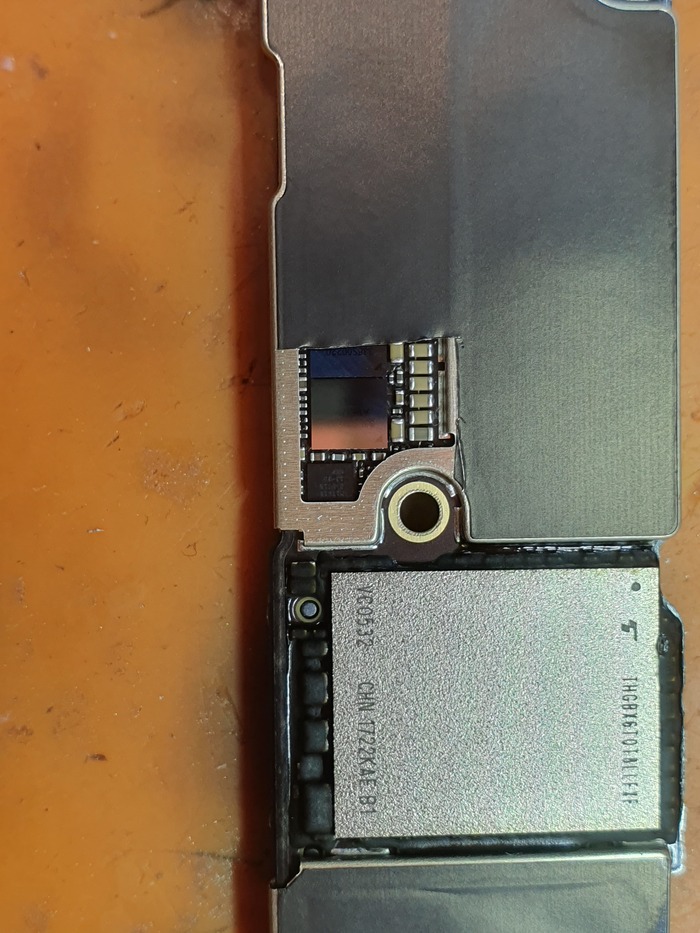

Грызу защиту

И меняю на снятый с донора. Их то у меня килограмма 3 наберётся

Точно, чисто, аккуратно.

И также собираю обратно, как будто тут снова никого не было

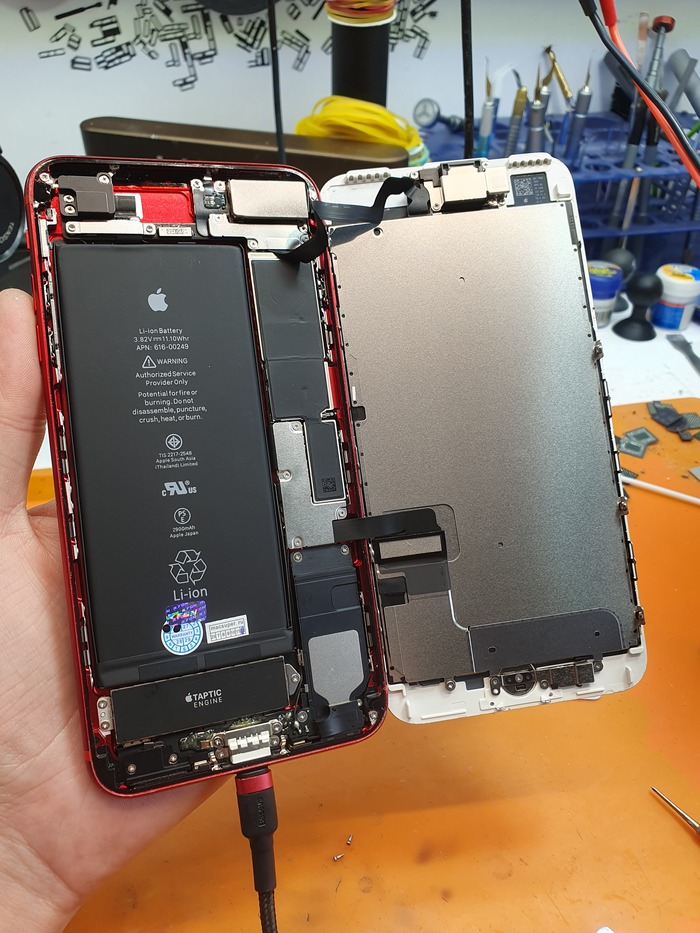

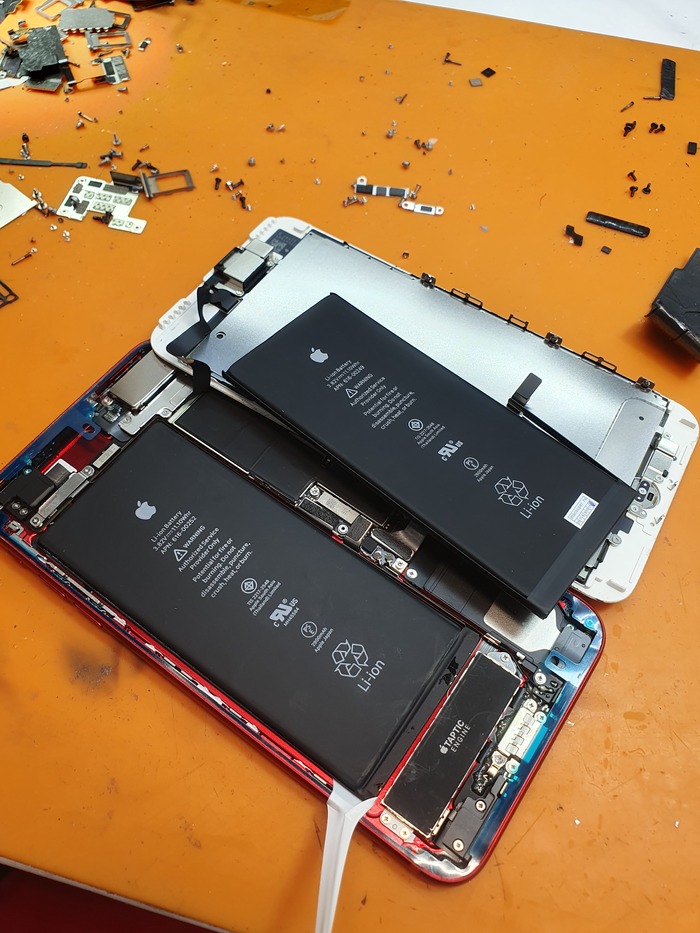

А вообще нет. Телефоном планирует пользоваться макс, поэтому надо бы сменить аккумулятор от 2017 века)

Ну мне же лень выкрутить 3 верхних винта, поэтому меняю так xD

Ну теперь да. Видно кто тут был.

И кстати, на каждом своём ремонте я клею свои голограммы. Я не боюсь сделанного своими руками.

Ну влагозащита - извинитесь. Я на неё и не рассчитывал

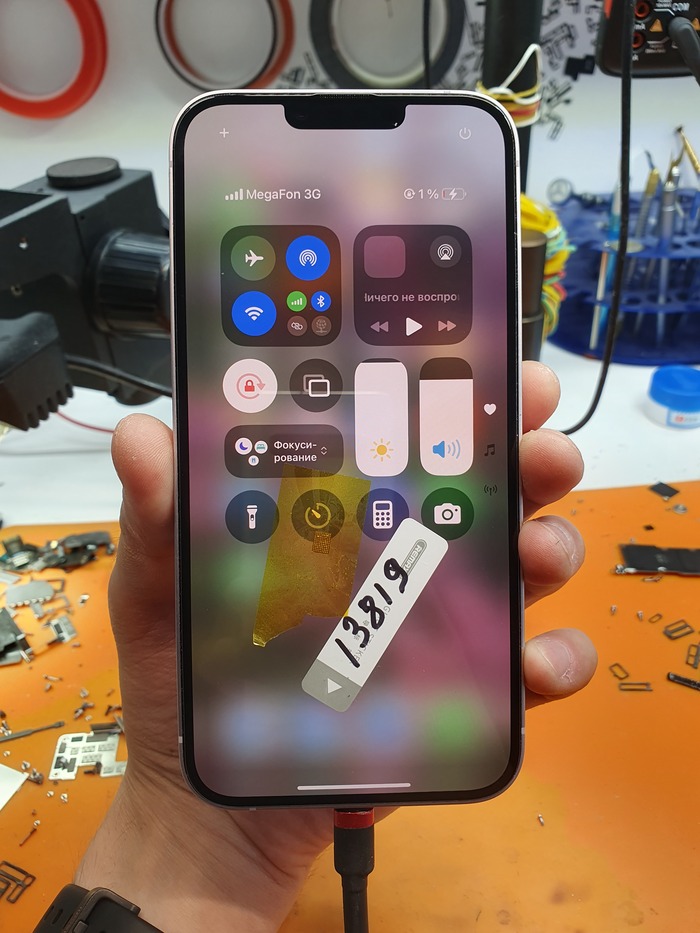

Ах да, точняк. Я же не показал, что он работает и заряжается

Один есть.

Что там второй?

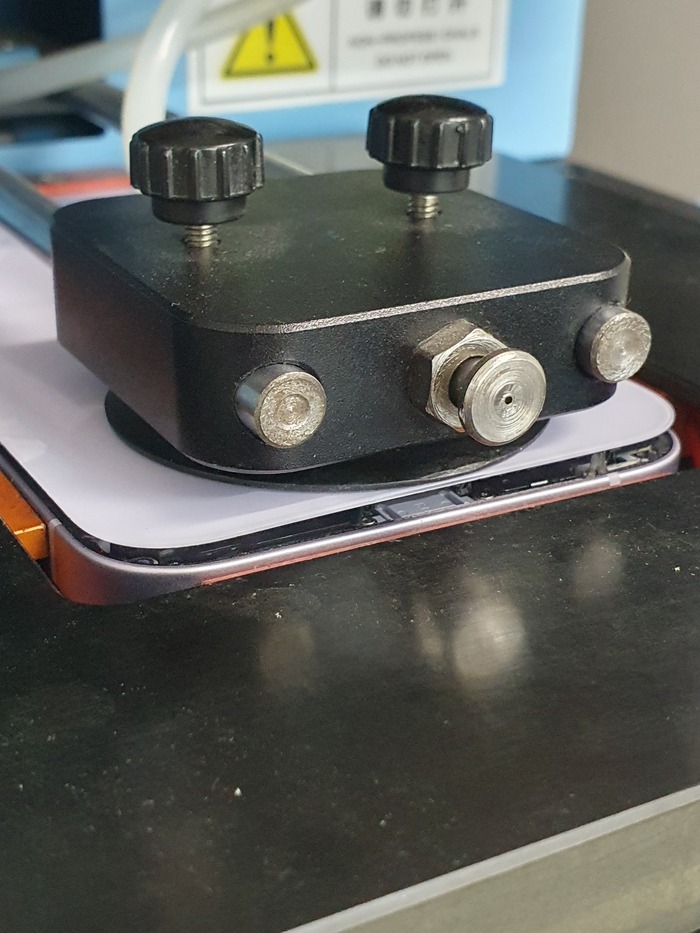

Взрываю задник с помощью своей автоматической тачанки

Не лопатками, и не карточками, никаких плёнок и прочей хунты - всё будет открыто так, что не будет ни единой царапки по краям рамки. Внешне никто, даже я, не смогу определить разбирался телефон или нет, поэтому когда мне пишут:

Хочу на авита купить телефон, сможете посмотреть его состояние, реф или ориджинал?

Ребят, БЕЗ ВСКРЫТИЯ точно определить мусор это или нет - не получится.

Ну можете подуть в лоток симки. Если слюни вылетают из всех щелей, то точно разбирался))

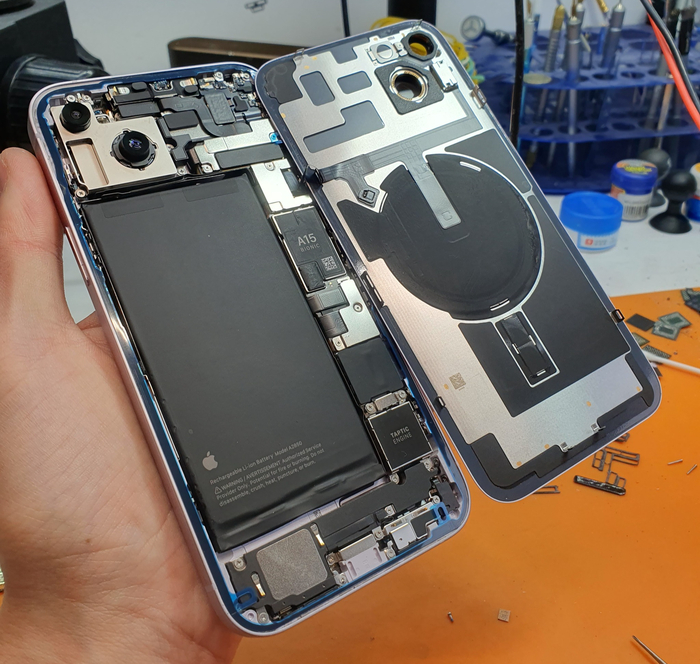

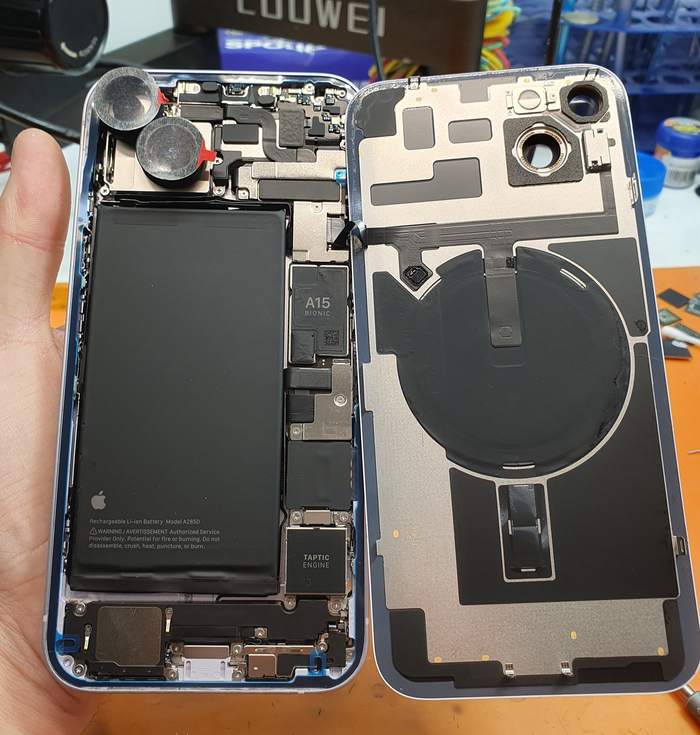

Раздвигаю створки:

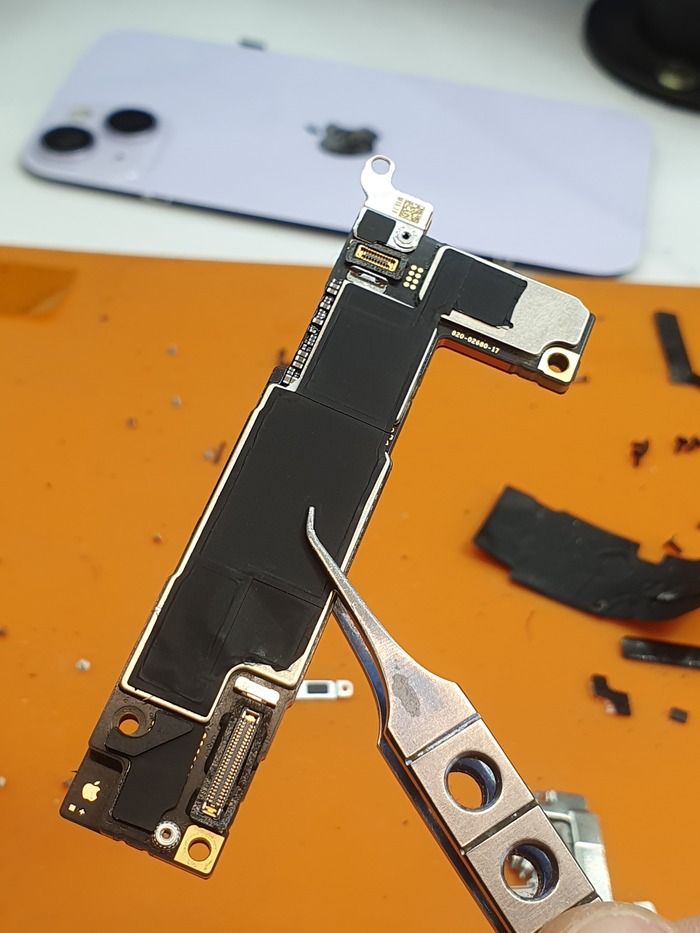

Принцип тот же - к шнурку.

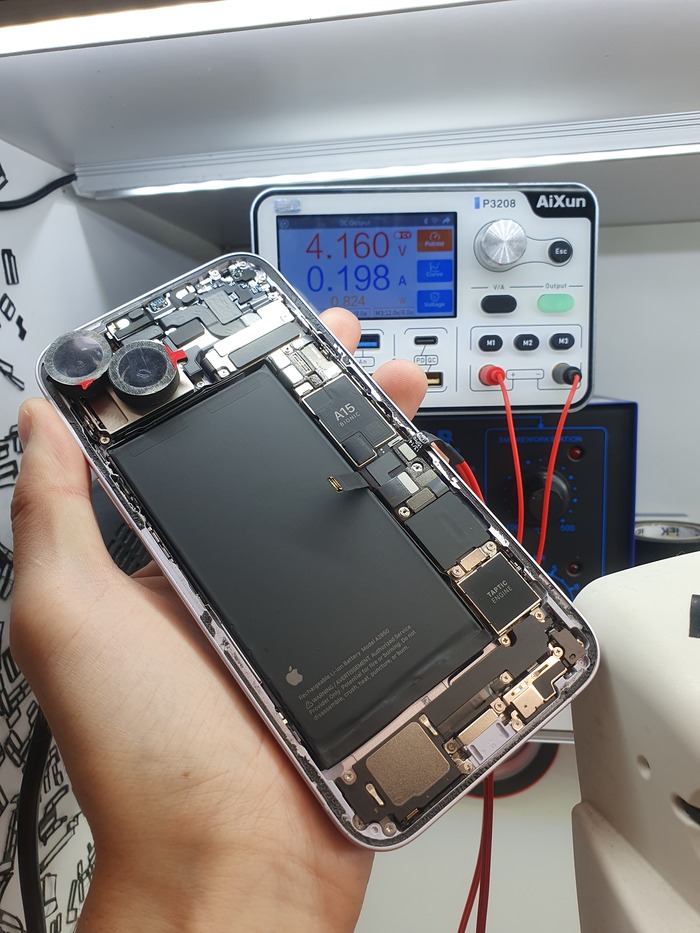

Вот тут уже смотри:

Потреб идёт даже без нажатой кнопки питания.

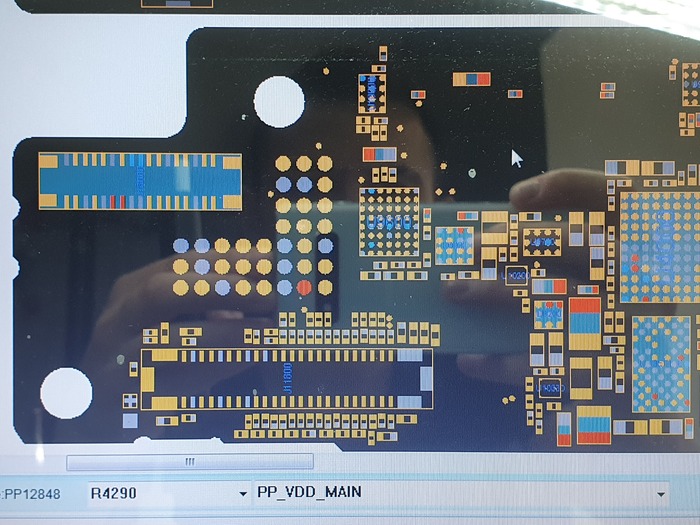

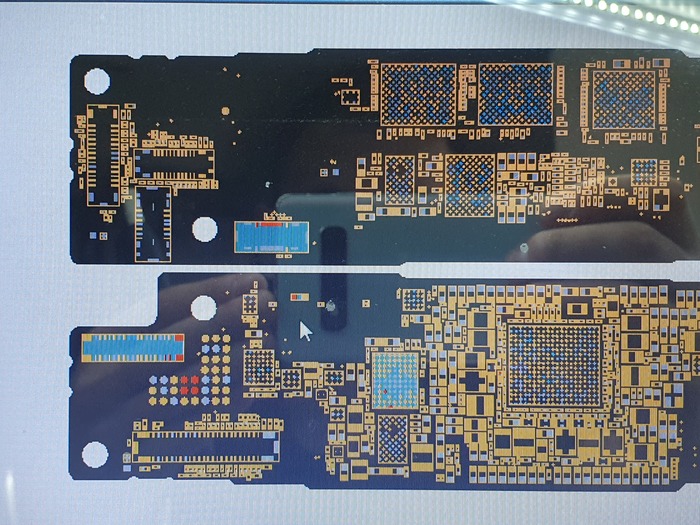

Открываю схемотехнику.

Итак. Питалово с аккума тут идёт на контроллер заряда tigris и через резистор на главную линию всей платы

Именно поэтому при банальной замене аккумулятора многие умудряются убить плату.

На iphone 14 и выше я перед заменой аккума делаю некоторые процедуры, которые точно позволяют не поджарить мамку. Это важный момент.

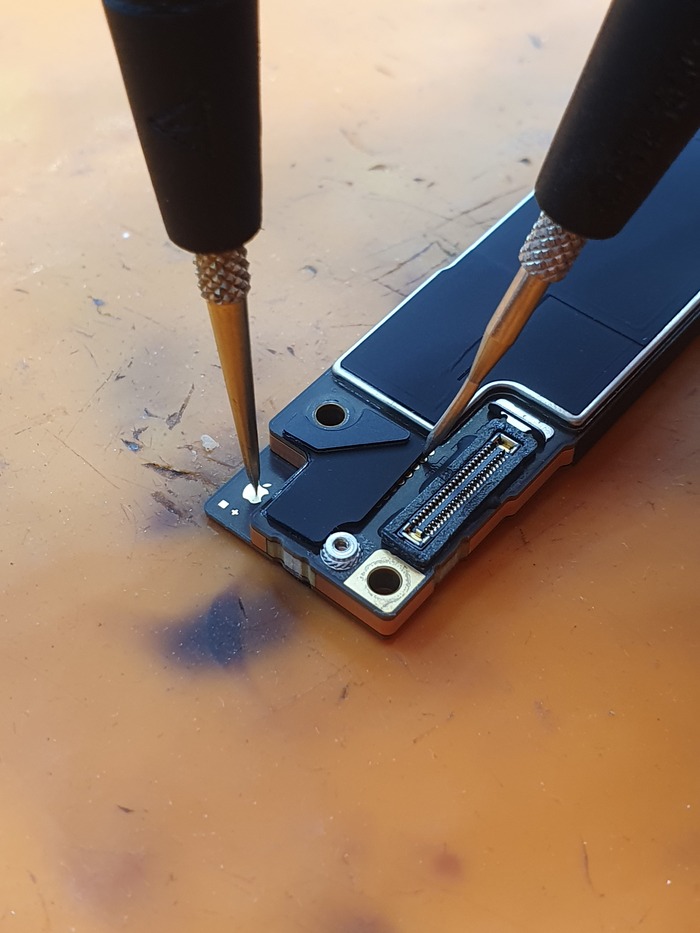

Делаю нужные замеры - заниженное падение напруги

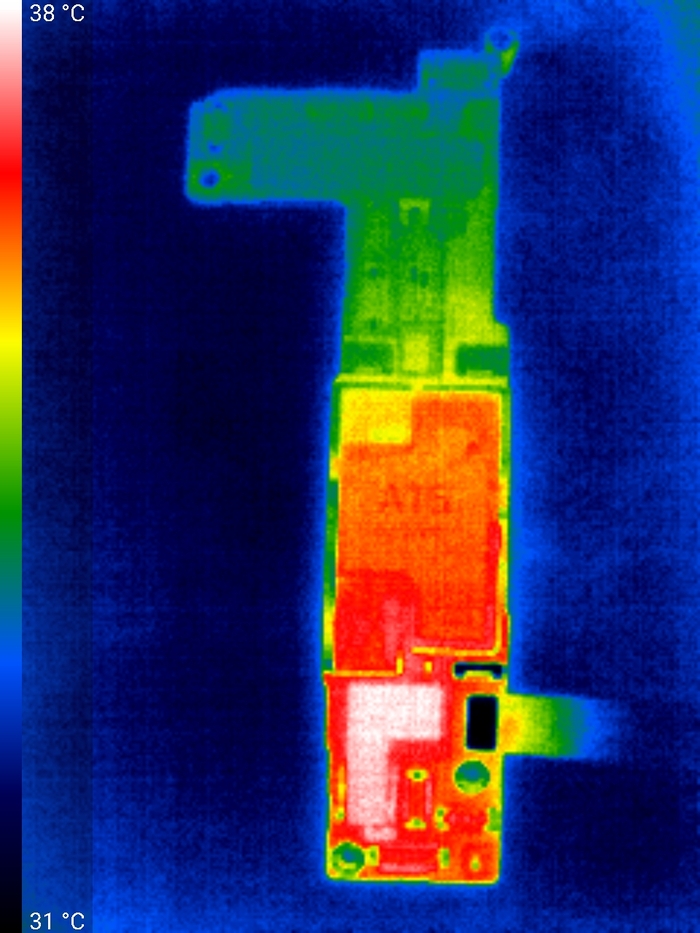

А далее через тепловизор смотрю где кипит, хотя я уже и без вскрытия знал проблему, но для контента это дело надо сделать))

Хоть картинка и ни о чем не говорит, но пусть будет. Локально - греется нижняя часть где контроллер заряда.

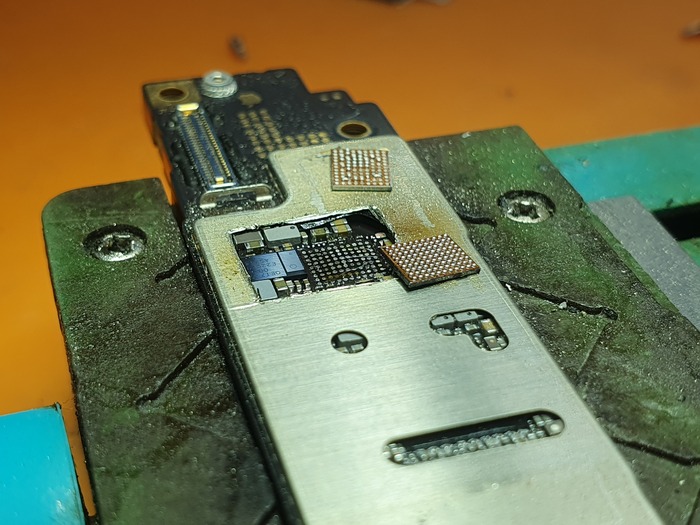

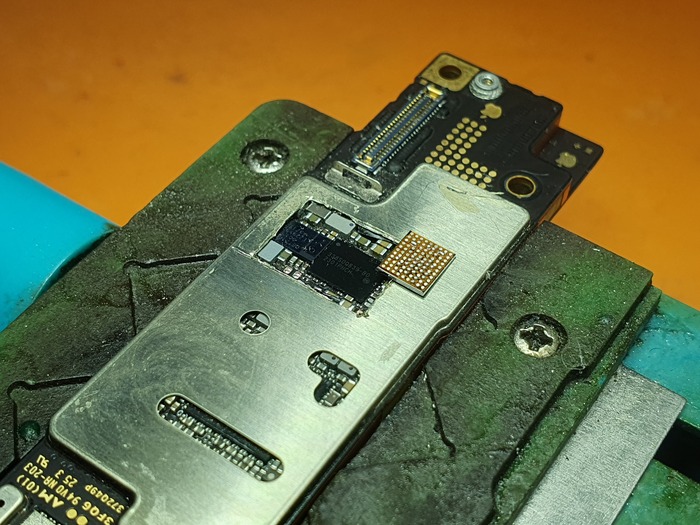

Выпиливаю область

Контроллер заряда возьму с донера

Сниму старую дичь и запаяю "новую" б.у оригинальную

Делов на 30 минут

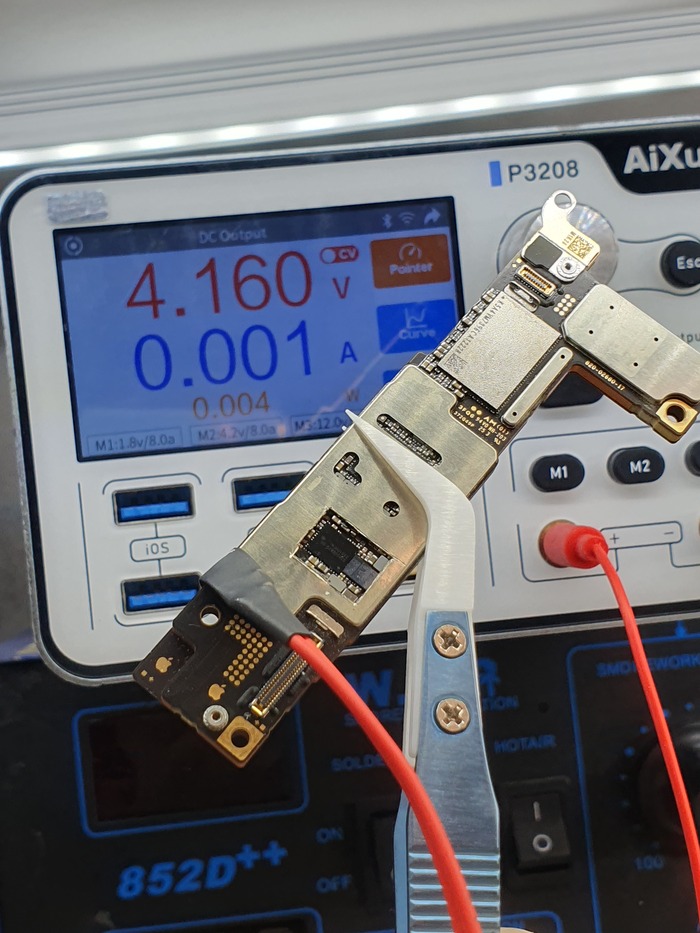

Вот теперь плата не жрёт ничего. 1мА - запитка контроллеров и всей платы. Это норма. Там даже меньше, просто блок питания округляет немного.

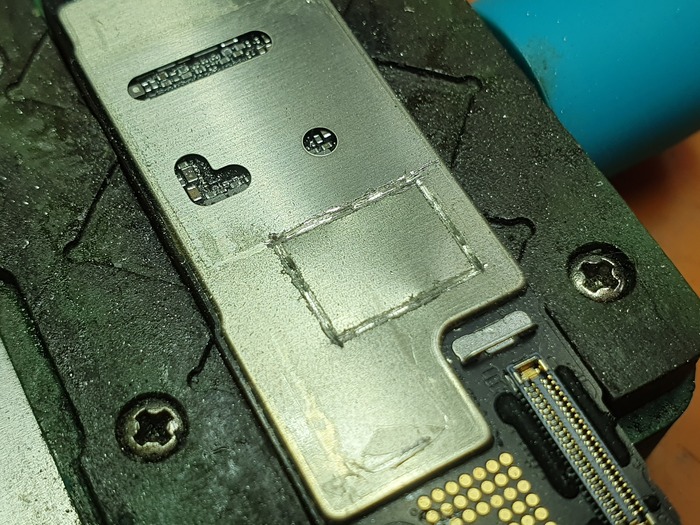

Запакую края пиленной защиты, чтобы не коротила на конденсаторы

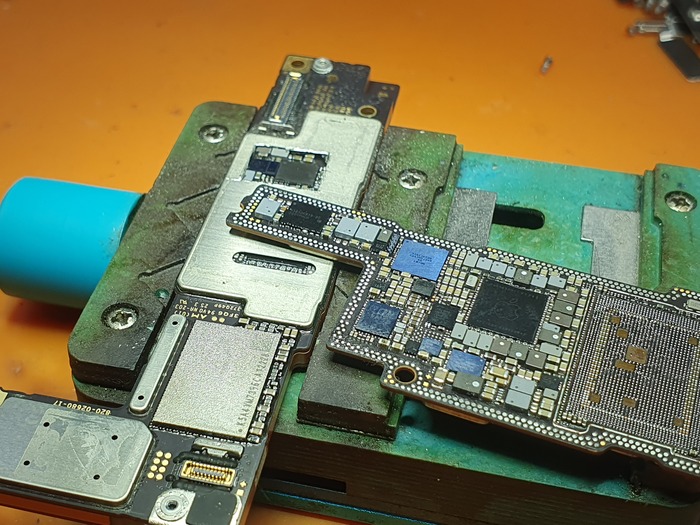

И принаряжаю плату обратно в около идеал

Ремонт занял 30 минут, а вот обратная сборка с обязательной чистой старой проклейки и восстановлении влагозащиты от кратковременного попадания пресной воды занимает ещё минут 30.

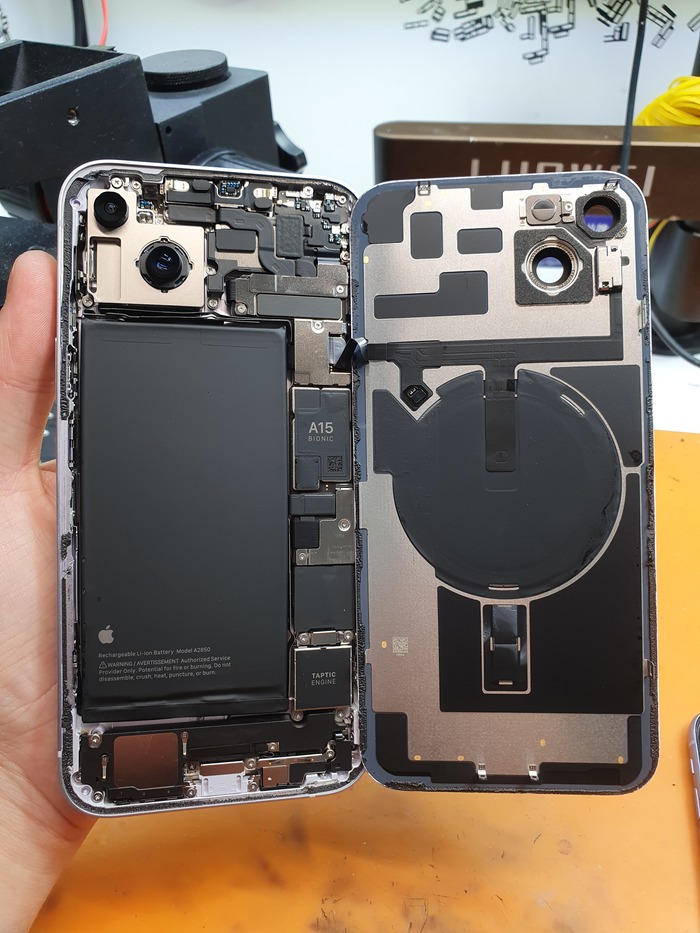

Ай ладно, вот с другого ракурса покажу

Кросиво.

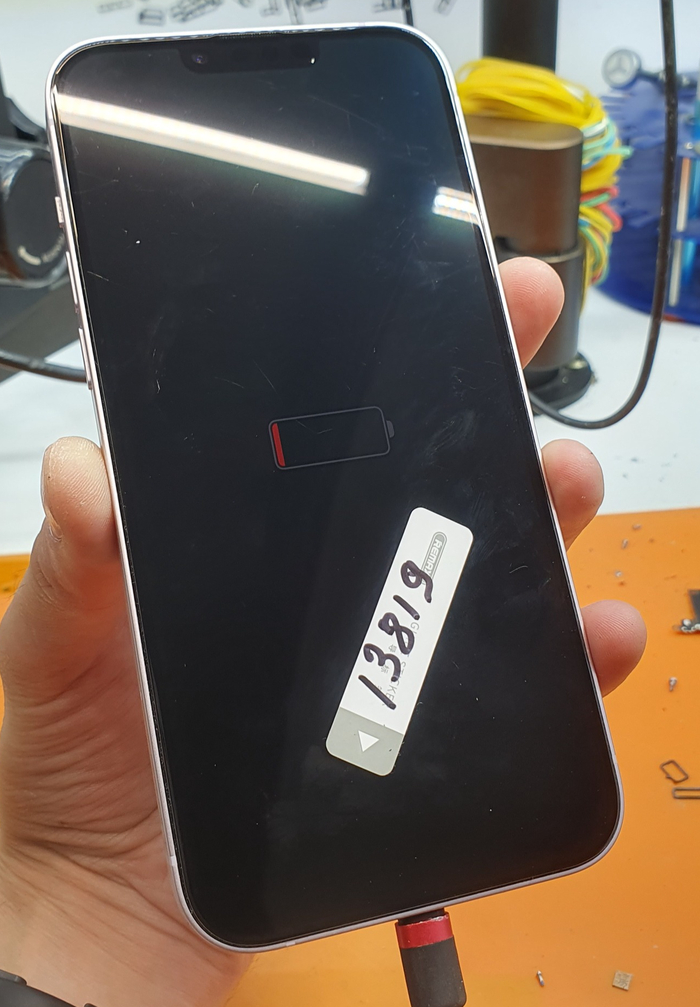

Чё там заряд?

Есть.

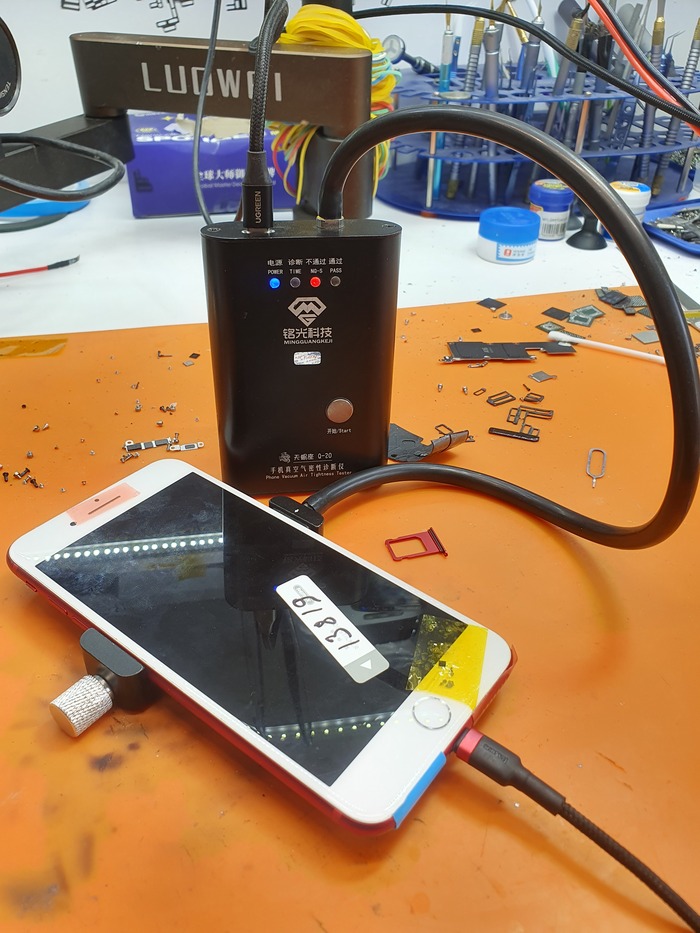

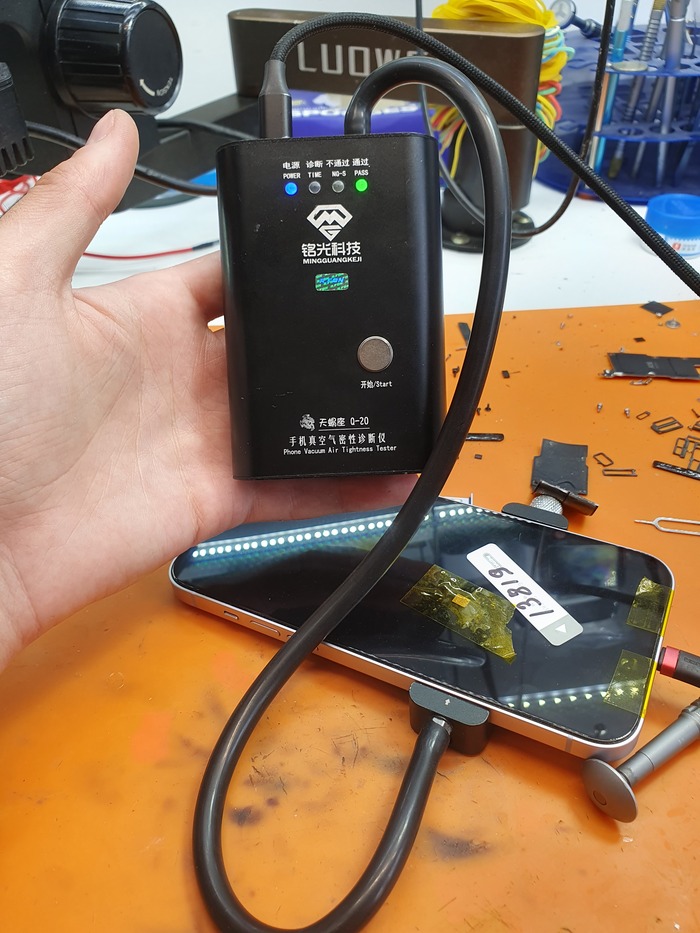

А влагозащита?

Тоже хорошо. Купай но не сильно)

Итого:

Iphone 7 plus 4 тысячи и 2к аккум.

Iphone 14 plus 14 тысяч.

А провод, который взорвал эти две консервы - 150р xD

На оба телефона ушло полтора часа и отдали всего 20 тысяч.
