Как я аудиокарту починял
Давненько меня не было, а жизнь кипит.

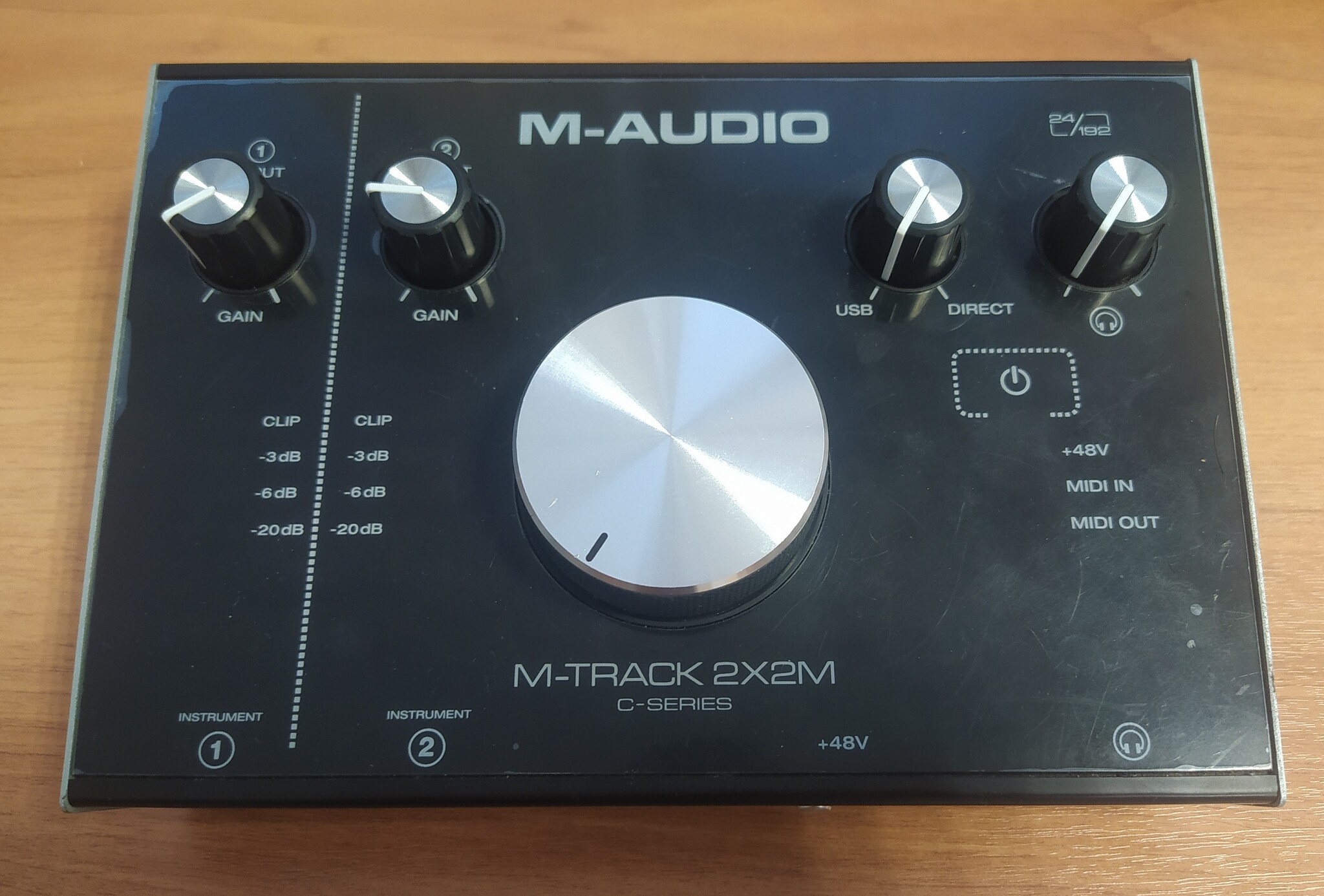

Принесли мне на ремонт аудиокарту M-audio m-track 2x2m
Человек купил ее на Авито с доставкой и при проверке оказалось, что карта нерабочая.
Продавец конечно на связь после продажи не вышел, сделал моему товарищу обидно и был таков.
Теперь к делу:
При подключении к ПК инициализация оборудования не происходит, ПК карту не видит ни в одной из ОС (win7,10,11, linux, macos). Лампочки индикации питания, фантомного питания и прочее на карте горят, намекая что карта функциональна. Звук без подключения к ПК тоже работает, то есть преампы и их логика исправны, а это уже что то.
Вскрытие:

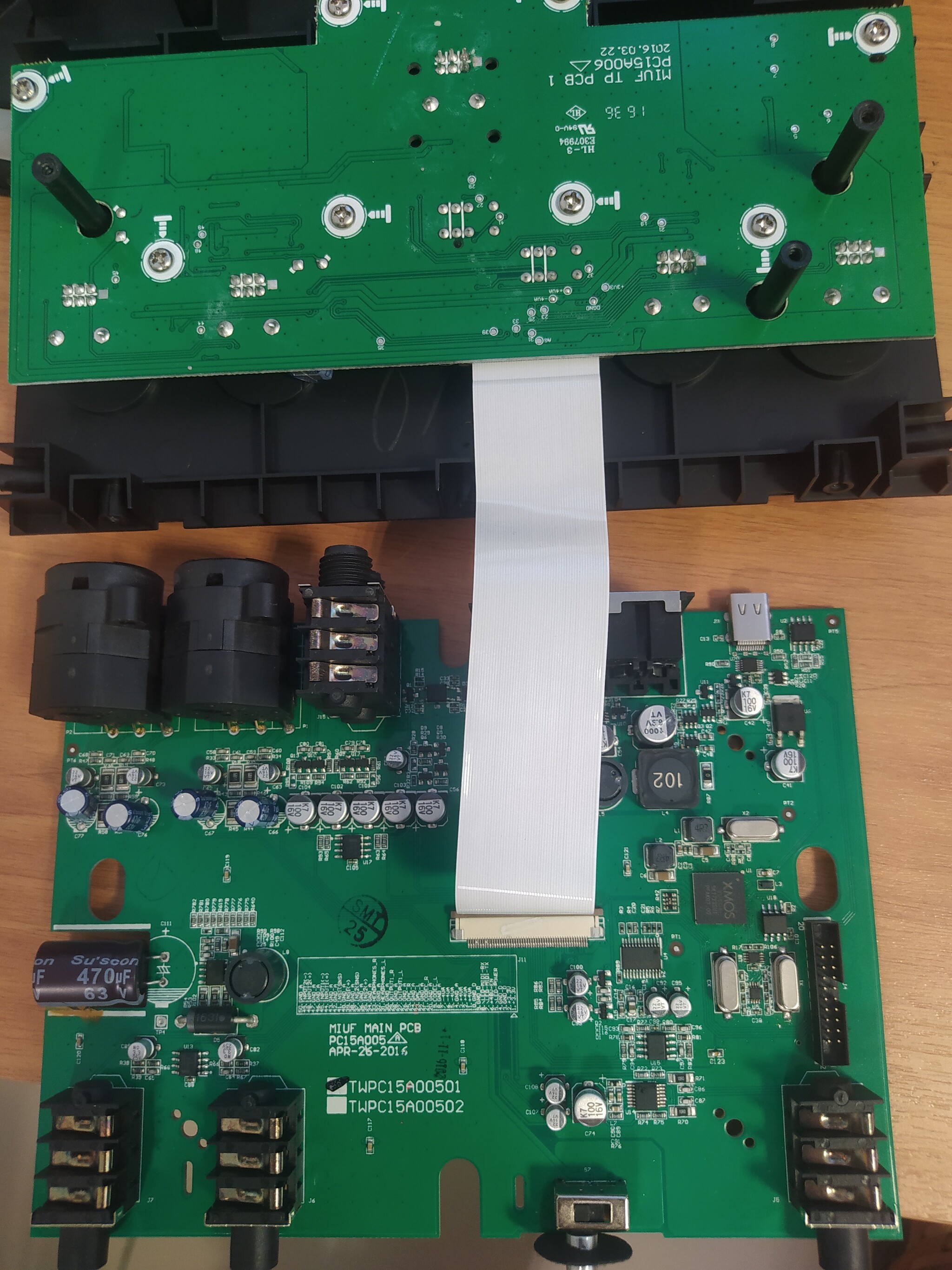

Перед нами 2 платы, верхняя и нижняя. Верхняя отвечает за управление, крутилки, светилки и подобное.
нам интересна нижняя палата
Модель платы TWPC15A00501
первым делом я пропаял по микроскопом гнездо type-c, которое до меня уже паяли. Результата не дало...

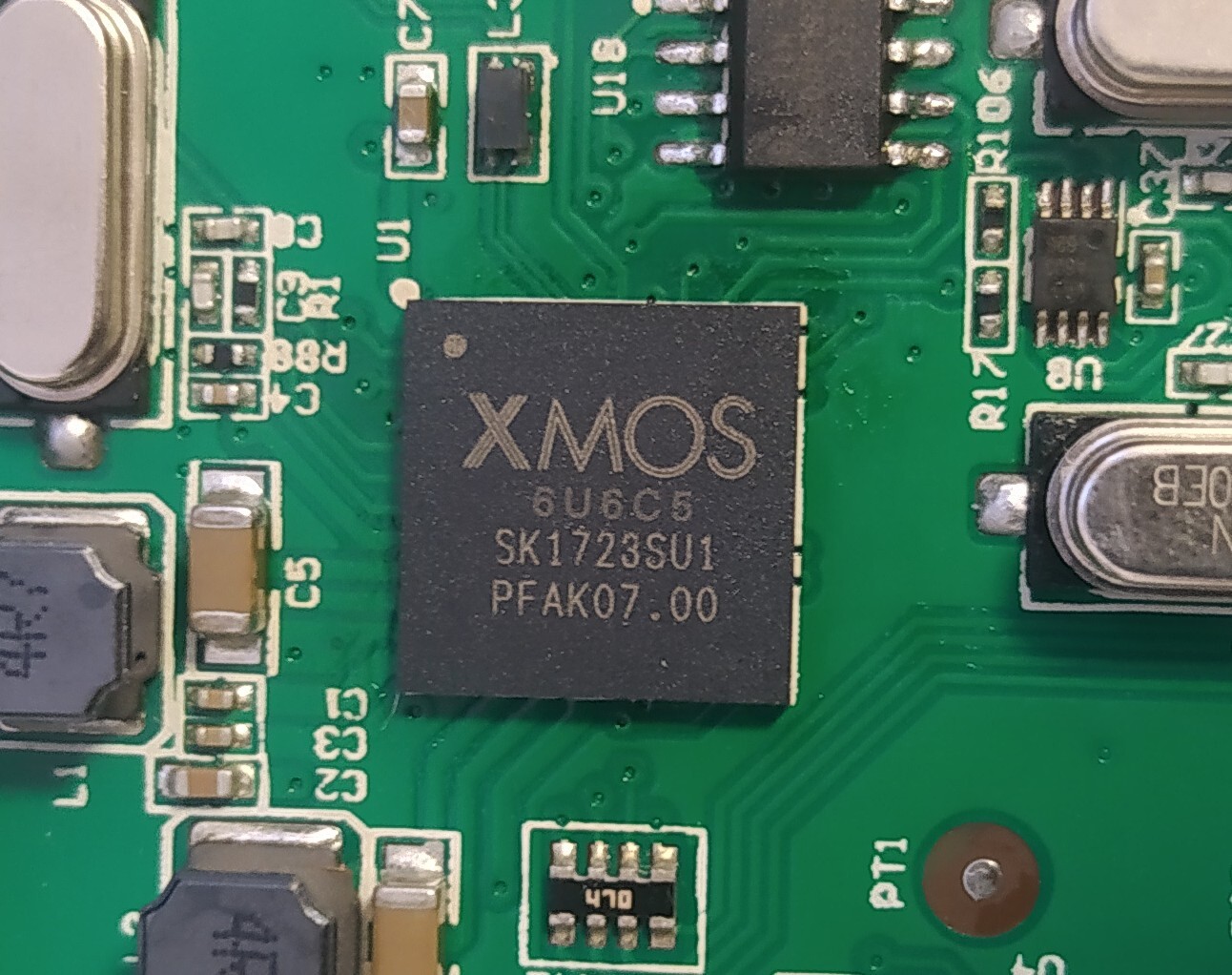

дальше наблюдаем куда идут дороги от гнезда и идут они в процессор XMOS 6u6c5
Замеры показали что напряжение на проц приходит, проц греется градусов до 40.
ищем микросхему с прошивкой, но не находим. Видимо прошивка находится в нём самом.
Спустя пару дней замеров, гугла и мыслей умных и не очень я приговорил проц к замене.
Товарищ не захотел ждать запчасти из поднебесной и тут же сходил и купил новую карту себе, а эту мне отдал на эксперименты.
Тут я уже решил рискнуть и заказал микросхему сам. Приехала за 2 недели, уже с шариками. Если вы не работали раньше с BGA микросхемами - возьмите шары и трафарет универсальный дополнительно!
Паять я рекомендую с нижним подогревом или феном, работая снизу платы. Используйте безотмывочный флюс, не экономьте на нём.
Микросхема села с первого раза и теперь у меня есть своя собственная карта m-audio.
Удобная? Да, очень, но моя старенькая Focusrite Scarlett solo 1gen конечно надёжнее.
Кстати, на фото уже заменена микросхема и поэтому видно слегка потемневший текстолит.
