Изменяющиеся крылья ИС-1⁠⁠1

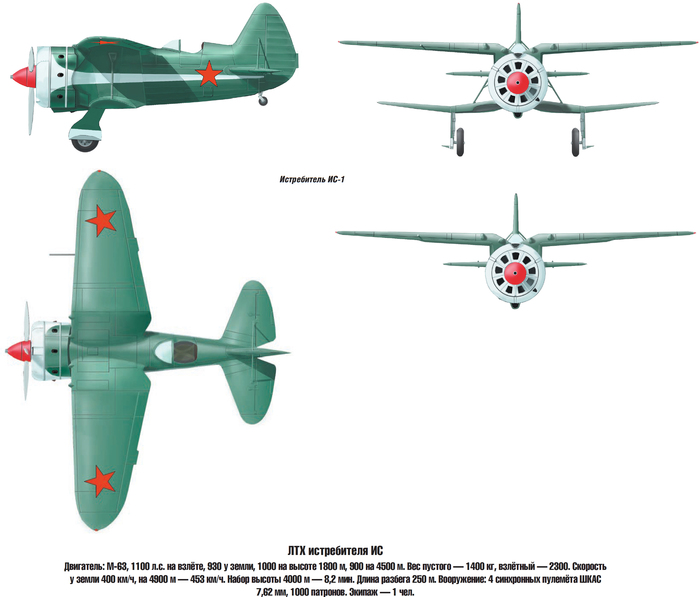

К началу 1930-х гг. перед разработчиками истребителей встала проблема выбора схемы — моноплан с большой нагрузкой на крыло давал скорость, но у биплана были лучше манёвренность, скороподъёмность, потолок и дальность. В ответ был создан ряд проектов изменения площади несущей поверхности за счёт размаха или хорд крыла, но в 1937 г. конструктор ленинградского завода № 23 Василий Васильевич Никитин предложил превращать биплан в моноплан, складывая нижнее крыло так, чтобы оно прижималось к бокам фюзеляжа и к нижним поверхностям верхнего крыла.

Его поддержал лётчик-испытатель Владимир Васильевич Шевченко, который организовал постройку макета самолёта в Московском авиатехникуме. Весной 1938 г. его осмотрели начальник ВВС Локтионов, Нарком оборонной промышленности Каганович и Нарком обороны Ворошилов, который доложил о проекте И. В. Сталину. Для постройки самолёта на московском заводе опытного самолётостроения № 156 было организовано специальное КБ № 30, Главным конструктором которого был назначен Шевченко, а Никитин стал его замом. Они должны были представить на Государственные испытания «Истребитель складной» (ИС) в двух вариантах — с серийным мотором М-63 в 1000 л.с. в октябре 1939 г. и с новым высотным двигателем близкой мощности М-88 — в декабре.

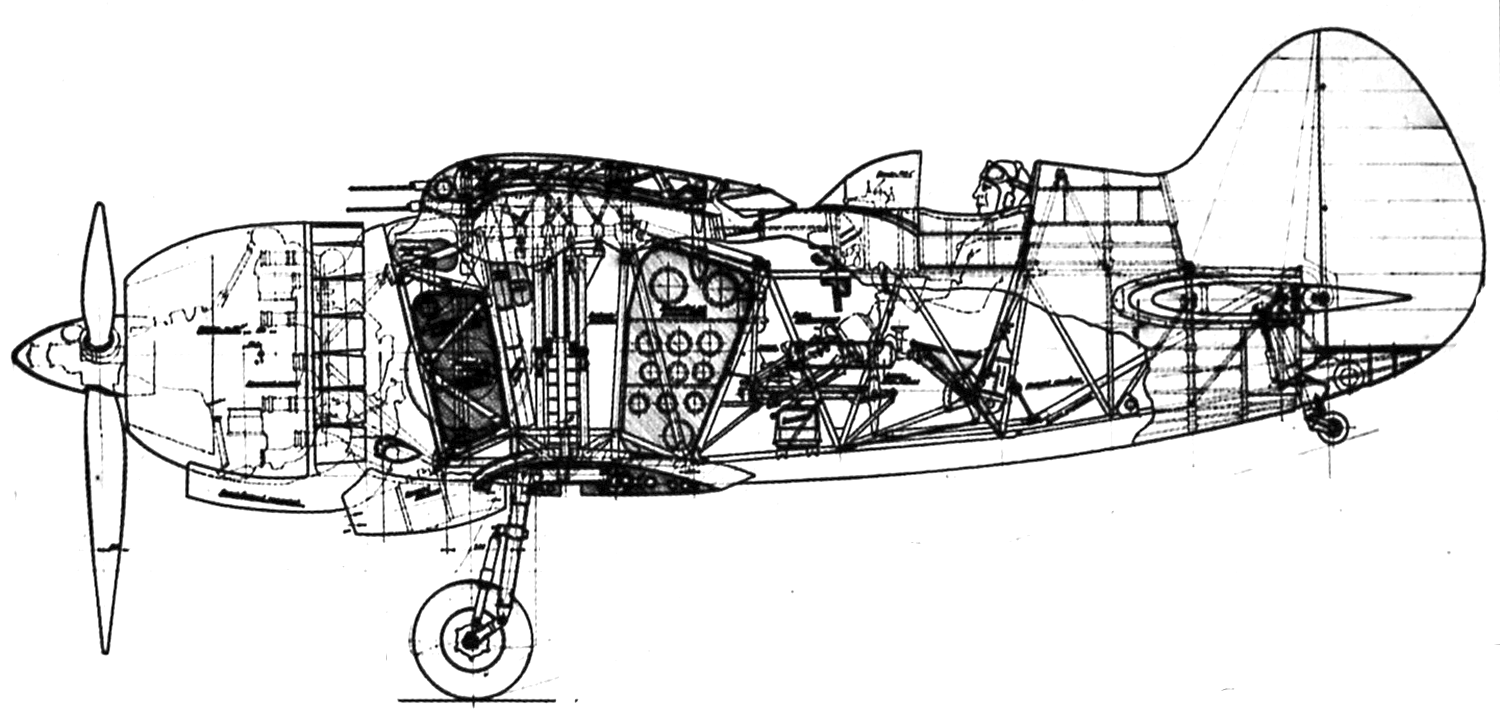

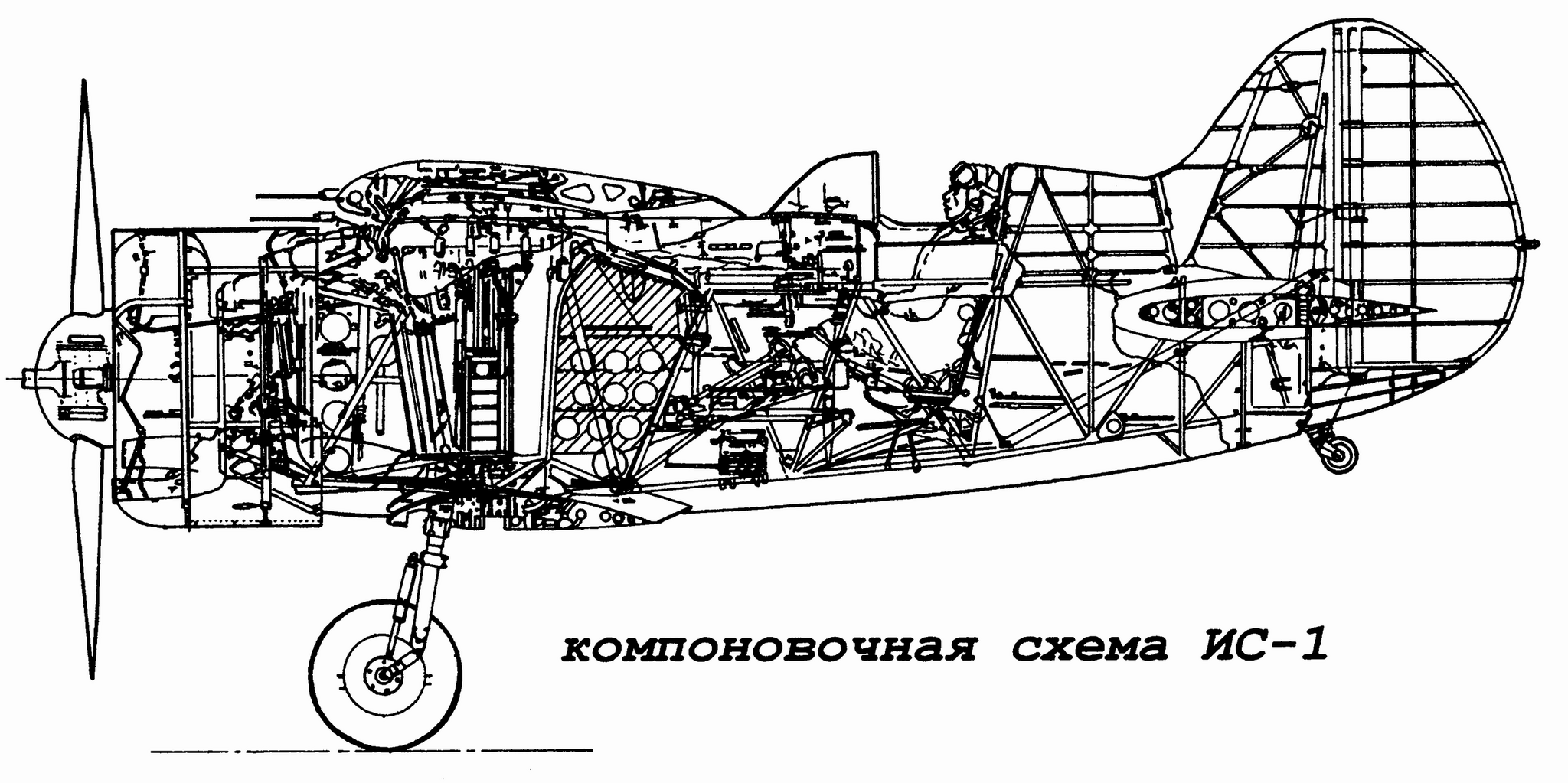

Даже для опытного конструктора Никитина это оказалось сложное задание, не говоря уже о лётчике Шевченко. Им пришлось решать множество проблем, причём гидропневматический агрегат уборки и выпуска нижнего крыла оказался не самой сложной из них. Наибольшие трудности вызвал задний лонжерон верхнего крыла, который имел слишком малую высоту у корня, поскольку там была ниша под нижнее крыло. Шасси вообще пришлось полностью переделывать.

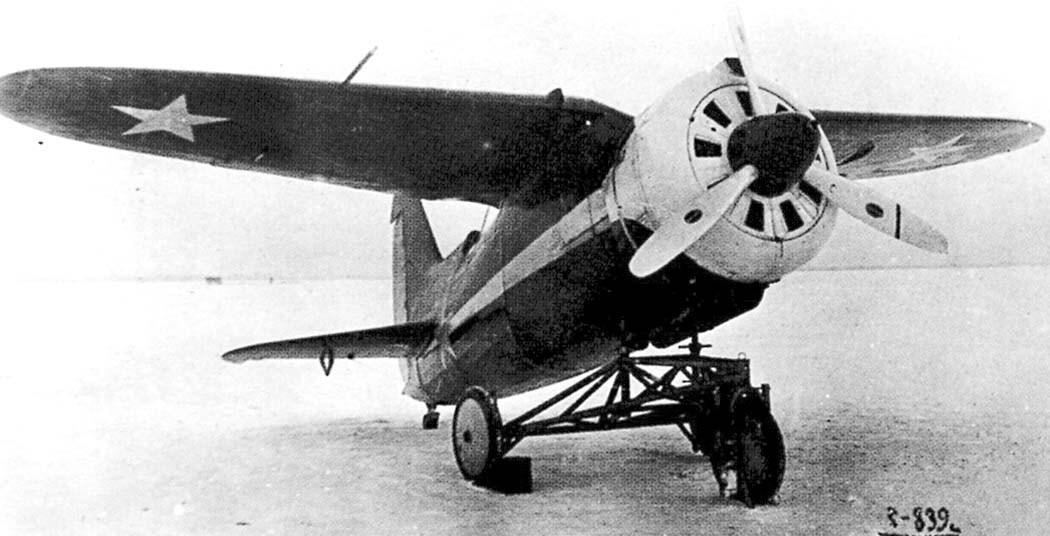

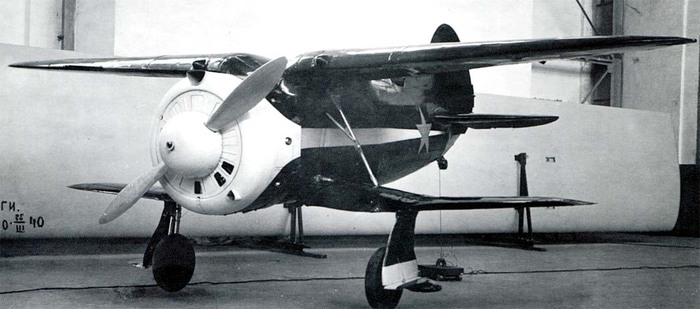

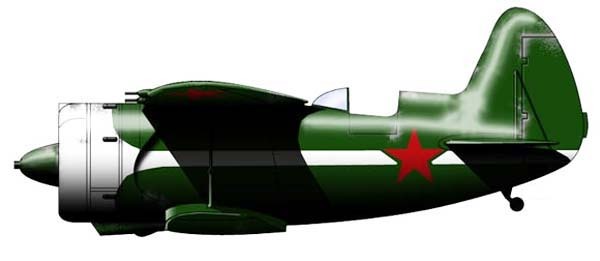

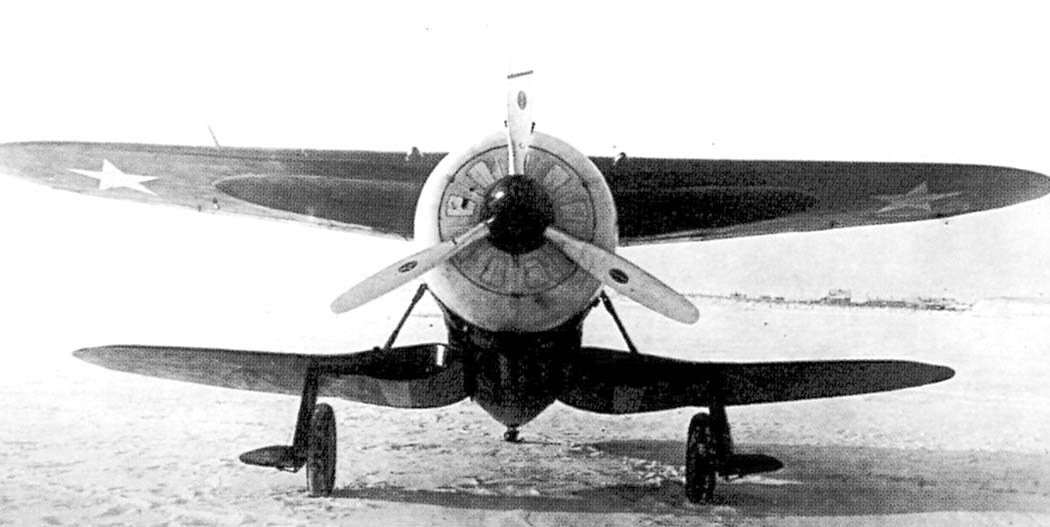

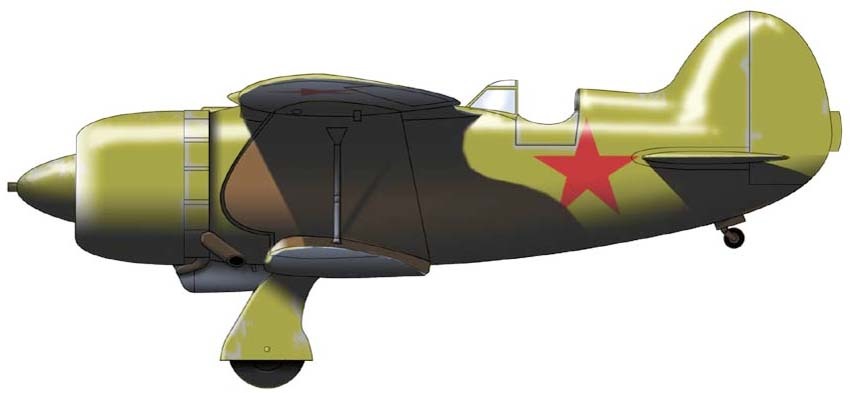

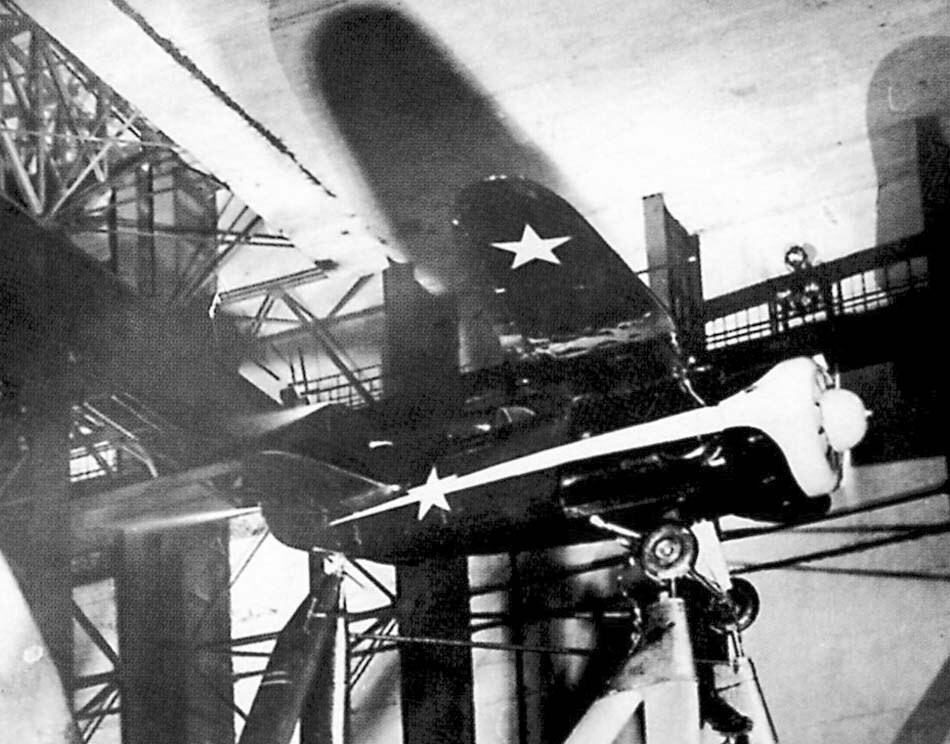

Но вот после статических прочностных испытаний, продувок в натурной аэродинамической трубе ЦАГИ и доработок машины по их результатам опытный самолёт ИС-1 вывезли на аэродром ЛИИ в Раменском и 29 мая 1940 г. лётчик Кулешов выполнил на нём первый полёт — пока без уборки шасси и нижнего крыла. Но дальнейшие испытания передали более опытным пилотам — Шиянову, Гринчику и Супруну. Они и отработали основную программу испытаний, в том числе и с уборкой крыла — механизм работал надёжно, а самолёт устойчивости и управляемости не терял. Крыло убиралось за 6–7 с, и это можно было делать даже в бою.

На малых скоростях наблюдался несильный бафтинг (вибрация) хвостового оперения, не укладывалась в норму курсовая устойчивость, сразу после уборки крыла самолёт «зависал на ручке управления» — её тянуло вперёд с силой 2–3 кг, но всё это легко устранялось. Хуже было другое — по своим лётным данным, за исключением манёвренности, самолёт отставал не только от новых истребителей И-200 (МиГ-1), И-26 (Як-1), И-301 (ЛаГГ-3), но и от серийных И-16 и И-153. Не устраивало Заказчика и вооружение из четырёх пулемётов ШКАС калибра 7,62 мм — нужны были крупнокалиберные пулемёты, а лучше пушки. Военные не приняли ИС-1 на государственные испытания и настояли на переводе машины из категории опытных в экспериментальные, а это делало невозможным её принятие на вооружение. К тому времени стало понятно, что пути повышения всего комплекса лётных данных истребителей лежат в направлении улучшения их силовых установок и аэродинамики. Что интересно, манёвренность ИС-1 оказалась лучше в конфигурации не биплана, как думали Шевченко и Никитин, а моноплана. Хотя ИС был прост и приятен на взлёте и посадке, прекрасно «держал» боковой ветер и не стремился отклониться от направления взлёта, в остальном он оказался хуже новых истребителей, которые имели более высокое аэродинамическое качество.

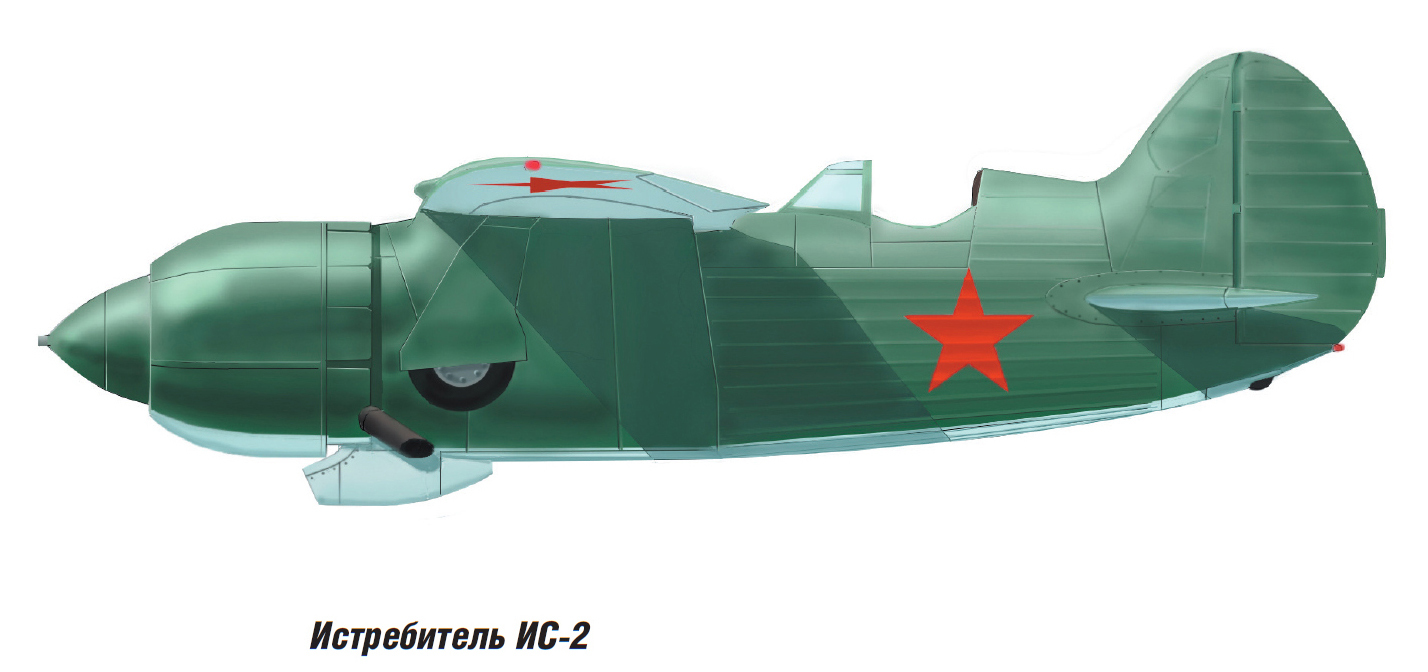

«Дублёр» ИС-2 с мотором М-88, улучшенным капотом и убирающейся хвостовой опорой шасси так и не был облётан. Приказом по Наркомату авиапромышленности № 386 от 28 апреля 1941 г. все работы по самолётам ИС, включая достроенный ИС-2, а также проектирование ИС-3, ИС-4, ИС-Х, ИС-ХГ и ИС-ПБ, были прекращены, а КБ-30 расформировано. Сотрудники и имущество были распределены по другим предприятиям НКАП.

Идея «складного истребителя» опередила своё время — тогда те же цели достигались путём совершенствования классических конструкций самолётов, тщательного подбора площадей крыла, оперения и рулевых поверхностей, а также внедрения более эффективной механизации крыла — закрылков и предкрылков.

Хотя после войны Шевченко предложил проект реактивного перехватчика со складным крылом, и он тоже поддержан не был, позднее внедрять изменяемую геометрию крыла всё же пришлось. На самолётах МиГ-23/27, Су-17, Су-24, Ту-22М и Ту-160 параметрами управления стали не только стреловидность и относительная толщина крыла, но и его площадь. А значение самолётов ИС для отечественного авиастроения заключалось в том, что их испытания подтвердили — самолёт при этом устойчивость и управляемость сохраняет.

Автор: Сергей Георгиев.

"Техника - молодёжи" №13 за 2018 г.
